Configurer une porte motorisée pour l’accessibilité

Découvrez comment configurer une porte motorisée pour faciliter l’accessibilité

Avoir un ouvre-porte automatique fixé à l’extérieur d’un bâtiment est courant et nécessaire pour se conformer aux boutons de l’Americans with Disabilities Act (ADA) (ou à une certaine forme de disposition) afin de rendre l’entrée accessible aux visiteurs qui pourraient être physiquement incapables de tirer une porte pour l’ouvrir.

Le contrôle d’accès pour ces types de portes est difficile en raison de la quincaillerie de verrouillage ; par exemple, vous ne voulez pas que le bouton déclenche le moteur si la porte est verrouillée.

---

Câblez le moteur directement

Si le moteur possède 2 entrées indépendantes au lieu d’1, vous avez besoin :

• Un moteur avec deux entrées de bouton indépendantes
• Un bouton extérieur restreint
• Un bouton intérieur non restreint

Pour une installation standard avec une seule porte à contact sec sans isolation native, vous avez besoin :

• Un moteur avec une entrée
• Un bouton extérieur restreint
• Un bouton intérieur non restreint
• Un relais
• Un relais bipolaire double inverseur (DPDT)

Pour les événements de sortie, un capteur infrarouge passif (PIR), une demande de sortie (REX) et un indicateur de position de porte (DPI) sont recommandés.

Verkada n’est pas responsable des dommages causés par des équipements tiers.

---

Comprenez le matériel de votre moteur

La plupart des moteurs complexes tiennent compte de ce problème et incluent une entrée supplémentaire destinée à être connectée au système de contrôle d’accès.

Déterminez le mode de votre moteur

Cette entrée nécessite une signal haut de 12 volts ou un détection de portail/bouton fermé.

Nous vous recommandons vivement de consulter le manuel d’entretien du moteur pour vérifier quel mode vous avez, si cette option est disponible et quelle tension il attend.

Pour les deux cas, vous devez câbler le bouton intérieur à une entrée de déverrouillage REX sur le contrôleur d’accès et être sur une entrée isolée du déclenchement du bouton extérieur.

Si le moteur attend un signal de niveau haut en tension

Câbler la serrure en mode alimenté

Connectez les connexions NO et C du port de porte du contrôleur d’accès Verkada en parallèle avec cette entrée sur le moteur.

Câbler la serrure en mode sec avec une alimentation externe

Connectez les connexions NO et C de la sortie du contrôleur d’alimentation d’accès (APC) à la serrure de porte en parallèle avec cette entrée sur le moteur. Connectez les connexions NO et C de l’APC à une connexion de porte supplémentaire sur la carte et, si disponible, configurez l’APC pour déclencher les deux sorties à partir d’une seule entrée du contrôleur d’accès Verkada (mode multiporte).

Si le moteur attend un signal de portail fermé

Dans ce mode, le moteur ne devrait se déclencher que si deux boutons différents doivent être enfoncés simultanément.

⚠️ Si vous envoyez une tension au moteur dans ce mode, cela peut provoquer de graves dommages à l’équipement.

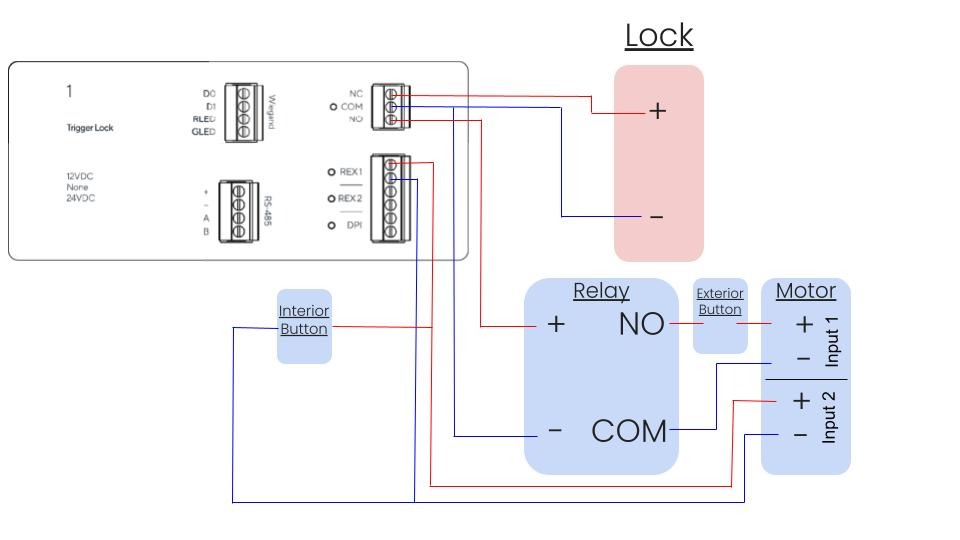

Câbler la serrure en mode alimenté

À l’aide d’un relais externe, connectez les connexions NO et C du port de porte du contrôleur d’accès Verkada en parallèle avec cette entrée sur le relais externe. Sur la sortie de ce relais, connectez NO et C à l’entrée et au commun du moteur.

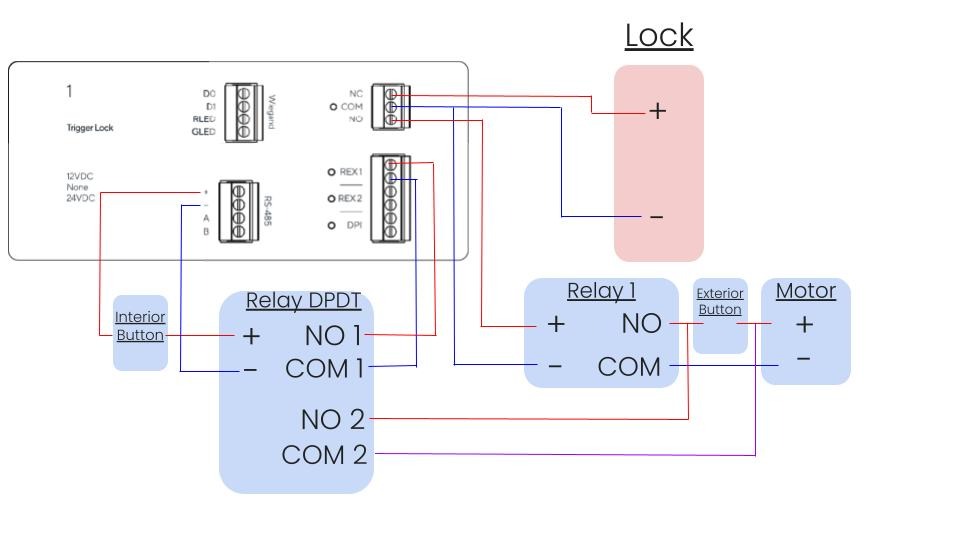

Câbler la serrure en mode sec

À l’aide d’un relais externe qui doit être un relais DPST (double pôle, simple position), connectez les connexions NO et C du port de porte du contrôleur d’accès Verkada en parallèle avec cette entrée sur le relais externe. Sur la sortie 1 de ce relais, connectez NO et C à l’entrée et au commun du moteur. Sur la sortie 2 de ce relais, connectez l’APC comme vous le feriez sur le port de porte Verkada.
