Installation de l’AX11 pour ascenseur

Apprenez à installer l’AX11 pour ascenseur

Le Verkada Contrôleur AX11 IO permet à votre organisation de gérer le contrôle d’accès pour jusqu’à 16 étages sur un maximum de 2 voies d’ascenseur. Les lecteurs doivent être placés à l’intérieur de chaque ascenseur. Vous pouvez scanner votre badge dans l’ascenseur, ce qui vous permet d’appuyer sur les boutons d’étage.

Vous devez recevoir l’accès à l’étage via Verkada Command. Si vous n’avez pas accès à l’étage, vous ne pouvez appuyer sur aucun bouton d’étage. Découvrez comment configurer l’AX11 dans Command.

Prérequis

Chaque étage nécessite deux fils de commande de bouton (à partir d’une seule paire de fils) par étage, qui doivent être fournis dans le cadre de l’installation du système d’ascenseur.

Dans une configuration standard :

• Ces fils sont mis en contact, ce qui vous permet d’appuyer sur le bouton et d’accéder à cet étage.

• Lorsque les fils sont maintenus séparés, vous ne pouvez pas appuyer sur le bouton d’étage. Certains fabricants/modèles d’ascenseurs ont le comportement inverse.

Câbler l’AX11 pour l’ascenseur

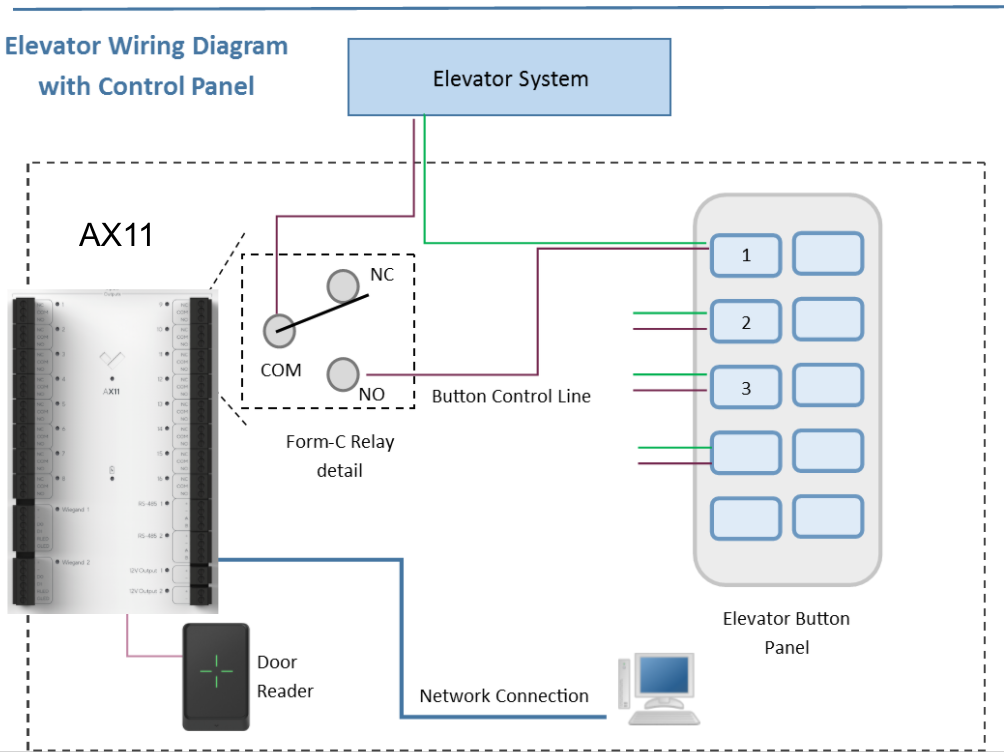

Dans une configuration standard : sur le panneau de commande de l’ascenseur, les fils de commande sont câblés en Normalement Ouvert (NO). Les fils de commande de chaque étage doivent être connectés à l’un des relais de sortie de l’AX11, comme illustré ci‑dessous.

Consultez le manuel d’installation du fabricant de l’ascenseur pour vous assurer des exigences de configuration de câblage correctes ; par exemple NO ou Normalement Fermé (NC).

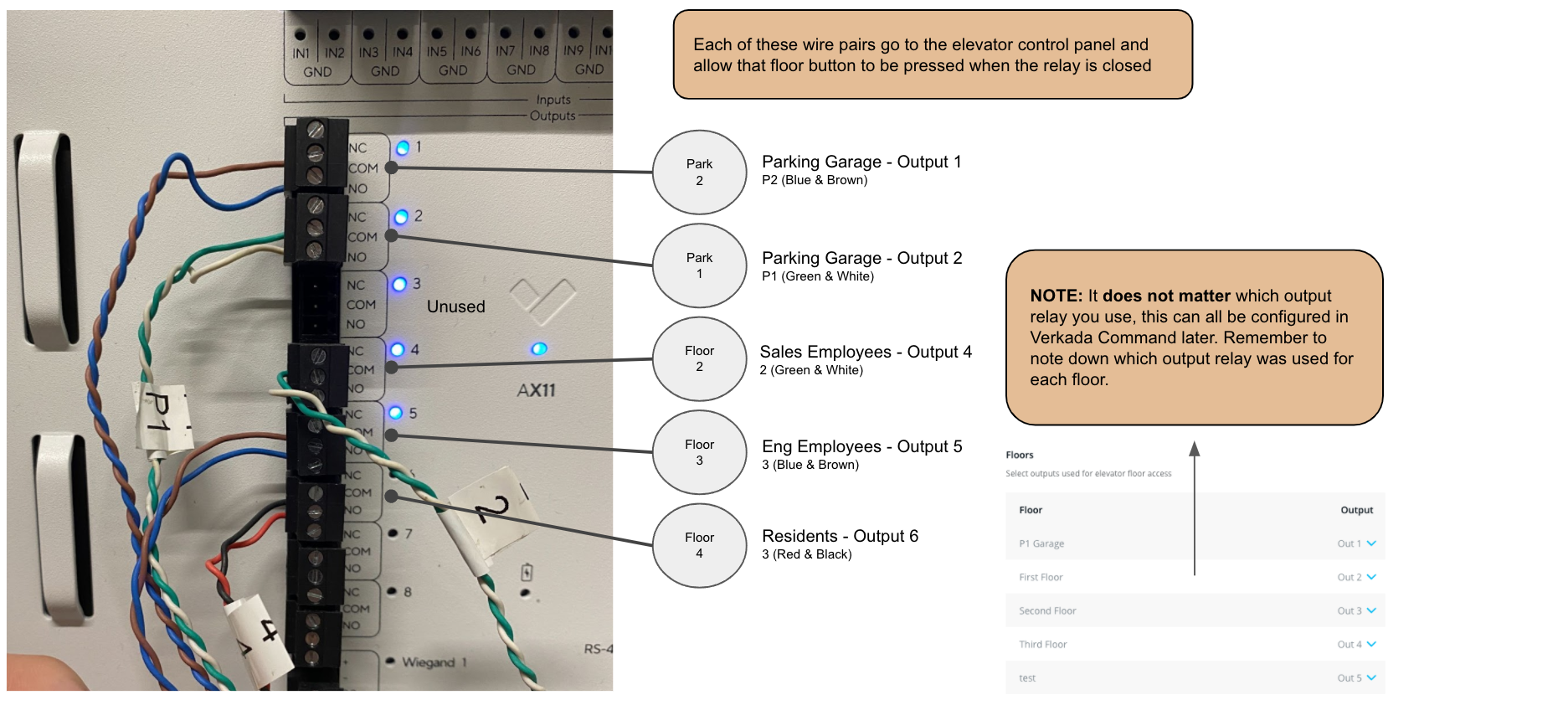

Exemple : Câblage de l’ascenseur AX11

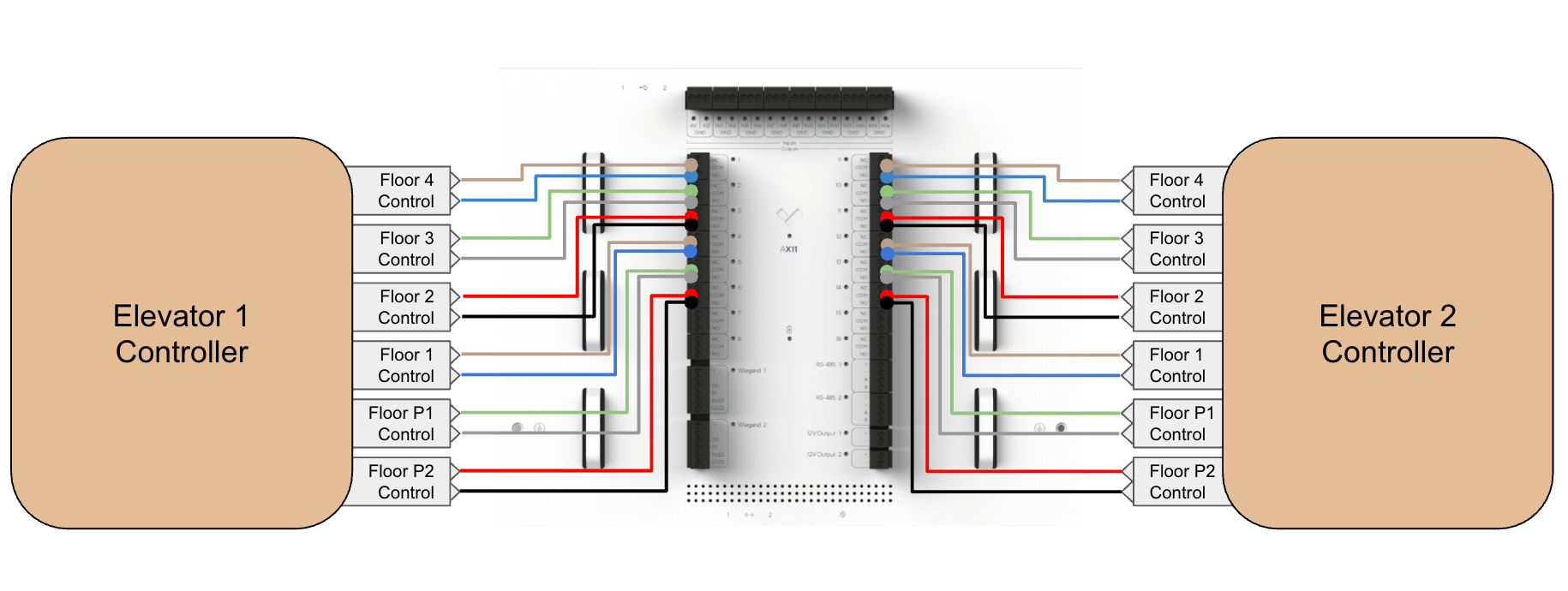

Exemple : câblage de l’ascenseur AX11 (exemple 2 ascenseurs, 6 étages chacun)

Câbler le lecteur AX11

Les lecteurs doivent être à l’intérieur de la cabine d’ascenseur. L’AX11 prend en charge les lecteurs Wiegand et Verkada. Toute combinaison de lecteurs est prise en charge (par exemple, 1 lecteur Verkada et 1 lecteur Wiegand). En savoir plus sur la façon de connecter un lecteur.

Vous ne pouvez utiliser que 2 lecteurs à la fois pour l’appareil : 1 lecteur par ascenseur (pour 2 ascenseurs) ou 2 lecteurs pour un seul ascenseur.

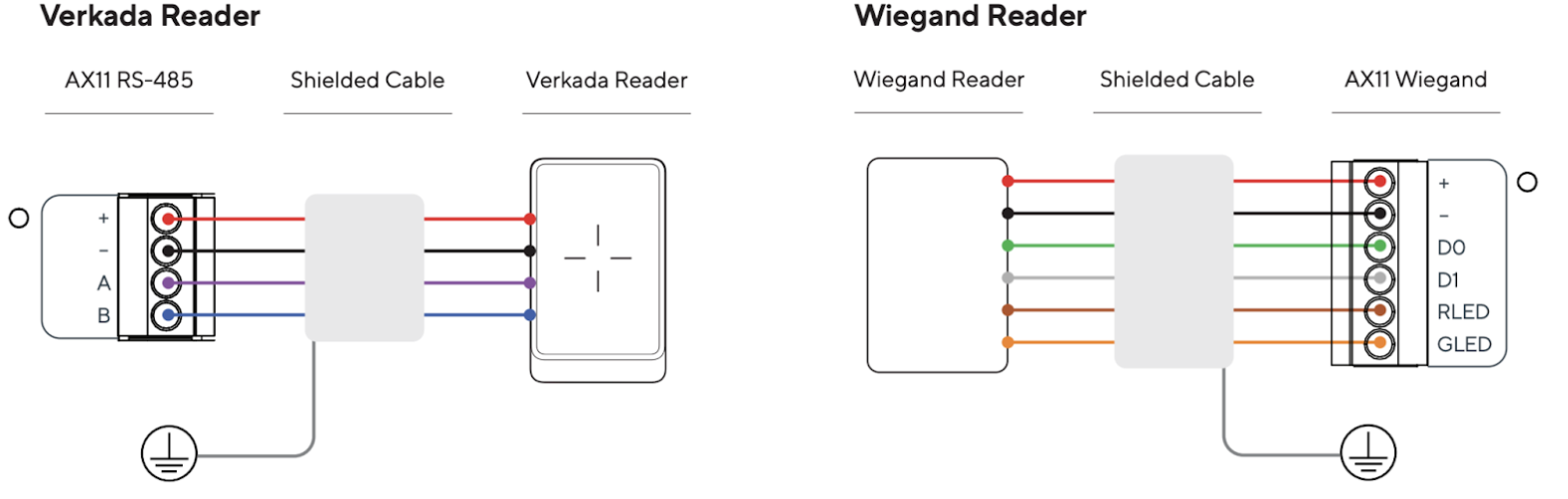

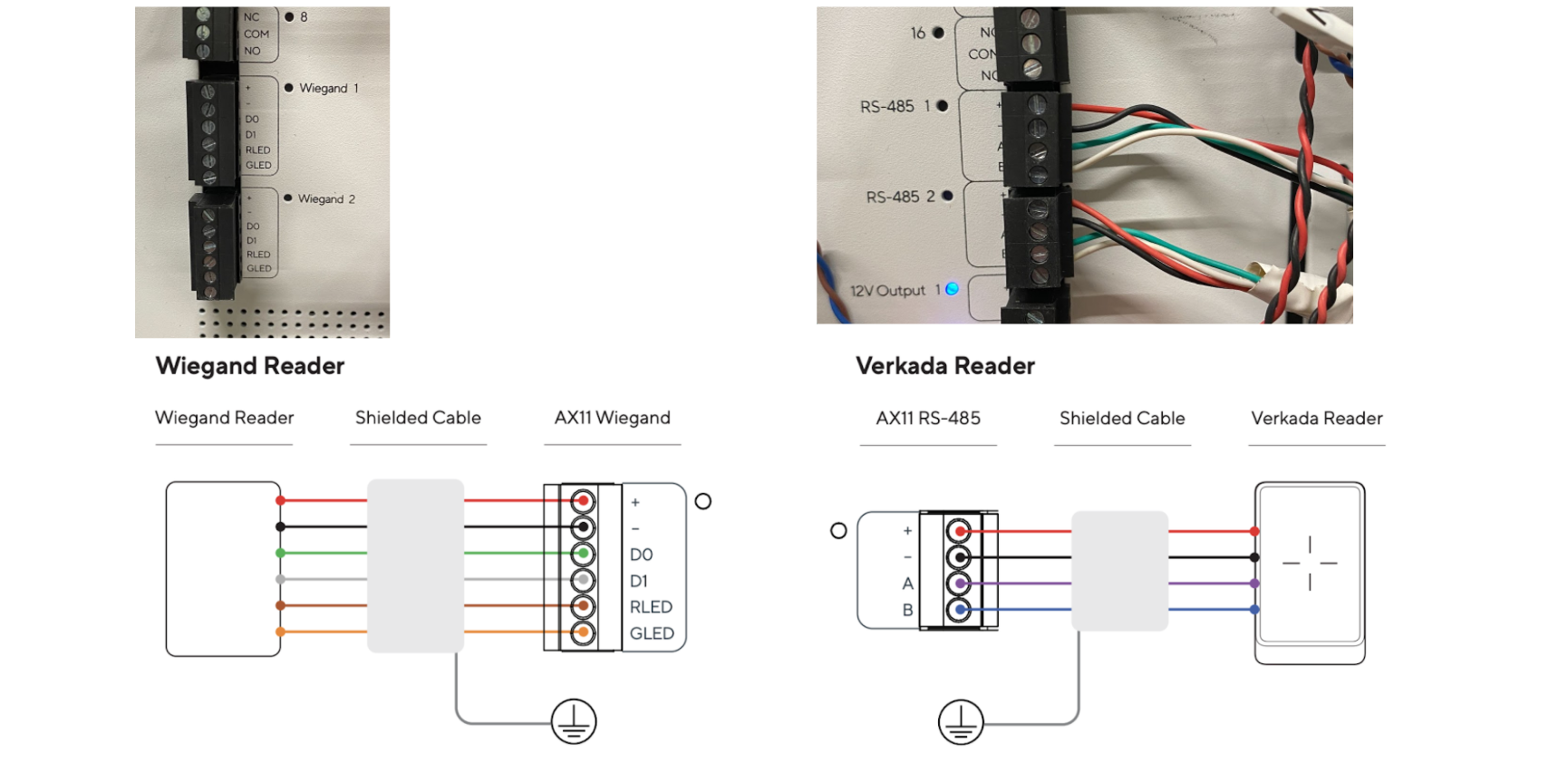

Exemple : Câblage du lecteur

Mettre la terre sur l’AX11

Les câbles de déplacement d’ascenseur sont sensibles aux champs électromagnétiques (EMF), en particulier sur le fil du lecteur. Cela peut endommager le contrôleur AX11.

Assurez-vous que le lecteur est câblé avec un câble blindé et que le fil d’évacuation métallique nu est correctement mis à la terre, idéalement à l’extrémité d’installation du lecteur.

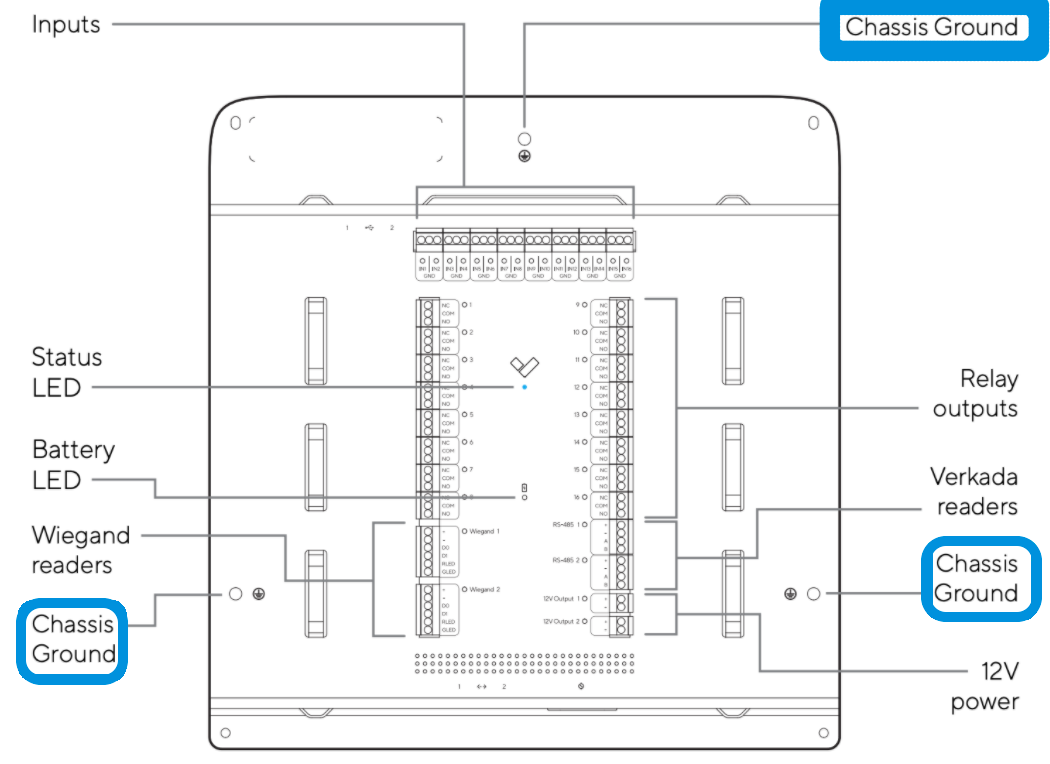

Si vous n’êtes pas en mesure de drainer correctement le fil vers la terre à l’extrémité du lecteur, vous pouvez utiliser les points de masse du châssis sur l’AX11. Le fil d’évacuation du câble blindé doit être fixé au point de masse du châssis AX11 le plus proche. L’AX11 est équipé de trois, points de masse de châssis faciles à localiser.
