OSDPとWiegand

OSDPとWiegandの違いを学びます

WiegandとOpen Supervised Device Protocol(OSDP)は、アクセス方法(カード、フォブなど)、リーダー、コントローラーを含むアクセスコントロールシステムで使用される技術です。


Wiegand

Wiegandは、1970年代に John Wiegandarrow-up-right によって発明された技術で、1980年代にはアクセスコントロールシステムの不可欠な一部となりました。用語 Wiegand は実際にはさまざまなもの( Wiegand effectarrow-up-rightWiegand wiring standardarrow-up-right、そして Wiegand protocolarrow-up-right)を指しますが、この記事ではWiegand wiring standardに焦点を当てます。この標準は、アクセスコントロールのリーダーがドアコントローラーとどのように通信するかを説明しています。

仕組み

1

Wiegand形式のアクセスカード(たとえば26ビット、37ビットなど)を対応するリーダーの近くにかざすと、リーダーはカード上の小さな集積回路にエンコードされた情報を受信します。これは通常、施設コードとカードのシリアル番号です。カード上のこのデータ(1と0の列)はカードに恒久的に書き込まれており、変更できません。

2

その後、リーダーはその1と0の列を Wiegand interfacearrow-up-right 標準に従って電気パルスに変換します。この標準は、共通グラウンド、DATA0(別名 Data Low)、DATA1(別名 Data High)の3本のワイヤで構成されています。

3

1と0をコントローラーに送信するため、リーダーはそれぞれのDATAワイヤの電圧を急速に順番に下げます。DATA1では1、DATA0では0が送られます。

4

コントローラーはこれらの電圧変化を検出し、ファームウェア内で1と0として再解釈します。


OSDP

Security Industry Association(SIA)によるとarrow-up-right、「Open Supervised Device Protocol(OSDP)は、アクセスコントロールおよびセキュリティ製品間の相互運用性を向上させるために[SIA]によって開発されたアクセスコントロール通信標準です。」OSDPはしばらく開発が進められてきましたが、2020年7月に IEC標準arrow-up-right として公表されました。

仕組み

1

本質的に基本的な一方向通信デバイスであるWiegandリーダーとは対照的に、OSDPリーダーは、コントローラーと通信できるだけでなく、コントローラーからの通信も受信できる「スマート」デバイスです。

2

OSDPリーダーはカードデータをコントローラーに送信し、コントローラーはOSDPリーダーの状態をモニターしたり、リーダーの配線が改ざんされたかどうかを検出したりするために、リーダーと通信することもできます。

3

OSDPバージョン2は、AES 128ビット暗号化を使用してコントローラーと安全に通信できるため、攻撃者がコントローラーに送信中のカードデータを「盗聴」する可能性を排除します。

circle-exclamation

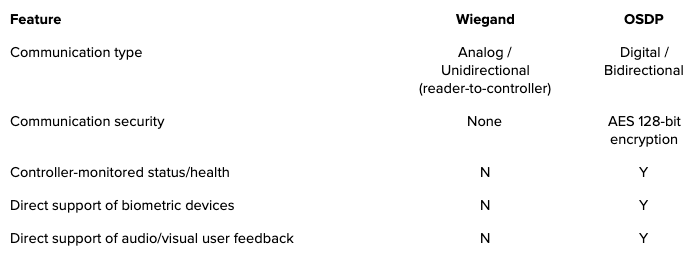

違いは何ですか?


WiegandとOSDPに対するVerkadaサポート

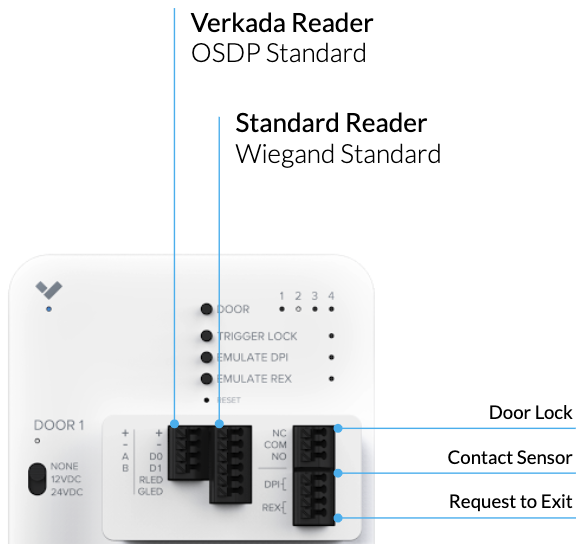

Verkadaのアクセスドアコントローラーは、WiegandリーダーとVerkada AD31の両方をサポートしています。図に示すように、AC41の各ドアカセットには、OSDPを使用するVerkadaリーダーとWiegandリーダー用の接続ポイントがあります。
