# ドアをアクセスコントローラに配線する
Verkada AC42 と AC62 のアクセスコントロールは、取り外し可能なジャンクションブロックを備えた最新世代モデルで、設置と配線作業を迅速かつ簡単に行えるよう設計されています。方法は簡単で、ブロックを取り外し、必要な配線をジャンクションブロックに取り付け、ブロックをアクセスコントローラに差し戻すだけです。詳細はこちらをご覧ください。 [AC41カセットへのドア配線](/access-control/ja/she-ding/configure-a-door-in-command/wire-a-door-to-an-ac41-cassette.md).
***
### 開始する前に
{% hint style="danger" %}
⚠️ リーダーやその他の機器を配線する前に、アクセスコントローラとロッキングハードウェアへの電源が切断されていることを確認してください。これを行わないと損傷を招く可能性があります。
{% endhint %}
{% hint style="info" %}
ドアの配線を開始する前に、次を参照してください [Verkadaアクセスコントロール機器に推奨される配線](/access-control/ja/insutru/wire-a-door-to-a-verkada-access-controller/recommended-wires-for-access-controllers.md).
{% endhint %}
#### フェイルセキュア（fail-secure）とフェイルセーフ（fail-safe）ロッキングハードウェアの理解
ロッキングハードウェアを構成する異なる方法を把握してください：
* **フェイルセキュア** は開錠するために電力を必要とします。通常の無電力状態ではロックされたままです。これらのロックは通常開（NO）回路を使用します。電源が中断されると、錠はそのままロックされた状態になります。
* **フェイルセーフ** はロック状態を維持するために電力を必要とします。通常の通電状態ではロックされたままです。これらのロックは通常閉（NC）回路を使用します。電源が中断されると、解錠されます。
{% hint style="warning" %}
一部のドアストライクはフェイルセーフとして配線でき、一部の電磁錠はフェイルセキュアとして配線できる場合があります。サードパーティ製のロッキングハードウェアの配線説明書を必ず確認し、要件に合った正しい構成を使用していることを確認してください。
{% endhint %}
#### ドライ構成とウェット構成のアクセスコントローラの理解
* **ドライ**—アクセスコントローラはロッキングハードウェアに電力を供給しません（通常は外部電源と併用されます）。
* **ウェット**—アクセスコントローラはロッキングハードウェアに12Vまたは24Vの電力を供給します。
{% hint style="info" %}
電磁錠（マグロック）を配線する場合、外部電源（ドライ設定）の使用を推奨しますが、必須ではありません。
{% endhint %}
{% hint style="danger" %}
クラッシュバーを配線する場合は、外部電源（ドライ設定）を使用する必要があります。
{% endhint %}
***
## ステップ 1：ジャンクションブロックの配線
まず、設置に必要なすべてのジャンクションブロックを取り外します。指で取り外すことも可能ですが、小さなマイナスドライバーで緩めるか、ラジオペンチなどで優しく引き抜くことを推奨します。
{% hint style="warning" %}
すべてのジャンクションブロックは同じ説明のポートであれば互換性があります。ただし、AC62では配線が常に端へ向かうように左側と右側が互いに逆になっています。
{% endhint %}
**正しい**
**右側配線** Verkadaリーダージャンクションブロック（）が **右** 側のAC62にある
**誤り**
**右側配線** Verkadaリーダージャンクションブロック（）が **左** 側のAC62にある
***
## **ステップ 2：ロックの接続（ドライ vs ウェット）**
#### ロックの接続（ドライ）

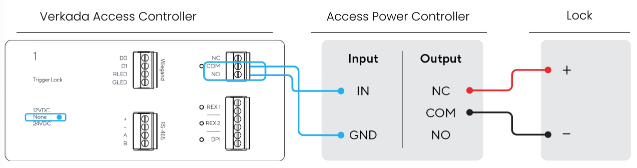

ドライコンタクトを使用するアクセスパワーコントローラ（APC）を使用する場合、次が選択されていることを確認してください： **NONE** ドア電源選択スイッチで。APCはアクセスコントローラのリレーが開いているか閉じているかを検出し、それをロックに変換します。通常、既存のマグロック、クラッシュバー、ゲートはAPCを使って配線されています。
**フェイルセキュア**
**フェイルセーフ**
#### **ロックの接続（ウェット）**
ウェット構成の場合、各ドアの電源選択がロッキングハードウェアの仕様で示された正しい電圧に設定されていることを確認してください：
* 12ボルトのロッキングハードウェアの場合、次に設定します： **12VDC**
* 24ボルトのロッキングハードウェアの場合、次に設定します： **24VDC**
| | | |
| ------------------------------------------- | ---------------------------------------------- | ---------------------------------------------- |
| **AC62** | **AC41** | **AC42** |
| 12V ロック 最大 1A
24V ロック 最大 500mA
| 12V ロック 最大 700mA
24V ロック 最大 350mA
| 12V ロック 最大 700mA
24V ロック 最大 350mA
|
**ウェット 12V / 24V NO-COM**
フェイルセキュアのロックがある場合は、NO-COM に接続してください。LOCK (+) のプラスを NO（フェイルセキュア）に、LOCK (–) を COM に接続します。
**ウェット 12V / 24V NC-COM**
フェイルセーフのロックがある場合は、NC-COM に接続してください。LOCK (+) のプラスを NC（フェイルセーフ）に、LOCK (–) を COM に接続します。
{% hint style="danger" %}
⚠️ ウェット構成でロックを接続する際は、図に示されているようにロックのマイナスが COM ポートに接続されていることを確認してください。
{% endhint %}
**フェイルセーフ**
* LOCK (+) のプラスは NC に入ります
* LOCK (-) のマイナスおよび接地線は COM に入ります
**フェイルセキュア**
* LOCK (+) のプラスは NO に入ります
* LOCK (-) のマイナスおよび接地線は COM に入ります
***
## **ステップ 3：リーダーの接続**
すべての Verkada アクセスコントローラは、+ (VIN) と – (GND) 接続を介してリーダーに 12V 最大 250mA を供給するよう定格されています。Verkada リーダーは 4 ポート入力（ラベル： **RS-485**）を使用する一方、標準の Wiegand リーダーは 4 ポート入力（ラベル： **wiegand**）と RS-485 接続からの共有電源を使用します。
Verkada AD31 は以下の配線色を使用します。他のすべての配線は無視できます：
**+** （赤）
**–** （黒）
**A** （紫）
**B** （青）
Verkada AD32 および AD33 は以下の配線色を使用します：
**+** （赤）
**–** （黒）
**A** （白）
**B** （緑）
代表的な Wiegand 配線は以下の色分けを使用します：
**+** （赤）
**–** （黒）
**D0** （緑）
**D1** （白）
### **複数および特殊なリーダー**
各ドアカセットは Wiegand リーダーと Verkada リーダーの両方に接続できます。アクセスコントローラは Verkada リーダーと Wiegand 接続の同時使用をサポートします。ただし、個々のドアの + ポートからの電流は **250mA を超えてはなりません。**
{% hint style="info" %}
同じ電源ピンに 2 台のリーダーを接続する前に、未使用のポートのリーダー電源、または 12V Aux 出力を使用してください。リーダー電源出力は 750mA でヒューズ保護されています。
{% endhint %}
250mA を超えるリーダーについては、利用可能であれば未使用ドアポート（COM と NC）の 12V 出力を電源供給に使用できます。これらの選択肢を超える機器やそれらが利用できない場合は外部電源を使用できます。外部電源を使用する場合、マイナス接続は（**–**）リーダーポートに接続してグランドをクロス同期する必要があります。
{% hint style="info" %}
**推奨（必須ではありません）**。静電気による干渉や損傷を避けるため、機器間でアース接地をクロス同期してください。
{% endhint %}
***
## **ステップ 4：入力の接続**
ドア位置インジケータ（DPI）とリクエストトゥエグジット（REX）入力はどちらもドライコンタクトです。これらの入力の設置は **任意**ですが、最良の体験のために強く推奨されます。それらはさらに Verkada Command で構成できます。
### DPI（ドア接点）入力
{% hint style="warning" %}
Verkada AC42 および AC62 は DPI を NC と想定しています。
{% endhint %}
### REX 入力
REX は Verkada Command でロックを解除するように構成でき（電磁錠で最も一般的に見られます）、または単に DFO（ドア強制開）イベントを表示するだけにすることもできます。REX のアンロック時間も設定できます。
AC42 と AC62 はデュアル REX 入力を備えています。これにより、専用ボタン REX でドアロックを解除すると同時に、パッシブ赤外線（PIR）や脱出検知 REX を使用してドア強制開（DFO）やドア保持開（DHO）イベントを検出することができます。詳細はこちら： [REX](/access-control/ja/she-ding/enable-and-configure-rex-inputs.md).
#### 電源供給された REX
未使用のリーダー用の 12V ポートや AUX を使用して REX デバイスに電源を供給できます。必要であれば、共有リーダー電源ポートを使用することもできますが、合計使用量が 250mA を超えないことが条件です。
**非常用 REX ボタン解除を伴うウェット構成**
**非常用 REX ボタン解除を伴うドライ構成**
***
## ステップ 5：ジャンクションブロックを挿入する
インストールを完了するには：
{% stepper %}
{% step %}
**ジャンクションブロックをアクセスコントローラの所望のスロットに差し戻します。**
{% endstep %}
{% step %}
**AC42 または AC62 の電源を入れます。**
{% endstep %}
{% endstepper %}
---
