# Schlage ADシリーズ無線ロックのセットアップ
Verkada は Schlage AD400 無線ロックと連携できます。この連携では、Schlage PIM400-485 ハブを Verkada のアクセスコントローラ（AC12/AC42/AC41）に有線接続し、ハブが Schlage AD400 ロックと無線で通信できるようにします。
***
### 始める前に
以下が必要です：
* [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf) -ACUと呼ばれます。
**注：** AC62は無線ロックをサポートしていません。
* Schlage Utility Software（SUS）モバイルアプリがインストールされていること。Android デバイスにのみ対応しています
* SUS ケーブル
* PIM 400-485（PIM）
* AD400 ロック
{% hint style="warning" %}
必要な項目は、設置内容によって異なります。サポートが必要な場合は、Allegion の ESE にお問い合わせください。
{% endhint %}
#### 知っておくべきこと
* Schlage **モードでは、ACU は従来の有線ドアを制御できません。** モードでは、ACU は従来の有線ドア/Verkada リーダーを制御できません。
* ACU は最大 16 台の無線ロックを制御できます。4 ドア以上を追加するオプションが表示されない場合は、Verkadaサポートにお問い合わせください。
***
## AD400 ロックを取り付ける
ロックに付属の手順に従って、AD400 をドアに取り付けます。AD シリーズ ロックの取り付け手順へのリンクは、こちらで確認できます：
* [Schlage AD シリーズ 円筒錠の取り付け手順](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/InstallInstructions/Schlage_AD-Series_for_Cylindrical_Installation_Instructions_102104.pdf)
* [Schlage AD シリーズ モーティス錠の取り付け手順](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/InstallInstructions/Schlage_AD-Series_for_Mortise_Installation_Instructions_102106.pdf)
{% hint style="warning" %}
ケーブルは繊細なため、慎重に取り扱ってください。いずれかのケーブルが挟まれると、ロック性能が低下する場合があります。蓋が適切にねじ止めされていないと、タンパー スイッチが作動してロックにエラーが出力される原因になることがあります。
{% endhint %}
***
## PIM を ACU に配線する
まず、PIM を ACU に配線して電源を供給する必要があります。PIM に関する詳細は、以下を参照してください [Schlage の AD シリーズ PIM400-485 ユーザーガイド](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/UserGuide/Schlage_AD-Series_PIM400-485_User_Guide_-_English_110433.pdf).
{% hint style="warning" %}
詳細は [サードパーティ製無線ロックの配線ベストプラクティス KB](/access-control/ja/she-zhi/wiring-best-practices-for-third-party-wireless-locks.md) を参照してください。
{% endhint %}

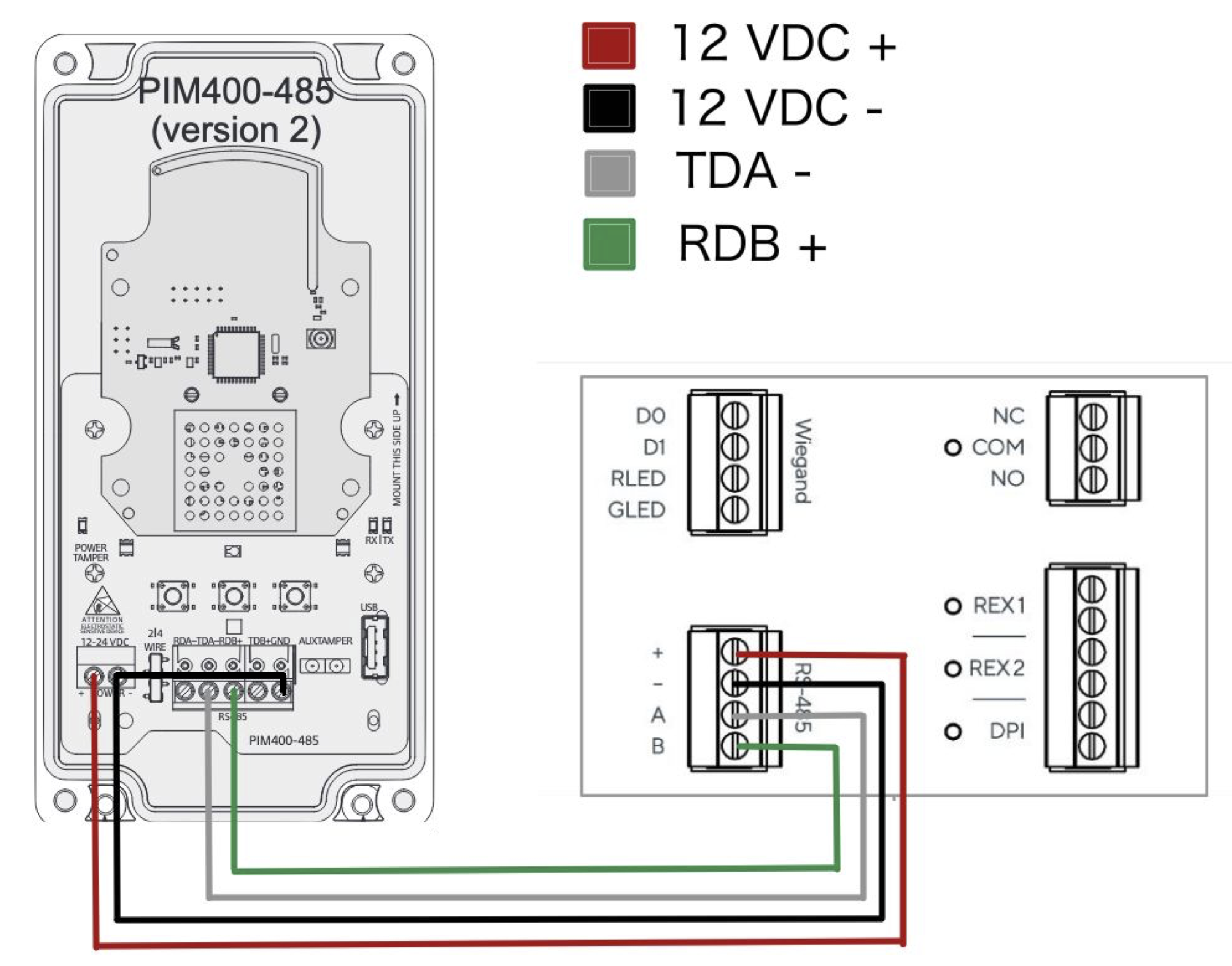

### AC41
PIM は AC41 に単一ペアの RS-485 で接続されます。つまり、データ用に 2 本、電源用に 2 本の配線が必要です。
* AC41 との連携では、PIM を RS-485 入力に配線します。 **AUX** カセットの RS-485 入力に配線します。
{% hint style="info" %}
\+ > 12 VDC +
\- > 12 VDC -\
A > TDA -\
B > RDB +
{% endhint %}
### AC12/AC42
PIM は、ドアポート 1 の単一ペア RS-485 を介して AC12/AC42 に接続されます。つまり、データ用に 2 本、電源用に 2 本の配線が必要です。
* AC12 との連携では、PIM を RS-485 入力に配線します。 **リーダー 1**.
* AC42 との連携では、PIM を RS-485 入力に配線します。 **ドア 1**.
{% hint style="info" %}
\+ > 12 VDC +
\- > 12 VDC -\
A > TDA -\
B > RDB +
{% endhint %}

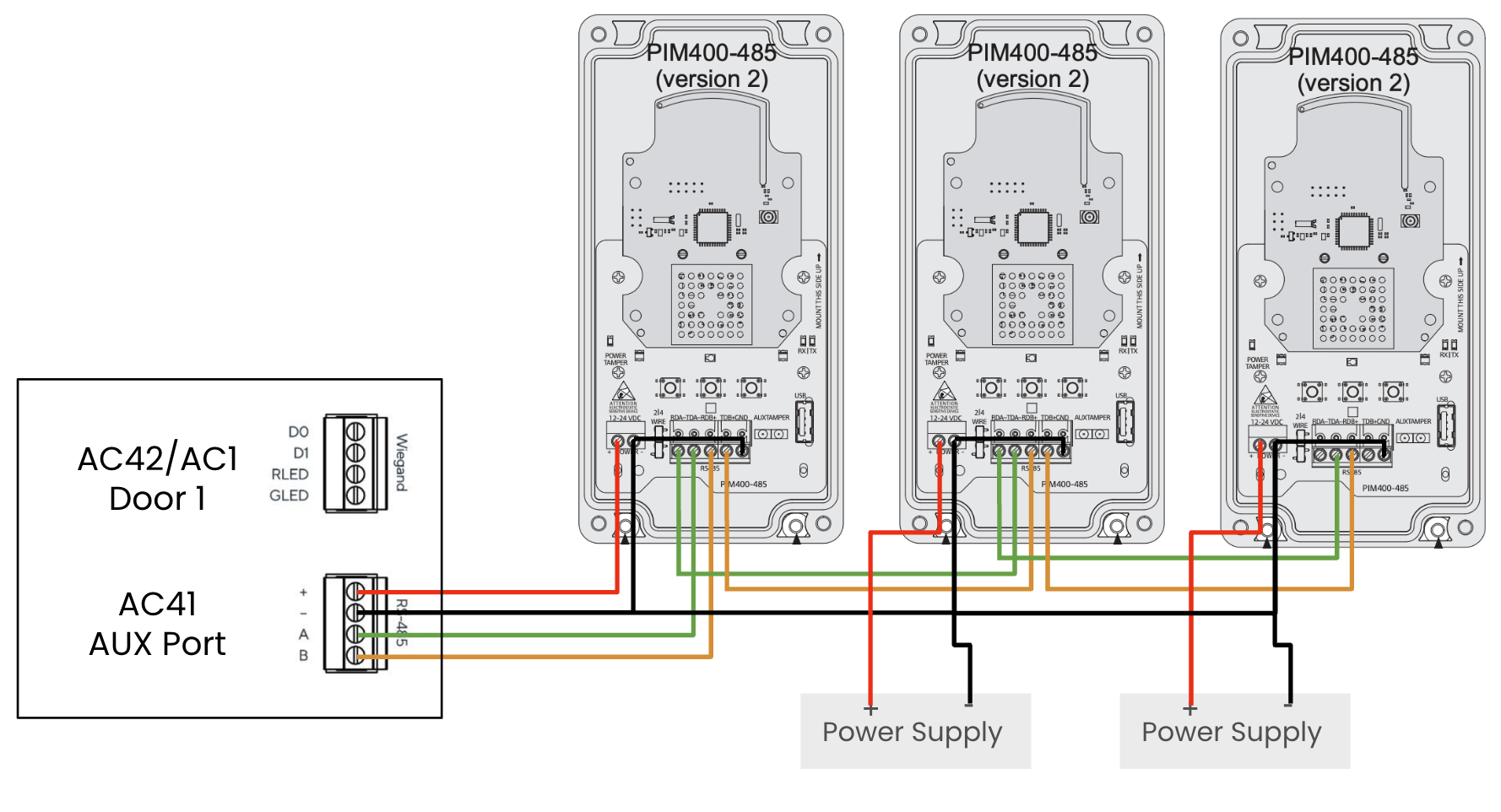

### 複数の PIM ハブを ACU に配線する
{% hint style="danger" %}
ACU は複数の PIM ハブへの電源のデイジーチェーン接続をサポートしていません。ただし、 **対応しています** データは直列のバス トポロジーでデイジーチェーン接続する必要があります。
{% endhint %}
* ACU 1 台につき最大 4 台の PIM ハブを配線できます。
* 各ハブは個別に給電する必要があります。
* AC41/AC42: 追加の PIM ごとに、他のドアポートまたは外部電源から給電できます。
* AC12: 追加の PIM ごとに外部電源が必要です。
* データ配線 (A\&B) はすべてデイジーチェーン接続し、 **AUX/Door 1 RS-485** 入力を線形バストポロジーで接続する必要があります。
* スター型トポロジーは推奨されず、パフォーマンスの低下につながる可能性が高いです。

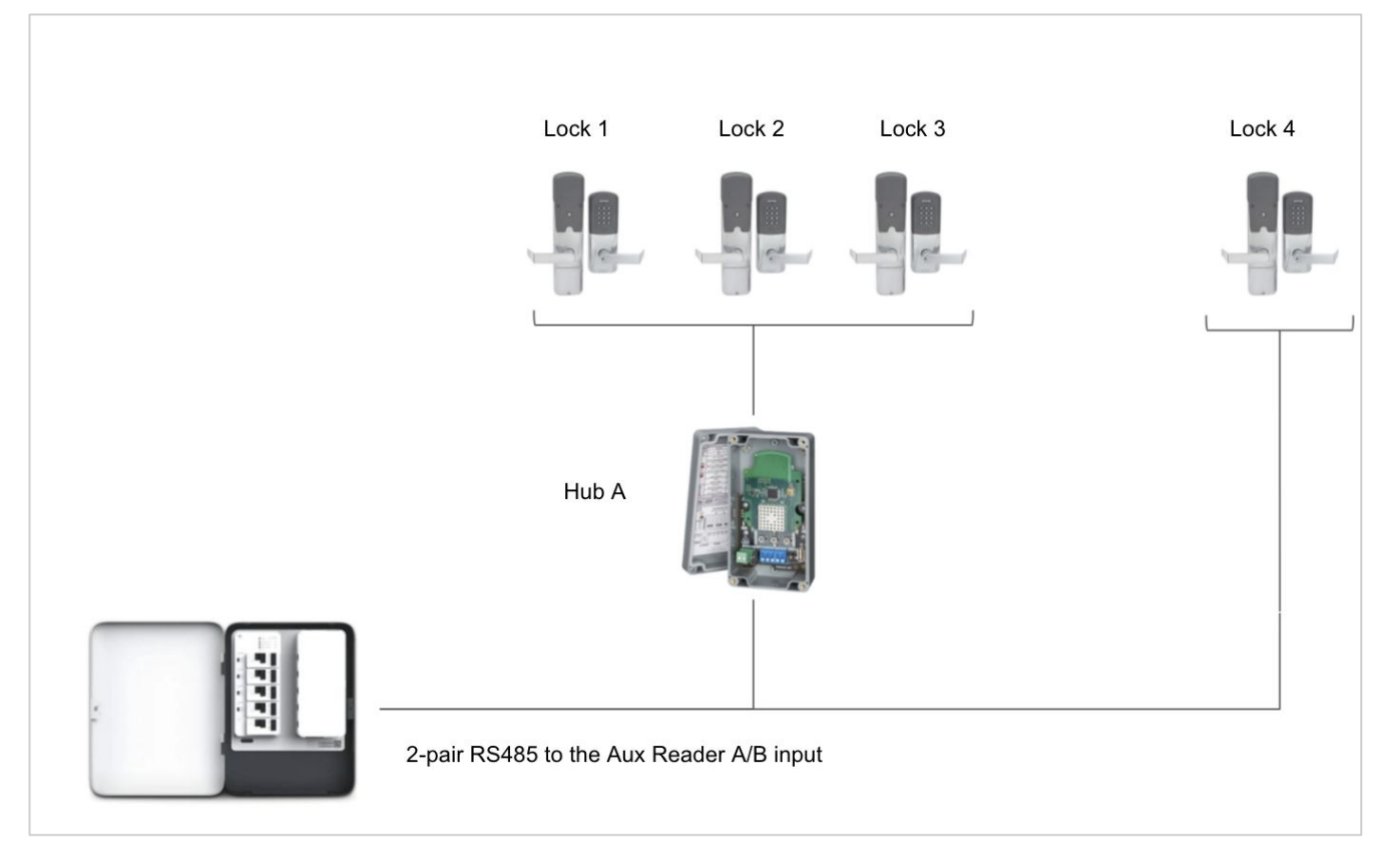

#### 同じ ACU に AD400 と AD300 を組み合わせる
Verkada の ACU は、PIM400-485 ハブ経由の無線ロックと有線 AD300 ロックの組み合わせをサポートしています。
***
## AD400 と PIM を設定する
AD400 と PIM の取り付けが完了したら、SUS アプリを使用してこれらをプログラムし、相互にリンクする準備が整います。
### モバイル デバイスとロックをペアリング
手順に従って **モバイル デバイスをロックにペアリングする** の **AD シリーズ ロックとコントローラ** セクション内の [SUS Android ユーザーガイド](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf)。ドアの非セキュア側には、下部にゴムカバー付きの USB-A ポートがあり、そこに SUS ケーブルを接続できます。
### モバイル デバイスを PIM400 にペアリングする
手順に従って **モバイル デバイスを PIM400 または PIB300 にペアリングする** の **AD シリーズ ロックとコントローラ** セクション内の [SUS Android ユーザーガイド](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf).
{% hint style="danger" %}
PIM または AD400 がすでに別の電話にペアリングされている場合、これらの手順は機能せず、PIM/AD400 を工場出荷時設定にリセットする必要があります。
{% endhint %}

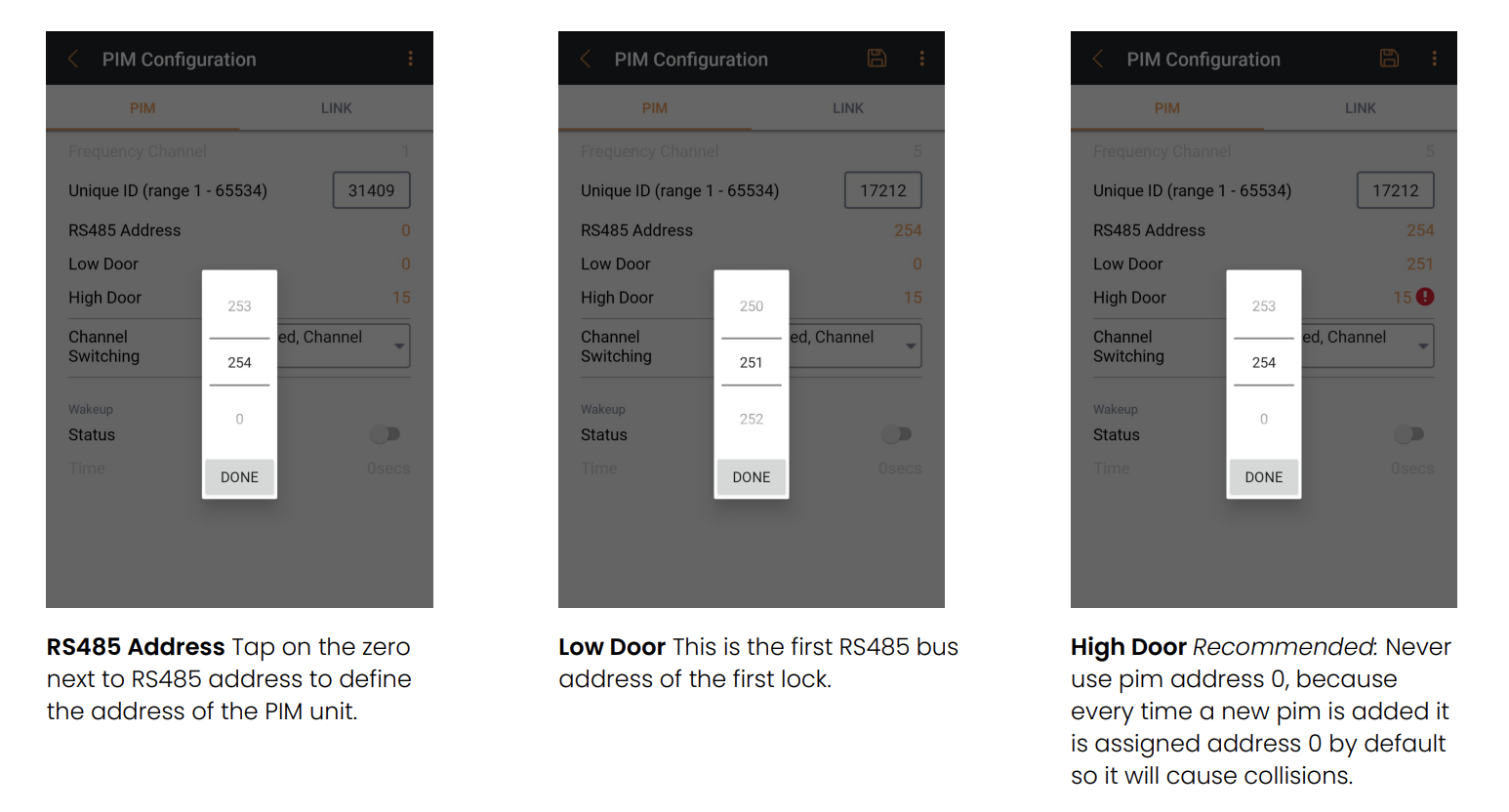

### SUS アプリケーションで PIM をプログラムする
{% stepper %}
{% step %}
**PIM アドレスの設定を開始するには、［デバイス構成］をタップします。**
{% endstep %}
{% step %}
**必須。次のフィールドを設定します：**
* **RS485 アドレス**—ACU に対する PIM のアドレス。
* **下位ドア**—PIM に属する最初のドア アドレス。
* **上位ドア**—PIM が制御する最後のドアのアドレス。
{% endstep %}
{% endstepper %}
{% hint style="warning" %}
Low Door と High Door のアドレスは 4 単位離れている必要があります。例: RS485 アドレスを 0 に設定します。Low Door アドレスを 0、High Door を 3 に設定します。これは、セットアップに複数のハブ/ロックがある場合に重要です。ロックのアドレス指定は **決して** 重複しないため、次のハブでは、ロックは下位を 4、上位を 7 から開始する必要があります。
{% endhint %}
**例**：PIM のアドレスを 254 に設定し、ドア アドレス範囲を 251～254 に設定する
### PIM400 と AD400 をリンクする
手順に従って **PIM400 をリンク モードにする** の **AD シリーズ ロックとコントローラ** セクション内の [SUS Android ユーザーガイド](https://commercial.schlage.com/content/dam/allegion-us-2/web-files/schlage/technical-documents/SUS_for_Android_User_Guide_113628.pdf)。または、次を参照してください。 [PIM-400-485 付き Schlage AD-400 - リンク手順](https://www.youtube.com/watch?v=QtNRbXmugXo) Allegion による AD400 と PIM400 のリンク方法に関する YouTube 動画。
{% hint style="warning" %}
AD400 ロックをリンク モードにするには、内側レバーまたは退出装置の押し棒を押し下げて保持し、リーダーに認証情報（カードまたはキー フォブ）を提示するか、次を押します。 **#** キーパッドのキー（キーパッド付きロックを使用している場合）。
{% endhint %}
この PIM に接続したい各 AD400 と、ACU に接続された各 PIM について、リンク手順を繰り返します。
***
## ACU とロックを Verkada Command に追加する
{% stepper %}
{% step %}
**Verkada Command で、\[All Products] > \[デバイス] に移動します。**
{% endstep %}
{% step %}
**\[デバイスを追加] をクリックします。**
{% endstep %}
{% step %}
**ACU のシリアル番号を入力し、\[1 台のデバイスを追加] をクリックします。**
{% endstep %}
{% step %}
**未割り当てデバイスの一覧から、新しいアクセスコントローラをクリックし、\[セットアップ] をクリックします。**
{% endstep %}
{% step %}
**セットアップ時:**
1. ACU が次の状態であることを確認します： **モードでは、ACU は従来の有線ドアを制御できません。** デバイス モード。
2. サイト、建物、フロアが割り当てられていることを確認します。
{% endstep %}
{% endstepper %}
### AD400 ドアを追加する
{% stepper %}
{% step %}
**Command で、\[All Products] > \[Access] に移動します。**
{% endstep %}
{% step %}
**上部で \[Controllers] をクリックします。**
{% endstep %}
{% step %}
**PIM に有線接続された ACU を選択します。**
1. 右上でクリックします。 **追加**.
2. 一意の **ドア名を入力します。**
3. 設定 **ロック タイプを 無線 - AD-400 に設定します。**
4. 対応する **ロック アドレス** および **ハブ アドレスを入力します。**
{% endstep %}
{% step %}
**SUS アプリで、ペアリング済みの PIM とドア アドレスを確認できるはずです。この情報を入力すると、ドアに関連付けられます。**
{% endstep %}
{% step %}
**AD400 には、ドア位置インジケーター（DPI）と退出要求（REX）がデバイスに組み込まれています。ドア インストーラーの設定ページでは、DPI と REX の両方が既定でオンになっていることを確認できます。DPI に未設置の追加ドア ハードウェアが必要な場合は、DPI を無効にしてください。**
新しく追加した AD400 ドアが、Command のアクセス コントローラ ページに一覧表示されるはずです。同期には時間がかかる場合があります。5～10 分後に、Command ページの更新でロックが接続済みと表示されない場合は、キーカードまたはキーコードの入力をテストして接続を確立してください。
{% endstep %}
{% endstepper %}
***
## トラブルシューティング ガイドライン
* アクセス コントローラ ユニット（ACU）が次の状態であることを確認します： **Schlage モード**。これを次に設定し忘れた場合は **Schlage モード**、いったん廃止して再追加する必要があります。
* SUS アプリケーションを使用してデモ モードでドアをテストし、PIM とドア間の接続を確認します。
* 各 PIM と AD400 のアドレスが正常に設定され、Command の設定と一致していることを確認します。
---
