# Schlage ADシリーズ有線ロックのセットアップ
Verkada [アクセスコントローラ](https://docs.verkada.com/docs/access-control-overview.pdf) イベントを記録しロックを動作させるには、カートリッジへの有線入力が必要です。ただし、これは無線ロックが次と統合することを妨げるものではありません。 [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf)。この記事では、Schlage AD300 有線ロックを Verkada Access Controllers と併用する方法に焦点を当てます。
### 始める前に
以下のハードウェアが必要です：
* [AC41](https://docs.verkada.com/docs/door-controller-ac41-datasheet.pdf)/[AC42](https://docs.verkada.com/docs/door-controller-ac42-datasheet.pdf)/[AC12](https://docs.verkada.com/docs/ac12-one-door-controller-datasheet.pdf) -ACUと呼ばれます。
**注：** AC62は無線ロックをサポートしていません。
* Schlage Utility Software (SUS) は Android デバイスでのみ互換性があります。
* SUS ケーブル。
* AD300 RS485通信モジュールが取り付けられた AD300 ロック。\
{% hint style="warning" %}
必要な項目は、設置内容によって異なります。サポートが必要な場合は、Allegion の ESE にお問い合わせください。
{% endhint %}
### 知っておくべきこと
* Schlage **モードでは、ACU は従来の有線ドアを制御できません。** モードでは、ACU は同一の設置内で従来の有線ドア / Verkada Readers を制御できません。
* AD300 は、チップボードと分類が異なる AD400 で、ロックからパネルへの RS-485 接続を直接可能にします。これには、SUS アプリケーションでロックの再分類が必要です。
* ACU への接続方法を除けば、AD300 と AD400 は Verkada システムで使用する場合、同じ機能を備えています。
* AC41/AC42 は最大 16 台の AD300 をサポートできますが、一度に給電できる有線 AD300 は最大 4 台です。
* Allegion は、各 AD300 への電源供給を設置箇所で電気ヒンジを介した外部 12/24 VDC 電源から行うことを推奨しています。ただし、AC41/AC42 の個々のドアポートから電源を取ることもできます。
***
### ドアをプログラムして配線する
Verkada の ACU は、PIM400-485 Hub を介した無線ロックと有線 AD300 ロックの組み合わせをサポートし、合計で最大 16 個のロックをサポートします。
AD300 シリーズ構成ではブリッジは使用されず、ロックは ACU に直接配線されます。Schlage ドアを追加する前にプログラムしておく必要があります。 [Verkada Command](/command/ja/hajimeni/get-started-with-verkada-command.md).
***
### Verkada ACU で AD300 ロックを設定する
{% hint style="warning" %}
ほとんどの場合、これらの手順は錠前技師または請負業者が行います。
{% endhint %}

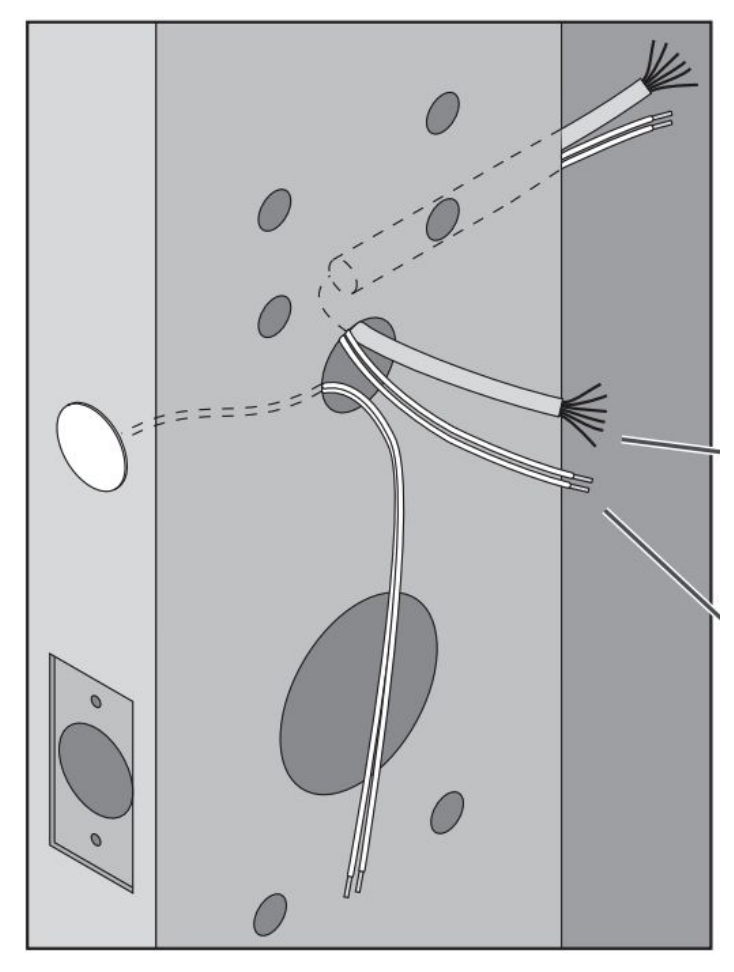

まず、AD300 は内蔵 DPI センサーのため、動作させるにはドアにさらに穴を開ける必要があります。ハードウェアの取り付け手順については [Schlage AD 円筒型シリーズの取り付け手順](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/InstallInstructions/Schlage_AD-Series_for_Cylindrical_Installation_Instructions_102104.pdf).
{% hint style="warning" %}
ケーブルは繊細なので慎重に取り扱ってください。いずれかのケーブルが挟まれると、ロックの性能が低下する場合があります。
蓋が正しくねじ止めされていないと、タンパースイッチが作動し、ロックがエラーを出力する原因となる可能性があります。
{% endhint %}
***
### AD300 ロックを設定する
{% hint style="danger" %}
あなたは **必ず** すべての AD300 ロックにアドレスを割り当てる必要があります。
{% endhint %}
{% stepper %}
{% step %}
**ロックを電源に配線するか、バッテリーが接続されており、バッテリーカバーがしっかり固定されていることを確認してください。**
{% endstep %}
{% step %}
**SUS-A ケーブルの Type C ケーブルを Android スマートフォンに接続し、USB ケーブルをロック下部に接続します。**
{% endstep %}
{% step %}
**Schlage Utility Software - SUS アプリを起動します。**
{% endstep %}
{% step %}
**初めて SUS アプリにログインする場合は、パスワードを設定する必要があります：**
* ユーザータイプ：マネージャー
* パスワード：123456
{% endstep %}
{% step %}
**パスワードをリセットします。**
{% endstep %}
{% step %}
**SUS アプリにログイン：**
にログインすると **SUS** アプリで SUS-A ケーブルが接続されていない場合、「CABLE NOT CONNECTED」メッセージが表示されます。
{% endstep %}
{% endstepper %}
ロックと SUS アプリをペアリングします：
{% stepper %}
{% step %}
**接続のためにロック上部の Schlage ボタンを押して起動します。キーパッド付きの AD では、# キーを押し続けます。**
{% endstep %}
{% step %}

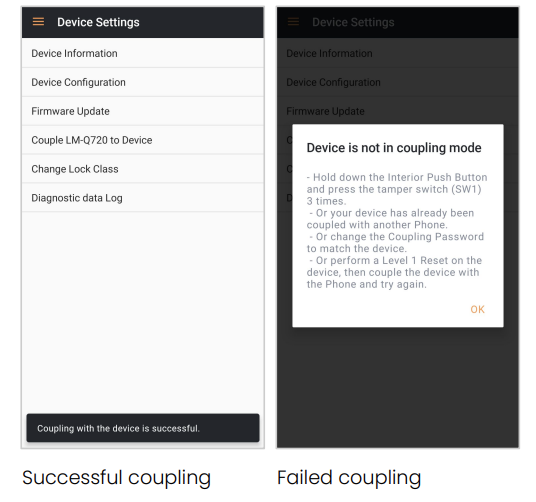

**デバイスをペアリングします。［PHONE\_NAME］ をデバイスにペアリング をクリックします。デバイスがペアリングモードでない場合は失敗します。**
a. ロックをペアリングモードにするには、ロックの内部解錠（REX または # キー）ボタンを押しながら、小さな銀色のタンパースイッチを 3 回押し、内部 REX ボタンを放してすぐにスマートフォンアプリでデバイスのペアリングを選択します。
{% endstep %}
{% endstepper %}
{% hint style="warning" %}
ペアリングには数回試す必要がある場合があります。デバイスがすでに別の SUS スマートフォンとペアリングされている場合、この設置用にペアリングするにはロックを 2 回工場出荷時設定にリセットする必要があります。
{% endhint %}
#### ロックを再分類する場合：
{% stepper %}
{% step %}
**ペアリング後、スマートフォンアプリで「ロック クラスの変更」を選択します。**
{% endstep %}
{% step %}
**このロックのファイル一覧からファームウェア ファイルを選択します。**
{% endstep %}
{% step %}
**AD300 として再分類するロックモデルを選択します。**
{% endstep %}
{% step %}
**画面のポップアップに従って確認し、更新を開始します。**
{% endstep %}
{% endstepper %}
再分類に失敗した場合は、Allegion サポートにお問い合わせください。
***
### SUS アプリでロックアドレスを設定する
SUS-A ケーブルをスマートフォンとロックに接続した状態で。
{% stepper %}
{% step %}
**ペアリングされていない場合は、再度ペアリングする必要があります。上記の手順に従って再ペアリングしてください。**
{% endstep %}
{% step %}
**デバイス設定に移動します。**
{% endstep %}
{% step %}
**RS-485 アドレスを設定します。アドレス番号を書き留めてください。Command のドア設定で必要になります。**
{% endstep %}
{% endstepper %}
***
### AD300 を ACU に配線する
{% hint style="warning" %}
詳細は [サードパーティ製無線ロックの配線ベストプラクティス KB](/access-control/ja/she-zhi/wiring-best-practices-for-third-party-wireless-locks.md) を参照してください。
{% endhint %}

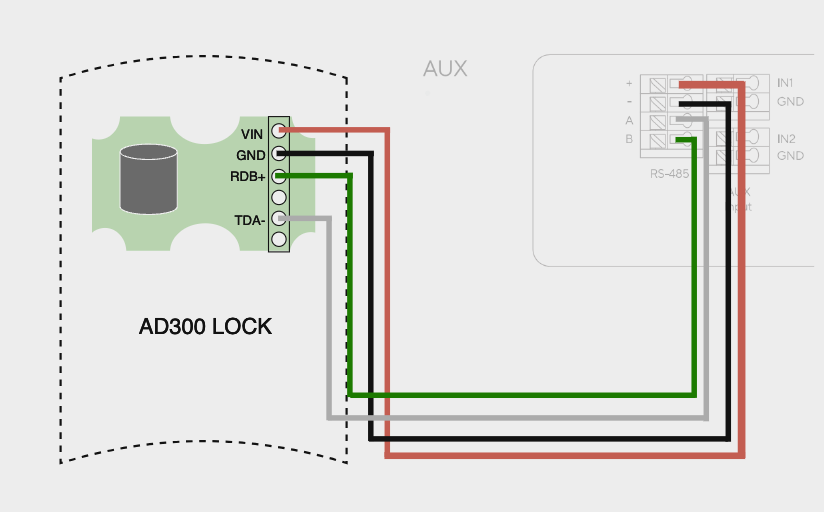

#### AD300 を AC41 に配線する
AD300 は単一ペアの RS-485 で AC41 に接続されます。つまり、データ用に 2 本、電源用に 2 本の配線を使用する必要があります。シールド付き配線のむき出しの金属線は、ACU の負のバッテリー端子で接地することを推奨します。
AC41 統合では、Communication Module を次の RS-485 入力に配線します **AUX** カセットの RS-485 入力に配線します。
{% hint style="warning" %}
\+ > VIN
\- > GND
A > TDA-
B > RDB+
{% endhint %}
#### AD300 を AC12/AC42 に配線する
AD300 は単一ペアの RS-485 で AC12/AC42 に接続されます。つまり、データ用に 2 本、電源用に 2 本の配線を使用する必要があります。AC42 では ACU の負のバッテリー端子で、AC12 では Reader 1 の隣にある Drain Wire 入力で、シールド付き配線のむき出しの金属線を接地することを推奨します。
* AC42 統合では、Communication Module を次の RS-485 入力に配線します **ドア 1**.
* AC12 統合では、Communication Module を次の RS-485 入力に配線します **リーダー 1**.
{% hint style="warning" %}
\+ > VIN
\- > GND
A > TDA-
B > RDB+
{% endhint %}

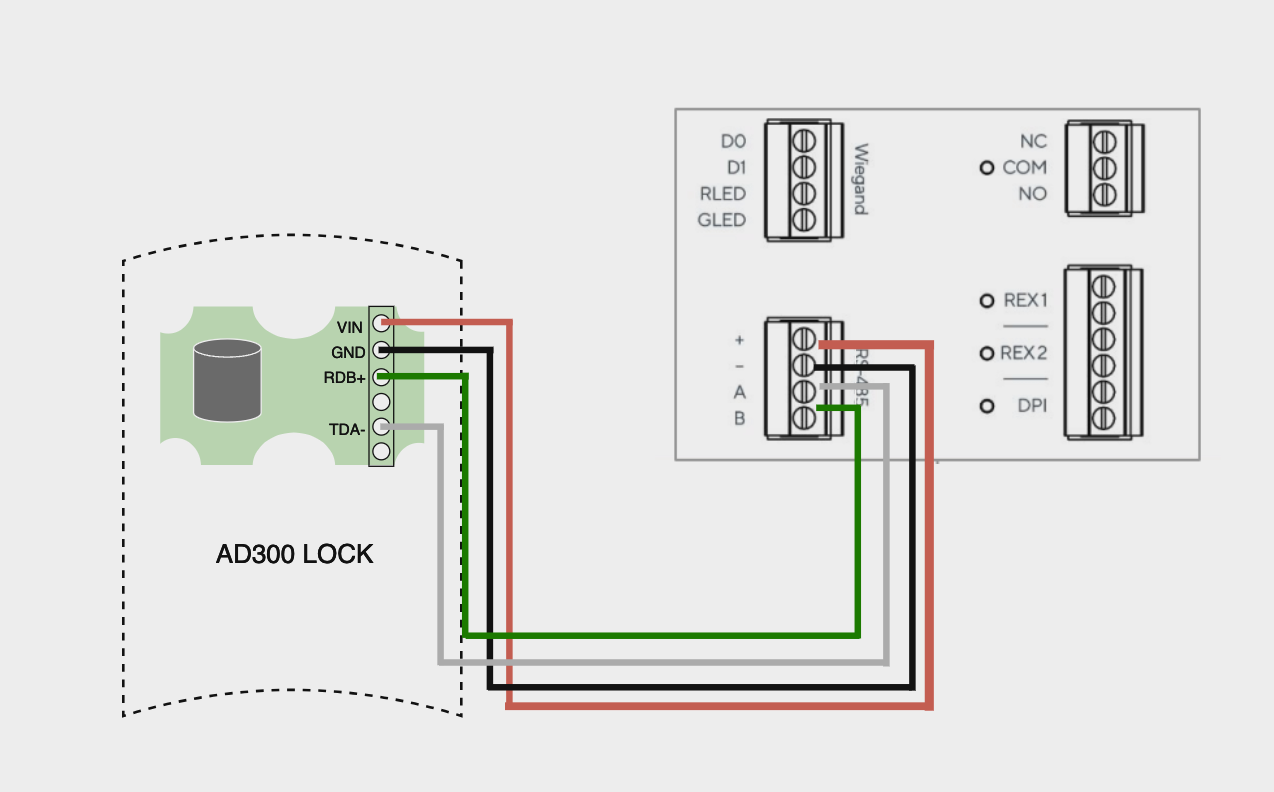

AC42 ドア 1

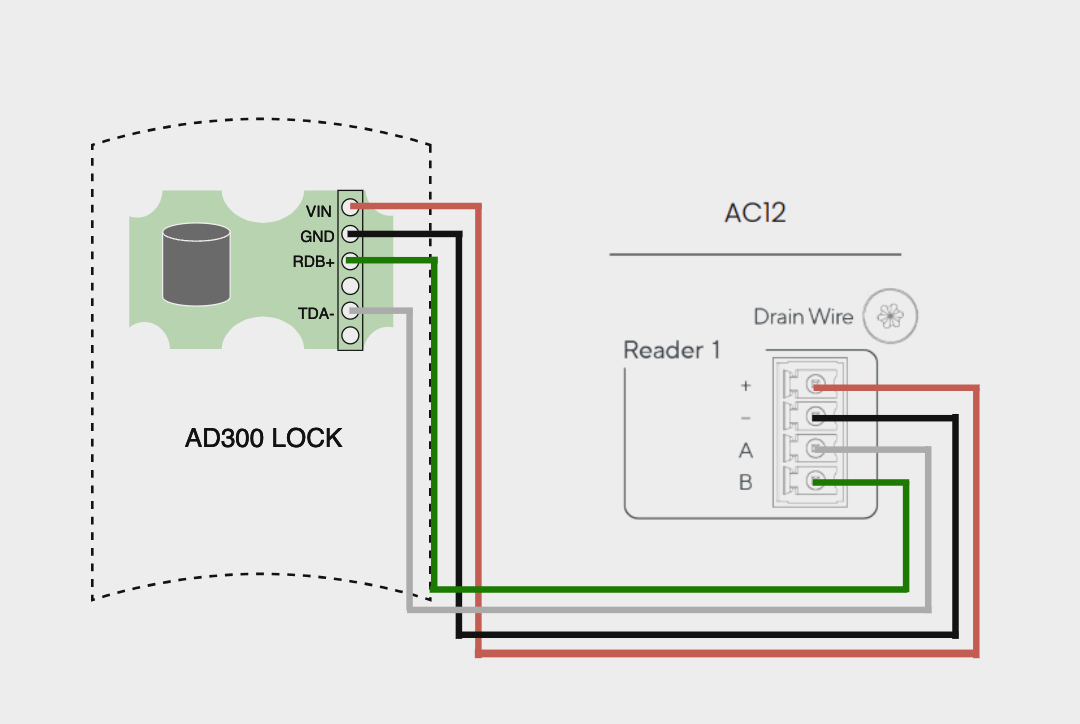

AC12 Reader 1：

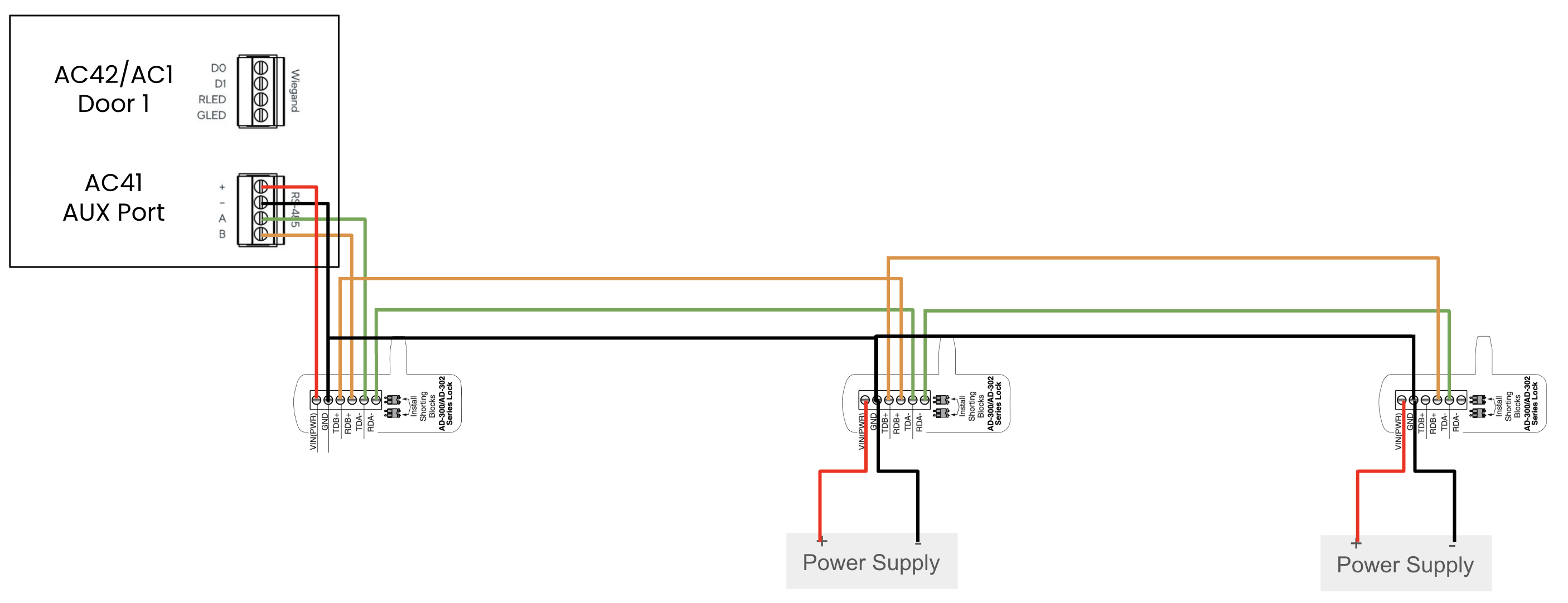

#### **ACU に 1 台を超える AD300 を配線する**
{% hint style="danger" %}
ACU はデイジーチェーンをサポートできません **複数の AD300 ロックへの電源は供給できますが、データは必要です** が直線バス トポロジーでデイジーチェーン接続される必要があります。
{% endhint %}
* AC41/AC42 は最大 4 台の AD300 ロックに給電できます。
* AC41/AC42 は、追加のロックごとに他のドアポートまたは外部電源から電力を供給できます。
* AC12 では、追加のロックごとに外部電源が必要です。
* Allegion は 12/24 VDC での給電を推奨しています [電気ヒンジを介したドア設置時の外部電源](https://us.allegion.com/content/dam/allegion-us-2/web-documents-2/WiringDiagram/Schlage_AD-300_AD-400_Schneider_ACX5720_40_RS485_Wiring_Diagram_109148.pdf).
* データ配線 (A\&B) はすべてデイジーチェーン接続し、 **AUX/Door 1 RS-485** 入力を線形バストポロジーで接続する必要があります。
* スター型トポロジーは推奨されず、パフォーマンスの低下につながる可能性が高いです。
***
### アクセスコントロールユニットとロックを Command に追加する
{% stepper %}
{% step %}
**Verkada Command で、\[All Products] > \[デバイス] に移動します。**
{% endstep %}
{% step %}
**\[デバイスを追加] をクリックします。**
{% endstep %}
{% step %}
**ACU のシリアル番号を入力し、\[1 台のデバイスを追加] をクリックします。**
{% endstep %}
{% step %}
**未割り当てデバイスの一覧から、新しいアクセスコントローラをクリックし、\[セットアップ] をクリックします。**
{% endstep %}
{% step %}
**セットアップ時:**
* ACU が次の状態になっていることを確認してください **モードでは、ACU は従来の有線ドアを制御できません。** デバイスモード。
* サイト、建物、フロアが割り当てられていることを確認してください。
{% endstep %}
{% endstepper %}
***
### AD300 ドアを追加する
{% stepper %}
{% step %}
**Command で、All Products > Access Home > Controllers に移動します。**
{% endstep %}
{% step %}
**ロックに有線接続された ACU を選択し、右上の + Add を選択して新しいドアを追加します。**
{% endstep %}
{% step %}
**プロンプトが表示されたら、Add Door > ロック タイプ: 有線-AD-300 を選択し、対応する AD300 アドレスを入力します。SUS アプリでペアリング済みのドアアドレスを確認できるはずです。この情報を入力すると、ドアに関連付けられます。**
{% endstep %}
{% endstepper %}
{% hint style="warning" %}
AD300 には、ドア位置インジケーター（DPI）と退室要求（REX）がデバイスに組み込まれています。ドアインストーラーでは **設定** ページで、DPI と REX の両方がデフォルトでオンになっていることを確認できます。DPI に追加のドアハードウェアが必要で、そのハードウェアが取り付けられていない場合は、DPI を無効にしてください。
{% endhint %}
新しく追加した AD300 ドアが、Command の Access Controller ページに表示されるはずです。同期には時間がかかる場合があります。5〜10 分後に Command ページを更新してもロックが接続済みと表示されない場合は、キーカードまたはキーコードの入力を試して接続を発生させてください。
***
## トラブルシューティングのガイドライン
* アクセスコントローラーユニット（ACU）が次の状態であることを確認してください **Schlage モード**。設定し忘れた場合は **Schlage モード**、いったん撤去して再追加する必要があります。
* AD300 が SUS アプリケーションで正常にコミッショニングされていることを確認してください。
* 各 AD300 のアドレスが正常に設定され、SUS アプリケーションと Command で一致していることを確認してください。
* SUS アプリで、ロックにファームウェア更新が不要であることを確認し、診断ツールでロックに関する問題を示す可能性のあるログを確認してください。
---
