Déconnecter et reconnecter le câble vidéo CM41-S

Découvrez comment déconnecter et reconnecter le câble vidéo CM41-S de Verkada

Vous pouvez installer le CM41-S dans les distributeurs automatiques de billets et autres endroits exigus. Le boîtier de la caméra et l'objectif sont séparés et reliés par un câble vidéo.

---

Fonctionnement

Les instructions ci-dessous expliquent comment déconnecter ce câble vidéo et le reconnecter une fois la caméra installée.

Étape 1 : Mettez-vous correctement à la terre

Assurez-vous d'être correctement mis à la terre, car vous manipulerez des composants électroniques sensibles.

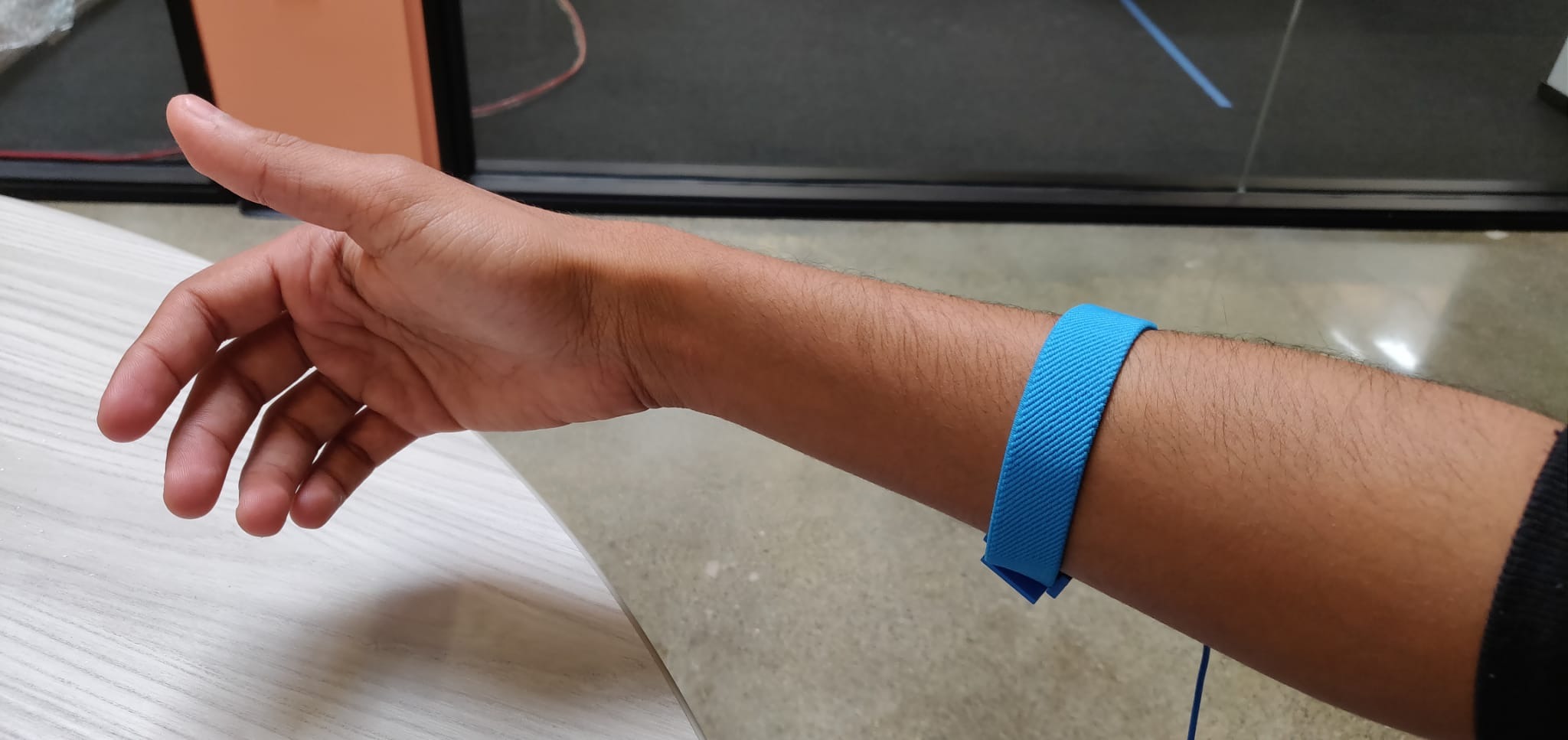

L'accumulation de charges électrostatiques est plus susceptible de se produire dans un environnement sec. Utilisez un bracelet antistatique pour vous assurer d'être mis à la terre, comme illustré ci-dessous.

Étape 2 : Détachez le câble vidéo du CM41-S

1

Pour retirer le câble vidéo de l'objectif de la caméra, retirez les vis indiquées sur l'image.

2

Voici ce que vous devriez voir une fois les vis retirées.

3

Soulevez le côté du connecteur pour détacher le connecteur du câble vidéo.

4

Veillez à ce que l'objectif ne tombe pas de son support. À ce stade, le câble vidéo est détaché et l'objectif peut être installé à l'emplacement souhaité.

Étape 3 : Reconnectez le câble vidéo du CM41-S

1

Une fois la caméra installée, vous devez reconnecter le câble vidéo. Le connecteur du câble s'enfonce directement, comme illustré ci-dessous :

2

Fixez le capot arrière de l'objectif, serrez les 3 vis, et la caméra est entièrement installée.
