Cámaras exteriores impermeables
Aprenda a impermeabilizar las cámaras exteriores de Verkada
Para evitar daños por agua (también conocido como impermeabilización), las cámaras exteriores de Verkada requieren que el cable Ethernet esté sellado y que el paquete desecante esté instalado correctamente.
Cámaras
La impermeabilización de las cámaras exteriores se realiza durante el proceso de montaje. Consulte la guía de instalación de su modelo de cámara para obtener instrucciones completas de montaje.
Afloje el tornillo del pestillo del cable usando un destornillador de seguridad Torx T10.
Abra el pestillo del cable.
Retire el prensaestopas y déjelo a un lado.
Guíe el cable Ethernet a través de la abertura del prensaestopas y del pestillo.
Conecte el cable Ethernet a la cámara.
Presione el prensaestopas dentro del orificio del prensaestopas.
En caso de que sobre cable, presione el exceso de cable Ethernet dentro del prensaestopas.
Asegúrese de que el prensaestopas esté firmemente colocado, sin huecos ni desniveles.
Asegúrese de que la ranura del pasacables quede posicionada debajo del pestillo. Una instalación incorrecta puede provocar la entrada de agua y dañar el dispositivo.

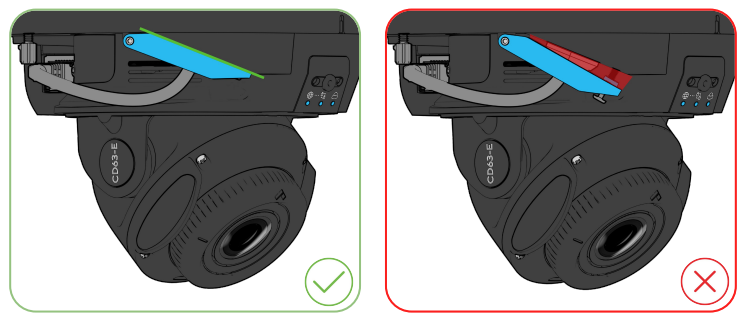

Asegúrese de que el pestillo esté completamente bajado y cerrado antes de apretar el tornillo de seguridad.
Monte y coloque la cámara.
Alinee los orificios azules con los tornillos manuales y gire la cámara en el sentido de las agujas del reloj.
Apriete los tornillos manuales con el destornillador de seguridad T10 para fijarla.
Cierre el pestillo y use el destornillador de seguridad T10 incluido para asegurar y sellar el cable Ethernet.
Asegure la carcasa de la cámara para confirmar que encaja correctamente y luego retírela para instalar el paquete desecante.
Abra la bolsa exterior del desecante, saque el paquete desecante y retire el embalaje para exponer el adhesivo. Coloque el desecante en el cuerpo de la cámara en la etiqueta “Attach Desiccant Here”. Asegúrese de que no obstruya la cámara.
Alinee las posiciones de los tornillos de seguridad Torx de la tapa superior con los orificios correspondientes de la base de la cámara y manténgala en su lugar. Para fijarla, apriete los dos tornillos de seguridad Torx T10.
Las cámaras de la serie Bullet y la CF81-E están selladas y no requieren un paquete desecante.
Desmonte el puerto de acceso del cable en la placa base de la cámara.
Pase el cable Ethernet hacia arriba a través de la placa base e introdúzcalo por los componentes del puerto.
Inserte el cable en el orificio pasante.
Deje que sobresalgan entre 3 y 5 pulgadas (7,62–12,7 cm) de cable Ethernet desde la parte superior del orificio pasante.
Coloque el sello de goma alrededor del cable.
Empuje firmemente el collarín de plástico sobre el sello de goma hasta que encaje en su posición.
Inserte firmemente el conjunto del sello y el collarín en el orificio pasante hasta que quede asegurado en su posición.
Coloque la tuerca metálica sobre el sello de goma y encaje las roscas en el orificio pasante. Apriete la tuerca con una llave hasta que quede al ras de la placa base. No debe quedar ninguna rosca visible.
Inserte el conector Ethernet en el puerto de la cámara en un ángulo de 90 grados con respecto a la base de la cámara.
Monte y coloque la cámara.
Asegure la carcasa de la cámara para confirmar que encaja correctamente y luego retírela para instalar el paquete desecante.
Abra la bolsa exterior del desecante, saque el paquete desecante y retire el embalaje para exponer el adhesivo. Coloque el desecante en el cuerpo de la cámara en la etiqueta “Attach Desiccant Here”. Asegúrese de que no obstruya la cámara.
Vuelva a colocar la cubierta de la cámara y fíjela usando el destornillador de seguridad Torx T10 incluido.
Desmonte el puerto de acceso del cable en la placa base de la cámara.
Pase el cable Ethernet hacia arriba a través de la placa base e introdúzcalo por los componentes del puerto.
Inserte el cable en el orificio de paso.
Deje que sobresalgan entre 3 y 5 pulgadas (7,62–12,7 cm) de cable Ethernet desde la parte superior del orificio de paso.
Deslice la parte de goma del prensaestopas sobre el cable y presiónela sobre el cable.
Deslice la parte de plástico del prensaestopas y la tuerca metálica sobre el cable.
Empuje la parte de plástico del prensaestopas sobre la parte de goma.
Coloque el prensaestopas en el orificio de paso y luego coloque la tuerca encima.
Inserte el conector Ethernet en el puerto de la cámara en un ángulo de 90 grados con respecto a la base de la cámara.
Apriete la tuerca con una llave hasta que quede al ras de la placa base. No debe quedar ninguna rosca visible.
Monte y coloque la cámara.
Asegure la carcasa de la cámara para confirmar que encaja correctamente y luego retírela para instalar el paquete desecante.
Abra la bolsa exterior del desecante, saque el paquete desecante y retire el embalaje para exponer el adhesivo. Coloque el desecante en el cuerpo de la cámara en la etiqueta “Attach Desiccant Here”. Asegúrese de que no obstruya la cámara.
Vuelva a colocar la cubierta de la cámara y fíjela usando el destornillador de seguridad Torx T10 incluido.
Equipo de montaje
Para impermeabilizar el hardware de montaje después de la instalación, recomendamos usar sellador de silicona impermeable para sellar cualquier hueco.
Retire la placa de montaje negra de la cámara antes de instalar el soporte en ángulo (ACC–MNT–7) o el soporte de adaptador de montaje colgante (ACC–MNT–8). Si se deja colocada, puede permitir la entrada de agua y dañar el dispositivo.
