Desconectar y volver a conectar el cable de vídeo CM41-S

Aprenda a desconectar y volver a conectar el cable de vídeo CM41-S de Verkada

Puede instalar el CM41-S en cajeros automáticos y otros lugares con espacio limitado. El cuerpo de la cámara y la lente están separados y conectados mediante un cable de video.

---

Cómo funciona

Las instrucciones a continuación explican cómo desconectar este cable de video y volver a conectarlo una vez que la cámara esté instalada.

Paso 1: Póngase a tierra correctamente

Asegúrese de estar correctamente conectado a tierra, ya que estará cerca de componentes electrónicos sensibles.

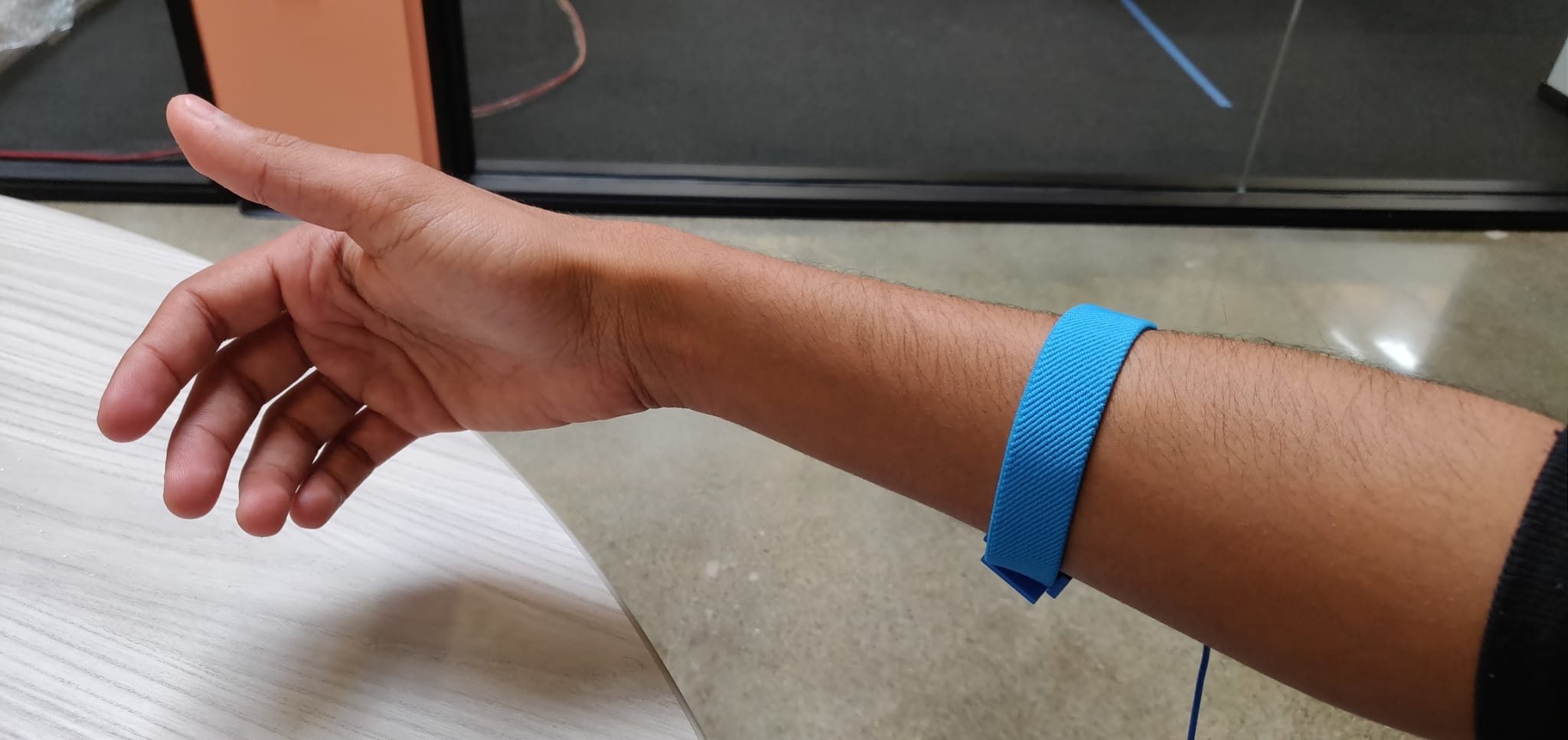

La acumulación de carga electrostática es más probable en un ambiente seco. Use una correa antiestática para la muñeca para asegurarse de estar conectado a tierra, como se muestra a continuación.

Paso 2: Desconectar el cable de video CM41-S

1

Para retirar el cable de video de la lente de la cámara, desatornille los tornillos que se muestran en la imagen.

​

2

Esto es lo que debería ver después de quitar los tornillos.

3

Levante el lateral del conector para desconectar el conector del cable de video.

4

Tenga cuidado de que la lente no se caiga del soporte. En este punto, el cable de video está desconectado y la lente se puede instalar en el lugar deseado.

Paso 3: Volver a conectar el cable de video CM41-S

1

Una vez que la cámara esté instalada, debe volver a conectar el cable de video. El conector del cable se empuja directamente, como se muestra a continuación:

​

2

Coloque la cubierta trasera de la lente, apriete los 3 tornillos y la cámara estará completamente instalada.
