# Wasserdichte Außenkameras

Um Wasserschäden zu verhindern (auch als Abdichtung bekannt), müssen bei Verkadas Außenkameras das Ethernetkabel abgedichtet und der Trockenmittelbeutel ordnungsgemäß installiert werden.

***

## Kameras

{% hint style="info" %}
Die Abdichtung von Außenkameras erfolgt während des Montagevorgangs. Siehe die [Installationsanleitung](https://www.verkada.com/docs/?product=videoSecurity\&contentType=setupGuide\&search=outdoor) für Ihr Kameramodell für vollständige Montageanweisungen.
{% endhint %}

{% tabs %}
{% tab title="CX-Serie der 3. Generation" %}
{% stepper %}
{% step %}
**Lösen Sie die Schraube an der Kabelverriegelung mit einem T10 Torx-Sicherheitsschraubendreher.**

1. Öffnen Sie die Kabelverriegelung.

<div align="left" data-with-frame="true"><figure><img src="/files/0d521fb585051ab6741091f8b07e0551bfeb0dc0" alt=""><figcaption></figcaption></figure></div>

2. Entfernen Sie die Kabelverschraubung und legen Sie sie beiseite.

<div align="left" data-with-frame="true"><figure><img src="/files/2acac511b890c74ba24fb70d04e96f844069eba0" alt=""><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**Führen Sie das Ethernetkabel durch die Öffnung und die Verriegelung der Kabelverschraubung.**
{% endstep %}

{% step %}
**Verbinden Sie das Ethernetkabel mit der Kamera.**

1. Drücken Sie die Kabelverschraubung in die Öffnung für die Kabelverschraubung.
2. Falls das Kabel zu lang ist, drücken Sie das überschüssige Ethernetkabel in die Kabelverschraubung.
   {% endstep %}

{% step %}
**Stellen Sie sicher, dass die Kabelverschraubung fest sitzt und keine Lücken oder Unebenheiten aufweist.**

<div align="left" data-with-frame="true"><figure><img src="/files/e811dc6508051c1120ab901a60eeee26e9c1cef5" alt=""><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**Stellen Sie sicher, dass der Schlitz in der Durchführung unter der Verriegelung positioniert ist. Eine fehlerhafte Installation kann zu Wassereintritt führen, der das Gerät beschädigen könnte.**

<div align="left" data-with-frame="true"><figure><img src="/files/33e0872e9b16d695c35b1e1d493ed67746dfcfdf" alt=""><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**Stellen Sie sicher, dass die Verriegelung vollständig nach unten gedrückt und geschlossen ist, bevor Sie die Sicherheitsschraube festziehen.**

<div align="left" data-with-frame="true"><figure><img src="/files/4954f8f3767ce4ca4b863fcd3d5677f40b689ae7" alt=""><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**Montieren und positionieren Sie die Kamera.**

1. Richten Sie die blauen Löcher an den Rändelschrauben aus und drehen Sie die Kamera im Uhrzeigersinn.
2. Ziehen Sie die Rändelschrauben mit dem T10-Sicherheitsschraubendreher fest, um sie zu sichern.
3. Schließen Sie die Verriegelung und verwenden Sie den mitgelieferten T10-Sicherheitsschraubendreher, um das Ethernetkabel zu sichern und abzudichten.

<div align="left" data-with-frame="true"><figure><img src="/files/410cf0d950ebd5d71e861c5bb24bffe04b5dc1d3" alt=""><figcaption></figcaption></figure></div>

{% hint style="info" %}
Sichern Sie das Kameragehäuse, um die korrekte Passform zu bestätigen, und entfernen Sie es dann, um den Trockenmittelbeutel zu installieren.
{% endhint %}
{% endstep %}

{% step %}
**Öffnen Sie den äußeren Trockenmittelbeutel, entnehmen Sie den Trockenmittelbeutel und ziehen Sie die Verpackung zurück, um den Klebstoff freizulegen. Befestigen Sie das Trockenmittel am Kameragehäuse an der Markierung „Trockenmittel hier anbringen“. Achten Sie darauf, dass es die Kamera nicht verdeckt.**

<div align="left" data-with-frame="true"><figure><img src="/files/8b93d569c8c51314120e9f65b34fe3e54903224f" alt=""><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**Richten Sie die Positionen der Sicherheitstorx-Schrauben der oberen Abdeckung an den entsprechenden Löchern am Kamerasockel aus und halten Sie sie in Position. Zum Sichern ziehen Sie die beiden T10 Torx-Sicherheitsschrauben fest.**

<div align="left" data-with-frame="true"><figure><img src="/files/dcbf2d001406f95ba22f5ccf63eaec68f0cca8a7" alt=""><figcaption></figcaption></figure></div>
{% endstep %}
{% endstepper %}
{% endtab %}

{% tab title="CX-Serie der 1. und 2. Generation" %}
{% hint style="warning" %}
Kameras der Bullet-Serie und die CF81-E sind abgedichtet und benötigen keinen Trockenmittelbeutel.
{% endhint %}

{% stepper %}
{% step %}
**Bauen Sie den Kabelzugang an der Grundplatte der Kamera auseinander.**&#x20;

<div align="left" data-with-frame="true"><figure><img src="/files/de7acf89ad04d52e9893fd779a0c3ecd09ca7cb1" alt="" width="371"><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**Führen Sie das Ethernetkabel von unten durch die Grundplatte nach oben und durch die Komponenten des Anschlusses.**&#x20;

1. Führen Sie das Kabel in die Durchführung ein.

{% hint style="warning" %}
Lassen Sie 7,62–12,7 cm (3–5 Zoll) Ethernetkabel aus der Oberseite der Durchführung herausragen.
{% endhint %}

2. Bringen Sie die Gummidichtung um das Kabel herum an.
3. Schieben Sie den Kunststoffkragen fest über die Gummidichtung, bis er einrastet.
4. Setzen Sie die Dichtungs- und Kragenbaugruppe fest in die Durchführung ein, bis sie in Position gesichert ist.

<div align="left" data-with-frame="true"><figure><img src="/files/c5d224e6fea9b8075872bb449a06a80867c1b195" alt=""><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**Setzen Sie die Metallmutter über die Gummidichtung und greifen Sie in die Gewinde der Durchführung ein. Ziehen Sie die Mutter mit einem Schraubenschlüssel fest, bis sie bündig an der Grundplatte anliegt. Es sollten keine Gewinde sichtbar sein.**&#x20;

| Ordnungsgemäße Installation                          | Fehlerhafte Installation                             |
| ---------------------------------------------------- | ---------------------------------------------------- |
| ![](/files/7f0d12ad915b9eceb227dd89bdb19cdc260b1890) | ![](/files/23bd8c927094000be2440aaf6a674fccd957a52f) |
| {% endstep %}                                        |                                                      |

{% step %}
**Stecken Sie die Ethernetbuchse in einem 90-Grad-Winkel zur Kamerabasis in den Kameraport ein.**
{% endstep %}

{% step %}
**Montieren und positionieren Sie die Kamera.**

{% hint style="info" %}
Sichern Sie das Kameragehäuse, um die korrekte Passform zu bestätigen, und entfernen Sie es dann, um den Trockenmittelbeutel zu installieren.
{% endhint %}
{% endstep %}

{% step %}
**Öffnen Sie den äußeren Trockenmittelbeutel, entnehmen Sie den Trockenmittelbeutel und ziehen Sie die Verpackung zurück, um den Klebstoff freizulegen. Befestigen Sie das Trockenmittel am Kameragehäuse an der Markierung „Trockenmittel hier anbringen“. Achten Sie darauf, dass es die Kamera nicht verdeckt.**

<div align="left" data-with-frame="true"><figure><img src="/files/19f567e58234c0da95ea35adf0b66510e47386fe" alt=""><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**Bringen Sie die Kamerabdeckung wieder an und sichern Sie sie mit dem mitgelieferten T10 Torx-Sicherheitsschraubendreher.**

<div align="left" data-with-frame="true"><figure><img src="/files/3dcf17f509260ad79f87e0f785377cc752446c90" alt=""><figcaption></figcaption></figure></div>
{% endstep %}
{% endstepper %}
{% endtab %}

{% tab title="D-Serie" %}
{% stepper %}
{% step %}
**Bauen Sie den Kabelzugang an der Grundplatte der Kamera auseinander.**&#x20;

<div align="left" data-with-frame="true"><figure><img src="/files/999544fd847aca62b31d8f22c9c94ee13d439766" alt="" width="357"><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**Führen Sie das Ethernetkabel von unten durch die Grundplatte nach oben und durch die Komponenten des Anschlusses.**&#x20;

1. Führen Sie das Kabel in die Durchführungsöffnung ein.

{% hint style="warning" %}
Lassen Sie 7,62–12,7 cm (3–5 Zoll) Ethernetkabel aus der Oberseite der Durchführungsöffnung herausragen.
{% endhint %}

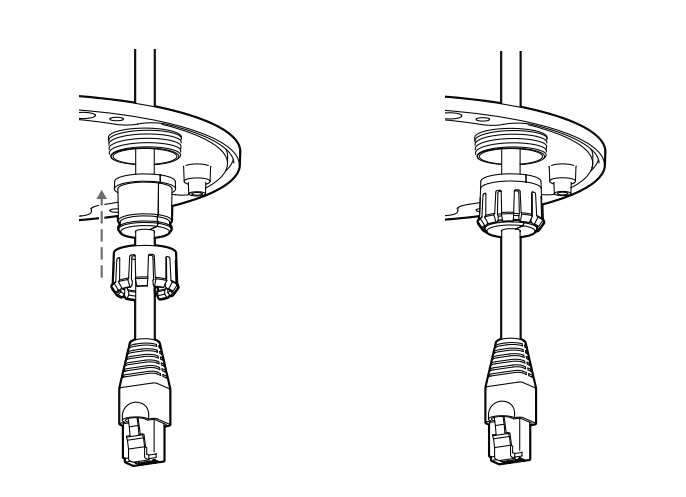

2. Schieben Sie den Gummiteil der Kabelverschraubung auf das Kabel und drücken Sie ihn darauf.
3. Schieben Sie den Kunststoffteil der Kabelverschraubung und die Metallmutter auf das Kabel.
4. Schieben Sie den Kunststoffteil der Kabelverschraubung über den Gummiteil.

<div align="left" data-with-frame="true"><img src="/files/c0a7e9b35597781218772f6857f2653c86569a08" alt="" width="2016"></div>
{% endstep %}

{% step %}
**Führen Sie die Kabelverschraubung in die Durchführungsöffnung ein und setzen Sie dann die Mutter oben auf.**
{% endstep %}

{% step %}
**Stecken Sie die Ethernetbuchse in einem 90-Grad-Winkel zur Kamerabasis in den Kameraport ein.**
{% endstep %}

{% step %}
**Ziehen Sie die Mutter mit einem Schraubenschlüssel fest, bis sie bündig an der Grundplatte anliegt. Es sollten keine Gewinde sichtbar sein.**&#x20;

| Ordnungsgemäße Installation                          | Fehlerhafte Installation                             |
| ---------------------------------------------------- | ---------------------------------------------------- |
| ![](/files/87764d4fbe750732f2fd08d005bd47c836aea361) | ![](/files/a7b0a281759407862848d28e6baa80161a41ef11) |
| {% endstep %}                                        |                                                      |

{% step %}
**Montieren und positionieren Sie die Kamera.**

{% hint style="info" %}
Sichern Sie das Kameragehäuse, um die korrekte Passform zu bestätigen, und entfernen Sie es dann, um den Trockenmittelbeutel zu installieren.
{% endhint %}
{% endstep %}

{% step %}
**Öffnen Sie den äußeren Trockenmittelbeutel, entnehmen Sie den Trockenmittelbeutel und ziehen Sie die Verpackung zurück, um den Klebstoff freizulegen. Befestigen Sie das Trockenmittel am Kameragehäuse an der Markierung „Trockenmittel hier anbringen“. Achten Sie darauf, dass es die Kamera nicht verdeckt.**

<div align="left" data-with-frame="true"><figure><img src="/files/58a287a19ae457cef8a004f558d481a594d9db07" alt="" width="419"><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**Bringen Sie die Kamerabdeckung wieder an und sichern Sie sie mit dem mitgelieferten T10 Torx-Sicherheitsschraubendreher.**

<div align="left" data-with-frame="true"><figure><img src="/files/3f701259b853b265ff06bde27a82f9572bb44f89" alt=""><figcaption></figcaption></figure></div>
{% endstep %}
{% endstepper %}
{% endtab %}
{% endtabs %}

## Montagematerial

Um Befestigungsmaterial nach der Installation wasserdicht zu machen, empfehlen wir, wasserdichtes Silikon-Dichtmittel zu verwenden, um alle Lücken zu versiegeln.

{% hint style="danger" %}
Entfernen Sie die schwarze Montageplatte von der Kamera, bevor Sie die Winkelhalterung (ACC–MNT–7) oder die Pendelkappenhalterung (ACC–MNT–8) installieren. Wenn sie an Ort und Stelle bleibt, kann Wasser eindringen und das Gerät beschädigen.
{% endhint %}


---
