LED-Statusanzeigen der Kamera

Verstehen Sie die LED-Statusanzeigen an Verkada-Kameras

Verkada-Kameras sind mit einer äußeren LED-Statusanzeige ausgestattet, die Ihnen auf einen Blick zeigt, was passiert. Neuere Modelle verfügen außerdem über eine interne LED, die dabei helfen kann, Fehler im LAN oder WAN zu identifizieren.


Status der externen LEDs

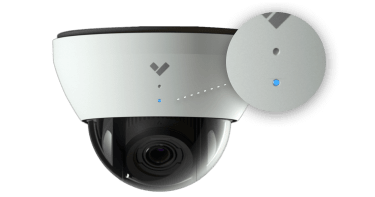

Bei den meisten Verkada-Kameras finden Sie einen weißen, ringförmigen LED-Ring, der den Status der Kamera anzeigt. Je nach Kameramodell kann diese LED in verschiedene Farben wechseln oder blinken, was ein Ereignis oder den aktuellen Status der Kamera anzeigen kann.

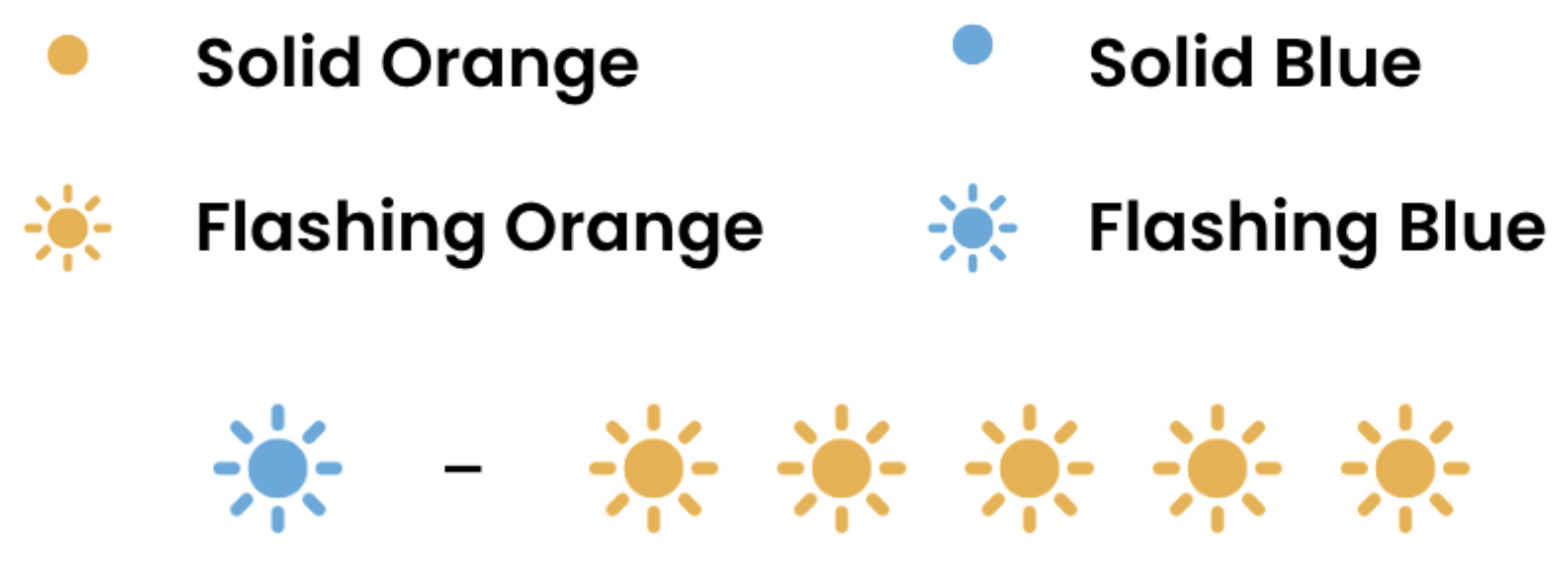

Während des normalen Betriebs verwendet die Kamera nur eine Farbe, um ihren Status mitzuteilen:

  • Durchgehend orange: Kamera ist eingeschaltet und startet

  • Blinkt orange: Kamera aktualisiert die Firmware

  • Durchgehend blau: Kamera läuft, ist verbunden und zeichnet Daten auf

  • Blinkend orange+blau: Spezifischer Netzwerkfehler, siehe unten

  • Durchgehend rot*: Verkada-Support kontaktieren

  • Blinkend rot*: Spezifischer Netzwerkfehler, siehe unten

Statusanzeigen in Command

Kameras haben auch in Command eine Statusanzeige, die den Kamerastatus auf einen Blick anzeigt:

  • Orange Statusanzeige: Kamera ist offline

  • Blinkende blaue Statusanzeige: Kamera lädt die Firmware herunter und führt ein Upgrade durch

  • Durchgehend blaue Statusanzeige: Kamera validiert die neue Firmware-Version

  • Grüne Statusanzeige: Kamera ist online

  • Grüne Statusanzeige in einem weißen Kreis: Kamera streamt lokal

  • Langsam blinkende grüne Statusanzeige: Live-Feed puffert


Netzwerkfehler bei CDx3 und CF83

Falls die Kamera die für den normalen Betrieb erforderlichen Endpunkte und Dienste nicht erreichen kann, versucht sie, durch Netzwerkprüfungen mit Verkada Command zu kommunizieren.

Nachdem die Kamera jede der Netzwerkprüfungen durchgeführt hat, zeigt sie einen der unten aufgeführten LED-Status an.

Externe LEDs

Wenn die obere Kamerabdeckung angebracht ist, wird ein Fehler über die äußere Status-LED angezeigt, die je nach Fehlerzustand eine bestimmte Anzahl von Malen blinkt.

LED-Status

LAN-Fehler

Erster Schritt zur Fehlerbehebung

1× Rot

Die Kamera hat keine IP-Adresse erhalten.

Überprüfen Sie das Kabel und dass die Kamera eine IP-Zuweisung von einem Dynamic Host Configuration Protocol (DHCP)-Server erhalten hat.

2× Rot

Die Kamera hat doppelte IP-Adressen im LAN erkannt.

Identifizieren Sie eines der Geräte mit einer doppelten IP-Adresse und konfigurieren Sie es so um, dass es eine eindeutige IP-Adresse verwendet, oder aktivieren Sie DHCP, um Konflikte zu vermeiden.

3× Rot

Die Kamera kann das konfigurierte Gateway nicht erreichen.

Stellen Sie sicher, dass die IP-Adresse, die Subnetzmaske und das Gateway der Kamera korrekt konfiguriert sind, und überprüfen Sie, ob das Gateway ordnungsgemäß funktioniert und erreichbar ist.

4× Rot

Die Kamera ist über Power over Ethernet (PoE) verbunden, kann jedoch keine Verbindung zum Switch herstellen.

Überprüfen Sie den Status der physischen Schicht der Ethernet-Schnittstelle der Kamera.

5× Rot

Die Kamera kann Verkada-Hostnamen nicht auflösen.

Stellen Sie sicher, dass die Kamera einen funktionierenden DNS-Server erreichen kann.

6× Rot

Die Kamera kann keine Antwort vom Network Time Protocol (NTP)-Server empfangen.

Überprüfen Sie, dass die richtige NTP-Serveradresse konfiguriert ist, und bestätigen Sie, dass der Server vom Netzwerk aus erreichbar ist.

7× Rot

Verkada-Endpunkte sind nach dem Start nicht erreichbar.

Prüfen Sie, ob Firewall-Regeln den Zugriff auf Verkada-Endpunkte blockieren könnten.

Interne LEDs

Wenn die obere Kamerabdeckung entfernt ist, wird der spezifische Fehler lokal über die LAN- oder WAN-Debug-LED angezeigt, während die Geräte-Status-LED dauerhaft rot leuchtet.

LAN-Fehler

LED-Status

LAN-Fehler

Erster Schritt zur Fehlerbehebung

1× Rot

Die Kamera hat keine IP-Adresse erhalten.

Überprüfen Sie das Kabel und dass die Kamera eine IP-Zuweisung von einem Dynamic Host Configuration Protocol (DHCP)-Server erhalten hat.

2× Rot

Die Kamera hat doppelte IP-Adressen im LAN erkannt.

Identifizieren Sie eines der Geräte mit einer doppelten IP-Adresse und konfigurieren Sie es so um, dass es eine eindeutige IP-Adresse verwendet, oder aktivieren Sie DHCP, um Konflikte zu vermeiden.

3× Rot

Die Kamera kann das konfigurierte Gateway nicht erreichen.

Stellen Sie sicher, dass die IP-Adresse, die Subnetzmaske und das Gateway der Kamera korrekt konfiguriert sind, und überprüfen Sie, ob das Gateway ordnungsgemäß funktioniert und erreichbar ist.

4× Rot

Die Kamera ist über Power over Ethernet (PoE) verbunden, kann jedoch keine Verbindung zum Switch herstellen.

Überprüfen Sie den Status der physischen Schicht der Ethernet-Schnittstelle der Kamera.

WAN-Fehler

LED-Status

WAN-Fehler

Erster Schritt zur Fehlerbehebung

1× Rot

Die Kamera kann Verkada-Hostnamen nicht auflösen.

Stellen Sie sicher, dass die Kamera einen funktionierenden DNS-Server erreichen kann.

2× Rot

Die Kamera kann keine Antwort vom Network Time Protocol (NTP)-Server empfangen.

Überprüfen Sie, dass die richtige NTP-Serveradresse konfiguriert ist, und bestätigen Sie, dass der Server vom Netzwerk aus erreichbar ist.

3× Rot

Verkada-Endpunkte sind nach dem Start nicht erreichbar.

Prüfen Sie, ob Firewall-Regeln den Zugriff auf Verkada-Endpunkte blockieren könnten.


Netzwerkfehler bei anderen Kameramodellen

Falls eine Kamera die für den normalen Betrieb erforderlichen Endpunkte und Dienste nicht erreichen kann, versucht sie, durch Netzwerkprüfungen mit Verkada Command zu kommunizieren.

Nachdem die Kamera jede Netzwerkprüfung durchgeführt hat, zeigt sie einen der unten aufgeführten LED-Status an.

Blinkende blaue LED

Die Kamera kann keine Verbindung zu Verkada Command herstellen.

Blaue+orange LEDs

LED-Status

Netzwerkfehler

Erster Schritt zur Fehlerbehebung

1× Blau

1× Orange

Die Kamera ist über Power over Ethernet (PoE) verbunden, kann jedoch keine Verbindung zum Switch herstellen.

Überprüfen Sie den Status der physischen Schicht der Ethernet-Schnittstelle der Kamera.

1× Blau

2× Orange

Die Kamera hat keine IP-Adresse erhalten.

Überprüfen Sie, dass die Kamera eine IP-Zuweisung von einem Dynamic Host Configuration Protocol (DHCP)-Server erhalten hat.

1× Blau

3× Orange

Die Kamera kann das konfigurierte Gateway nicht erreichen.

Stellen Sie sicher, dass die IP-Adresse, die Subnetzmaske und das Gateway der Kamera korrekt konfiguriert sind, und überprüfen Sie, ob das Gateway ordnungsgemäß funktioniert und erreichbar ist.

1× Blau

4× Orange

Die Kamera hat doppelte IP-Adressen im LAN erkannt.

Identifizieren Sie eines der Geräte mit einer doppelten IP-Adresse und konfigurieren Sie es so um, dass es eine eindeutige IP-Adresse verwendet, oder aktivieren Sie DHCP, um Konflikte zu vermeiden.

1× Blau

5× Orange

Die Kamera kann Verkada-Hostnamen nicht auflösen.

Stellen Sie sicher, dass die Kamera einen funktionierenden DNS-Server erreichen kann.

1× Blau

6× Orange

Die Kamera kann keine Antwort vom Network Time Protocol (NTP)-Server empfangen.

Überprüfen Sie, dass die richtige NTP-Serveradresse konfiguriert ist, und bestätigen Sie, dass der Server vom Netzwerk aus erreichbar ist.

1× Blau

7× Orange

Die Kamera kann die Secure Sockets Layer (SSL)-Verbindung nicht bestätigen, wahrscheinlich aufgrund von SSL-Inspektion.

Überprüfen Sie das der Kamera präsentierte Zertifikat, während Sie einen Transport Layer Security (TLS)-Handshake mit Verkada-Endpunkten versuchen.

1× Blau

8× Orange

Verkada-Endpunkte sind nach dem Start nicht erreichbar.

Hinweis: Dieser LED-Status wird nur angezeigt, wenn mindestens 1 Endpunkt nicht erreichbar ist.

Prüfen Sie, ob Firewall-Regeln den Zugriff auf Verkada-Endpunkte blockieren könnten.


Für die Netzwerkdiagnose verwendete Endpunkte

Es gibt mehrere Endpunkte, die eine Kamera verwenden kann, abhängig davon, welche Funktionen aktiviert sind. Für die LED-Status werden nur die für den Kamerabetrieb entscheidenden Endpunkte getestet und in den LED-Status angezeigt.

US

Hier ist die Liste der getesteten Endpunkte:

EU

US und EU (NTP-Server)

Zusätzlich zu diesen Endpunkten überprüft die Kamera zur Zeitsynchronisierung die Erreichbarkeit der folgenden Zeitserver:

Network Time Security (NTS) verwendet Secure Socket Layer (SSL) für die sichere Zeitsynchronisierung, im Gegensatz zu NTP. Wir empfehlen, diese Verbindungen von SSL-Entschlüsselungsrichtlinien auszunehmen.


Möchten Sie es in Aktion sehen? Sehen Sie sich das Video-Tutorial an.
