여러 BE32 데이지 체인 연결

데이지 체인 연결을 위해 BE32를 준비하고 설정을 위한 올바른 거리를 지정합니다

BE32 알람 익스팬더는 Verkada 알람 시스템의 적용 범위를 확장합니다. 익스팬더는 여러 유선 센서를 BP52 알람 패널로 가는 단일 RS-485 케이블 경로로 통합하는 데 사용할 수 있습니다. 알람 패널의 각 RS-485 포트당 최대 4개의 BE32 장치를 데이지 체인 방식으로 연결할 수 있습니다.

---

펌웨어 업데이트

BE32를 데이지 체인으로 연결하려면, 모든 장치가 최신 펌웨어 버전이어야 합니다.

1

Command에 BE32 추가

2

알람 사이트에 BE32 추가.

3

BE32를 RS-485를 통해 BP52에 직접 연결합니다.

4

장치가 자동으로 업데이트를 시작해야 합니다. 몇 분 내에 주황색으로 깜박이기 시작합니다. LED가 깜박임을 멈추고 최소 1분 동안 계속 파란색으로 유지되어 업데이트가 완료되었음을 나타낼 때까지 연결을 해제하지 마십시오. 전체 과정은 약 10분 정도 걸립니다.

아래와 같이 BE32 장치가 설치된 경우, 두 번째 장치는 처음에 BP52 알람 패널에 직접 연결되지 않았다면 최신 펌웨어로 업데이트되지 않습니다.

---

필요 케이블 길이

BE32 장치를 데이지 체인으로 연결할 때 케이블 길이는 제한 요소가 됩니다. 데이터 무결성과 4선 센서의 적절한 전원을 보장하려면, 데이지 체인으로 연결할 BE32의 수에 따라 아래 표의 최대 거리 지침을 따르십시오.

표의 거리는 출력 장치가 BE32 릴레이에 연결되지 않은 경우를 가정합니다. 릴레이를 사용할 계획이라면 각 BE32에 외부 전원 공급 장치가 필요합니다.

BE32	18 AWG의 경우 패널에서 마지막 장치까지의 최대 배선 길이	22 AWG의 경우 패널에서 마지막 장치까지의 최대 배선 길이
1	2625피트 / 800m	1150피트 / 350m
2	2130피트 / 650m	820피트 / 250m
3	1800피트 / 550m	650피트 / 200m
4	1475피트 / 450m	490피트 / 150m

18 AWG 케이블은 저항이 더 낮기 때문에 더 긴 데이지 체인 연결을 가능하게 합니다.

---

전원 공급 요구 사항

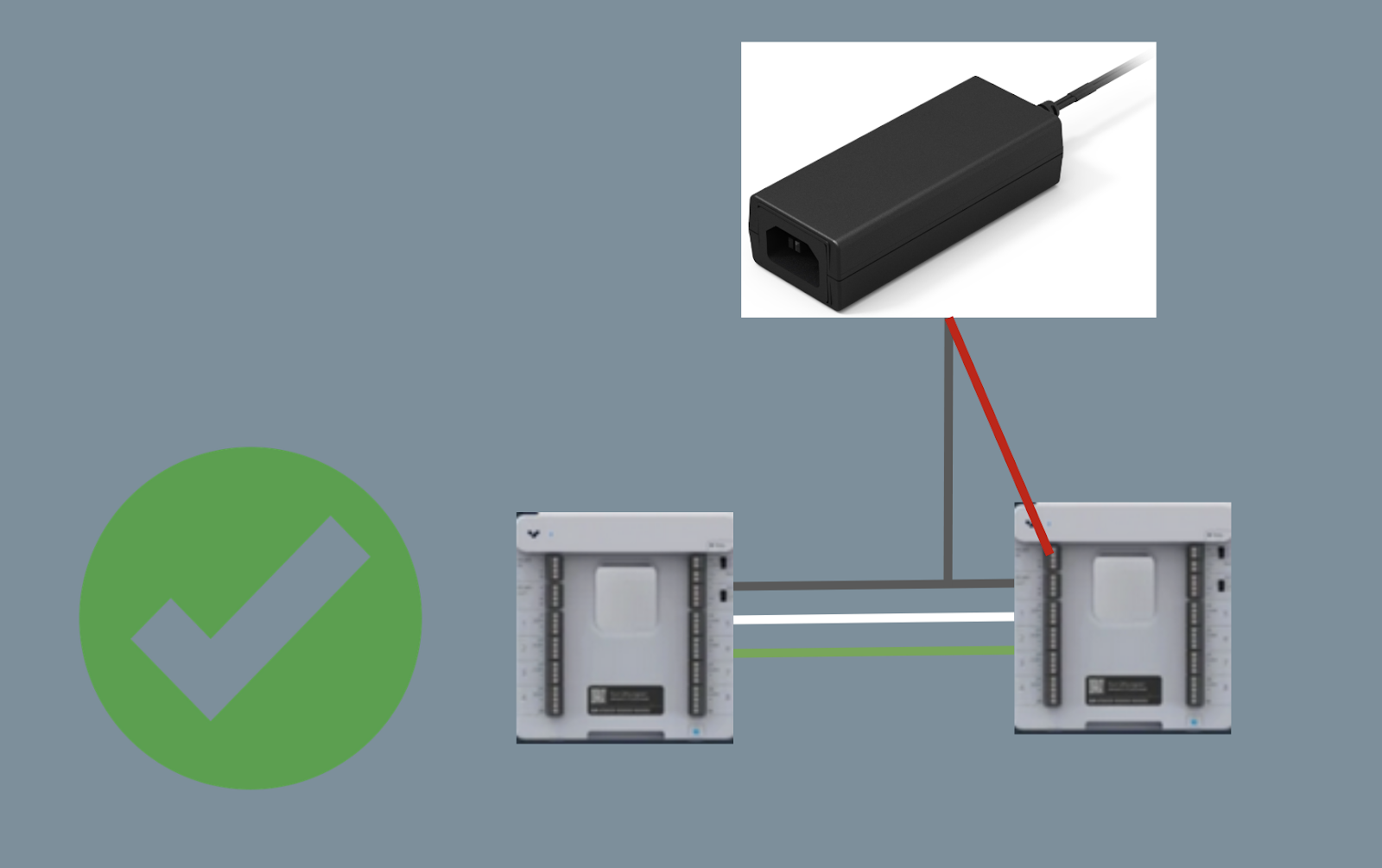

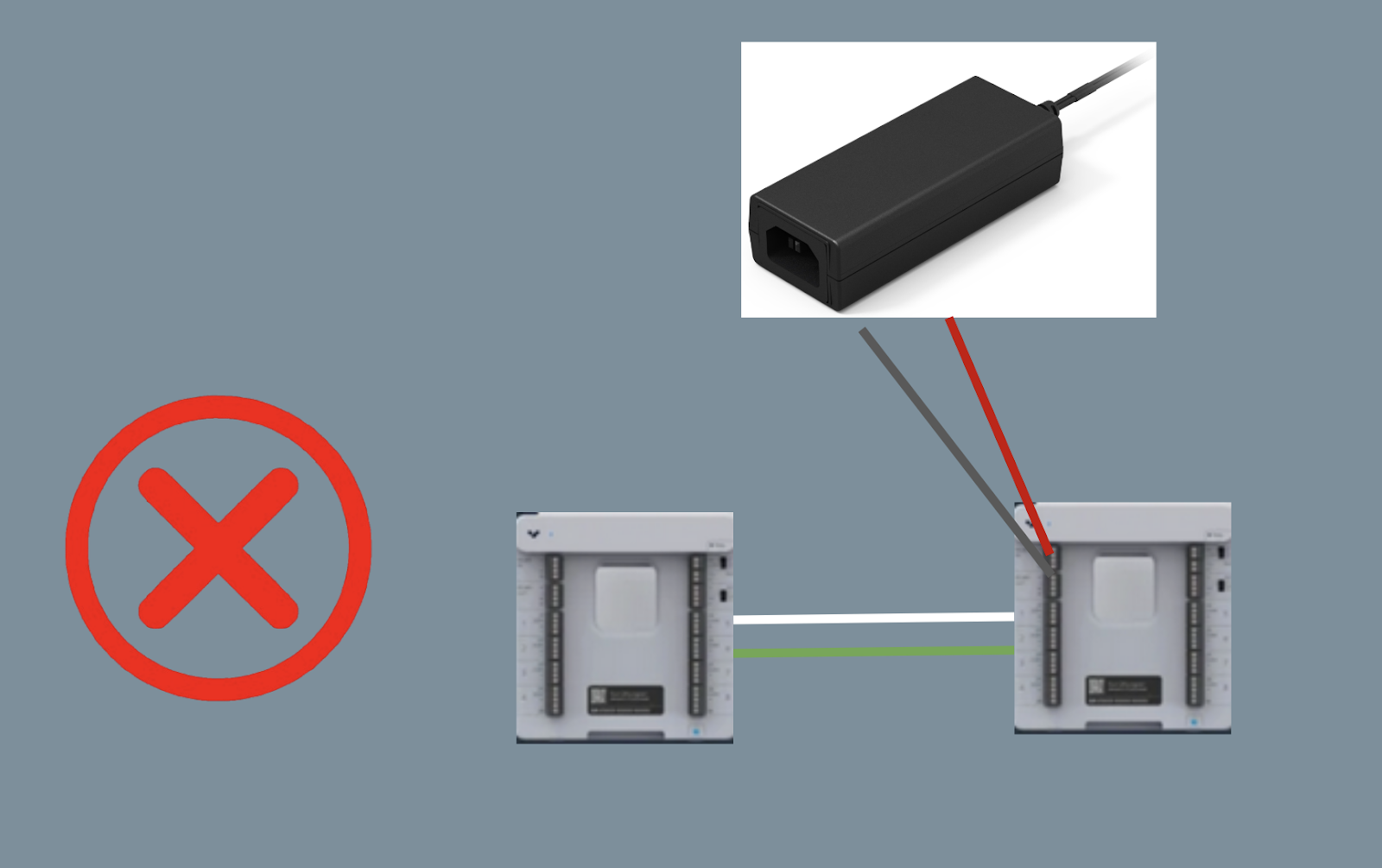

출력 장치(사이렌, 스트로브 등)가 연결되어 있거나 케이블 길이 제한에 도달한 경우 보조 전원을 위한 Verkada ACC–WA–30W/12V 스위칭 전원 공급 장치를 사용해야 합니다. 외부 전원 공급 장치(10-36V)를 사용할 때는 장치의 음극을 포함하여 RS-485 장치가 동일한 기준 접지에 연결되도록 하십시오.
