# 무선 알람 장치

{% hint style="success" %}
이 문서는 새로운 알람에 대한 가이드입니다. 이 [문서](https://app.gitbook.com/s/9tIFgMOGbY4p9wWaKQhl/installation/alarm-setup-and-install-best-practices/set-up-your-wireless-alarm-devices) 를 참조하세요. 기존 알람이 있는 경우. 다음을 확인하세요. [새 알람 vs 기존 알람](https://help.verkada.com/new-alarms/ko/getting-started/new-alarms-vs-classic-alarms) 알람 버전이 무엇인지 확실하지 않은 경우.
{% endhint %}

***

Verkada 무선 허브와 센서는 독자적인 sub-GHz 무선 통신 프로토콜을 통해 통신합니다. 이 맞춤형 프로토콜은 915MHz(미국, 캐나다)에서 작동하며 보안, 범위, 배터리 수명을 극대화하도록 설계되었습니다.

당사의 무선 신호는 AES-128로 암호화됩니다. Verkada의 기술은 직접 시퀀스 확산 스펙트럼(DSSS) 기술을 통해 경쟁사 시스템에 영향을 줄 수 있는 신호 재밍 및 기타 공격을 방지합니다.

### 무선 센서 사양

|         |             |              |            |           |
| ------- | ----------- | ------------ | ---------- | --------- |
| **SKU** | **설명**      | **가시선**      | **배터리 수명** | **전원**    |
| QC11-W  | 무선 도어 접점 센서 | 2000ft(600m) | 최대 5년      | L91 AA 2개 |
| QM11-W  | 무선 벽면 동작 센서 | 2000ft(600m) | 최대 5년      | L91 AA 2개 |
| QT11-W  | 무선 범용 송신기   | 2000ft(600m) | 최대 10년     | L91 AA 2개 |
| BR35    | 누수          | 300ft(90m)   | 최대 5년      | CR123A 1개 |
| BR33    | 비상 버튼       | 300ft(90m)   | 최대 5년      | CR123A 1개 |
| BR32    | 동작          | 300ft(90m)   | 최대 5년      | CR123A 2개 |
| BR31    | 문           | 300ft(90m)   | 최대 10년     | CR123A 2개 |

{% hint style="warning" %}
실제 도달 거리는 벽과 그 재질, 잡음, 설치 위치 등 다양한 요인에 따라 달라집니다.
{% endhint %}

***

## 호환되는 알람 장치

무선 센서는 통신을 위해 허브에 연결되어야 합니다. 무선 센서와 호환되는 알람 장치 목록은 아래를 참조하세요.

<details>

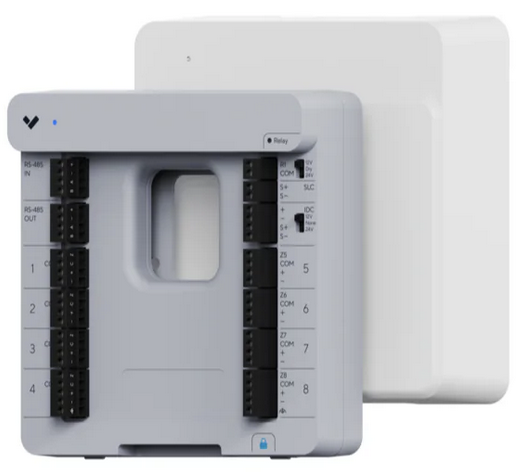

<summary>BE32 알람 확장기</summary>

BE32는 RS-485를 통해 BP52에 연결될 때 최대 8개의 유선 구역 입력, 사이렌/스트로브 출력, 최대 160개의 무선 센서를 지원합니다. 장애물이 없는 가시선 범위는 최대 300ft(91.44m)입니다.

<div align="left" data-with-frame="true"><img src="https://2064114606-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2Fgit-blob-f1f590cd41711f560144934205e24d63d63a7809%2F59c64ce8a03840d5f60df325bd718996cb6ae2f6.png?alt=media" alt="" width="260"></div>

</details>

<details>

<summary>BK22 알람 키패드</summary>

BK22 알람 키패드는 RS-485를 통해 BP52에 연결되거나, 두 장치가 동일한 로컬 LAN에 있을 때 PoE를 통해 연결되면 최대 160개의 무선 센서를 지원합니다. 장애물이 없는 가시선 범위는 최대 300ft(91.44m)입니다.

<div align="left" data-with-frame="true"><img src="https://2064114606-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2Fgit-blob-91ce42bac63caebefc8d4f76755eba098a6678be%2F8a2c47592c471a46f933f437216ab87e44f9d3d7.png?alt=media" alt=""></div>

</details>

<details>

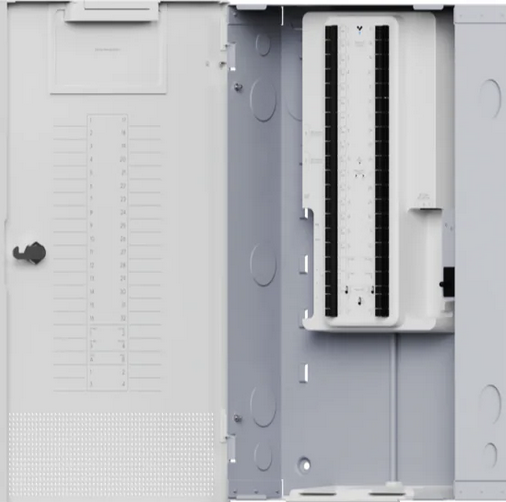

<summary>BP52 알람 패널</summary>

무선 센서 연결에는 BP52 알람 패널이 필요합니다. 이 패널은 장치에 직접 연결된 32개의 유선 센서를 지원하며, 최대 160개의 무선 센서를 지원하는 무선 허브 역할도 합니다. 장애물이 없는 가시선 범위는 최대 300ft(91.44m)입니다.

<div align="left" data-with-frame="true"><img src="https://2064114606-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2Fgit-blob-7fd91a4b1bafc00da9b6e8a8966eff23df11091b%2F64e2d4c38ec6362834e87eebe27cdd5d21c6ea72.png?alt=media" alt="" width="253"></div>

</details>

<details>

<summary>WH52 무선 허브</summary>

WH52 알람 허브는 BP52와 동일한 로컬 네트워크를 통해 연결될 때 최대 160개의 무선 센서를 지원합니다. 장애물이 없는 가시선 범위는 최대 300ft(91.44m)입니다.

<div align="left" data-with-frame="true"><img src="https://2064114606-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2Fgit-blob-884b44aa3a8dc74217853a3ca9a2c782c7d732f2%2Ff4324f9f42d15fbe0f0b92fdf4c648f1ea9f72f5.jpg?alt=media" alt=""></div>

</details>

<details>

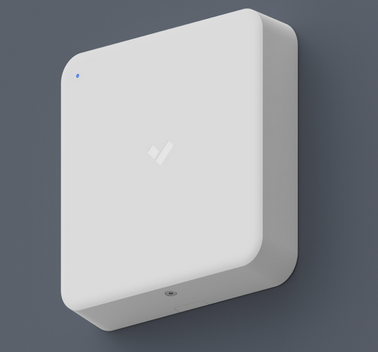

<summary>WH32 무선 리피터</summary>

WH32는 RS485를 통해 BP52에 다시 연결될 때 최대 160개의 무선 센서를 지원합니다. 장애물이 없는 가시선 범위는 최대 300ft(91.44m)입니다.

<div align="left" data-with-frame="true"><img src="https://2064114606-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2Fgit-blob-ae8fb4b6d5135761d396d2399476f971b2e2bd09%2Fb6f091513e3324c3b04177439fe4175ce56da5fe.png?alt=media" alt="" width="284"></div>

</details>

***

## 무선 센서 구성

<details>

<summary>BR35 무선 누수 센서</summary>

BR35는 CR123A 리튬 배터리 1개로 전원이 공급되며 배터리 수명은 최대 5년입니다.

***

**Command 구성**

자석과 도어 센서 사이의 간격을 최대 2인치까지 구성합니다:

1. Verkada Command에서 다음으로 이동하세요. **모든 제품 > 알람** <img src="https://downloads.intercomcdn.com/i/o/q5re5q6g/1249453655/683bc76ce30dbc33f22b9856aa49/Screenshot+2024-11-12+at+10_52_55%E2%80%AFAM.png?expires=1746954000&#x26;signature=4ee1241a53a8401470bf2dfc33caa87c9ac0e746da62986334ba74aa7ed4cdb9&#x26;req=dSIjH817nodaXPMW3Hu4gdxs%2Fqk%2BnSczlyj%2B34iQDCSECUUTSFhz%2FVUtPJ6w%0Ang%3D%3D%0A" alt="" data-size="line">.
2. 알람 사이트를 선택하세요.
3. 왼쪽 탐색 메뉴에서 **장치** ![](https://downloads.intercomcdn.com/i/o/q5re5q6g/1247742602/38fe4aac31c50dd5b8dbdd0b1819/Screenshot+2024-05-24+at+2_55_07%E2%80%AFPM.png?expires=1731456000\&signature=fd466346930614bc96da7f40c73f662dcae52154969559160bcd606acd643980\&req=dSIjEc56n4dfW%2FMW3Hu4gUDRwA7jN3vQ2gDkzpjVR7%2BzASzE0rVD%2BDF9%2BHWc%0A9Q%3D%3D%0A).
4. 를 클릭하여 센서를 선택한 뒤 **장치 설정**.
5. 여기에서 콘텍스트 카메라를 구성하고 장치를 음소거할 수 있습니다.

***

**BR35 테스트**

* 센서를 Command에 추가하고 BP52 패널이 있는 알람 사이트에 할당한 후 다음으로 이동하세요. **장치 > 활동** 에서 BR35 이벤트를 확인하세요.
* 금속 드라이버로 두 접점을 연결해 누수를 시뮬레이션하여 센서를 테스트하세요.

**LED 동작**

물이 감지되면 녹색 LED가 켜집니다. 물이 계속 감지되는 동안에는 불이 계속 켜져 있습니다.

{% hint style="warning" %}
다음을 참조하세요. [BR35 설치 가이드](https://docs.verkada.com/docs/br35-quick-start-guide.pdf) 물리적 설치 지침은.
{% endhint %}

</details>

<details>

<summary>BR33 비상 버튼</summary>

BR33 무선 비상 센서는 CR123A 리튬 배터리 1개로 전원이 공급되며 배터리 수명은 최대 5년입니다.

***

**Command 구성**

자석과 도어 센서 사이의 간격을 최대 2인치까지 구성합니다:

1. Verkada Command에서 다음으로 이동하세요. **모든 제품 > 알람** <img src="https://downloads.intercomcdn.com/i/o/q5re5q6g/1249453655/683bc76ce30dbc33f22b9856aa49/Screenshot+2024-11-12+at+10_52_55%E2%80%AFAM.png?expires=1746954000&#x26;signature=4ee1241a53a8401470bf2dfc33caa87c9ac0e746da62986334ba74aa7ed4cdb9&#x26;req=dSIjH817nodaXPMW3Hu4gdxs%2Fqk%2BnSczlyj%2B34iQDCSECUUTSFhz%2FVUtPJ6w%0Ang%3D%3D%0A" alt="" data-size="line">.
2. 알람 사이트를 선택하세요.
3. 왼쪽 탐색 메뉴에서 **장치** ![](https://downloads.intercomcdn.com/i/o/q5re5q6g/1247742602/38fe4aac31c50dd5b8dbdd0b1819/Screenshot+2024-05-24+at+2_55_07%E2%80%AFPM.png?expires=1731456000\&signature=fd466346930614bc96da7f40c73f662dcae52154969559160bcd606acd643980\&req=dSIjEc56n4dfW%2FMW3Hu4gUDRwA7jN3vQ2gDkzpjVR7%2BzASzE0rVD%2BDF9%2BHWc%0A9Q%3D%3D%0A).
4. 를 클릭하여 센서를 선택한 뒤 **장치 설정**.
5. 여기에서 다음 설정을 구성할 수 있습니다.
   * **비상 제스처:** 비상 신호와 알람을 트리거하는 버튼 누름 패턴을 선택합니다. 옵션에는 단일, 이중, 삼중, 길게 누르기가 포함됩니다.
   * **장치 음소거:** 이 기능을 활성화하면 장치는 알람을 트리거하지 않지만 신호 기록은 계속합니다.
   * **근처 카메라:** 시각적 맥락을 위해 비상 버튼과 페어링할 카메라를 선택하세요.

{% hint style="danger" %}
비상 버튼은 영상으로 확인되지 않습니다. 페어링된 카메라 영상은 참고용으로만 제공됩니다.
{% endhint %}

***

**BR33 테스트**

* 센서를 Command에 추가하고 BP52 패널이 있는 알람 사이트에 할당한 후 다음으로 이동하세요. **장치 > 활동** 에서 BR35 이벤트를 확인하세요.
* 기본적으로 BR33 비상 버튼은 구역이 해제된 상태에서는 알람을 트리거하지 않습니다. 올바르게 작동하도록 배포 중에 24/7 항상 무장 일정이 있는 구역에 할당하세요.

{% hint style="warning" %}
다음을 참조하세요. [BR33 구성](https://help.verkada.com/new-alarms/ko/configuration/br33-panic-button-configuration) 페이지에서 자세한 내용을 확인하세요.
{% endhint %}

**LED 동작**

* **LED 꺼짐**: 기본 상태
* **LED 점멸**: 비상 버튼이 눌렸지만 허브가 신호를 받지 못함
* **LED 1분 동안 켜짐**: 비상 버튼이 눌렸고 허브가 신호를 수신함

{% hint style="warning" %}
다음을 참조하세요. [BR33 설치 가이드](https://docs.verkada.com/docs/br33-quick-start-guide.pdf) 물리적 설치 지침은.
{% endhint %}

</details>

<details>

<summary>BR32 무선 동작 센서</summary>

BR32는 CR123A 리튬 배터리 2개로 전원이 공급되며 배터리 수명은 최대 5년입니다. 이 센서는 수동 적외선(PIR)을 사용해 90°의 수평 시야각과 35ft(10m)의 감지 범위에서 적외선 빛의 변화를 감지합니다. 최대 80lb(36kg)의 반려동물/동물에 대한 내성이 있습니다.

{% hint style="warning" %}
다음을 참조하세요. [BR32 설치 가이드](https://docs.verkada.com/docs/br32-quick-start-guide.pdf) 물리적 설치 지침은.
{% endhint %}

***

**BR32 테스트**

* 배터리를 설치한 후 동작 센서는 워크 테스트 모드로 들어갑니다. 테스트 모드에서 녹색 LED는 다음과 같이 동작합니다:
  * 동작이 감지되면 켜집니다.
  * 감지된 동작이 없으면 5초 후 꺼집니다.
* 다음 상태일 때 **정상 작동**에서는 녹색 LED가:
  * **켜지지** 동작이 감지되어도 않습니다.
  * 배터리 부족을 나타내기 위해 2분마다 2번 빠르게 깜박입니다.

{% hint style="warning" %}
테스트 모드에서 10분이 지나면 장치는 정상 작동으로 돌아갑니다.
{% endhint %}

</details>

<details>

<summary>BR31 무선 도어 센서</summary>

BR31은 CR123A 리튬 배터리 2개로 전원이 공급되며 배터리 수명은 최대 10년입니다. 설치 요구 사항에 맞게 최대 2인치(5cm)까지 도어 간격 폭을 구성할 수 있습니다\
​

선택적으로 다음과 같이 구성할 수 있습니다. [범용 송신기](https://app.intercom.com/a/apps/q5re5q6g/articles/articles/10073110/show) 를 사용하면 내부 배선 단자를 통해 별도의 2선 센서에서 오는 신호를 무선 허브 장치(BP52, BK22, BE32, WH32, WH52)가 수신할 수 있는 무선 신호로 변환할 수 있습니다.

{% hint style="warning" %}
다음을 참조하세요. [BR31 설치 가이드](https://docs.verkada.com/docs/br31-quick-start-guide.pdf) 물리적 설치 지침은.
{% endhint %}

***

**Command 구성**

자석과 도어 센서 사이의 간격을 최대 2인치까지 구성합니다:

1. Verkada Command에서 다음으로 이동하세요. **모든 제품 > 알람** <img src="https://downloads.intercomcdn.com/i/o/q5re5q6g/1249453655/683bc76ce30dbc33f22b9856aa49/Screenshot+2024-11-12+at+10_52_55%E2%80%AFAM.png?expires=1746954000&#x26;signature=4ee1241a53a8401470bf2dfc33caa87c9ac0e746da62986334ba74aa7ed4cdb9&#x26;req=dSIjH817nodaXPMW3Hu4gdxs%2Fqk%2BnSczlyj%2B34iQDCSECUUTSFhz%2FVUtPJ6w%0Ang%3D%3D%0A" alt="" data-size="line">.
2. 알람 사이트를 선택하세요.
3. 왼쪽 탐색 메뉴에서 **장치** ![](https://downloads.intercomcdn.com/i/o/q5re5q6g/1247742602/38fe4aac31c50dd5b8dbdd0b1819/Screenshot+2024-05-24+at+2_55_07%E2%80%AFPM.png?expires=1731456000\&signature=fd466346930614bc96da7f40c73f662dcae52154969559160bcd606acd643980\&req=dSIjEc56n4dfW%2FMW3Hu4gUDRwA7jN3vQ2gDkzpjVR7%2BzASzE0rVD%2BDF9%2BHWc%0A9Q%3D%3D%0A).
4. 를 클릭하여 센서를 선택한 뒤 **장치 설정.**
5. 다음 아래에서 **감도**를 설정하여 센서의 감도를 조정하세요. 움직임이 클수록 자석이 문에서 더 멀리 떨어져 있어도 됩니다. 움직임이 최소이면 자석이 문에 가까이 있어야 함을 의미합니다.
6. (선택 사항) 필요에 따라 추가 설정을 구성합니다:
   * **범용 송신기 모드:** 이 옵션을 활성화하고 정상 상태를 설정하여 모든 유선 센서 신호를 무선 허브로 다시 전송합니다.
   * **감도:** 센서의 트리거 감도를 조정하세요. 옵션에는 적음, 보통, 많음의 움직임이 포함됩니다.
   * **도어 장기 열림(DHO) 지연:** 문이 지정된 지연 시간보다 더 오래 열려 있으면 알람이 트리거되도록 이 설정을 활성화합니다.
     * 알람은 문이 구성된 시간 동안 계속 열려 있을 때만 활성화됩니다.
     * 사용 가능한 지연 옵션: 30초, 60초, 5분 또는 10분.

       **참고:** DHO 경보는 다음 상태로 유지됩니다. *문 열림* 문이 닫힐 때까지.
   * **장치 음소거:** 이 기능을 활성화하면 장치는 알람을 트리거하지 않지만 신호 기록은 계속합니다.
   * **근처 카메라:** 시각적 맥락을 위해 도어 센서와 페어링할 카메라를 선택하세요.
   * **비디오 검증:** 이 기능을 활성화하면 센서가 트리거될 때 모니터링 담당자가 페어링된 카메라의 영상을 검토합니다. 사람이 감지되지 않으면 알람은 취소됩니다.

{% hint style="danger" %}
한 번 변경한 후에는 **반드시** 문을 열고 닫아 상태를 변경해야 센서가 Verkada Command에서 변경 사항을 반영할 수 있습니다.
{% endhint %}

***

**BR31 테스트**

* 상단 버튼을 눌러 **테스트 모드**를 활성화합니다. 테스트 모드에서 녹색 LED는 다음과 같이 동작합니다:
  * 센서가 자석에서 분리되면 켜짐(문 열림)
  * 센서가 자석 가까이 오면 꺼짐(문 닫힘)
* 다음 상태일 때 **정상 작동**에서는 녹색 LED가:
  * **켜지지** 센서가 자석에서 분리되면 켜지지
  * 배터리 부족을 나타내기 위해 2분마다 2\~3번 빠르게 깜박임

{% hint style="warning" %}
테스트 모드에서 10분이 지나면 장치는 정상 작동으로 돌아갑니다.
{% endhint %}

</details>

<details>

<summary>셀룰러 백업 모듈</summary>

ACC-CEL-LTE-2 셀룰러 백업 모듈은 BP52 알람 패널의 USB 2.0 연결로 전원이 공급되는 플러그 앤 플레이 솔루션입니다. 이 모듈은 자동으로 가장 사용 가능한 최상의 네트워크로 장애 조치를 수행하는 다중 네트워크 LTE 연결(AT\&T 및 T-Mobile)을 제공합니다. 알람 신호용 무제한 데이터 요금제가 라이선스에 포함되어 있습니다.

<div align="left" data-with-frame="true"><figure><img src="https://2064114606-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2FrEmOcNWqxxmX5H6uv7mG%2FScreenshot%202026-04-09%20at%2011.50.44%E2%80%AFAM.png?alt=media&#x26;token=1a1de694-444c-49bc-9f79-fff0da51eef5" alt=""><figcaption></figcaption></figure></div>

***

**셀룰러 장애 조치 테스트**

BP52에서 이더넷 케이블을 분리하세요. 허브 LED가 고정 파란색에서 깜박이는 파란색으로, 그리고 최종적으로 다시 고정 파란색으로 전환되는지 확인하세요. 무선 또는 유선 센서에서 트리거를 발생시킨 후 Command가 이벤트를 수신했는지 확인하세요.

</details>

***

{% hint style="info" %}
**작동하는 모습을 보고 싶으신가요?** 다음을 확인하세요. [비디오 튜토리얼](https://www.youtube.com/watch?v=XFxThjvXSDc).
{% endhint %}
