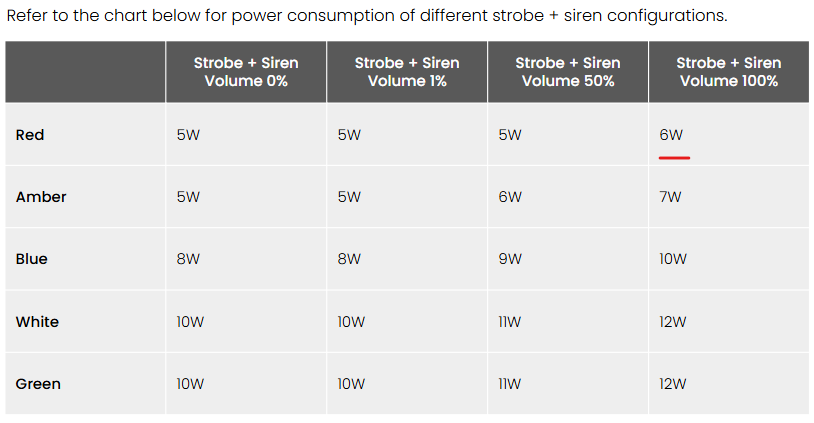

# BP32 알람 패널 구성 및 배터리 백업 추정기 BP32에는 키패드와 확장기를 연결하기 위한 RS-485 출력이 1개 포함되어 있습니다. 지원되는 장치를 연결하고 다양한 구성에 대한 배터리 백업 시간을 계산할 수 있습니다. *** ## BK22 키패드 연결 * **RS-485 연결(권장) -** 정전이나 연결 장애 시 BK22 키패드를 완전히 백업하려면, 다음을 사용하여 BP32에 연결하세요. **RS-485 Out** 포트. 이 연결은 BK22(밝기 80% 기준)와 BP32 모두에 최대 8시간의 배터리 백업을 제공합니다. * **LAN 연결 -** 더 간단한 설치를 위해 BK22 키패드를 다음을 통해 BP32에 연결하세요. **LAN**. 이렇게 하면 BP32에 최대 30시간의 배터리 백업이 제공되지만, BK22는 정전이나 연결 장애 시 백업되지 않습니다. ### 추가 구성 옵션 * **LAN:** WH52 무선 허브와 같은 장치를 연결하여 범위를 확장할 수 있습니다. * **RS-485 포트:** RS-485 Out 포트를 통해 추가 장치를 연결할 수 있습니다. 배터리 백업 시간은 구성에 따라 다릅니다: * **무선 리피터:** * WH32 1개가 연결된 BP32 * WH32 4개가 데이지 체인으로 연결된 BP32 * **유선 확장기:** * BE32 + 도어 접점 센서 8개가 연결된 BP32 * BE32 + 모션 센서 8개가 연결된 BP32 * **사이렌 및 스트로브:** * BZ32 1개가 연결된 BP32 *** ## BP32의 배터리 백업 시간 계산 연결된 장치의 총 전력 소모량을 기준으로 BP32 패널의 배터리 백업 가동 시간을 계산하세요. 이를 통해 정전 시 원하는 가동 시간을 계획하는 데 도움이 됩니다. 다음 공식을 사용하세요: **배터리 백업 시간(시간) = 42.9 Wh ÷ \[연결된 장치의 총 전력 소모량]** {% hint style="warning" %} BP32의 유효 배터리 용량은 42.9 Wh입니다. {% endhint %} **예시 구성** | | | | | -------------------------------------------- | --------- | ------------------------ | | **구성** | **전력 소모** | **사용 가능한 배터리 백업 시간(시간)** | | WH32 1개가 연결된 BP32 | 2.2 W | 최대 19시간 | | WH32 4개가 데이지 체인으로 연결된 BP32 | 2.81 W | 최대 15시간 | | BK22가 연결된 BP32(디스플레이 항상 켜짐, 밝기 80%) | 5.24 W | 최대 8시간 | | BK22가 연결된 BP32(디스플레이 항상 켜짐, 밝기 50%) | 4.51W | 최대 10시간 | | BK22가 연결된 BP32(디스플레이 항상 켜짐, 밝기 25%) | 4.01 W | 최대 11시간 | | BK22가 연결된 BP32(디스플레이 항상 켜짐, 밝기 1%) | 3.55 W | 최대 12시간 | | BE32 + 도어 센서 8개가 연결된 BP32 | 2.78 W | 최대 15시간 | | BE32 + 모션 센서 8개가 연결된 BP32 | 3.98 W | 최대 11시간 | | BE32 + 모션 센서 8개 + 15분 사이렌(1.7A) \*가 연결된 BP32 | 4.81W | 최대 9시간 | {% hint style="warning" %} 15분 사이렌 백업 시간은 빨간색 LED가 100% 볼륨으로 동작하는 것을 기준으로 합니다. BP32는 최대 RS-485 출력 6 W를 지원합니다. {% endhint %}
### 충전 시간 시스템은 배터리 충전을 위해 최소 5.35 W를 할당하며, 시스템 부하가 허용하면 추가 전력을 사용할 수 있습니다. 이 속도에서는 완전히 방전된 BP32 배터리가 약 11.5시간 내에 재충전됩니다.
