# BK22をセットアップする

Verkada BK22アラームキーパッドは、キーコードを使用してパーティションを警戒設定または警戒解除し、デバイスのステータスを表示し、侵入センサーを無線で接続するために使用される多機能デバイスです。

既存のアラーム配線を使用して、キーパッドをBP52アラームパネルに接続することもできます。これにより、既存の配線を再利用して設置の時間とコストを節約できるという利点があります。

***

### 要件

* BK22は水平（横向き）に取り付ける必要があります。
* 以下の表は、接続要件の概要を示しています。

|          |                   |                                                                   |                                                                   |
| -------- | ----------------- | ----------------------------------------------------------------- | ----------------------------------------------------------------- |
|          | **カメラのみのサイト**     | **センサーのみのサイト**                                                    | **カメラとセンサーの両方があるサイト**                                             |
| **接続要件** | PoE（インターネットおよび電源） | <p>BP52へのRS485</p><p>または</p><p>BP52と同じネットワーク上のローカルLANを使用したPoE</p> | <p>BP52へのRS485</p><p>または</p><p>BP52と同じネットワーク上のローカルLANを使用したPoE</p> |

{% hint style="warning" %}
BP52でLAN接続されたBK22を使用するには、キーパッドで最新のファームウェアが実行されている必要があります。ネットワークに接続されると、キーパッドは自動的に更新されます。機能をテストする前に、更新が完全に完了するのを待ってください。
{% endhint %}

***

## 設置（RS485）

{% stepper %}
{% step %}
**4芯ケーブルをBK22（背面にあります）の+、-、1A、1Bに接続します。**

{% hint style="info" %}
色はパネルの反対側と一致している必要があるため、注意してください。
{% endhint %}

<div align="left" data-with-frame="true"><figure><img src="https://4196460509-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2FecEb8dXj4hCHnNXDm09x%2FIMG_4201.png?alt=media&#x26;token=00baaa97-d4d8-4194-a2af-158aa3084d45" alt=""><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}

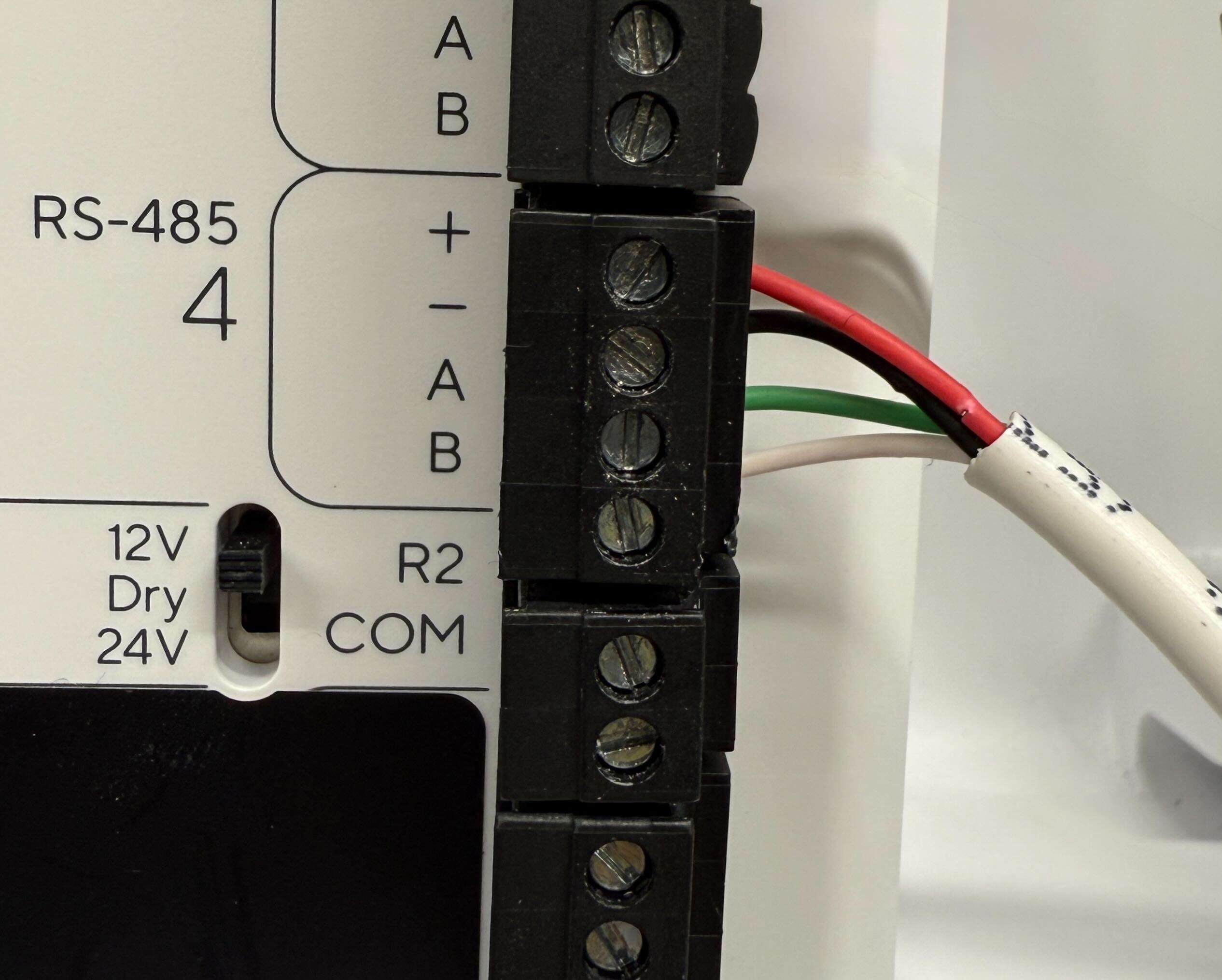

**ケーブルのもう一方の端をBP52に接続します。**

<div align="left" data-with-frame="true"><figure><img src="https://4196460509-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2FpWxoiooFYfRjGVxxdbjV%2FIMG_4206.jpg?alt=media&#x26;token=d78b0f2d-c617-4955-b905-cfa221a42a9c" alt=""><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
[**BK22のシリアル番号**](https://app.gitbook.com/s/NRq5qDDjsYNxwNzF1bcB/organization-settings/add-a-device-to-your-command-organization) **または注文番号をCommandに追加します。**

BK22の電源が入っており、Commandでオンラインになっていることを確認します。パネルがキーパッドを検出したら、 **確認** をクリックして接続を確立します。
{% endstep %}
{% endstepper %}

***

## 設置（PoE） ​

{% stepper %}
{% step %}
**PoEケーブルをBK-22の背面に接続します。BK22でもセンサーパーティションを表示できるようにするには、BP52とBK22が同じローカルネットワーク上にある必要があります。ビデオのモニターのみを使用する場合、カメラのみのパーティションではBP52は不要なため、デバイスはインターネットにアクセスできるだけで十分です。**
{% endstep %}

{% step %}
[**BK22のシリアル番号**](https://app.gitbook.com/s/NRq5qDDjsYNxwNzF1bcB/organization-settings/add-a-device-to-your-command-organization) **または注文番号をCommandに追加します。**
{% endstep %}

{% step %}
**BK22の電源が入っており、Commandでオンラインになっていることを確認します。LANベースのキーパッドでは、2つのイベントが表示されるはずです**

a. 「Online」：キーパッドがインターネットアクセスを持っていることを示します\
b. 「Connected to panel」：キーパッドがBP52に接続していることを示します。

<div align="left" data-with-frame="true"><img src="https://4196460509-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2Fgit-blob-07528d6a4384e1c0dda7ddbf7c841a2323641f13%2Fb228afcfbaa4044c0977dd2096758dd6d965ea79.png?alt=media" alt="" width="298"></div>
{% endstep %}
{% endstepper %}

***

## 設定

{% stepper %}
{% step %}
**以下の画像は、BK22のデフォルトのランディング画面を示しています。この画面を使用して、次の操作を行うと警戒設定／警戒解除のステータスを表示または変更できます** [**アラームキーコードを追加**](https://help.verkada.com/new-alarms/ja/she-ding/alarm-sites/configure-new-alarms-site-settings)**.**

<div align="left" data-with-frame="true"><figure><img src="https://4196460509-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2F6fMcGFTzQn9qtwIQ5ogr%2FScreenshot%202026-04-09%20at%2010.51.02%E2%80%AFAM.png?alt=media&#x26;token=b7726e48-c6d4-43e0-b21d-38e943d7672c" alt=""><figcaption></figcaption></figure></div>
{% endstep %}

{% step %}
**警戒設定／警戒解除機能をテストするには、キーコードを入力します。ここでは、アラームシステム用に設定されたすべてのパーティションを確認できます。**

a. パーティションが1つしかない場合は、以下の画像が表示されます。

<div align="left" data-with-frame="true"><figure><img src="https://4196460509-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2F03x7RcVsanm0O2D2XjJ4%2FScreenshot%202026-04-09%20at%2010.49.57%E2%80%AFAM.png?alt=media&#x26;token=18102d2f-0e3c-481f-8f39-d65396290586" alt="" width="563"><figcaption></figcaption></figure></div>

b. 詳細をさらに設定するには、右上をクリックします。ここでは、次の項目を設定できます。

* **コンソールLED**
* **音量**
* **明るさ**
* **次の時間で画面をロック** - キーコード入力後、デバイスが再ロックされるまでの無操作時間。
* **ホーム画面** - 選択可能なホーム画面タイプ。アナログ時計、星雲の背景、デフォルトのデジタル時計から選択できます。
* **アラーム音** - アクティブなアラームがあるときにアラームコンソールが出す音。
* **モード** - ダークまたはライトの配色。
* **ドアチャイム** - キーパッドの「デバイス」＞「Device」＞「Play Chime」で、デバイス配下のドア接点を選択します

<div align="left" data-with-frame="true"><figure><img src="https://4196460509-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2FAlcDBbc8B2Ew4fDoqypN%2FScreenshot%202026-04-09%20at%2010.48.47%E2%80%AFAM.png?alt=media&#x26;token=ac15f71b-e2f7-4f20-ba75-cb8b683b8c30" alt=""><figcaption></figcaption></figure></div>

c. ホーム画面で右にスワイプすると、サイト内のすべてのデバイスの一覧を表示できます。デバイスをクリックすると、その過去のイベントや詳細情報を表示できます。
{% endstep %}
{% endstepper %}

{% hint style="danger" %}
キーコードがBK22に入力されると、1分30秒の間はキーコードを再入力しなくてもデバイスを警戒設定または警戒解除できます。左上隅の戻るボタンを押すことで、このタイマーを上書きしてデバイスをすぐにロックできます。
{% endhint %}

{% hint style="warning" %}
次の [設置ガイド](https://docs.verkada.com/docs/bk11-bk21-quick-start-guide.pdf) に従って、機能をテストした後にキーパッドを取り付けてください。
{% endhint %}

***

{% hint style="info" %}
**実際の動作を見たいですか？** 次の [ビデオチュートリアル](https://www.youtube.com/watch?v=QQjRVjokCO4).
{% endhint %}
