BE32を数珠つなぎ接続できるように準備し、セットアップ時の正しい距離を指定する
BE32 アラーム拡張器は、Verkada アラームシステムのカバレッジを拡張します。この拡張器を使用すると、複数の有線センサーを 1 本の RS-485 ケーブル配線にまとめて、BP52 アラームパネルへ接続できます。アラームパネルの RS-485 ポートごとに、最大 4 台の BE32 をデイジーチェーン接続できます。
BE32 をデイジーチェーン接続する前に、すべて最新のファームウェアバージョンである必要があります。
BE32 を Command に追加します。
BE32 をアラームサイトに追加します.
RS-485 を介して BE32 を BP52 に直接接続します。
デバイスは自動的に更新を開始するはずです。数分以内にデバイスはオレンジ色に点滅し始めます。LED が点滅を停止し、少なくとも 1 分間青色点灯のままになるまでは、接続を外さないでください。これは更新が完了したことを示します。全体の処理には約 10 分かかります。
BE32 ユニットが下図のように設置されている場合、2 台目のデバイスは、最初に BP52 アラームパネルに直接接続されていなかった限り、最新のファームウェアに更新されません。
BE32 ユニットをデイジーチェーン接続する場合、ケーブル長が制約要因になります。データの整合性と 4 線式センサーへの適切な電力供給を確保するため、デイジーチェーン接続する BE32 の台数に応じて、以下の表の最大距離ガイドラインに従ってください。
表の距離は、BE32 リレーに出力デバイスが接続されていないことを前提としています。リレーを使用する場合は、各 BE32 に外部電源が必要です。
BE32
18 AWG の場合、パネルから最後のデバイスまでの最大配線長
22 AWG の場合、パネルから最後のデバイスまでの最大配線長
1
2625 フィート / 800 m
1150 フィート / 350 m
2
2130 フィート / 650 m
820 フィート / 250 m
3
1800 フィート / 550 m
650 フィート / 200 m
4
1475 フィート / 450 m
490 フィート / 150 m
18 AWG ケーブルは、抵抗が低いため、より長いデイジーチェーンを可能にします。

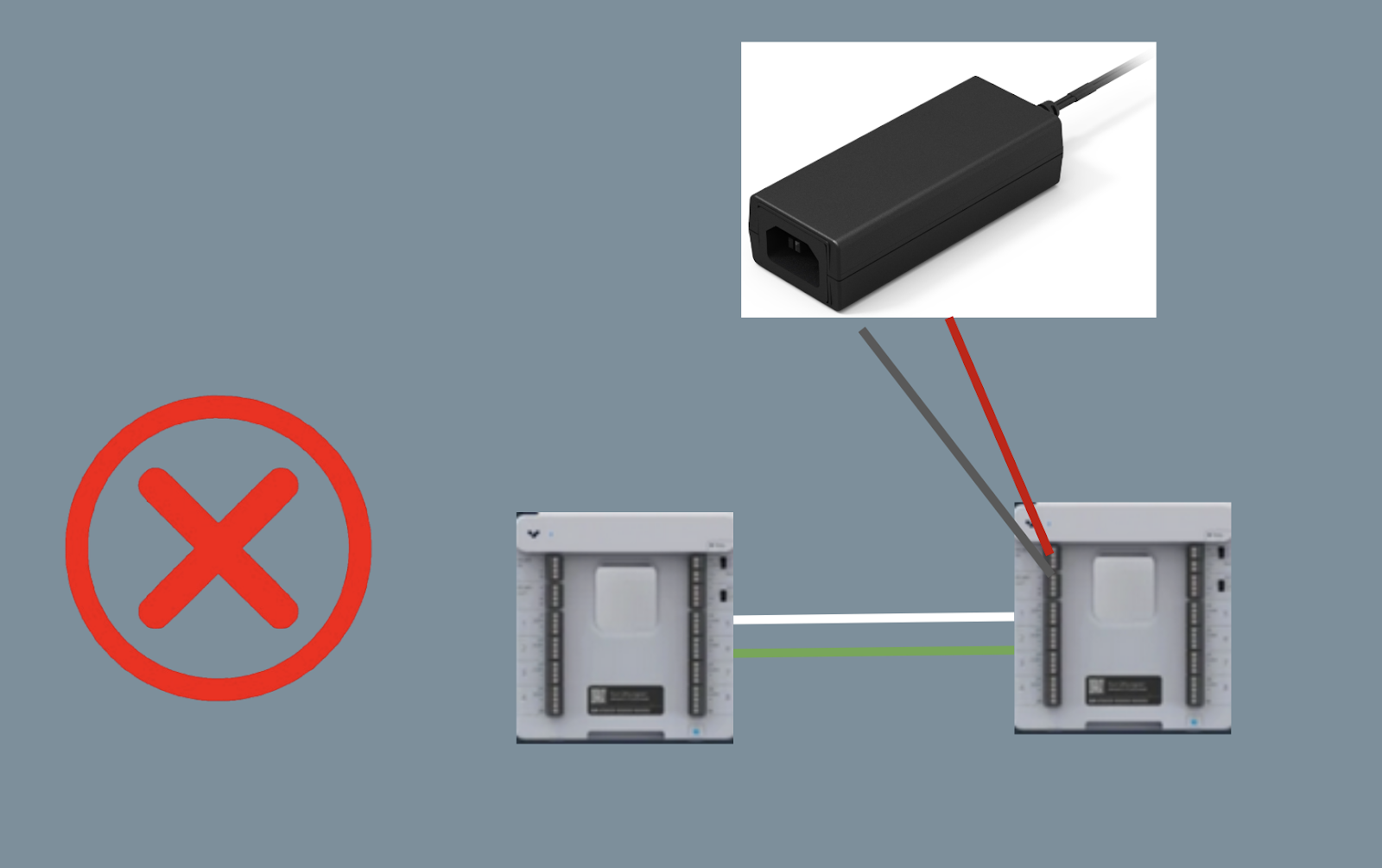

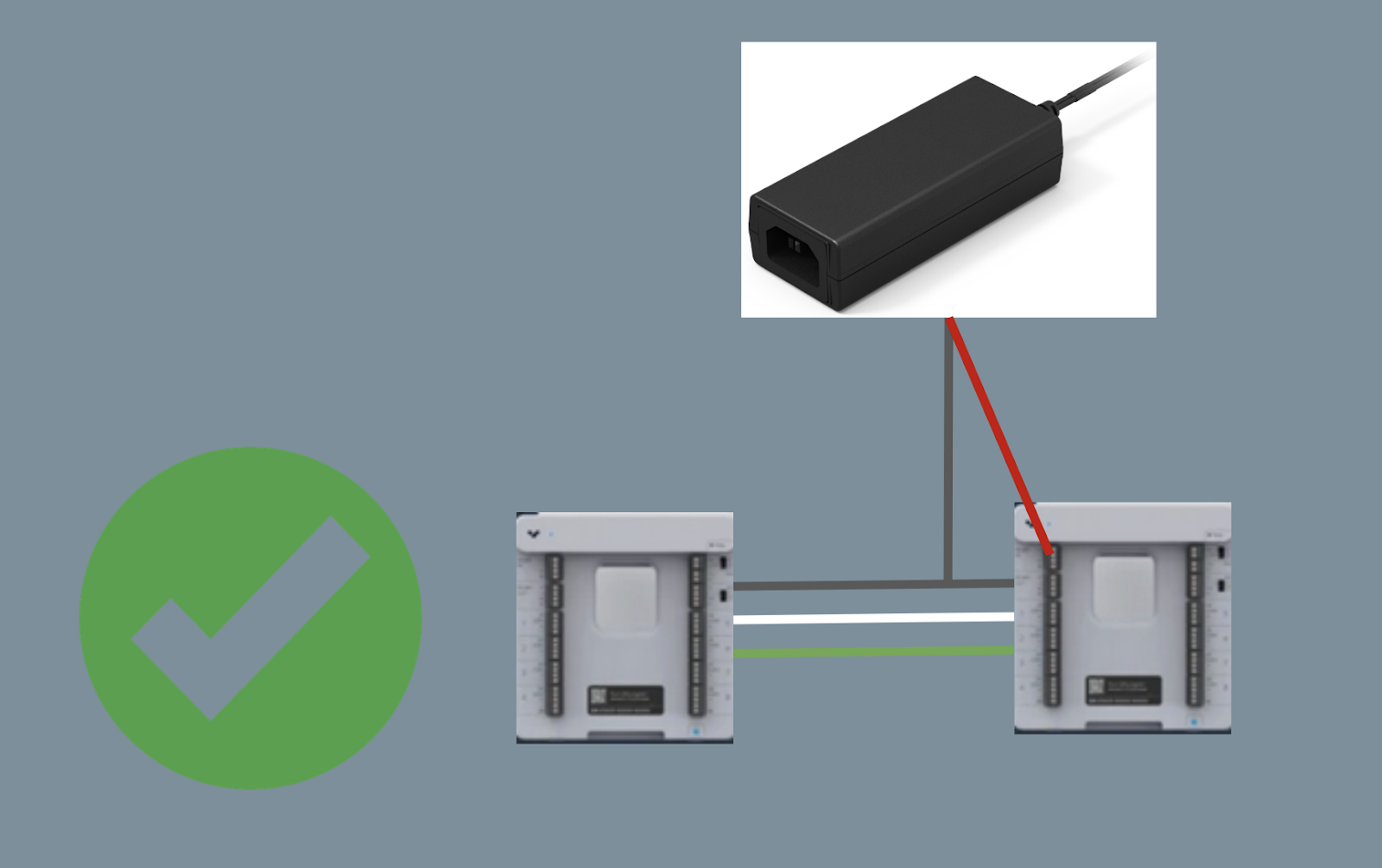

出力デバイス（サイレン、ストロボなど）が接続されている場合、またはケーブル長の上限に達している場合は、補助電源として Verkada ACC–WA–30W/12V スイッチング電源を使用する必要があります。外部電源（10〜36V）を使用する場合は、デバイスの負極を含めることで、RS-485 デバイスが同じ基準グラウンドに接続されるようにしてください。
