FAQ sur les installations sans fil

• Prévoir plus de concentrateurs que l’estimation initiale. En devisant 1,5x le nombre initial, vous augmentez la probabilité d’un déploiement réussi dès la première tentative.

• Évitez les emplacements de concentrateurs et de capteurs où le signal traverse un mur.

• Validez la connectivité et le fonctionnement sur site avant de finaliser l’installation.

• Les murs plus fins en bois/plastique/verre n’interféreront pas avec le signal autant que des murs en métal ou en béton.

• Ne supposez jamais que les concentrateurs fourniront une couverture au-delà de leur niveau d’étage. Si un capteur est situé à un autre étage, installez toujours un concentrateur supplémentaire à ce niveau.

• Ne montez jamais un capteur directement sur une porte ou un cadre métallique. Cela réduira drastiquement sa connectivité sans fil, même si le concentrateur est à proximité. Voir Guide de dépannage BR31 pour plus d’informations.

• Ne préconfigurez pas les capteurs sans fil, car cela peut les associer involontairement à des concentrateurs, causant des problèmes de portée sur site. Si la préconfiguration est nécessaire, ne préconfigurez que les autres matériels et laissez les capteurs sans fil hors tension.

Cela dépendra de la configuration de votre bâtiment, du matériau des murs, de l’emplacement d’installation, etc. La meilleure façon de connaître approximativement le nombre de concentrateurs sans fil nécessaires nécessite un plan d’étage et une visite sur site.

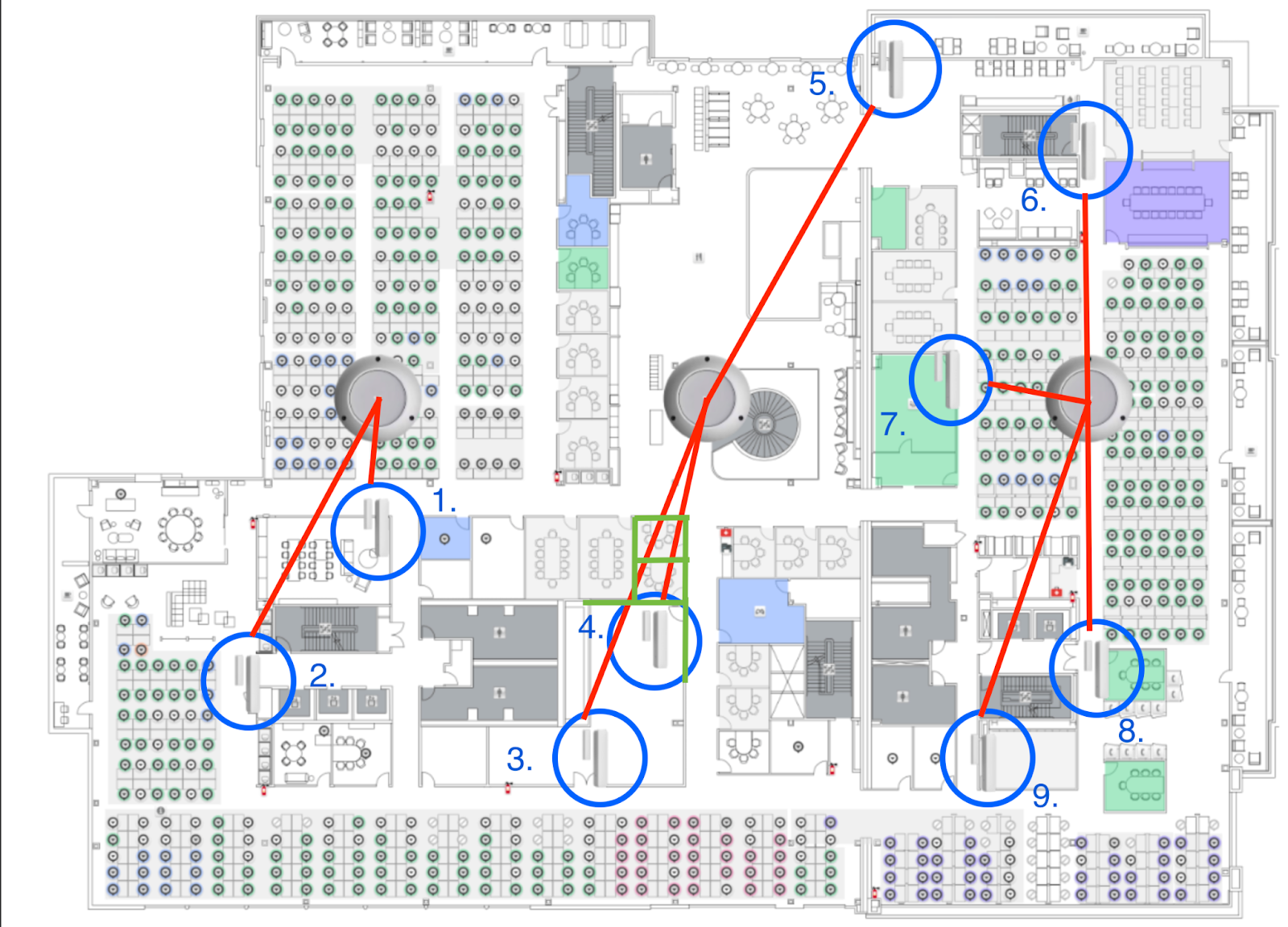

Par exemple, le 3e étage du siège de Verkada comporte une grande zone avec neuf capteurs sans fil marqués par des cercles bleus.

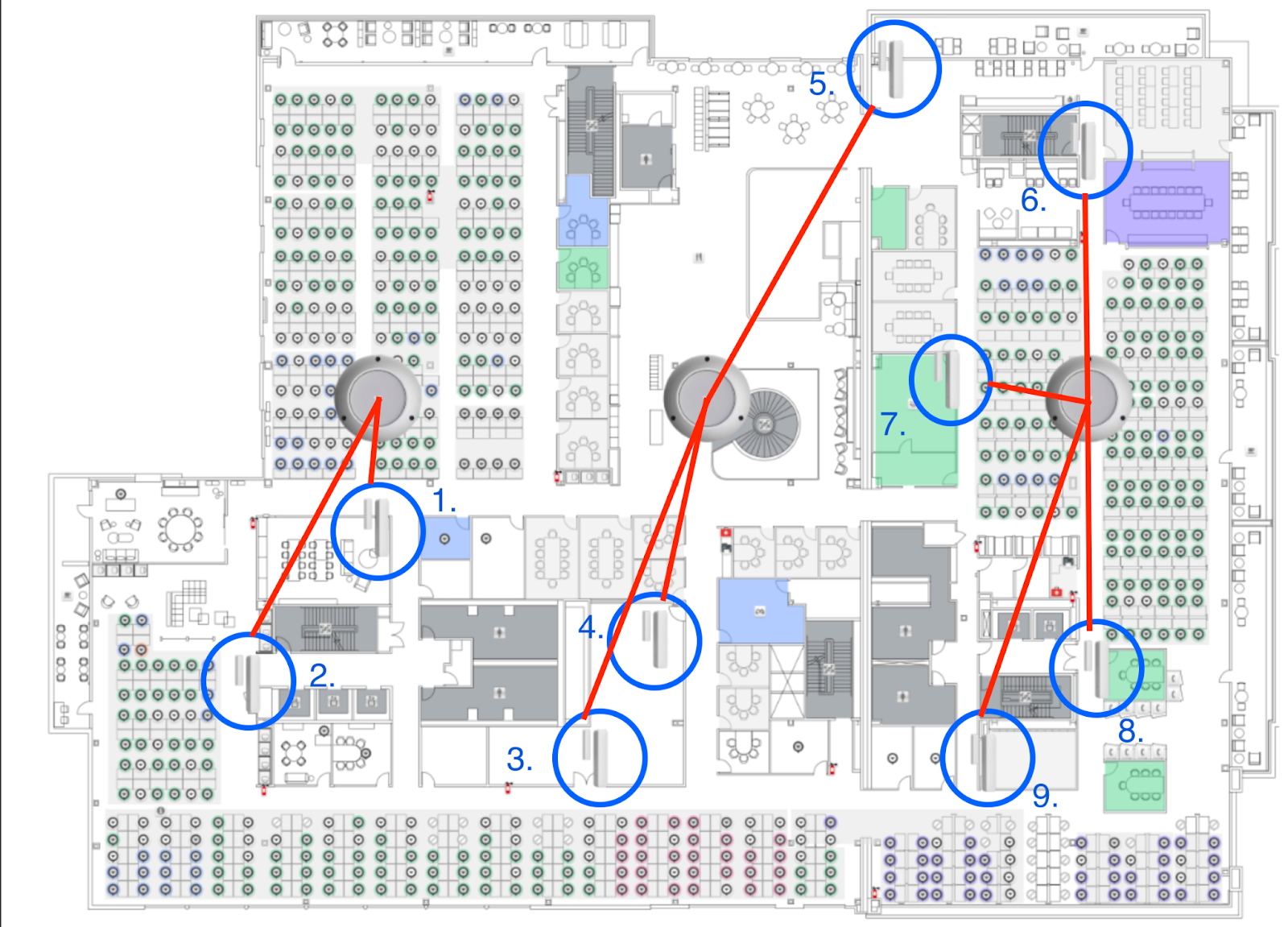

Un déploiement minimal de concentrateurs, comme les trois montrés ci-dessus, laissera de nombreuses zones avec une couverture médiocre. Par exemple, le concentrateur du milieu dessert les capteurs 3 et 4, qui sont à 18–21 m (60–70 pieds) et situés à l’intérieur d’une pièce. Leur positionnement peut causer des problèmes de signal en raison de trois murs bloquant le signal du concentrateur, comme indiqué en vert dans la capture d’écran ci‑dessous.

Le concentrateur de droite peut également rencontrer des problèmes de connectivité. Le capteur 9 doit transmettre à travers plusieurs murs, réduisant la puissance du signal, tandis que le capteur 7 se trouve du côté sécurisé de la pièce, nécessitant que le signal passe par une porte. De plus, la puissance du signal ne peut être déterminée avec précision qu’après l’installation finale du concentrateur et des capteurs, ce qui rend difficile la garantie de l’efficacité de ce déploiement.

Pour garantir une couverture appropriée, prévoyez toujours plus de concentrateurs que l’estimation initiale.

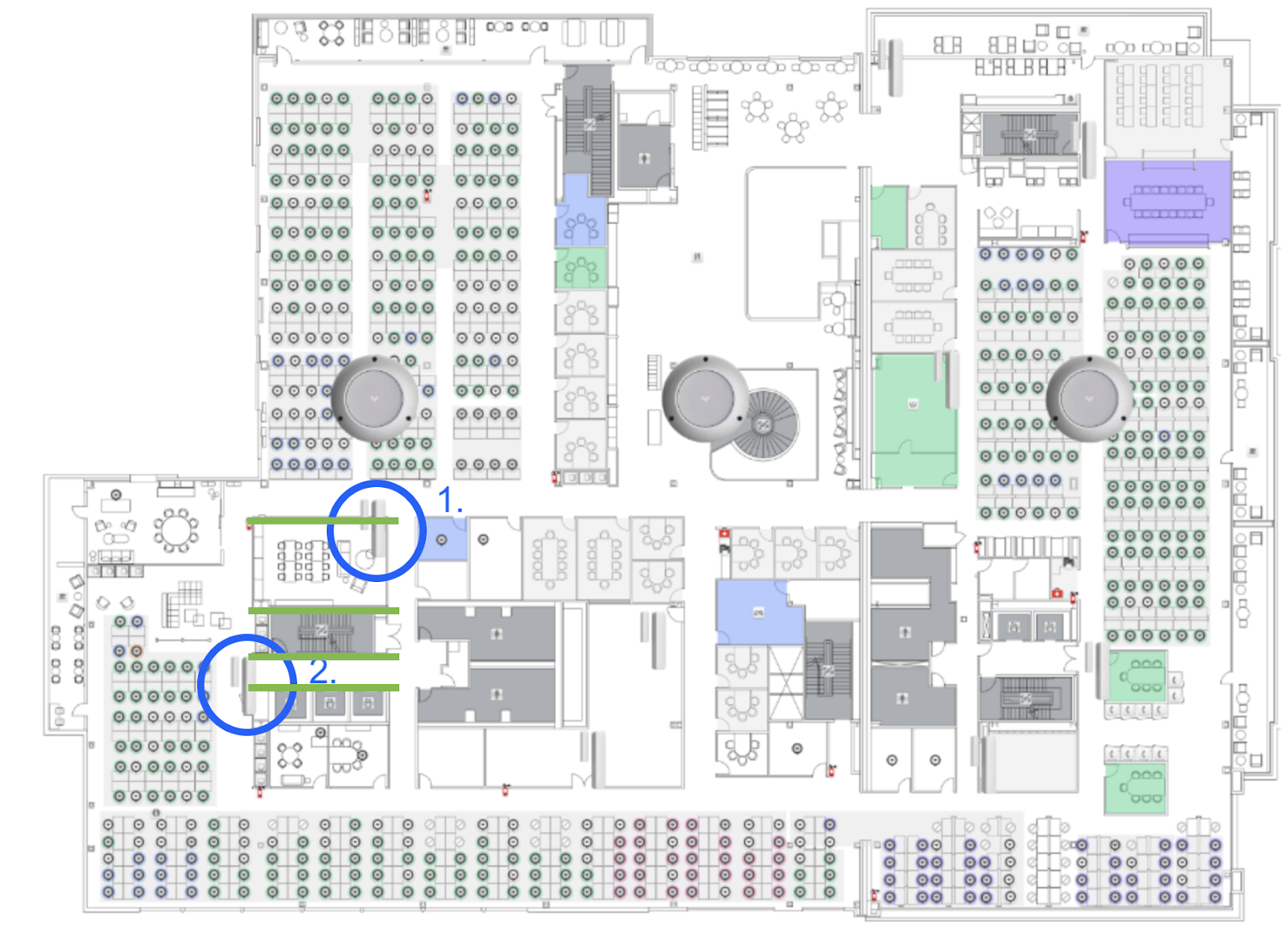

Par exemple, considérez les capteurs 1 et 2, cerclés en bleu ci‑dessous. Le capteur 1 a un concentrateur positionné à proximité, offrant une couverture solide. Cependant, le capteur 2 nécessite un concentrateur supplémentaire en raison des quatre murs (mis en évidence en vert) obstruant le chemin du signal.

Pour résoudre cela, nous placerons un concentrateur à côté du capteur 2.

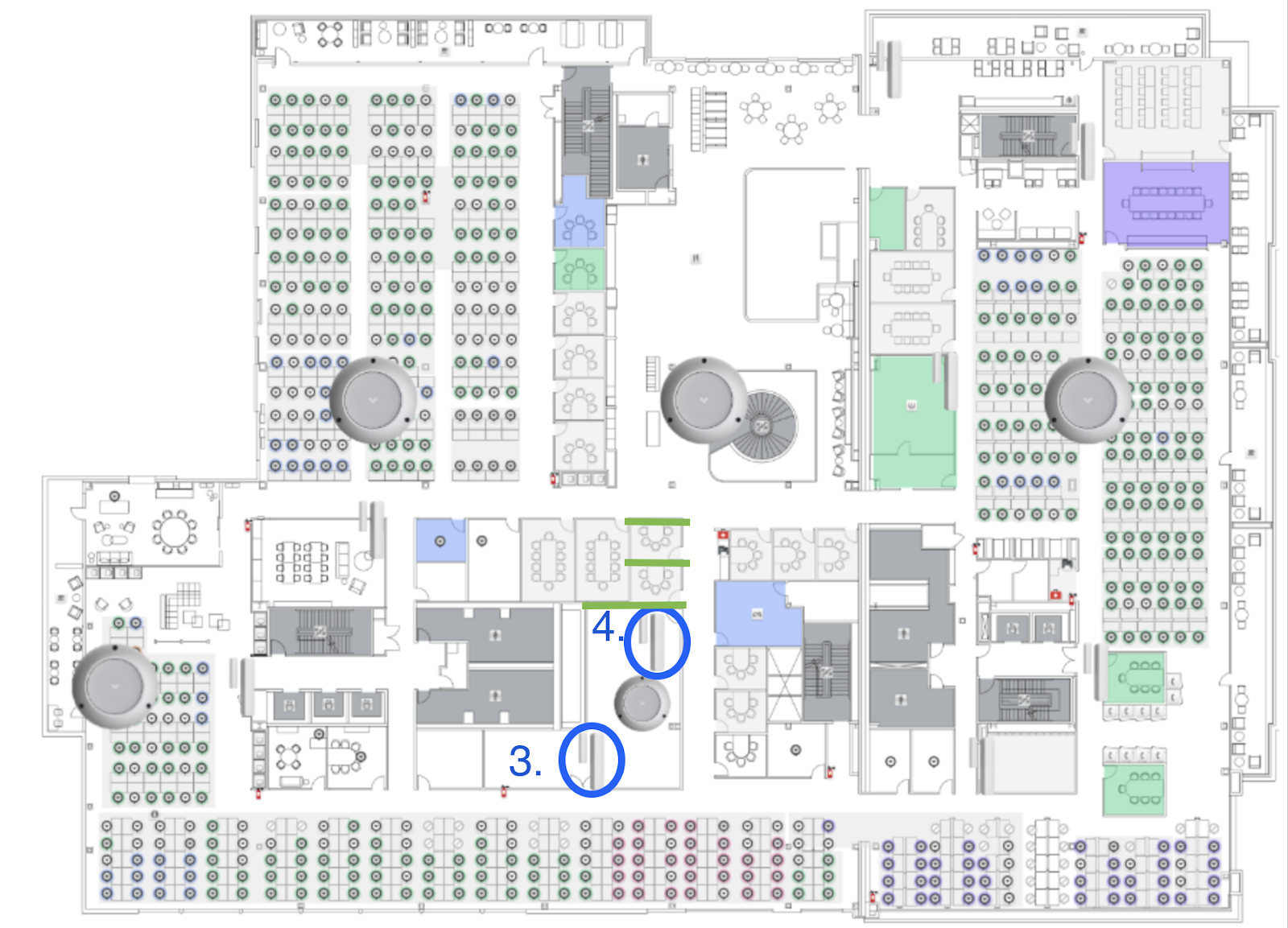

Ensuite, considérez les capteurs 3 et 4. Étant donné qu’ils sont à l’intérieur d’une pièce, leur signal sans fil doit traverser trois murs pour atteindre le concentrateur central. Nous placerons un concentrateur supplémentaire dans cette zone pour assurer une couverture adéquate.

En passant aux capteurs 5 et 6, nous repositionnerons le concentrateur du milieu vers un emplacement plus optimal. Ces capteurs sont légèrement hors portée des deux concentrateurs sans fil proches, nous rapprocherons donc le concentrateur pour améliorer la connectivité.

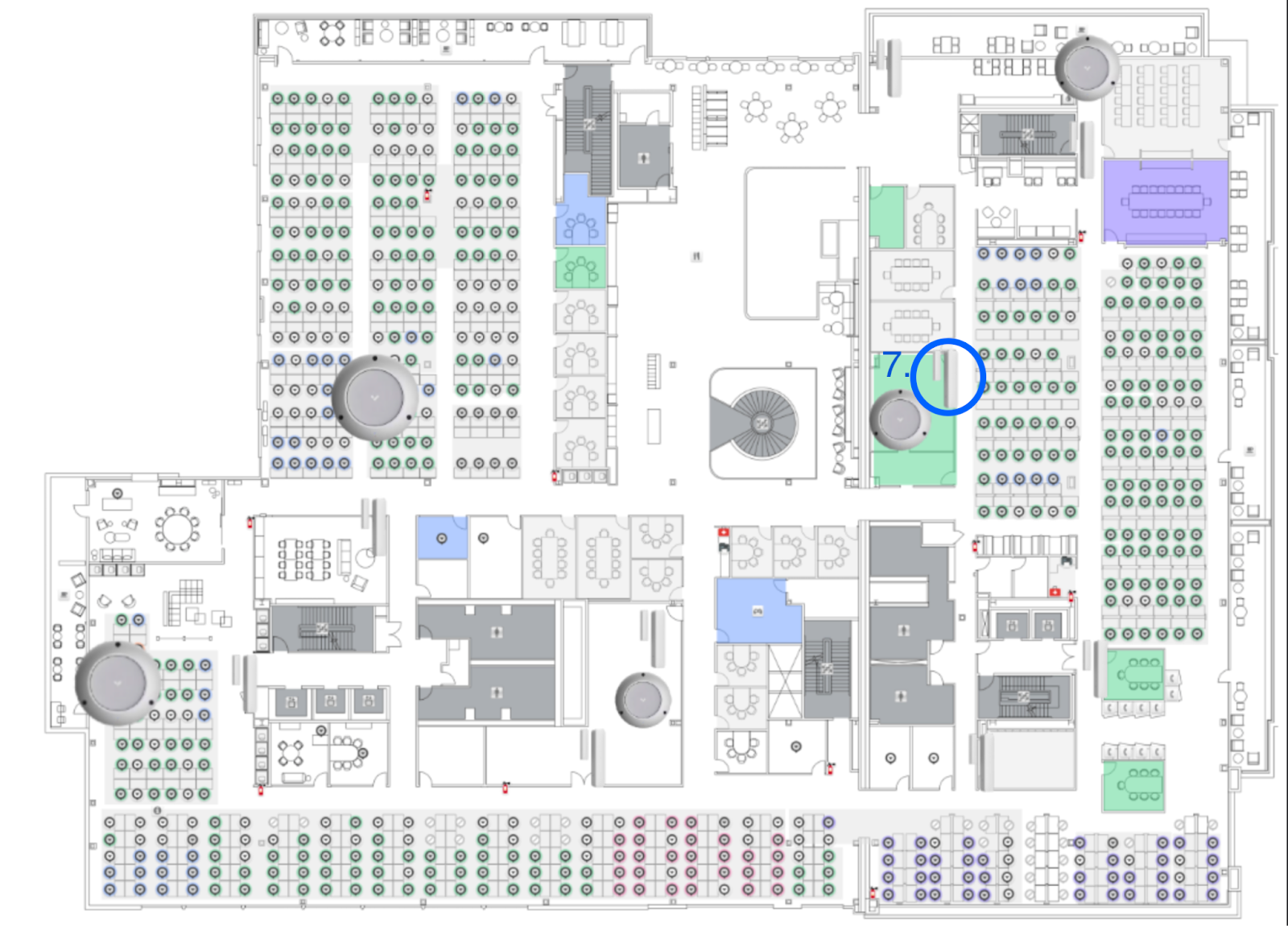

Le capteur 7 se trouve à l’intérieur d’une pièce, nécessitant que les signaux traversent la porte pour communiquer. Pour résoudre cela, nous repositionnerons le concentrateur le plus à droite à l’intérieur de la pièce pour une meilleure connectivité.

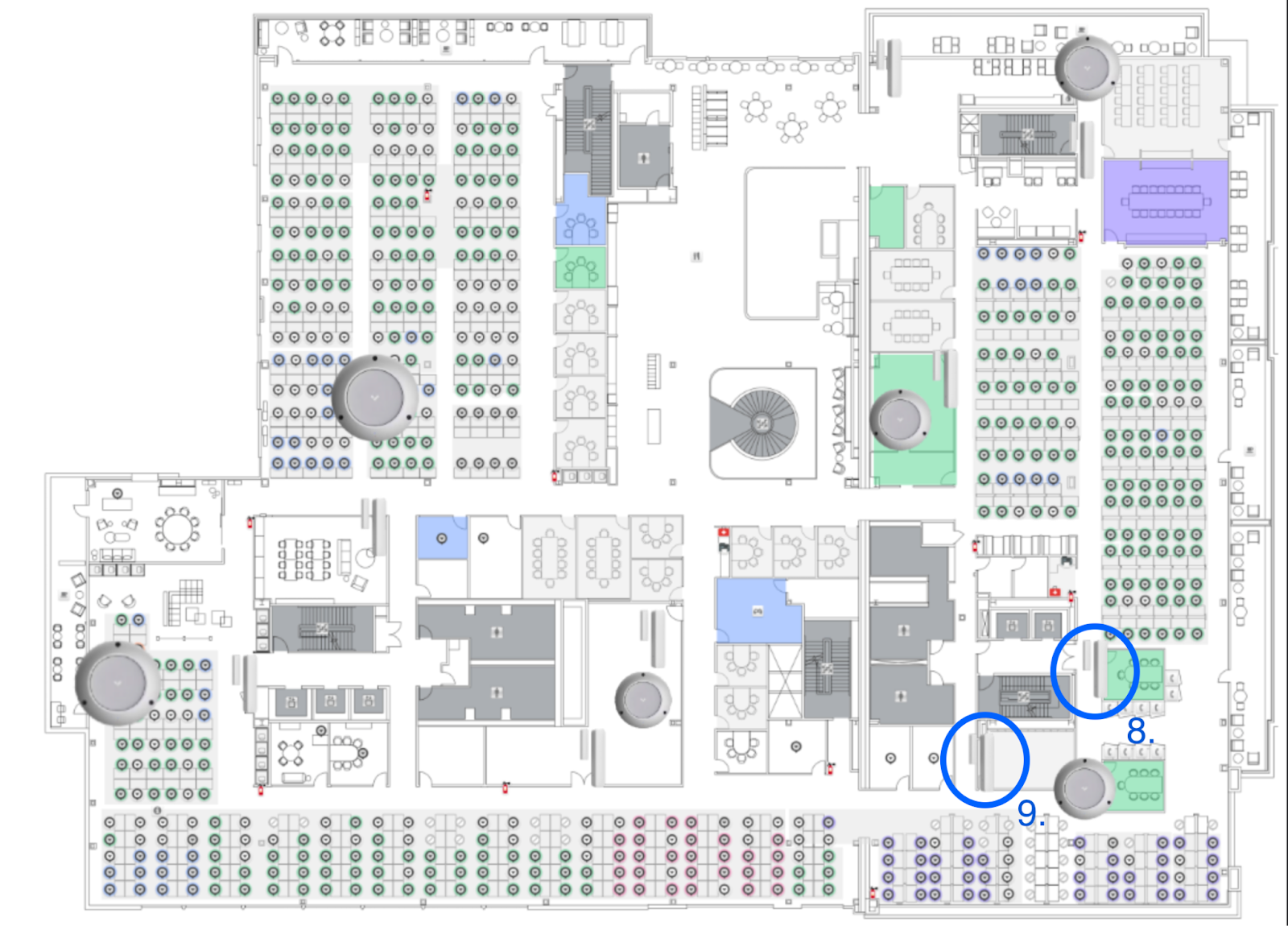

Enfin, les capteurs 8 et 9 ont besoin d’un concentrateur plus proche pour maintenir une puissance de signal élevée.

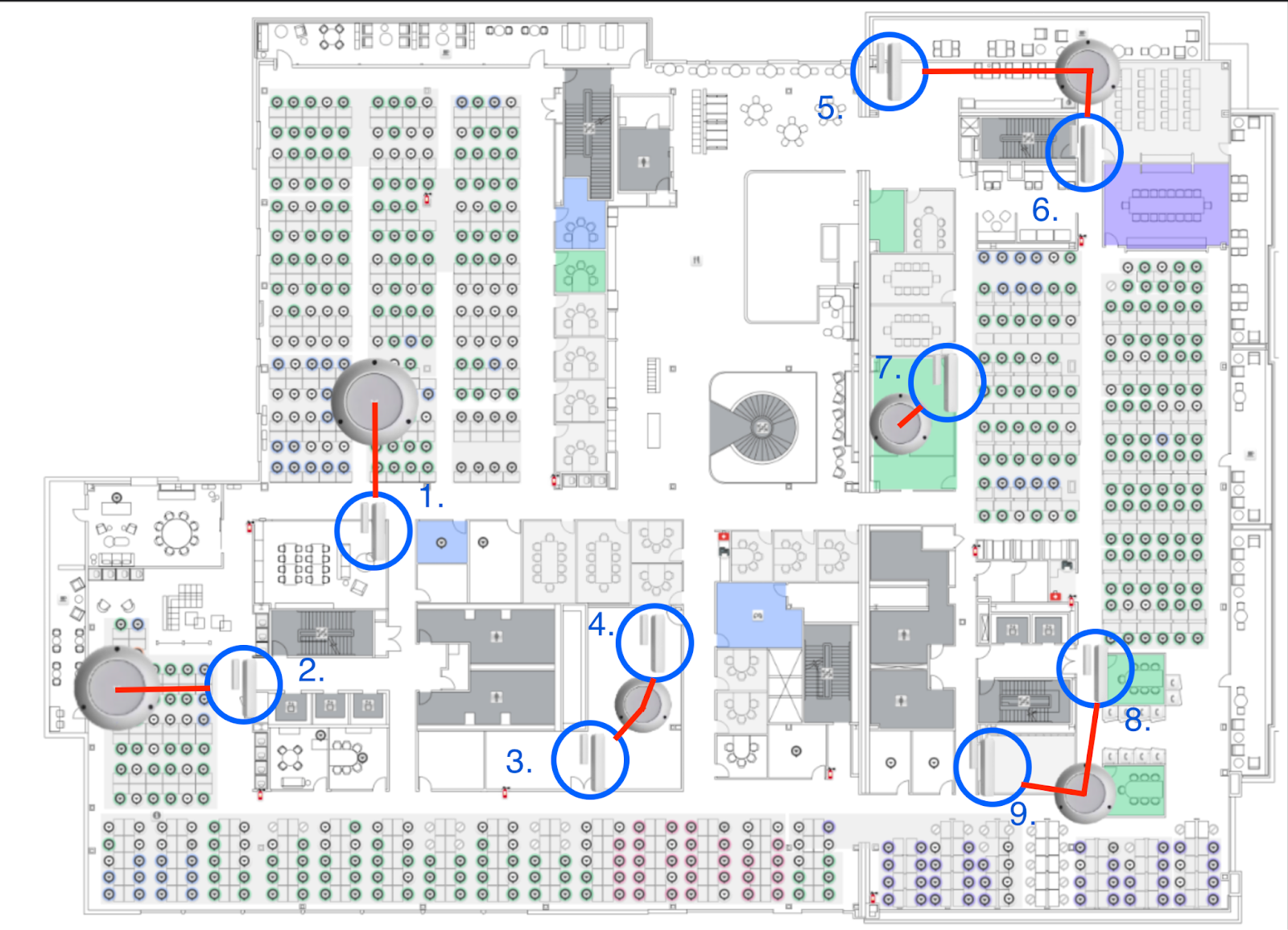

Exemple de déploiement optimisé

Dans notre plan d’étage révisé, nous avons doublé le nombre de concentrateurs sans fil pour minimiser les problèmes potentiels de signal avec les capteurs sans fil. De plus, les concentrateurs sont maintenant placés du côté sécurisé des pièces, éliminant la nécessité que les signaux traversent des murs ou des portes.

La portée en conditions réelles varie en raison de nombreux facteurs imprévisibles, y compris l’environnement du site. Des variables telles que le plan d’étage, le nombre de murs, l’épaisseur des murs, le matériau des murs et la hauteur des étages influent sur la puissance du signal entre le concentrateur et le capteur, rendant difficile l’estimation d’une portée exacte.

Prévoyez toujours plus que le nombre de concentrateurs que vous pensez nécessaire.

La portée en ligne de vue sans fil entre le capteur et le concentrateur est d’environ 300 pieds (environ 91 mètres), mesurée dans des conditions idéales — un champ ouvert sans murs, obstacles ou interférences. Étant donné que les environnements intérieurs ne répondent pas à cette définition, s’appuyer sur la portée en ligne de vue pour des déploiements sans fil peut entraîner des problèmes de signal et une expérience d’alarme peu fiable.

Nous recommandons les concentrateurs sans fil WH52 et WH32 pour leur couverture uniforme, garantissant de meilleures performances sans fil.

La portée sans fil du répéteur doit être considérée comme identique à celle de tout autre capteur sans fil. Pour étendre efficacement la couverture, placez le répéteur à mi‑distance entre le concentrateur auquel il se connecte et la zone d’écart du capteur sans fil, afin d’assurer une connexion fiable.

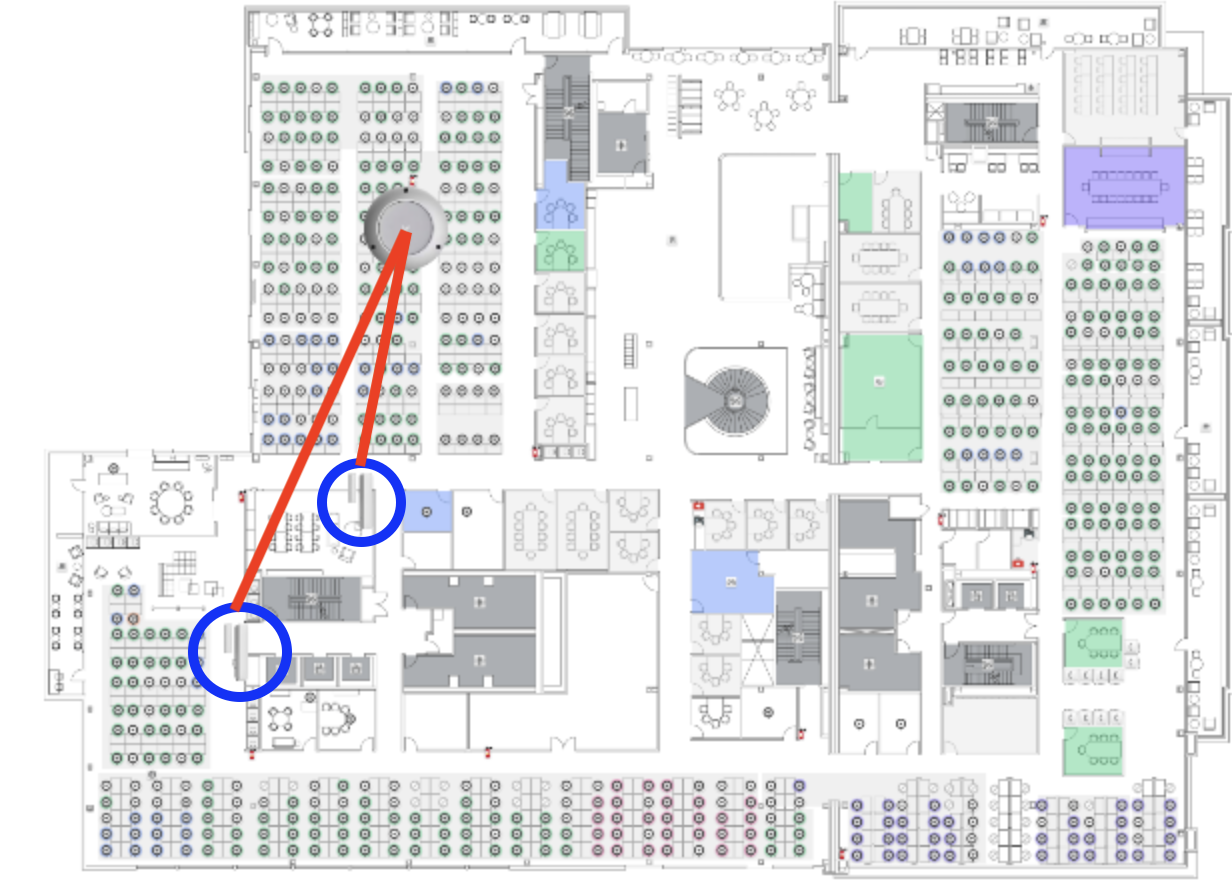

Par exemple, considérez le plan d’étage du 3e étage du siège de Verkada, cette fois avec un seul concentrateur sans fil.

Le capteur du bas peut rencontrer des problèmes de portée en raison de la distance et des interférences des murs. Si le déploiement d’un PoE pour un concentrateur supplémentaire est trop coûteux ou impraticable, vous pouvez utiliser un répéteur WH32 alimenté par un adaptateur secteur.

Un placement approprié garantit une couverture fiable entre le capteur et le concentrateur, permettant une répétion efficace du signal.

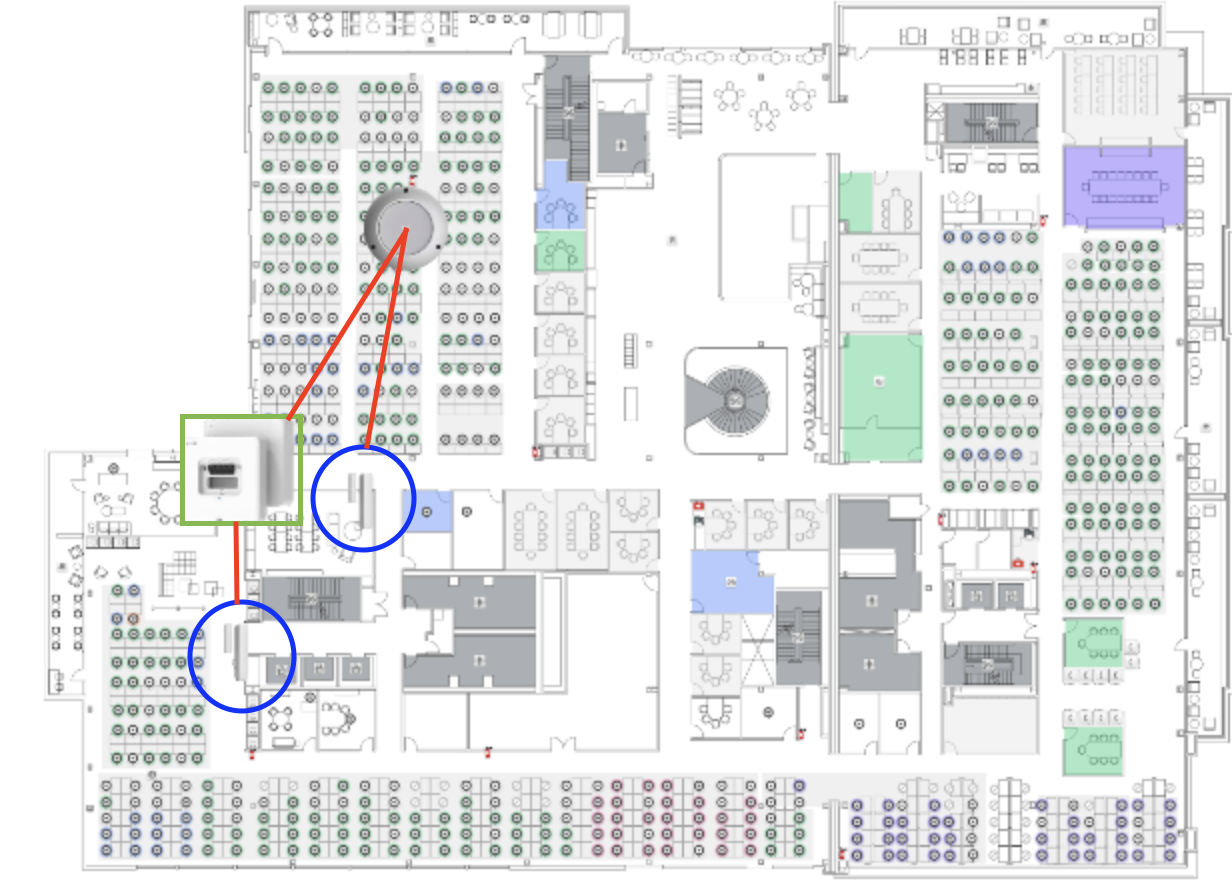

Dans cet exemple, le répéteur est placé entre les deux dispositifs pour assurer une couverture et des performances optimales.
