Chaîner plusieurs BE32 en série

Préparez les BE32 pour le chaînage en série et spécifiez les distances correctes pour l’installation

L’extension d’alarme BE32 étend la couverture d’un système d’alarme Verkada. L’extension peut être utilisée pour consolider plusieurs capteurs filaires en une seule liaison par câble RS-485 vers le boîtier d’alarme BP52. Vous pouvez chaîner en guirlande jusqu’à 4 unités BE32 par port RS-485 sur un boîtier d’alarme.

---

Mettre à jour le micrologiciel

Avant de pouvoir chaîner les BE32 en guirlande, ils doivent tous être sur la dernière version du micrologiciel.

1

Ajouter le BE32 à Command.

2

Ajouter le BE32 à un site d’alarme.

3

Connecter directement le BE32 au BP52 via RS-485.

4

L’appareil devrait automatiquement commencer la mise à jour. L’appareil commencera à clignoter en orange dans les quelques minutes qui suivent. Ne le déconnectez pas tant que la LED n’a pas cessé de clignoter et reste allumée en bleu fixe pendant au moins une minute, ce qui indique que la mise à jour est terminée. Le processus complet dure environ 10 minutes.

Si les unités BE32 sont installées comme montré ci‑dessous, le deuxième appareil ne se mettra pas à jour vers le dernier micrologiciel sauf s’il a été initialement connecté directement au boîtier d’alarme BP52.

---

Longueur de câble requise

Lors du chaînage en guirlande des unités BE32, la longueur du câble est un facteur limitant. Pour garantir l’intégrité des données et une alimentation correcte pour les capteurs à 4 fils, suivez les directives de distance maximale dans le tableau ci‑dessous en fonction du nombre de BE32 devant être chaînés en guirlande.

Les distances dans le tableau supposent qu’aucun dispositif de sortie n’est connecté aux relais du BE32. Si vous prévoyez d’utiliser les relais, une alimentation externe est requise pour chaque BE32.

BE32s	Longueur maximale de câble depuis le boîtier jusqu’au dernier appareil pour du 18 AWG	Longueur maximale de câble depuis le boîtier jusqu’au dernier appareil pour du 22 AWG
1	2625 pi / 800 m	1150 pi / 350 m
2	2130 pi / 650 m	820 pi / 250 m
3	1800 pi / 550 m	650 pi / 200 m
4	1475 pi / 450 m	490 pi / 150 m

Le câble 18 AWG permet des chaînages plus longs en raison de sa résistance plus faible.

---

Exigence d’alimentation

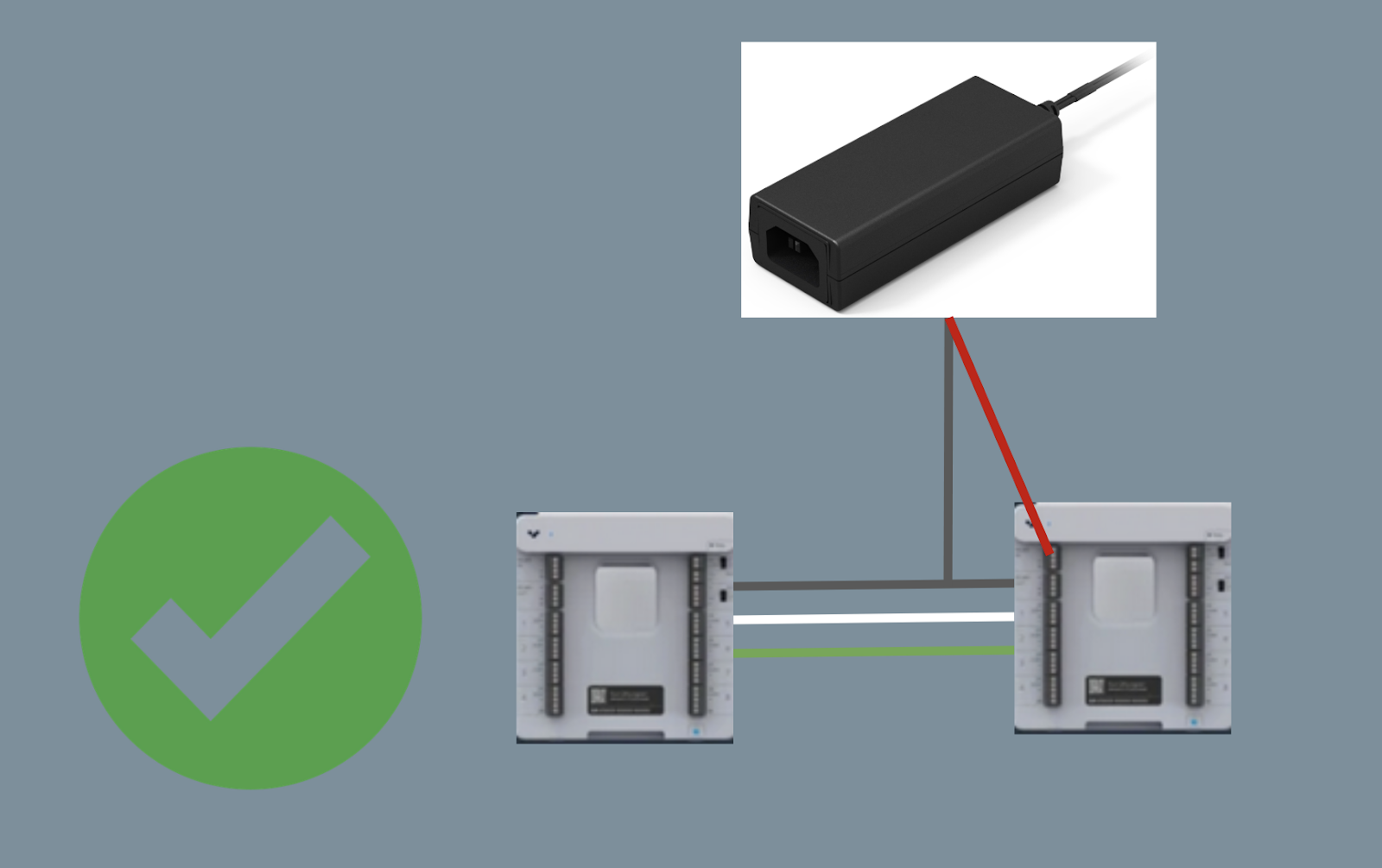

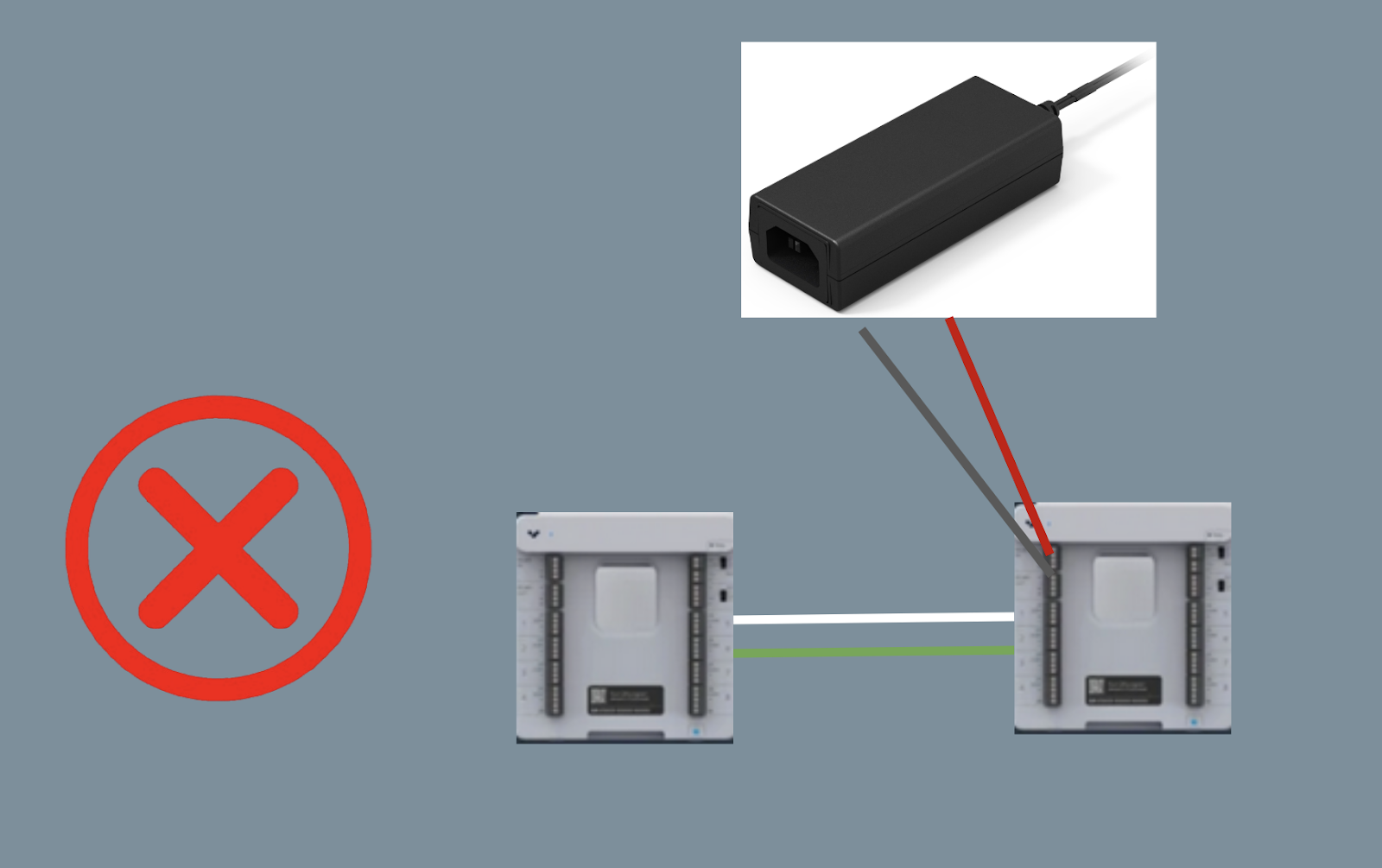

L’alimentation commutée Verkada ACC–WA–30W/12V pour alimentation complémentaire doit être utilisée si des dispositifs de sortie (sirènes, stroboscopes, etc.) sont connectés ou si les limites de longueur de câble sont atteintes. Lors de l’utilisation d’une alimentation externe (10‑36 V), assurez‑vous que les dispositifs RS‑485 sont connectés au même plan de référence en incluant la borne négative de l’appareil.
