Calculer combien de batteries sont nécessaires pour le BP52

Calculez le nombre de batteries VBX nécessaires pour fournir l’autonomie souhaitée en cas de panne de courant

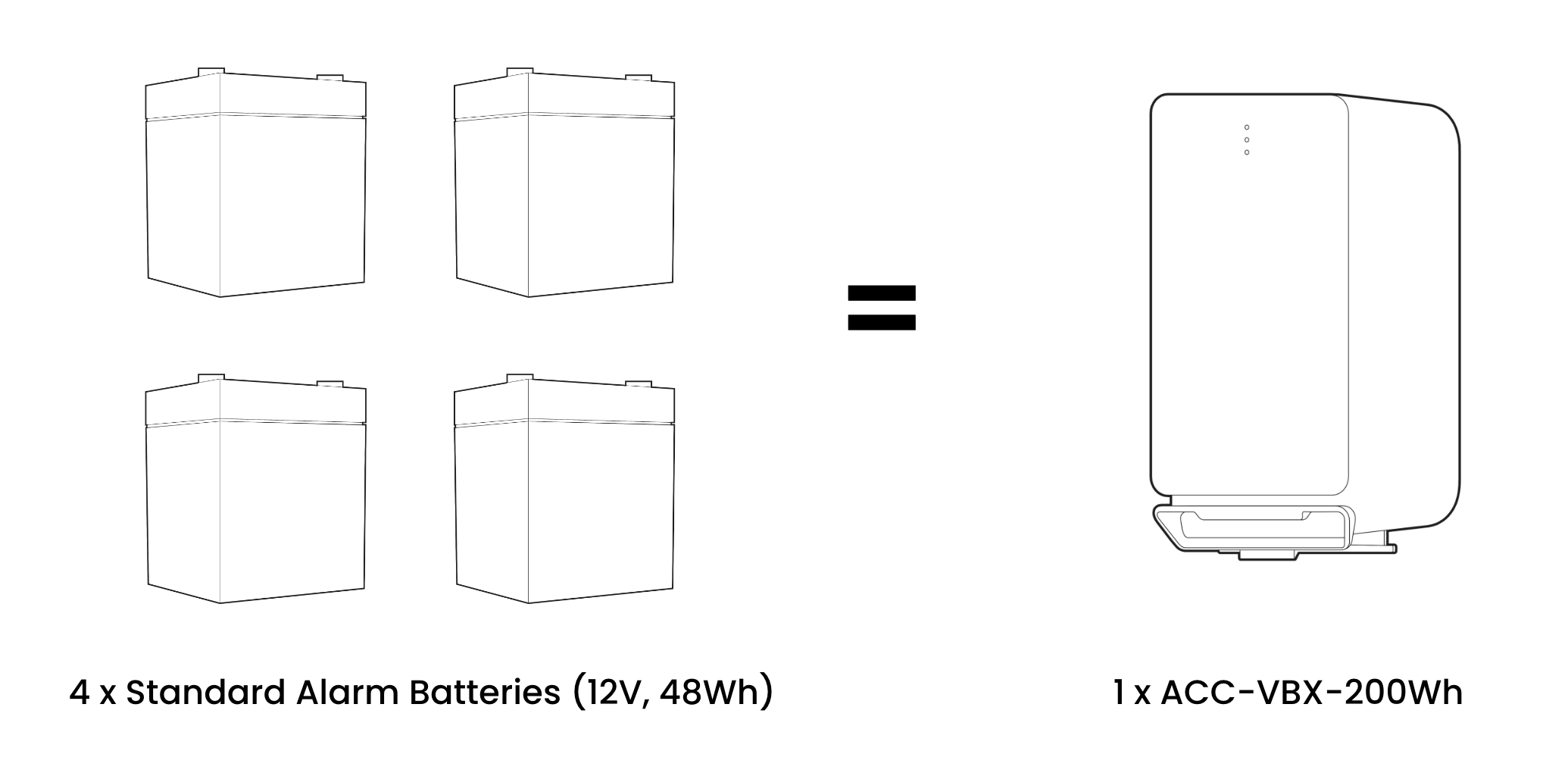

La série VBX est un système avancé de batterie de secours pour le boîtier de raccordement BP52. Les batteries VBX utilisent la chimie lithium fer phosphate (LiFePO4), qui surpasse largement les batteries plomb-acide étanches (SLA) traditionnelles en termes de durée de vie et de capacité énergétique.

---

De combien de batteries ai-je besoin ?

Le BP52 dispose de deux emplacements de batterie intégrés et prend en charge jusqu'à deux boîtiers externes à double batterie, ce qui permet d'atteindre un total de six batteries de 200 Wh. Pour calculer la capacité de secours nécessaire à votre système, additionnez la puissance de tous les appareils à forte consommation connectés à votre système et multipliez ce nombre par le nombre d'heures d'autonomie de secours requises.

Divisez la capacité de batterie requise par la capacité de la batterie ACC-VBX-200WH pour déterminer le nombre de batteries nécessaires :

# de batteries nécessaires = K / 200Wh

Des exemples d'appareils connectés et de leur consommation électrique sont fournis ci-dessous :

A = 8,5 W (mode veille du boîtier)

B = 0,5 W (consommation électrique moyenne de secours cellulaire)

C = 3 W (consommation électrique moyenne de l'extension)

D = 4 W (consommation électrique moyenne du digicode)

E = 6 W (consommation électrique moyenne de la caméra de sécurité - mode jour)

F = 10 W (consommation électrique moyenne de la caméra de sécurité - mode nuit)

G = 8 W (consommation électrique moyenne de l'interphone)

H (puissance totale) = A + B + C*(# d'extensions) + D*(# de digicodes) + E*(# de caméras) + F*(# de caméras) + G*(# d'interphones)

J = nombre d'heures de secours nécessaires

K (capacité de batterie nécessaire) = H*J

Exemple : Un site avec un boîtier de raccordement, une alimentation de secours cellulaire, deux digicodes, une extension et deux caméras peut généralement fonctionner pendant 12 heures avec deux batteries VBX.

---

Capacité de la batterie selon la température

La capacité d'une batterie n'est pas affectée par des températures de fonctionnement plus élevées, mais les batteries fonctionnant à des températures ambiantes plus basses ont une capacité réduite.

Soustrayez 1 % de capacité pour chaque degré de température ambiante de fonctionnement inférieur à 20 °C.

Exemple : La température de fonctionnement est de 10 °C

La capacité de la batterie est de [100 % - (20-10) %] * 200 Wh

= 90 % * 200 Wh

= 180 Wh

---

Temps de recharge

Une puissance système minimale de 20 W est allouée à la charge de la batterie, bien que davantage de puissance soit disponible pour charger les batteries si la charge du système le permet.

En supposant une puissance de charge minimale de 20 W, une batterie complètement déchargée se rechargera en environ 10 heures. Multipliez 10 heures par le nombre de batteries installées pour obtenir le temps nécessaire à la recharge complète de toutes les batteries.

Exemple : Le boîtier de raccordement fonctionne à charge maximale, et seulement 20 W sont disponibles pour la charge. L'alimentation secteur est rétablie juste avant que les quatre batteries connectées ne soient complètement déchargées.

Temps de recharge = 10 h * 4 batteries = 40 h

Une puissance système maximale de 90 W est allouée à la charge de la batterie, laquelle peut être répartie entre toutes les batteries connectées jusqu'à un maximum de 40 W par pack connecté

À puissance de charge maximale, une batterie complètement déchargée se rechargera en environ cinq heures.
