Câblage supervisé

Utilisez la supervision avec les alarmes pour détecter les coupures et les courts-circuits de câblage

circle-check

Dans un circuit non supervisé, un fil coupé sur un capteur câblé normalement ouvert ou un fil en court-circuit sur un capteur câblé normalement fermé n’est pas détecté comme un déclenchement d’alarme. La supervision permet au boîtier de raccordement d’alarme Verkada BP52 de détecter ces événements et de déclencher une notification ou une alarme.


Types de supervision

Le boîtier de raccordement d’alarme BP52 prend en charge 2 types de supervision :

  • Résistance de fin de ligne simple (EOLR) (1 résistance)

  • Double EOLR (2 résistances)

Ces deux types de supervision peuvent être appliqués à des capteurs câblés normalement ouverts (NO) ou normalement fermés (NC). Les valeurs de résistance de référence pour chaque type sont indiquées ci-dessous.

Supervision EOLR simple (résistances de 1000 Ω)

Résistance

Normalement fermé (NC)

Normalement ouvert (NO)

0 Ω

Circuit en court-circuit ; état d’anomalie

Circuit en court-circuit ou événement de fermeture ; alarme activée

1000 Ω

État normal

État normal

∞ Ω

Fil coupé ou événement d’ouverture ; alarme activée

Fil coupé ; état d’anomalie

Supervision EOLR double

Résistance

Normalement fermé (NC)

Normalement ouvert (NO)

0 Ω

Circuit en court-circuit ; état d’anomalie

Circuit en court-circuit ; état d’anomalie

1000 Ω

État normal

Événement de fermeture ; alarme activée

2000 Ω

Événement d’ouverture ; alarme activée

État normal

∞ Ω

Fil coupé ; état d’anomalie

Fil coupé ; état d’anomalie


Câbler les EOLR à votre boîtier de raccordement d’alarme BP52

Les résistances sont installées à l’extrémité du circuit, aussi près que possible du capteur, pour les résistances EOL simples et doubles. Installer les résistances EOL au niveau du boîtier compromet l’objectif de la supervision.

EOLR simple

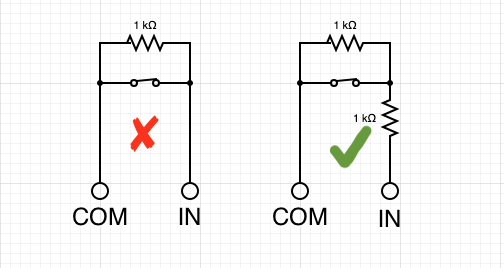

Double EOLR
