# Configurations du boîtier de raccordement d’alarme BP32 et estimateur de secours sur batterie

Le BP32 comprend une sortie RS-485 pour connecter des claviers et des modules d’extension. Vous pouvez connecter des appareils pris en charge et calculer la durée de secours de la batterie pour différentes configurations.

***

## Connecter le clavier BK22

* **Connexion RS-485 (recommandée) -** Pour assurer une alimentation de secours complète de votre clavier BK22 en cas de panne de courant ou de coupure de connectivité, connectez-le au BP32 à l’aide du **RS-485 Out** port. Cette connexion offre jusqu’à 8 heures d’autonomie sur batterie pour le BK22 (à 80 % de luminosité) et le BP32.
* **Connexion LAN -** Pour une installation plus simple, connectez le clavier BK22 au BP32 via **LAN**. Cela fournit jusqu’à 30 heures d’autonomie sur batterie pour le BP32, mais le BK22 ne sera pas alimenté par batterie en cas de panne de courant ou de coupure de connectivité.

### Options de configuration supplémentaires

* **LAN :** Vous pouvez connecter des appareils tels que le WH52 Wireless Hub pour étendre la couverture.
* **Port RS-485 :** Vous pouvez connecter des appareils supplémentaires via le port RS-485 Out. L’autonomie de la batterie varie selon la configuration :
  * **Répéteurs sans fil :**
    * BP32 avec 1x WH32 connecté
    * BP32 avec 4x WH32 chaînés en série
  * **Modules d’extension filaires :**
    * BP32 avec BE32 + 8 capteurs de contact de porte
    * BP32 avec BE32 + 8 capteurs de mouvement
  * **Sirène et strobe :**
    * BP32 avec 1x BZ32

***

## Calculer les heures d’autonomie de la batterie pour le BP32

Calculez l’autonomie de secours de la batterie de votre centrale BP32 en fonction de la consommation électrique totale des appareils connectés. Cela vous aide à planifier la durée de fonctionnement souhaitée lors d’une coupure de courant.

Utilisez la formule suivante :

**Autonomie de secours de la batterie (heures) = 42,9 Wh ÷ \[consommation électrique totale des appareils connectés]**

{% hint style="warning" %}
Le BP32 dispose d’une capacité de batterie effective de 42,9 Wh.
{% endhint %}

**Exemples de configurations**

|                                                                     |                             |                                                             |
| ------------------------------------------------------------------- | --------------------------- | ----------------------------------------------------------- |
| **Configuration**                                                   | **Consommation électrique** | **Autonomie de secours de la batterie disponible (heures)** |
| BP32 avec 1x WH32                                                   | 2,2 W                       | Jusqu’à 19 h                                                |
| BP32 avec 4x WH32 chaînés en série                                  | 2,81 W                      | Jusqu’à 15 h                                                |
| BP32 avec BK22 (écran allumé en permanence, luminosité 80 %)        | 5,24 W                      | Jusqu’à 8 h                                                 |
| BP32 avec BK22 (écran allumé en permanence, luminosité 50 %)        | 4,51 W                      | Jusqu’à 10 h                                                |
| BP32 avec BK22 (écran allumé en permanence, luminosité 25 %)        | 4,01 W                      | Jusqu’à 11 h                                                |
| BP32 avec BK22 (écran allumé en permanence, luminosité 1 %)         | 3,55 W                      | Jusqu’à 12 h                                                |
| BP32 avec BE32 + 8 capteurs de porte                                | 2,78 W                      | Jusqu’à 15 h                                                |
| BP32 avec BE32 + 8 capteurs de mouvement                            | 3,98 W                      | Jusqu’à 11 h                                                |
| BP32 avec BE32 + 8 capteurs de mouvement + sirène 15 min (1,7 A) \* | 4,81 W                      | Jusqu’à 9 h                                                 |

{% hint style="warning" %}

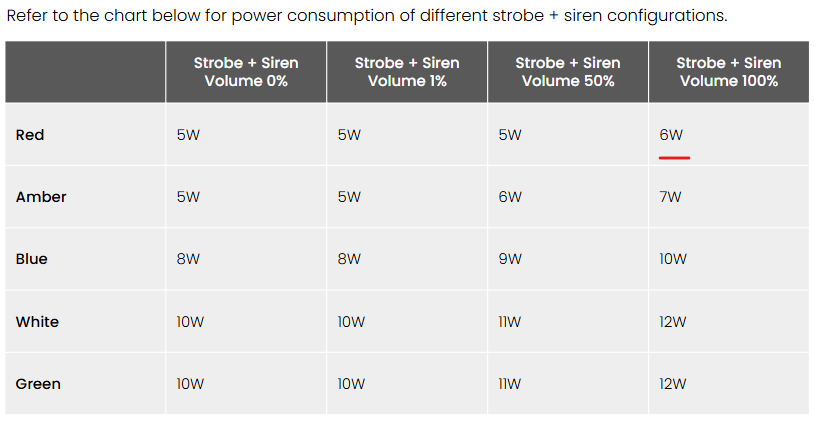

Le temps de secours de la sirène de 15 minutes est basé sur des LED rouges à 100 % de volume. Le BP32 prend en charge une sortie RS-485 maximale de 6 W.
{% endhint %}

<div align="left" data-with-frame="true"><img src="https://514823138-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2Fgit-blob-d0a8639967b710b62c142a13dfca82fd143bfa3f%2F03f77a480f8cc891622a691374a0b4265de6e020.png?alt=media" alt=""></div>

### Temps de recharge

Le système réserve un minimum de 5,35 W pour la recharge de la batterie, avec une puissance supplémentaire disponible si la charge du système le permet. À ce rythme, une batterie BP32 entièrement déchargée se recharge en environ 11,5 heures.
