Encadena varios BE32 en serie
Prepara los BE32 para encadenarlos en serie y especifica las distancias correctas para la instalación
El expansor de alarma BE32 amplía la cobertura de un sistema de alarma de Verkada. El expansor puede utilizarse para consolidar varios sensores con cable en un solo recorrido de cable RS-485 hasta el panel de alarma BP52. Puede conectar en cadena hasta 4 unidades BE32 por puerto RS-485 en un panel de alarma.
Actualizar firmware
Antes de poder conectar en cadena los BE32, todos deben estar en la versión más reciente del firmware.
Conecte directamente el BE32 al BP52 mediante RS-485.
El dispositivo debería comenzar a actualizarse automáticamente. El dispositivo empezará a parpadear en naranja en unos minutos. No lo desconecte hasta que el LED deje de parpadear y permanezca en azul fijo durante al menos un minuto, lo que indica que la actualización se ha completado. El proceso completo tarda aproximadamente 10 minutos.
Si las unidades BE32 se instalan como se muestra a continuación, el segundo dispositivo no se actualizará a la versión más reciente del firmware a menos que se haya conectado inicialmente directamente al panel de alarma BP52.
Longitud de cable requerida
Al conectar unidades BE32 en cadena, la longitud del cable es un factor limitante. Para garantizar la integridad de los datos y una alimentación adecuada para sensores de 4 hilos, siga las pautas de distancia máxima de la tabla siguiente según el número de BE32 que se vayan a conectar en cadena.
Las distancias de la tabla asumen que no hay ningún dispositivo de salida conectado a los relés BE32. Si planea usar los relés, se requiere una fuente de alimentación externa para cada BE32.
BE32
Longitud máxima del tendido de cable desde el panel hasta el último dispositivo para 18 AWG
Longitud máxima del tendido de cable desde el panel hasta el último dispositivo para 22 AWG
1
2625 pies / 800 m
1150 pies / 350 m
2
2130 pies / 650 m
820 pies / 250 m
3
1800 pies / 550 m
650 pies / 200 m
4
1475 pies / 450 m
490 pies / 150 m
El cable 18 AWG facilita cadenas en serie más largas debido a su menor resistencia.
Requisito de fuente de alimentación

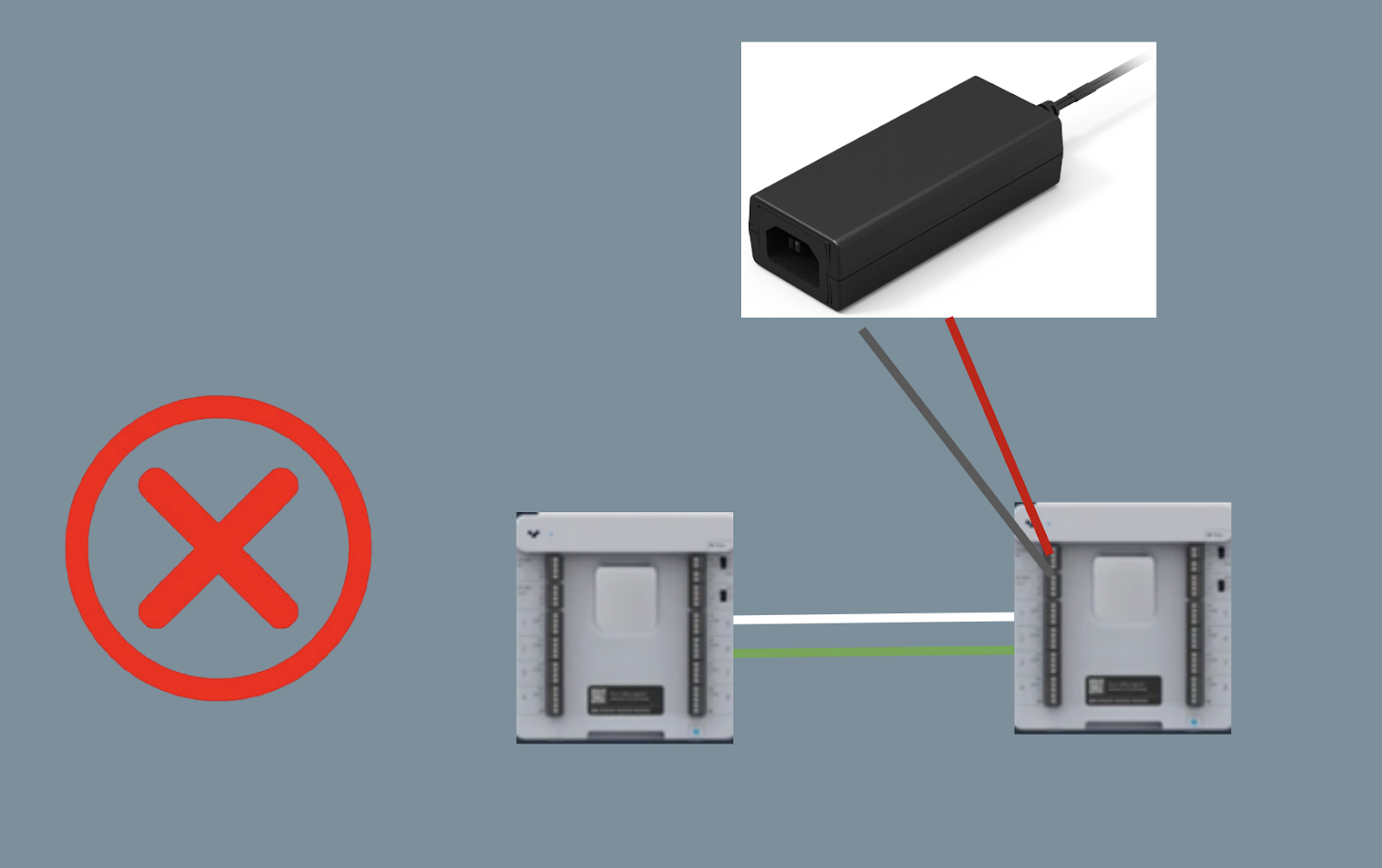

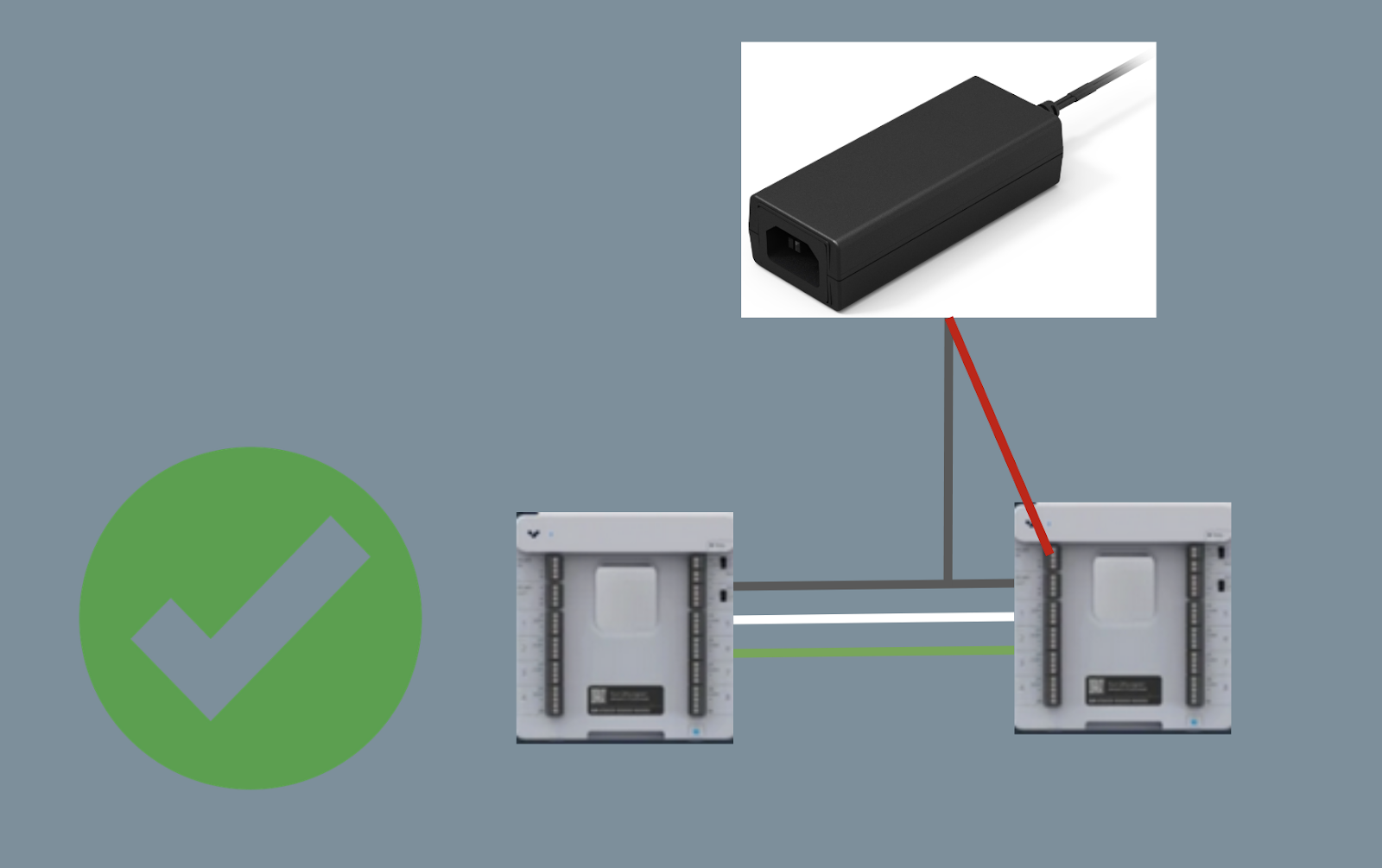

La fuente de alimentación conmutada Verkada ACC–WA–30W/12V para alimentación suplementaria debe utilizarse si hay dispositivos de salida (sirenas, estrobos, etc.) conectados o si se alcanzan los límites de longitud del cable. Al usar una fuente de alimentación externa (10-36 V), asegúrese de que los dispositivos RS-485 estén conectados al mismo plano de tierra de referencia incluyendo el negativo del dispositivo.
