Calcula cuántas baterías se necesitan para el BP52
Calcula el número de baterías VBX necesarias para proporcionar la duración deseada en caso de un corte de energía

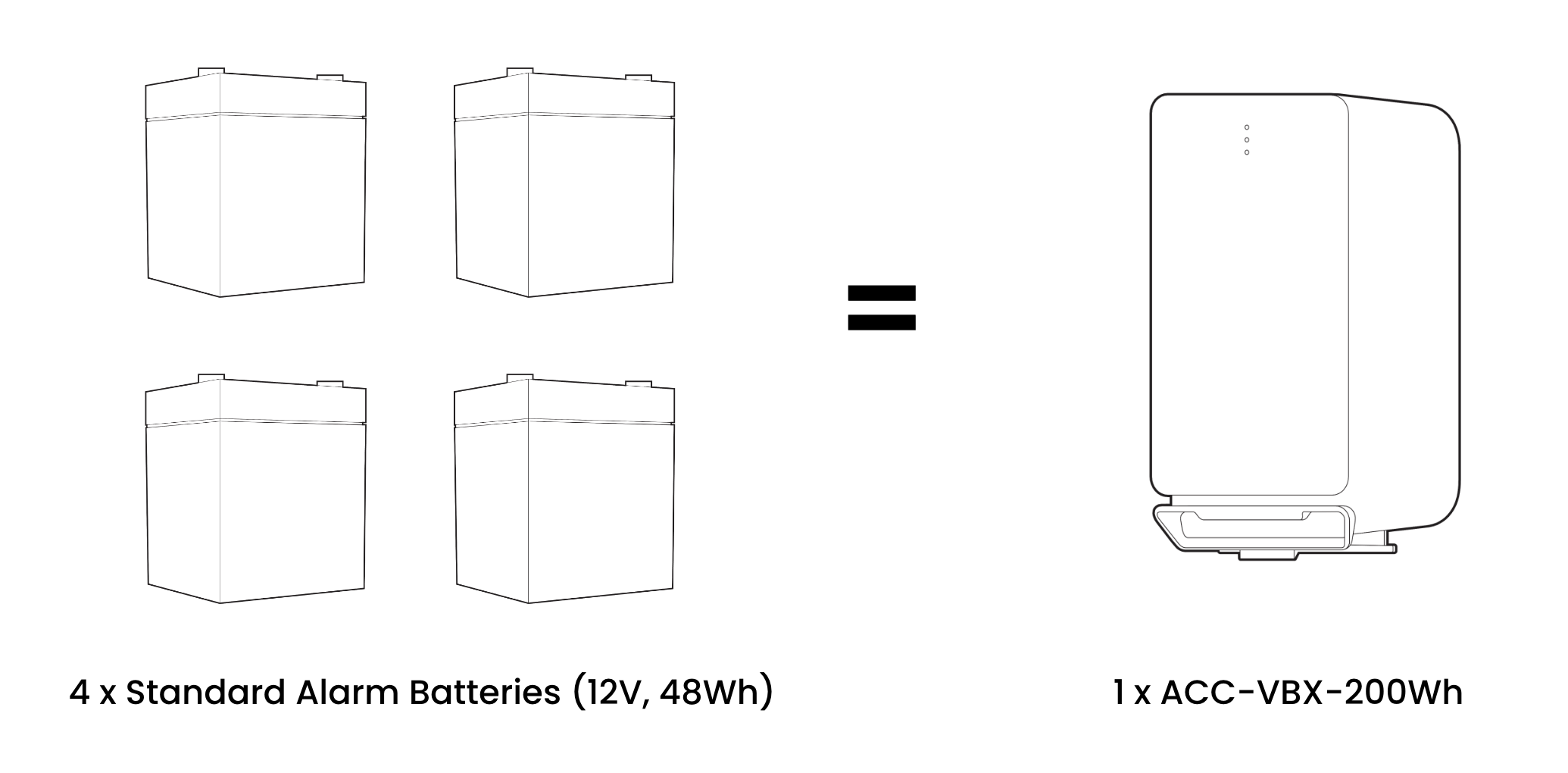

El la serie VBX es un sistema avanzado de batería de respaldo para el panel de alarma BP52. Las baterías VBX utilizan química de fosfato de hierro y litio (LiFePO4), que supera significativamente a las baterías tradicionales de plomo-ácido selladas (SLA) en términos de vida útil y capacidad energética.
¿Cuántas baterías necesito?
El BP52 tiene dos ranuras de batería integradas y admite hasta dos cajas externas de baterías dobles, lo que permite un total de seis baterías de 200 Wh. Para calcular la capacidad de respaldo necesaria para su sistema, sume la potencia de todos los dispositivos de alta carga conectados a su sistema y multiplique este número por la cantidad de horas de respaldo requeridas.
Divida la capacidad de batería necesaria por la capacidad de la batería ACC-VBX-200WH para determinar la cantidad de baterías necesarias:
# de baterías necesarias = K / 200Wh
A continuación se proporcionan ejemplos de dispositivos conectados y su consumo de energía:
A = 8,5 W (modo inactivo del panel)
B = 0,5 W (consumo promedio de energía del respaldo celular)
C = 3 W (consumo promedio de energía del expansor)
D = 4 W (consumo promedio de energía del teclado)
E = 6 W (cámara de seguridad - consumo promedio de energía en modo diurno)
F = 10 W (cámara de seguridad - consumo promedio de energía en modo nocturno)
G = 8 W (consumo promedio de energía del intercomunicador)
H (potencia total) = A + B+ C*(# de expansores) + D*(# de teclados) + E*(# de cámaras) + F*(# de cámaras) + G*(# de intercomunicadores)
J = horas de respaldo que necesita
K (capacidad de batería necesaria)= H*J
Ejemplo: Un sitio con un panel, respaldo celular, dos teclados, un expansor y dos cámaras normalmente puede funcionar durante 12 horas con dos baterías VBX.
Capacidad de la batería frente a la temperatura
La capacidad de una batería no se ve afectada por temperaturas de funcionamiento más altas, pero las baterías que operan a temperaturas ambiente más bajas tienen una capacidad reducida.
Reste un 1% de capacidad por cada grado de temperatura ambiente de funcionamiento por debajo de 20 °C.
Ejemplo: La temperatura de funcionamiento es de 10 °C
La capacidad de la batería es [100% - (20-10)%] * 200Wh
= 90% * 200Wh
= 180Wh
Tiempo de recarga
Se asigna una potencia mínima del sistema de 20 W para la carga de la batería, aunque se dispone de más potencia para cargar baterías si la carga del sistema lo permite.
Suponiendo una potencia de carga mínima de 20 W, una batería completamente descargada se recargará en aproximadamente 10 horas. Multiplique 10 horas por el número de baterías instaladas para obtener el tiempo necesario para recargar completamente todas las baterías.
Ejemplo: El panel funciona con carga máxima y solo hay 20 W disponibles para la carga. Se restablece la alimentación de CA justo antes de que las cuatro baterías conectadas se descarguen por completo.
Tiempo de recarga = 10 h * 4 baterías = 40 h
Se asigna una potencia máxima del sistema de 90 W para la carga de la batería, que puede distribuirse entre todas las baterías conectadas hasta un máximo de 40 W por paquete conectado
A la potencia máxima de carga, una batería completamente descargada se recargará en aproximadamente cinco horas.
