# Configuraciones del panel de alarma BP32 y estimador de respaldo de batería

El BP32 incluye una salida RS-485 para conectar teclados y expansores. Puede conectar dispositivos compatibles y calcular la duración de la batería de respaldo para distintas configuraciones.

***

## Conectar el teclado BK22

* **Conexión RS-485 (recomendada) -** Para respaldar completamente su teclado BK22 durante un corte de energía o una interrupción de conectividad, conéctelo al BP32 usando el **RS-485 Out** puerto. Esta conexión proporciona hasta 8 horas de batería de respaldo tanto para el BK22 (al 80% de brillo) como para el BP32.
* **Conexión LAN -** Para una instalación más sencilla, conecte el teclado BK22 al BP32 a través de **LAN**. Esto proporciona hasta 30 horas de batería de respaldo para el BP32, pero el BK22 no tendrá respaldo durante un corte de energía o una interrupción de conectividad.

### Opciones de configuración adicionales

* **LAN:** Puede conectar dispositivos como el WH52 Wireless Hub para ampliar la cobertura.
* **Puerto RS-485:** Puede conectar dispositivos adicionales a través del puerto RS-485 Out. La batería de respaldo varía según la configuración:
  * **Repetidores inalámbricos:**
    * BP32 con 1x WH32 conectado
    * BP32 con 4x WH32 encadenados en serie
  * **Expansores con cable:**
    * BP32 con BE32 + 8 sensores de contacto de puerta
    * BP32 con BE32 + 8 sensores de movimiento
  * **Sirena y luz estroboscópica:**
    * BP32 con 1x BZ32

***

## Calcular las horas de batería de respaldo del BP32

Calcule el tiempo de funcionamiento de la batería de respaldo de su panel BP32 en función del consumo total de energía de los dispositivos conectados. Esto le ayuda a planificar el tiempo de actividad deseado durante un corte de energía.

Use la siguiente fórmula:

**Batería de respaldo (horas) = 42.9 Wh ÷ \[Consumo total de energía de los dispositivos conectados]**

{% hint style="warning" %}
El BP32 tiene una capacidad efectiva de batería de 42.9 Wh.
{% endhint %}

**Configuraciones de ejemplo**

|                                                                       |                        |                                            |
| --------------------------------------------------------------------- | ---------------------- | ------------------------------------------ |
| **Configuración**                                                     | **Consumo de energía** | **Batería de respaldo disponible (horas)** |
| BP32 con 1x WH32                                                      | 2.2 W                  | Hasta 19 horas                             |
| BP32 con 4x WH32 encadenados en serie                                 | 2.81 W                 | Hasta 15 horas                             |
| BP32 con BK22 (pantalla encendida todo el tiempo, 80% de brillo)      | 5.24 W                 | Hasta 8 horas                              |
| BP32 con BK22 (pantalla encendida todo el tiempo, 50% de brillo)      | 4.51W                  | Hasta 10 horas                             |
| BP32 con BK22 (pantalla encendida todo el tiempo, 25% de brillo)      | 4.01 W                 | Hasta 11 horas                             |
| BP32 con BK22 (pantalla encendida todo el tiempo, 1% de brillo)       | 3.55 W                 | Hasta 12 horas                             |
| BP32 con BE32 + 8 sensores de puerta                                  | 2.78 W                 | Hasta 15 horas                             |
| BP32 con BE32 + 8 sensores de movimiento                              | 3.98 W                 | Hasta 11 horas                             |
| BP32 con BE32 + 8 sensores de movimiento + sirena de 15 min (1.7A) \* | 4.81W                  | Hasta 9 horas                              |

{% hint style="warning" %}

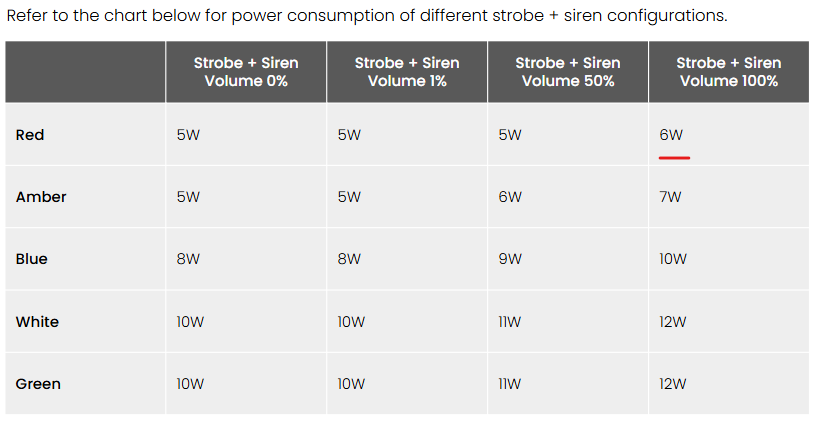

El tiempo de respaldo de la sirena de 15 minutos se basa en LED rojos al 100% de volumen. El BP32 admite una salida RS-485 máxima de 6 W.
{% endhint %}

<div align="left" data-with-frame="true"><img src="https://3123261446-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2Fgit-blob-d0a8639967b710b62c142a13dfca82fd143bfa3f%2F03f77a480f8cc891622a691374a0b4265de6e020.png?alt=media" alt=""></div>

### Tiempo de recarga

El sistema asigna un mínimo de 5.35 W para la carga de la batería, con energía adicional disponible si la carga del sistema lo permite. A este ritmo, una batería BP32 completamente descargada se recarga en unas 11.5 horas.
