Kabellose Alarmgeräte
Konfigurieren, testen und installieren Sie Ihre kabellosen Verkada Alarmgeräte
Dieser Artikel ist ein Leitfaden für neue Alarms. Siehe Artikel wenn Sie klassische Alarms haben. Siehe Neue Alarms vs. klassische Alarms wenn Sie sich nicht sicher sind, welche Version von Alarms Sie haben.
Verkada-Funkhubs und -Sensoren kommunizieren über ein proprietäres drahtloses Sub-GHz-Kommunikationsprotokoll. Dieses benutzerdefinierte Protokoll arbeitet mit 915 MHz (USA, Kanada) und wurde entwickelt, um Sicherheit, Reichweite und Batterielaufzeit zu maximieren.
Unsere drahtlosen Signale werden mit AES-128 verschlüsselt. Durch die DSSS-Technologie (Direct Sequence Spread Spectrum) verhindert die Technologie von Verkada Signalstörungen und andere Angriffe, die Konkurrenzsysteme beeinträchtigen können.
Spezifikationen der Funksensoren
SKU
Beschreibung
Sichtverbindung
Batterielaufzeit
Stromversorgung
QB11-W
Drahtloser Panikknopf
2000 ft (600 m)
Bis zu 5 Jahre
2x L91 AA
QC11-W
Drahtloser Türkontaktsensor
2000 ft (600 m)
Bis zu 5 Jahre
2x L91 AA
QM11-W
Drahtloser Wand-Bewegungssensor
2000 ft (600 m)
Bis zu 5 Jahre
2x L91 AA
QM21-W
Drahtloser Decken-Bewegungssensor
2000 ft (600 m)
Bis zu 5 Jahre
2x L91 AA
QT11-W
Drahtloser Universaltransmitter
2000 ft (600 m)
Bis zu 10 Jahre
2x L91 AA
BR35
Wasserleck
300 ft (90 m)
Bis zu 5 Jahre
1x CR123A
BR33
Panikknopf
300 ft (90 m)
Bis zu 5 Jahre
1x CR123A
BR32
Bewegung
300 ft (90 m)
Bis zu 5 Jahre
2x CR123A
BR31
Tür
300 ft (90 m)
Bis zu 10 Jahre
2x CR123A
Die Reichweite in der Praxis hängt von verschiedenen Faktoren ab, darunter Wände und deren Material, Störgeräusche, Installationsposition usw.
Kompatible Alarms-Geräte
Drahtlose Sensoren müssen mit einem Hub verbunden werden, um kommunizieren zu können. Unten finden Sie eine Liste kompatibler Alarms-Geräte für drahtlose Sensoren.

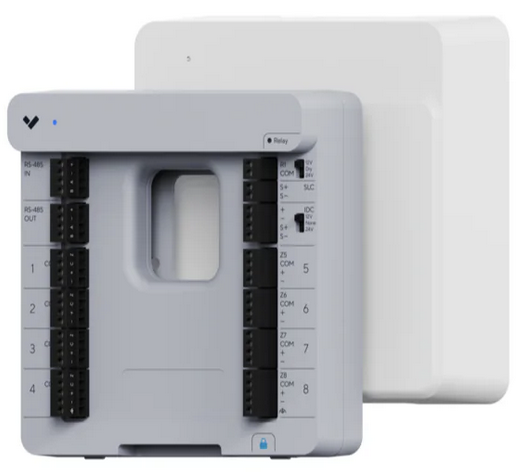

BE32-Alarm-Expander
Der BE32 unterstützt bis zu 8 verdrahtete Zonen-Eingänge, einen Sirenen-/Blitzlicht-Ausgang und bis zu 160 drahtlose Sensoren, wenn er über RS-485 mit einem BP52 verbunden ist. Die freie Sichtverbindung beträgt bis zu 300 ft (91,44 m).

BK22-Alarmtastatur
Die BK22-Alarmtastatur unterstützt bis zu 160 drahtlose Sensoren, wenn sie per RS-485 mit dem BP52 oder per PoE verbunden ist, wenn sich beide Geräte im selben lokalen LAN befinden. Die freie Sichtverbindung beträgt bis zu 300 ft (91,44 m).

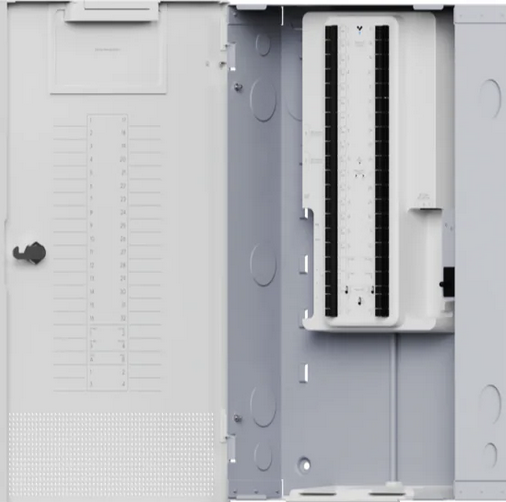

BP52-Alarmzentrale
Für die drahtlose Sensorverbindung ist die BP52-Alarmzentrale erforderlich. Diese Zentrale unterstützt 32 direkt mit dem Gerät verbundene verdrahtete Sensoren und fungiert außerdem als Funkhub für bis zu 160 drahtlose Sensoren. Die freie Sichtverbindung beträgt bis zu 300 ft (91,44 m).

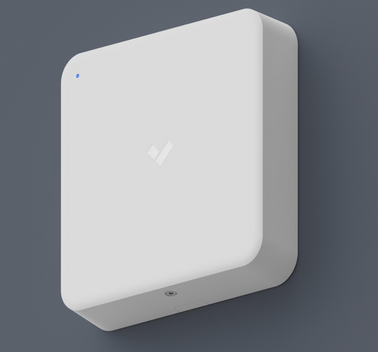

WH52-Funkhub
Der WH52 Alarms Hub unterstützt bis zu 160 drahtlose Sensoren, wenn er mit demselben lokalen Netzwerk wie der BP52 verbunden ist. Die freie Sichtverbindung beträgt bis zu 300 ft (91,44 m).

WH32-Funkrepeater
Der WH32 unterstützt bis zu 160 drahtlose Sensoren, wenn er per RS485 mit einem BP52 zurückverbunden ist. Die freie Sichtverbindung beträgt bis zu 300 ft (91,44 m).

Drahtlose Sensoren konfigurieren
QB11 drahtloser Panikknopf
Der drahtlose QB11-Paniksensor wird mit 2 L91-AA-Lithiumbatterien betrieben und hat eine Batterielaufzeit von bis zu 5 Jahren.
Konfiguration der Befehle
Konfigurieren Sie den Abstand zwischen Magnet und Türsensor auf bis zu 2 Zoll:
Gehen Sie in Verkada Command zu Alle Produkte > Alarms
.Wählen Sie Ihren Alarms-Standort aus.
Klicken Sie in der linken Navigation auf Geräte
.Klicken Sie auf Ihren Sensor, um die Geräteeinstellungen.
Hier können Sie die folgenden Einstellungen konfigurieren:
Panikgesten: Wählen Sie das Tastendruckmuster, das ein Paniksignal und einen Alarm auslöst. Zu den Optionen gehören Einfach, Doppelt, Dreifach oder langer Druck.
Gerät stummschalten: Wenn aktiviert, löst das Gerät keine Alarme aus, zeichnet Signale jedoch weiterhin auf.
Haptisches Feedback: Wenn aktiviert, gibt das Gerät eine kurze Vibration aus, sodass Benutzer die Reaktion des Geräts körperlich spüren können.
Kamera in der Nähe: Wählen Sie die Kamera aus, die mit dem Panikknopf gekoppelt werden soll, um visuellen Kontext zu erhalten.
Panikknöpfe werden nicht per Video verifiziert. Das gekoppelte Kameramaterial dient nur als Kontext.
Testen Sie den QB11
Nachdem Sie den Sensor zu Command hinzugefügt und ihm einen Alarmstandort mit einer Zentrale zugewiesen haben, gehen Sie zu Geräte > Aktivität um QB11-Ereignisse anzuzeigen.
Standardmäßig lösen QB11-Panikknöpfe keinen Alarm aus, wenn die Partition unscharf ist. Weisen Sie sie während der Bereitstellung einer Partition mit einem 24/7-Dauerscharfschaltplan zu, um die ordnungsgemäße Funktion sicherzustellen.
LED-Verhalten
Dauerhaft grün: Der Knopf wurde gedrückt, und das Signal wurde vom Hub empfangen.
Blinkendes Bernstein: Der Knopf wurde gedrückt, aber das Signal wurde vom Hub nicht empfangen.
Nur im Installationsmodus Um den Installationsmodus zu aktivieren, schalten Sie das Gerät aus und wieder ein, indem Sie die Batterie entfernen.
Blinkend grün: Der Knopf wurde gedrückt, und das Signal wurde vom Hub empfangen.
Blinkend rot: Der Knopf wurde gedrückt, aber das Signal wurde vom Hub nicht empfangen.
Siehe die QB11-Installationsanleitung für Anweisungen zur physischen Installation.
QC11 drahtloser Türsensor
Der QC11 wird mit 2 L91-AA-Lithiumbatterien betrieben und hat eine Batterielaufzeit von bis zu 5 Jahren. \n
Siehe die QC11-Installationsanleitung für Anweisungen zur physischen Installation.
Konfiguration der Befehle
Konfigurieren Sie den Abstand zwischen Magnet und Türsensor auf bis zu 2 Zoll:
Gehen Sie in Verkada Command zu Alle Produkte > Alarms
.Wählen Sie Ihren Alarms-Standort aus.
Klicken Sie in der linken Navigation auf Geräte
.Klicken Sie auf Ihren Sensor, um die Geräteeinstellungen.
(Optional) Konfigurieren Sie bei Bedarf zusätzliche Einstellungen:
Kontaktsensortyp: Wählen Sie Tür oder Fenster.
Verzögerung bei offener Tür (DHO): Aktivieren Sie diese Einstellung, um einen Alarm auszulösen, wenn eine Tür über die angegebene Verzögerung hinaus geöffnet bleibt.
Der Alarm wird nur aktiviert, wenn die Tür für die konfigurierte Dauer offen bleibt.
Verfügbare Verzögerungsoptionen: 30 Sekunden, 60 Sekunden, 5 Minuten oder 10 Minuten.
Hinweis: Eine DHO-Warnung bleibt aktiv als Tür offen bis die Tür geschlossen wird.
Gerät stummschalten: Wenn aktiviert, löst das Gerät keine Alarme aus, zeichnet Signale jedoch weiterhin auf.
Kamera in der Nähe: Wählen Sie eine Kamera aus, die mit dem Türsensor gekoppelt werden soll, um visuellen Kontext zu erhalten.
Sobald dies geändert wurde, müssen Sie müssen die Tür öffnen und schließen, um ihren Zustand zu ändern, damit der Sensor die in Verkada Command vorgenommene Änderung widerspiegeln kann.
Installationsmodus Um den Installationsmodus zu aktivieren, schalten Sie das Gerät aus und wieder ein, indem Sie die Batterie entfernen. Die LED bleibt 5 Minuten lang aktiv.
LED-Verhalten Dauerhaft grün: Der Sensor erkennt, dass der Magnet getrennt wurde (Tür geöffnet). Blinkend grün: Der Sensor sucht nach einem Hub, mit dem er sich verbinden kann. Blinkend rot: Der Sensor kann keinen Hub finden, mit dem er sich verbinden kann.
QM11 drahtloser Bewegungsmelder
Der QM11 wird mit 2 L91-AA-Lithiumbatterien betrieben und hat eine Batterielaufzeit von bis zu 5 Jahren. Der Sensor verwendet Dual-Technologie mit passivem Infrarot (PIR) und X-Band-Mikrowellenradar, um Änderungen in einem horizontalen Sichtfeld von 85° und einer Erkennungsreichweite von 49 ft (15 m) zu erkennen.
Siehe die QM11-Installationsanleitung für Anweisungen zur physischen Installation.
Installationsmodus Um den Installationsmodus zu aktivieren, schalten Sie das Gerät aus und wieder ein, indem Sie die Batterie entfernen. Die LED bleibt 5 Minuten lang aktiv.
LED-Verhalten Dauerhaft grün: Der Sensor erkennt Bewegung (PIR und Mikrowelle). Blinkend grün: Der Sensor sucht nach einem Hub, mit dem er sich verbinden kann. Blinkend rot: Der Sensor kann keinen Hub finden, mit dem er sich verbinden kann.
QM21 drahtloser Bewegungsmelder
Der QM21 wird mit 2 L91-AA-Lithiumbatterien betrieben und hat eine Batterielaufzeit von bis zu 5 Jahren. Der Sensor verwendet Dual-Technologie mit passivem Infrarot (PIR) und X-Band-Mikrowellenradar, um Änderungen in einem 360°-Sichtfeld und einer Erkennungsreichweite von 29,5 ft (9 m) zu erkennen.
Siehe die QM21-Installationsanleitung für Anweisungen zur physischen Installation.
Installationsmodus Um den Installationsmodus zu aktivieren, schalten Sie das Gerät aus und wieder ein, indem Sie die Batterie entfernen. Die LED bleibt 5 Minuten lang aktiv.
LED-Verhalten Dauerhaft grün: Der Sensor erkennt doppelte Bewegung (PIR und Mikrowelle). Dauerhaft gelb: Der Sensor erkennt thermische Bewegung (PIR). Blinkend grün: Der Sensor sucht nach einem Hub, mit dem er sich verbinden kann. Blinkend rot: Der Sensor kann keinen Hub finden, mit dem er sich verbinden kann.
QT11 drahtloser Universaltransmitter
Der QT11 wird mit 2 L91-AA-Lithiumbatterien betrieben und hat eine Batterielaufzeit von bis zu 10 Jahren.
Siehe die QT11-Installationsanleitung für Anweisungen zur physischen Installation.
Konfiguration der Befehle
Konfigurieren Sie den Abstand zwischen Magnet und Türsensor auf bis zu 2 Zoll:
Gehen Sie in Verkada Command zu Alle Produkte > Alarms
.Wählen Sie Ihren Alarms-Standort aus.
Klicken Sie in der linken Navigation auf Geräte
.Klicken Sie auf Ihren Sensor, um die Geräteeinstellungen.
(Optional) Konfigurieren Sie bei Bedarf zusätzliche Einstellungen:
Normalzustand: Wählen Sie den Normalzustand des Sensors aus (siehe den jeweiligen, relevanten Sensor). Kabelgebundene Türkontaktsensoren sind üblicherweise „normalerweise geschlossen“.
Gerät stummschalten: Wenn aktiviert, löst das Gerät keine Alarme aus, zeichnet Signale jedoch weiterhin auf.
Kamera in der Nähe: Wählen Sie eine Kamera aus, die mit dem Türsensor gekoppelt werden soll, um visuellen Kontext zu erhalten.
Installationsmodus Um den Installationsmodus zu aktivieren, schalten Sie das Gerät aus und wieder ein, indem Sie die Batterie entfernen. Die LED bleibt 5 Minuten lang aktiv.
LED-Verhalten Dauerhaft grün: Der Sensor erkennt eine Zustandsänderung am Eingang. Blinkend grün: Der Sensor sucht nach einem Hub, mit dem er sich verbinden kann. Blinkend rot: Der Sensor kann keinen Hub finden, mit dem er sich verbinden kann.
BR35 drahtloser Wasserleckagesensor
Der BR35 wird mit 1 CR123A-Lithiumbatterie betrieben und hat eine Batterielaufzeit von bis zu 5 Jahren.
Konfiguration der Befehle
Konfigurieren Sie den Abstand zwischen Magnet und Türsensor auf bis zu 2 Zoll:
Gehen Sie in Verkada Command zu Alle Produkte > Alarms
.Wählen Sie Ihren Alarms-Standort aus.
Klicken Sie in der linken Navigation auf Geräte
.Klicken Sie auf Ihren Sensor, um die Geräteeinstellungen.
Hier können Sie eine Kontextkamera konfigurieren und das Gerät stummschalten.
Testen Sie den BR35
Nachdem Sie den Sensor zu Command hinzugefügt und ihm einen Alarmstandort mit einer BP52-Zentrale zugewiesen haben, gehen Sie zu Geräte > Aktivität um BR35-Ereignisse anzuzeigen.
Simulieren Sie ein Leck, indem Sie die beiden Kontakte mit einem Metall-Schraubendreher überbrücken, um den Sensor zu testen.
LED-Verhalten
Eine grüne LED leuchtet auf, wenn Wasser erkannt wird. Das Licht bleibt an, solange weiterhin Wasser erkannt wird.
Siehe die BR35-Installationsanleitung für Anweisungen zur physischen Installation.
BR33-Panikknopf
Der drahtlose BR33-Paniksensor wird mit 1 CR123A-Lithiumbatterie betrieben und hat eine Batterielaufzeit von bis zu 5 Jahren.
Konfiguration der Befehle
Konfigurieren Sie den Abstand zwischen Magnet und Türsensor auf bis zu 2 Zoll:
Gehen Sie in Verkada Command zu Alle Produkte > Alarms
.Wählen Sie Ihren Alarms-Standort aus.
Klicken Sie in der linken Navigation auf Geräte
.Klicken Sie auf Ihren Sensor, um die Geräteeinstellungen.
Hier können Sie die folgenden Einstellungen konfigurieren:
Panikgesten: Wählen Sie das Tastendruckmuster, das ein Paniksignal und einen Alarm auslöst. Zu den Optionen gehören Einfach, Doppelt, Dreifach oder langer Druck.
Gerät stummschalten: Wenn aktiviert, löst das Gerät keine Alarme aus, zeichnet Signale jedoch weiterhin auf.
Kamera in der Nähe: Wählen Sie die Kamera aus, die mit dem Panikknopf gekoppelt werden soll, um visuellen Kontext zu erhalten.
Panikknöpfe werden nicht per Video verifiziert. Das gekoppelte Kameramaterial dient nur als Kontext.
Testen Sie den BR33
Nachdem Sie den Sensor zu Command hinzugefügt und ihm einen Alarmstandort mit einer BP52-Zentrale zugewiesen haben, gehen Sie zu Geräte > Aktivität um BR33-Ereignisse anzuzeigen.
Standardmäßig lösen BR33-Panikknöpfe keinen Alarm aus, wenn die Partition unscharf ist. Weisen Sie sie während der Bereitstellung einer Partition mit einem 24/7-Dauerscharfschaltplan zu, um die ordnungsgemäße Funktion sicherzustellen.
Siehe die BR33-Konfiguration Seite für weitere Informationen.
LED-Verhalten
LED aus: Standardzustand
LED blinkt: Panikknopf gedrückt, aber der Hub hat kein Signal empfangen
LED 1 Minute lang an: Panikknopf gedrückt und Signal vom Hub empfangen
Siehe die BR33-Installationsanleitung für Anweisungen zur physischen Installation.
BR32 drahtloser Bewegungsmelder
Der BR32 wird mit 2 CR123A-Lithiumbatterien betrieben und hat eine Batterielaufzeit von bis zu 5 Jahren. Der Sensor verwendet passives Infrarot (PIR), um Änderungen des Infrarotlichts mit einem horizontalen Sichtfeld von 90° und einer Erkennungsreichweite von 35 ft (10 m) zu erkennen. Tierresistent bis 80 lb (36 kg).
Siehe die BR32-Installationsanleitung für Anweisungen zur physischen Installation.
Testen Sie den BR32
Nach dem Einsetzen der Batterien wechselt der Bewegungsmelder in den Gehtestmodus. Im Testmodus:
leuchtet die grüne LED auf, wenn Bewegung erkannt wird.
erlischt nach 5 Sekunden ohne erkannte Bewegung.
Während des normalen Betriebs, leuchtet die grüne LED:
leuchtet nicht auf, wenn Bewegung erkannt wird.
blinkt alle 2 Minuten zweimal schnell, um auf einen niedrigen Batteriestand hinzuweisen.
Nach 10 Minuten im Testmodus kehrt das Gerät zum normalen Betrieb zurück.
BR31 drahtloser Türsensor
Der BR31 wird mit 2 CR123A-Lithiumbatterien betrieben und hat eine Batterielaufzeit von bis zu 10 Jahren. Konfigurierbare Türspaltbreite von bis zu 2 Zoll (5 cm), um unterschiedliche Installationsanforderungen zu unterstützen\n
Eine optionale Konfiguration als Universaltransmitter ermöglicht es Ihnen, intern verdrahtete Anschlüsse zu verwenden, um Signale von einem separaten 2-Draht-Sensor in drahtlose Signale umzuwandeln, die von einem drahtlosen Hub-Gerät (BP52, BK22, BE32, WH32, WH52) empfangen werden können.
Siehe die BR31-Installationsanleitung für Anweisungen zur physischen Installation.
Konfiguration der Befehle
Konfigurieren Sie den Abstand zwischen Magnet und Türsensor auf bis zu 2 Zoll:
Gehen Sie in Verkada Command zu Alle Produkte > Alarms
.Wählen Sie Ihren Alarms-Standort aus.
Klicken Sie in der linken Navigation auf Geräte
.Klicken Sie auf Ihren Sensor, um die Geräteeinstellungen.
Unter Empfindlichkeit, stellen Sie die Empfindlichkeit des Sensors ein. Mehr Bewegung bedeutet, dass der Magnet weiter von der Tür entfernt sein kann. Minimale Bewegung bedeutet, dass der Magnet nahe an der Tür sein muss.
(Optional) Konfigurieren Sie bei Bedarf zusätzliche Einstellungen:
Modus Universaltransmitter: Aktivieren Sie diese Option und setzen Sie den Normalzustand, um jedes kabelgebundene Sensorsignal an den drahtlosen Hub zurückzusenden.
Empfindlichkeit: Passen Sie die Auslösungsempfindlichkeit des Sensors an. Optionen sind weniger, mittlere oder mehr Bewegung.
Verzögerung bei offener Tür (DHO): Aktivieren Sie diese Einstellung, um einen Alarm auszulösen, wenn eine Tür über die angegebene Verzögerung hinaus geöffnet bleibt.
Der Alarm wird nur aktiviert, wenn die Tür für die konfigurierte Dauer offen bleibt.
Verfügbare Verzögerungsoptionen: 30 Sekunden, 60 Sekunden, 5 Minuten oder 10 Minuten.
Hinweis: Eine DHO-Warnung bleibt aktiv als Tür offen bis die Tür geschlossen wird.
Gerät stummschalten: Wenn aktiviert, löst das Gerät keine Alarme aus, zeichnet Signale jedoch weiterhin auf.
Kamera in der Nähe: Wählen Sie eine Kamera aus, die mit dem Türsensor gekoppelt werden soll, um visuellen Kontext zu erhalten.
Videoverifizierung: Wenn aktiviert, überprüfen Überwachungsmitarbeiter das Filmmaterial der gekoppelten Kamera, wenn der Sensor ausgelöst wird. Wenn keine Person erkannt wird, wird der Alarm verworfen.
Sobald dies geändert wurde, müssen Sie müssen die Tür öffnen und schließen, um ihren Zustand zu ändern, damit der Sensor die in Verkada Command vorgenommene Änderung widerspiegeln kann.
Testen Sie den BR31
Drücken Sie die obere Taste, um den Testmodus zu aktivieren. Im Testmodus leuchtet die grüne LED:
leuchtet auf, wenn der Sensor vom Magneten getrennt wird (Tür geöffnet)
erlischt, wenn der Sensor dem Magneten wieder näher gebracht wird (Tür geschlossen)
Während des normalen Betriebs, leuchtet die grüne LED:
leuchtet nicht leuchtet auf, wenn der Sensor vom Magneten getrennt wird
blinkt alle 2 Minuten 2 bis 3 Mal schnell, um auf einen niedrigen Batteriestand hinzuweisen
Nach 10 Minuten im Testmodus kehrt das Gerät zum normalen Betrieb zurück.
Mobilfunk-Backup-Modul
Das Mobilfunk-Backup-Modul ACC-CEL-LTE-2 ist eine Plug-and-Play-Lösung, die über eine USB-2.0-Verbindung mit der BP52-Alarmzentrale betrieben wird. Dieses Modul bietet eine LTE-Verbindung über mehrere Netze (AT&T und T-Mobile) mit automatischem Failover auf das beste verfügbare Netz. Ein unbegrenzter Datentarif für die Alarmübertragung ist in der Lizenz enthalten.

Mobilfunk-Failover testen
Trennen Sie das Ethernet-Kabel von der BP52. Vergewissern Sie sich, dass die Hub-LED von dauerhaft blau zu blinkend blau wechselt und schließlich wieder dauerhaft blau leuchtet. Lösen Sie einen Trigger von einem beliebigen drahtlosen oder verdrahteten Sensor aus und prüfen Sie, ob Command das Ereignis empfangen hat.
Möchten Sie es lieber in Aktion sehen? Sehen Sie sich das Video-Tutorial an.
