Mehrere BE32s in Reihe schalten
BE32s für die Reihenschaltung vorbereiten und die richtigen Abstände für die Einrichtung festlegen
Der BE32 Alarm Expander erweitert die Reichweite eines Verkada-Alarmsystems. Der Expander kann verwendet werden, um mehrere verkabelte Sensoren in einer einzelnen RS-485-Kabelverbindung zum BP52-Alarm-Panel zusammenzufassen. Pro RS-485-Anschluss eines Alarm-Panels können Sie bis zu 4 BE32-Einheiten in Reihe schalten.
Firmware aktualisieren
Bevor Sie BE32s in Reihe schalten können, müssen alle auf der neuesten Firmware-Version sein.
Verbinden Sie den BE32 direkt über RS-485 mit dem BP52.
Das Gerät sollte automatisch mit dem Update beginnen. Innerhalb weniger Minuten beginnt das Gerät orange zu blinken. Trennen Sie es nicht, bis die LED aufhört zu blinken und mindestens eine Minute lang dauerhaft blau leuchtet, was anzeigt, dass das Update abgeschlossen ist. Der gesamte Vorgang dauert ungefähr 10 Minuten.
Wenn die BE32-Einheiten wie unten gezeigt installiert sind, wird das zweite Gerät nicht auf die neueste Firmware aktualisiert, es sei denn, es war ursprünglich direkt mit dem BP52-Alarm-Panel verbunden.
Erforderliche Kabellänge
Beim Verbinden von BE32-Einheiten in Reihe ist die Kabellänge ein limitierender Faktor. Um die Datenintegrität und die ordnungsgemäße Stromversorgung von 4-Draht-Sensoren sicherzustellen, befolgen Sie die in der untenstehenden Tabelle aufgeführten Richtlinien für die maximale Entfernung, basierend auf der Anzahl der in Reihe zu schaltenden BE32s.
Die in der Tabelle angegebenen Entfernungen setzen voraus, dass kein Ausgabegerät an die BE32-Relais angeschlossen ist. Wenn Sie die Relais verwenden möchten, ist für jeden BE32 ein externes Netzteil erforderlich.
BE32-Geräte
Maximale Kabellänge vom Panel bis zum letzten Gerät für 18 AWG
Maximale Kabellänge vom Panel bis zum letzten Gerät für 22 AWG
1
2625 ft / 800 m
1150 ft / 350 m
2
2130 ft / 650 m
820 ft / 250 m
3
1800 ft / 550 m
650 ft / 200 m
4
1475 ft / 450 m
490 ft / 150 m
18-AWG-Kabel ermöglicht aufgrund seines geringeren Widerstands längere Reihenschaltungen.
Anforderung an die Stromversorgung

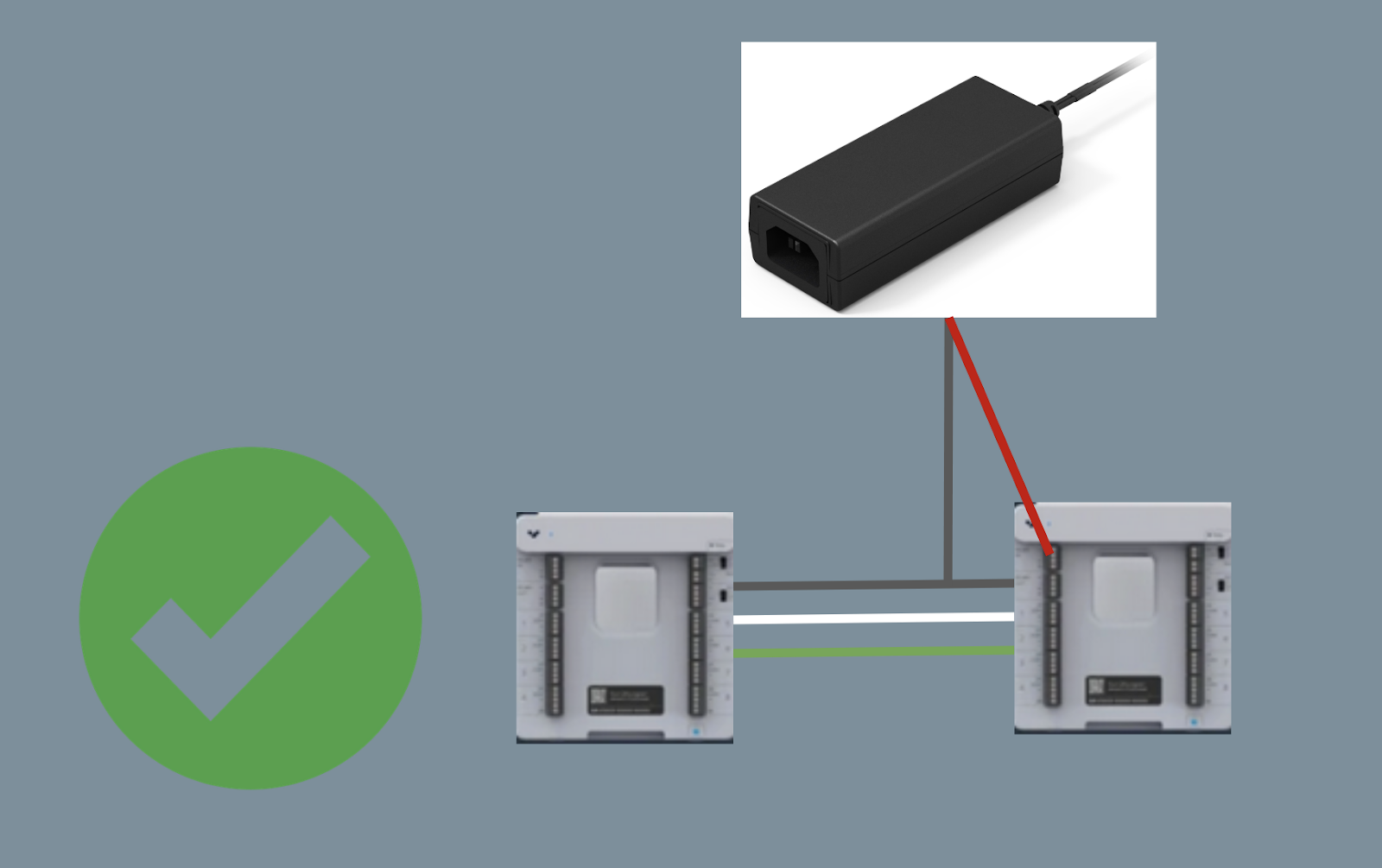

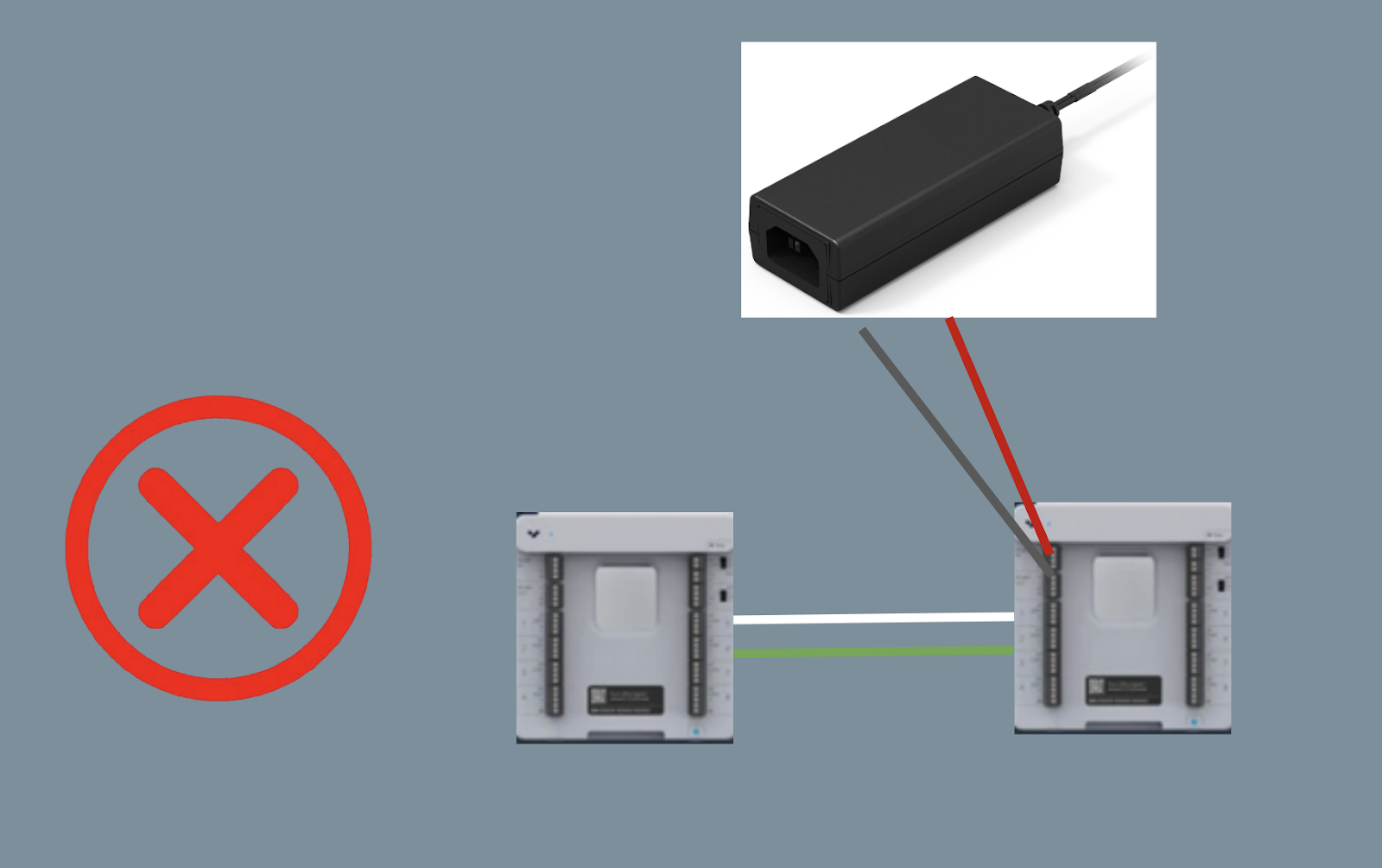

Das Verkada ACC–WA–30W/12V-Schaltnetzteil für Zusatzstrom muss verwendet werden, wenn Ausgabegeräte (Sirenen, Blitzleuchten usw.) angeschlossen sind oder die Kabellängenbegrenzungen erreicht werden. Bei Verwendung eines externen Netzteils (10–36 V) stellen Sie sicher, dass die RS-485-Geräte über dieselbe Bezugsmasse verbunden sind, indem der Geräteminus einbezogen wird.
