# Berechnen, wie viele Batterien für den BP52 benötigt werden

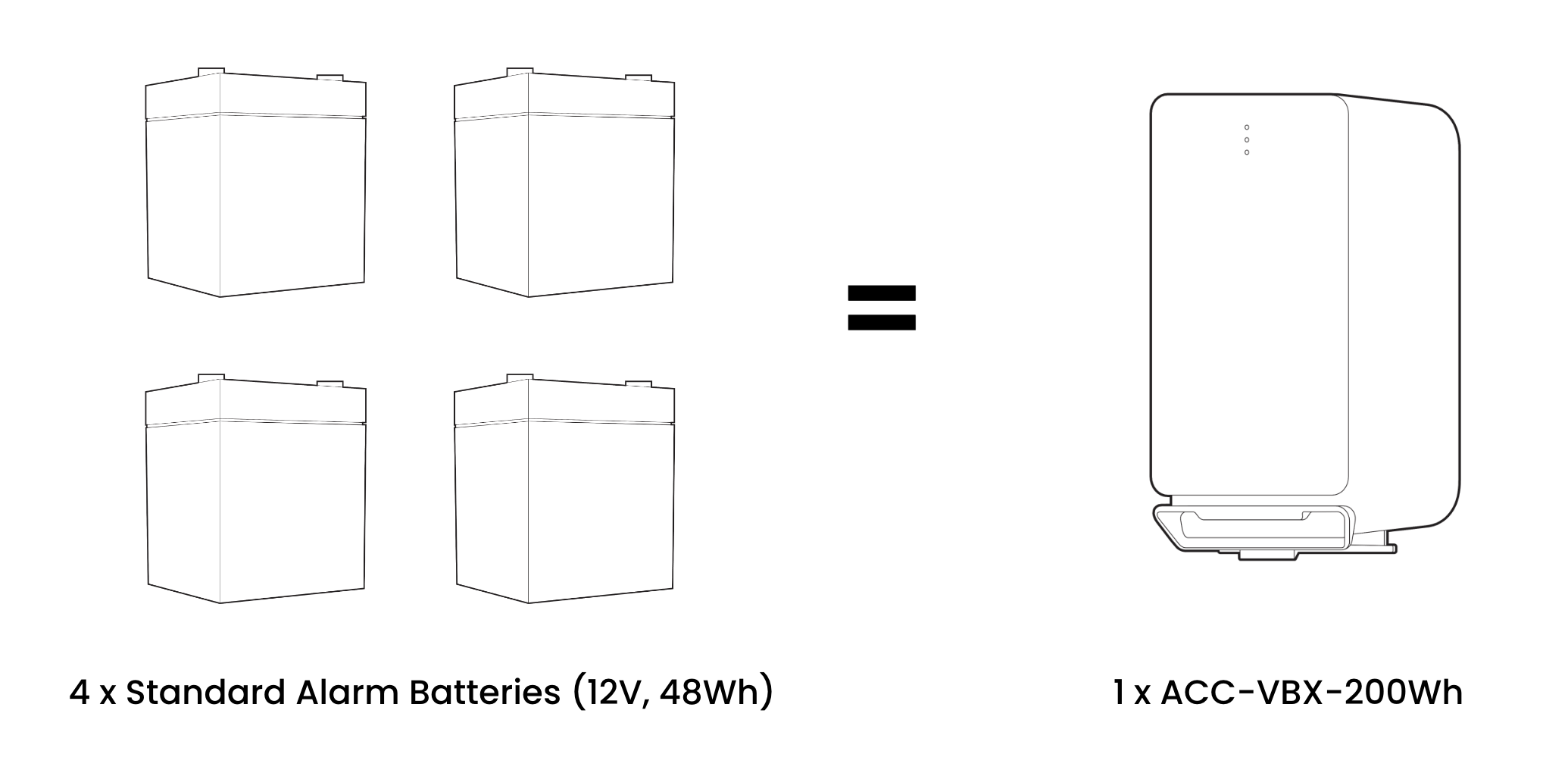

Die [VBX-Serie](https://docs.verkada.com/docs/ACC-VBX-series-datasheet.pdf) ist ein fortschrittliches Backup-Batteriesystem für das [BP52-Alarmpanel](https://docs.verkada.com/docs/BP52-alarm-panel-datasheet.pdf). VBX-Batterien verwenden Lithium-Eisenphosphat-(LiFePO4)-Chemie, die herkömmlichen versiegelten Blei-Säure-Batterien (SLA) in Bezug auf Lebensdauer und Energiekapazität deutlich überlegen ist.

<div data-with-frame="true"><img src="https://3661563951-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FNU1He6Uj2tgInV2VdCLQ%2Fuploads%2Fgit-blob-0784115dcfdb2c9df4995ed921862005ebcc9b2c%2F48459fa8afe3349363296c3c5dd6eecda4ed502d.png?alt=media" alt=""></div>

***

### Wie viele Batterien benötige ich?

Das BP52 verfügt über zwei integrierte Batterieschächte und unterstützt bis zu zwei externe Doppelbatterie-Gehäuse, was insgesamt sechs 200Wh-Batterien ermöglicht. Um die für Ihr System benötigte Backup-Kapazität zu berechnen, addieren Sie die Leistung aller an Ihr System angeschlossenen Hochlastgeräte und multiplizieren Sie diese Zahl mit der Anzahl der erforderlichen Stunden Backup-Zeit.

Teilen Sie die benötigte Batteriekapazität durch die Kapazität der ACC-VBX-200WH-Batterie, um die Anzahl der benötigten Batterien zu bestimmen:

**Anzahl der benötigten Batterien** = K / 200Wh

Beispiele für angeschlossene Geräte und deren Stromverbrauch sind unten aufgeführt:

A = 8,5W (Panel im Leerlaufmodus)

B = 0,5W (durchschnittlicher Stromverbrauch der Mobilfunk-Backup-Funktion)

C = 3W (durchschnittlicher Stromverbrauch des Expanders)

D = 4W (durchschnittlicher Stromverbrauch des Keypads)

E = 6W (Sicherheitskamera – durchschnittlicher Stromverbrauch im Tagesmodus)

F = 10W (Sicherheitskamera – durchschnittlicher Stromverbrauch im Nachtmodus)

G = 8W (durchschnittlicher Stromverbrauch der Gegensprechanlage)

H (Gesamtleistung) = A + B+ C\*(# Expander) + D\*(# Keypads) + E\*(# Kameras) + F\*(# Kameras) + G\*(# Gegensprechanlagen)

J = benötigte Stunden Backup-Zeit

K (benötigte Batteriekapazität)= H\*J

{% hint style="info" %}
**Beispiel:** Ein Standort mit einem Panel, Mobilfunk-Backup, zwei Keypads, einem Expander und zwei Kameras kann mit zwei VBX-Batterien typischerweise 12 Stunden lang betrieben werden.
{% endhint %}

***

### **Batteriekapazität vs. Temperatur**

Die Kapazität einer Batterie wird durch höhere Betriebstemperaturen nicht beeinträchtigt, aber Batterien bei niedrigeren Umgebungstemperaturen haben eine reduzierte Kapazität.

Ziehen Sie 1 % Kapazität für jedes Grad der Betriebsumgebungstemperatur unter 20°C ab.

{% hint style="info" %}
**Beispiel:** Die Betriebstemperatur beträgt 10°C

Die Batteriekapazität beträgt \[100 % - (20-10)%] \* 200Wh

\= 90 % \* 200Wh

\= 180Wh
{% endhint %}

***

### **Ladezeit**

Für das Laden der Batterie wird eine Mindestsystemleistung von 20W bereitgestellt, wobei mehr Leistung zum Laden der Batterien verfügbar gemacht wird, wenn die Systemlast dies zulässt.

Unter der Annahme einer minimalen Ladeleistung von 20W lädt sich eine vollständig entladene Batterie in etwa 10 Stunden wieder auf. Multiplizieren Sie 10 Stunden mit der Anzahl der installierten Batterien, um die Zeit zu berechnen, die zum vollständigen Aufladen aller Batterien benötigt wird.

{% hint style="info" %}
**Beispiel:** Das Panel arbeitet unter Maximalbelastung, und nur 20W stehen zum Laden zur Verfügung. Die AC-Stromversorgung wird wiederhergestellt, kurz bevor die vier angeschlossenen Batterien vollständig entladen sind.

Ladezeit = 10h \*4 Batterien = 40h
{% endhint %}

Für das Laden der Batterie wird eine maximale Systemleistung von 90W bereitgestellt, die zwischen allen angeschlossenen Batterien aufgeteilt werden kann, bis zu maximal 40W pro angeschlossenem Pack

Bei maximaler Ladeleistung lädt sich eine vollständig entladene Batterie in etwa fünf Stunden wieder auf.
