Verkada 인터콤용 4선 초인종 차임 설정하기

12V 4선 초인종을 Verkada 인터콤 차임으로 설정하는 방법을 알아보세요

Verkada 인터컴에는 도어벨 또는 차임을 작동시키는 데 사용할 수 있는 출력 릴레이가 포함되어 있습니다.

인터컴에 전원을 공급하려면 타사 전원 공급 장치가 필요합니다.

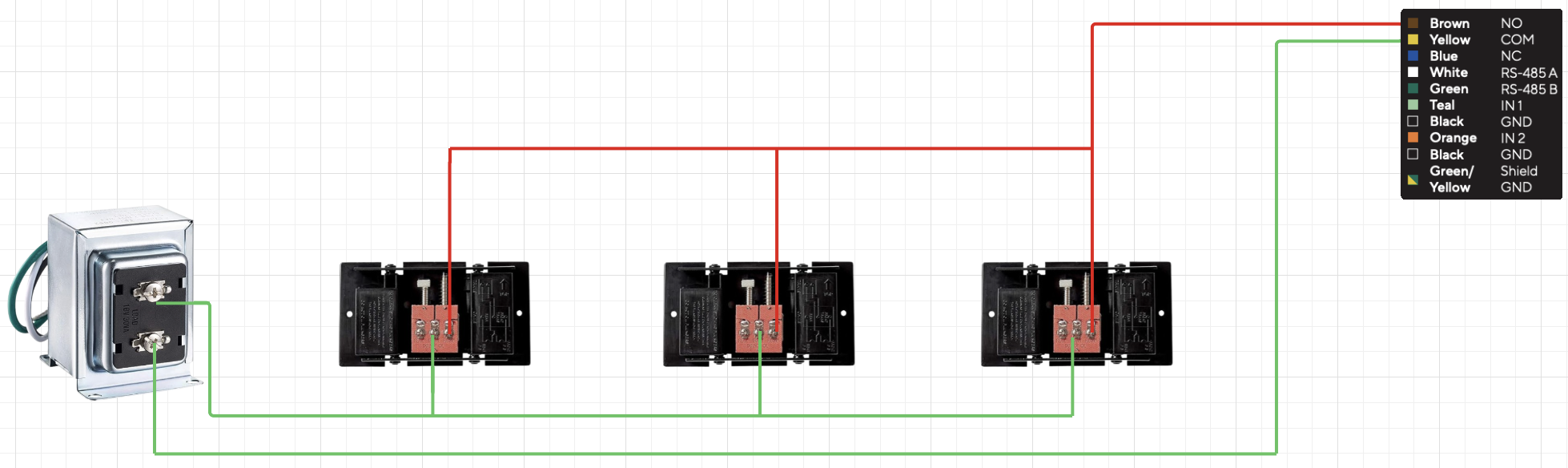

이 가이드는 4선식 차임에 적용됩니다. 아래 도면과 같은 보다 전통적인 도어벨 설정을 사용하는 경우, 다음을 참조하세요. Verkada 인터컴용 전통적인 도어벨 배선 자세한 배선 가이드는.

차임 출력 구성

Verkada Command에서 All Products > Intercom으로 이동합니다.

인터콤을 선택한 다음 Settings를 클릭합니다.

I/O > Output에서 Chime을 선택합니다.

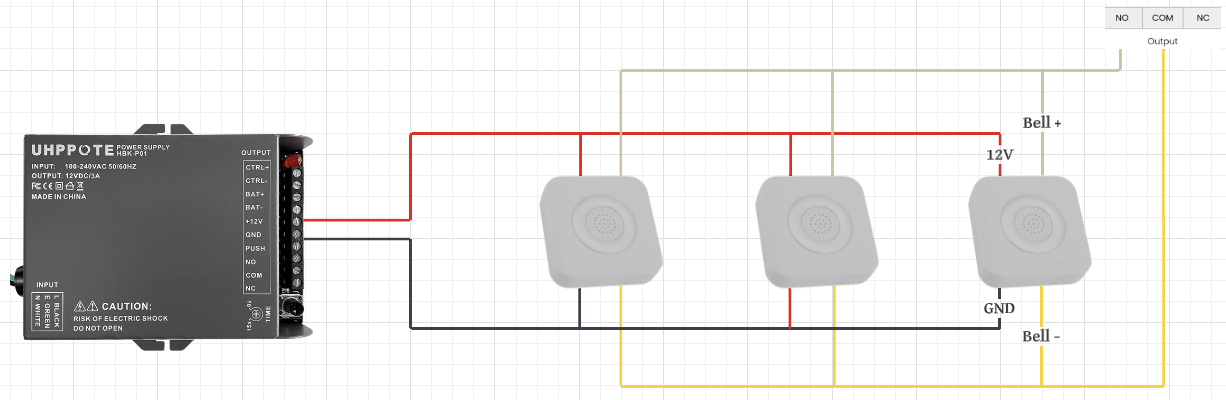

4선식 벨은 전원용 와이어 2개와 벨 소리 작동용 와이어 2개로 구성됩니다. 이 절차는 이미지에 표시된 것처럼 병렬로 배선된 단일 도어벨(또는 여러 개의 도어벨)에 적용됩니다.

인터컴 후면에서 단자 블록 또는 피그테일을 분리합니다.

각 도어벨에 대해 벨+ 및 벨–을 각각 인터컴 단자 블록/피그테일의 NO 및 COM 출력에 배선합니다.

각 도어벨에 대해 양극 전압과 접지를 각각 전원 공급 장치의 양극 전압 출력과 접지에 배선합니다.

단자 블록을 인터컴에 다시 삽입합니다.

도어벨이 여러 개 있는 경우 병렬로 배선합니다.
