# 인터컴에 초인종 차임 연결하기

Verkada 인터콤에는 도어벨/차임을 작동시키는 데 사용할 수 있는 출력 릴레이가 포함되어 있습니다.

### 요구 사항

* 1개 이상의 도어벨 차임
* 도어벨 변압기 1개
* 벨 와이어

***

## 차임 출력 구성

{% stepper %}
{% step %}
**Verkada Command에서 All Products > Intercom으로 이동합니다.**
{% endstep %}

{% step %}
**인터콤을 선택한 다음 Settings를 클릭합니다.**
{% endstep %}

{% step %}
**I/O > Output에서 Chime을 선택합니다. 인터콤의 릴레이 상태가 변경되고 서드파티 차임에 전원을 공급할 수 있습니다.**
{% endstep %}
{% endstepper %}

### 인터콤 배선

{% stepper %}
{% step %}
**인터콤 후면에서 터미널 블록 또는 피그테일을 제거합니다.**
{% endstep %}

{% step %}
**터미널 블록의 COM 출력을 도어벨 변압기 단자 나사 중 하나에 연결합니다.**
{% endstep %}

{% step %}
**각 도어벨에 대해, Front 및 Trans 단자를 각각 인터콤의 NO 단자와 도어벨 변압기의 나머지 단자에 연결합니다. 그림과 같이 진행합니다.**
{% endstep %}

{% step %}
**터미널 블록을 다시 삽입합니다.**
{% endstep %}
{% endstepper %}

***

{% hint style="warning" %}
도어벨이 여러 개 있는 경우 병렬로 배선합니다.
{% endhint %}

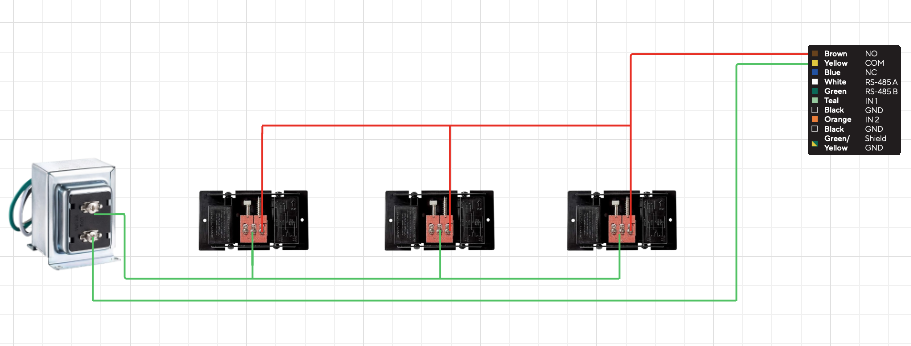

#### TD33 피그테일 배선

<div align="left" data-with-frame="true"><img src="https://3081479702-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTH6kITd3Fb5UOnnsfQ9r%2Fuploads%2Fgit-blob-9faab6125c15094c2f4b7ff5408f022c58ec2691%2F6d3e614b39f9906a94f7e10ea432542e9e2dea1c.png?alt=media" alt=""></div>

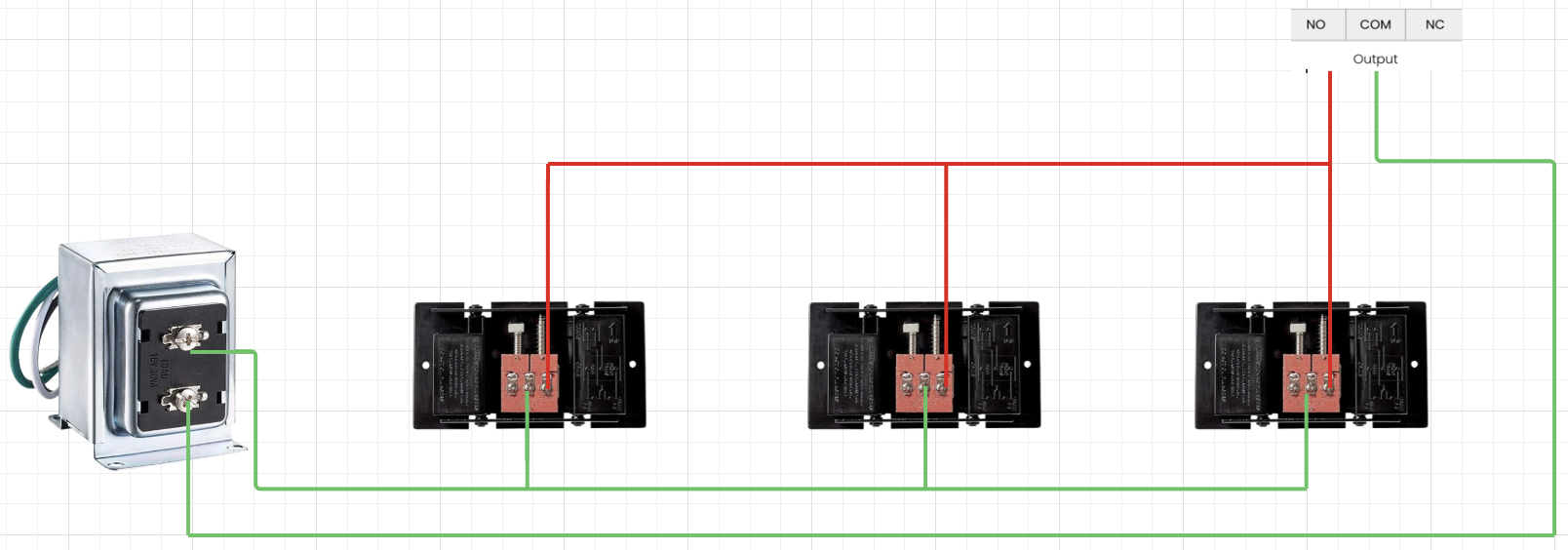

#### TD52/53/63 터미널 블록 배선

<div align="left" data-with-frame="true"><img src="https://3081479702-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTH6kITd3Fb5UOnnsfQ9r%2Fuploads%2Fgit-blob-17927d1f7352919b1d00777ea68f72f85a77043b%2F659cdb1c10a72f7a2ca03b06fb6080ce6e1e4c44.png?alt=media" alt=""></div>
