# インターホンにドアベルチャイムを配線する

Verkada Intercomsには、ドアベル／チャイムを作動させるために使用できる出力リレーが含まれています。

### 要件

* 1個以上のドアベルチャイム
* 1台のドアベル用トランス
* ベル線

***

## チャイム出力を設定する

{% stepper %}
{% step %}
**Verkada Commandで、［All Products］>［Intercom］に移動します。**
{% endstep %}

{% step %}
**インターホンを選択し、［Settings］をクリックします。**
{% endstep %}

{% step %}
**［I/O］>［Output］で［Chime］を選択します。インターホンのリレーの状態が切り替わり、サードパーティ製のチャイムに電源を供給できるようになります。**
{% endstep %}
{% endstepper %}

### インターホンを配線する

{% stepper %}
{% step %}
**インターホン背面から端子台またはピッグテールを取り外します。**
{% endstep %}

{% step %}
**端子台のCOM出力を、ドアベル用トランスの端子ネジのいずれか1つに配線します。**
{% endstep %}

{% step %}
**各ドアベルについて、図のようにFront端子とTrans端子を、それぞれインターホンのNO端子と、ドアベル用トランスの残りの端子に配線します。**
{% endstep %}

{% step %}
**端子台を差し戻します。**
{% endstep %}
{% endstepper %}

***

{% hint style="warning" %}
ドアベルが複数ある場合は、並列に配線します。
{% endhint %}

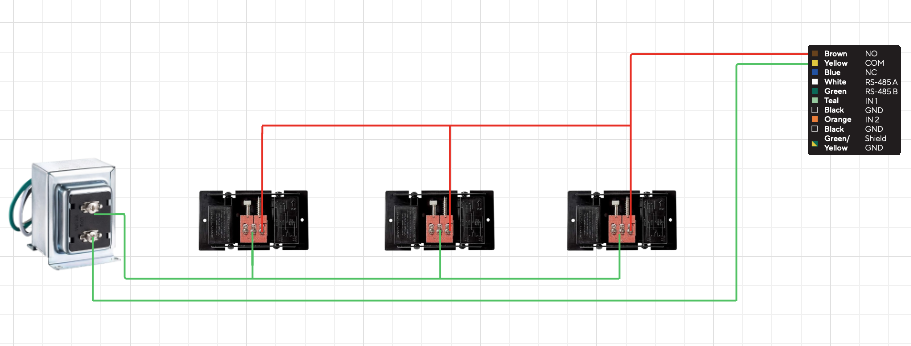

#### TD33 ピッグテール配線

<div align="left" data-with-frame="true"><img src="https://900126207-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTH6kITd3Fb5UOnnsfQ9r%2Fuploads%2Fgit-blob-9faab6125c15094c2f4b7ff5408f022c58ec2691%2F6d3e614b39f9906a94f7e10ea432542e9e2dea1c.png?alt=media" alt=""></div>

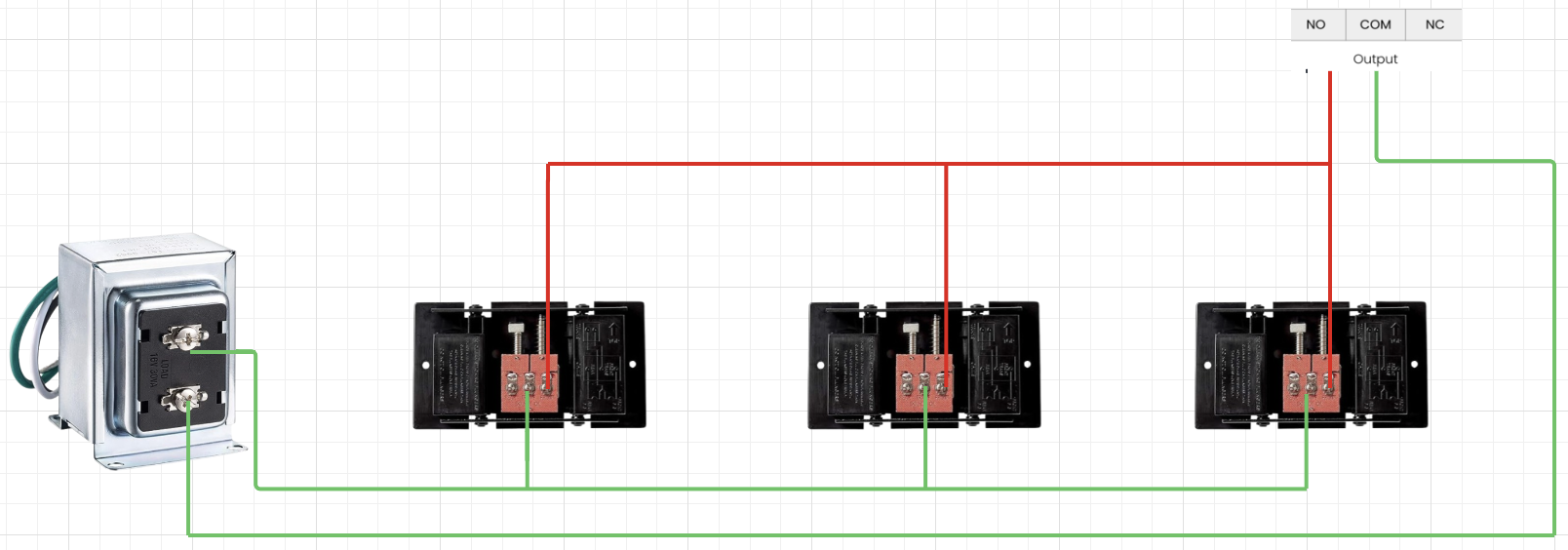

#### TD52/53/63 端子台配線
