Configurer une sonnerie de porte à 4 fils pour Verkada Intercom

Découvrez comment configurer des sonnettes de porte 12 V à 4 fils comme carillons Verkada Intercom

Les interphones Verkada incluent un relais de sortie que vous pouvez utiliser pour déclencher une sonnette ou un carillon.

Vous avez besoin d'une alimentation tierce pour alimenter un interphone.

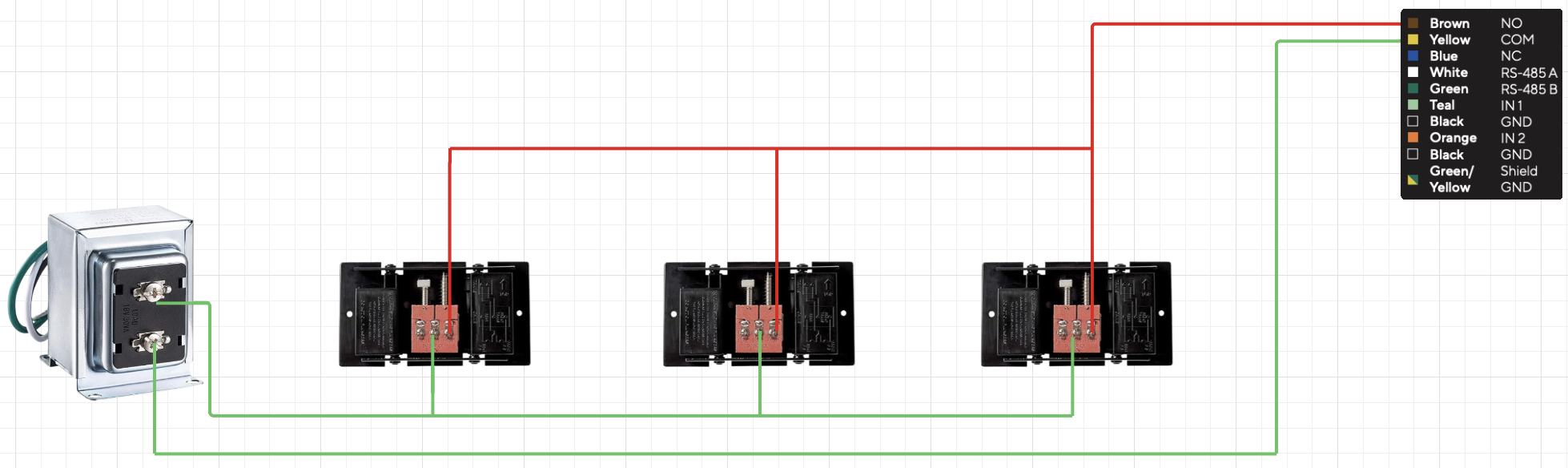

Ce guide s'applique aux carillons à 4 fils. Si vous avez une installation de sonnette plus traditionnelle comme le schéma ci‑dessous, voir Câblage de sonnette traditionnel pour les interphones Verkada pour un guide de câblage détaillé.

---

Configurer une sortie de carillon

1

Dans Verkada Command, allez dans Tous les produits > Intercom.

2

Sélectionnez votre interphone et cliquez sur Paramètres.

3

Sous Entrées/Sorties > Sortie, sélectionnez Carillon.

Câbler votre interphone

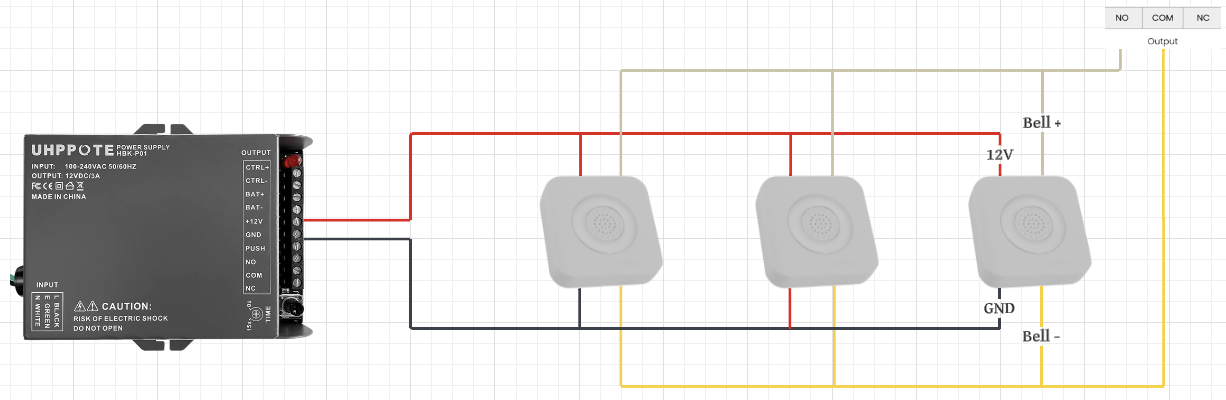

Les sonnettes à 4 fils ont 2 fils dédiés à l'alimentation et 2 fils dédiés au déclenchement du son de la sonnette. Cette procédure s'applique à une seule sonnette (ou plusieurs sonnettes) câblées en parallèle, comme montré sur l'image.

1

Retirez le bloc de connexion ou la queue de cochon à l'arrière de votre interphone.

2

Pour chaque sonnette, câblez bell+ et bell– aux sorties NO et COM du bloc de connexion/queue de cochon de l'interphone, respectivement.

3

Pour chaque sonnette, câblez la tension positive et la masse vers la sortie de tension positive et la masse de votre alimentation, respectivement.

4

Réinsérez le bloc de connexion dans l'interphone.

---

Si vous avez plusieurs sonnettes, câblez-les en parallèle.

Câblage du faisceau TD33

Câblage du bornier TD52/53/63
