Câbler une sonnerie de porte à un Interphone

Câblez une sonnerie de porte traditionnelle et des transformateurs à votre interphone Verkada

Les interphones Verkada comprennent un relais de sortie que vous pouvez utiliser pour déclencher une sonnette/un carillon.

Configuration requise

  • 1 carillon de porte ou plus

  • 1 transformateur de sonnette

  • Fil de sonnette


Configurer une sortie de carillon

1

Dans Verkada Command, allez dans Tous les produits > Interphone.

2

Sélectionnez votre interphone et cliquez sur Paramètres.

3

Sous E/S > Sortie, sélectionnez Carillon. Le relais de l’interphone changera d’état et un carillon tiers pourra être alimenté.

Câblez votre interphone

1

Retirez le bornier ou le faisceau de câbles de l’arrière de votre interphone.

2

Raccordez la sortie COM du bornier à l’une des vis de borne du transformateur de sonnette.

3

Pour chaque sonnette, raccordez les bornes Front et Trans à la borne NO de l’interphone et à l’autre borne du transformateur de sonnette, respectivement, comme indiqué.

4

Réinsérez le bornier.


circle-exclamation

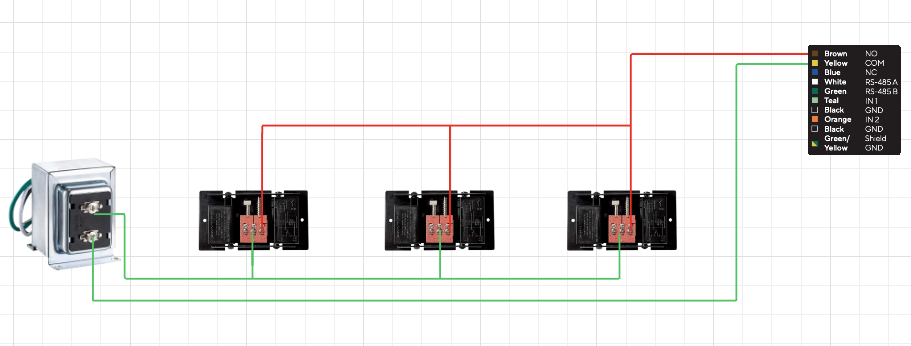

Câblage du faisceau de câbles TD33

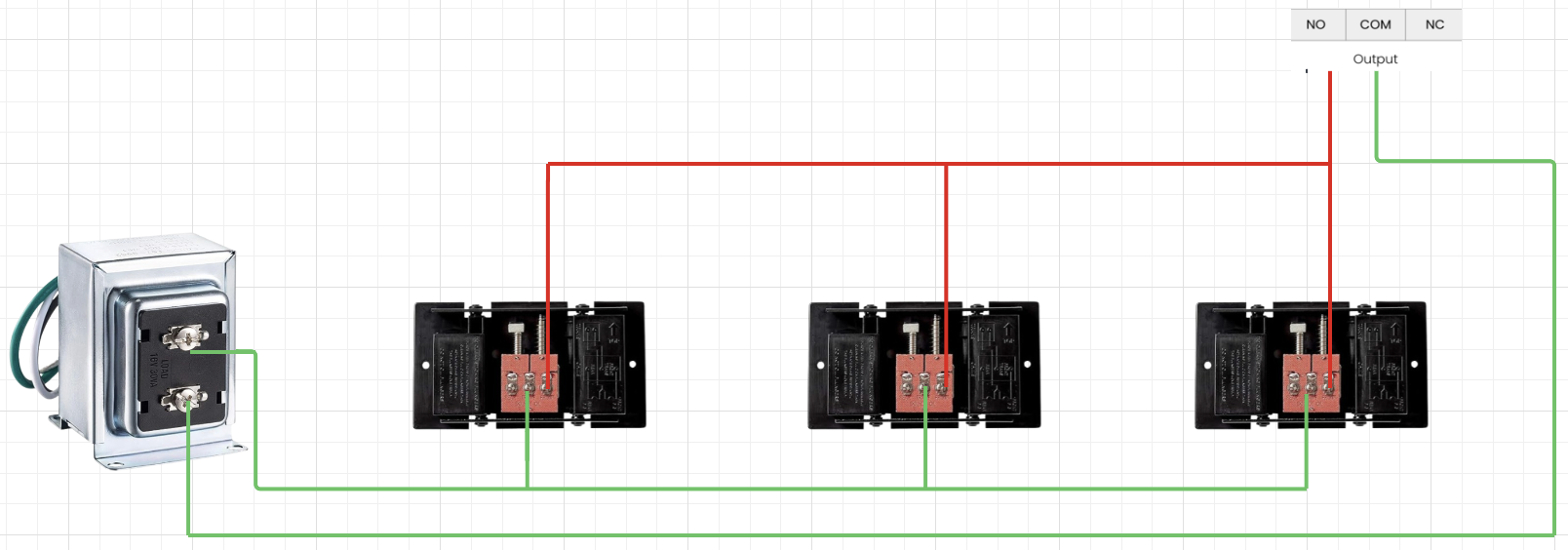

Câblage du bornier TD52/53/63
