# Configurer un interphone vidéo en tant que contrôle d’accès 1 porte

### Avant de commencer

* Suivez le [guide d'installation](https://www.verkada.com/docs/?product=intercom\&contentType=setupGuide) pour configurer votre matériel.
* Suivez toutes les exigences dans [Commencer avec Verkada Intercom](https://help.verkada.com/intercom/fr/commencer/get-started-with-verkada-intercom).

{% hint style="warning" %}
Vous n'avez pas besoin d'une licence de porte séparée lors de la configuration de l'interphone en tant que contrôleur pour 1 porte. Elle est incluse avec la licence de l'interphone.
{% endhint %}

## Configuration du matériel

<details>

<summary>TD33</summary>

## Lecteur Verkada

La deuxième génération d'interphones Verkada (TD33, TD53, TD63) comprend tous un lecteur intégré.

## Câblage de la sortie

Le TD33 dispose d'une sortie relais sec de type C que vous pouvez configurer comme contrôleur d'accès. Cela implique de câbler l'interphone à un contrôleur d'alimentation auxiliaire et à une serrure.

<div align="left" data-with-frame="true"><img src="https://2615340941-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTH6kITd3Fb5UOnnsfQ9r%2Fuploads%2Fgit-blob-1dd1a4c798fe50e6b5b61843ba5fd0981f79c9cf%2F232e12c97a3f55b4636c49c5cbb6830d10f8d238.png?alt=media" alt="" width="563"></div>

</details>

<details>

<summary>TD53/63</summary>

## Lecteur Verkada

La deuxième génération d'interphones Verkada (TD33, TD53, TD63) comprend tous un lecteur intégré.

## Câblage de la sortie

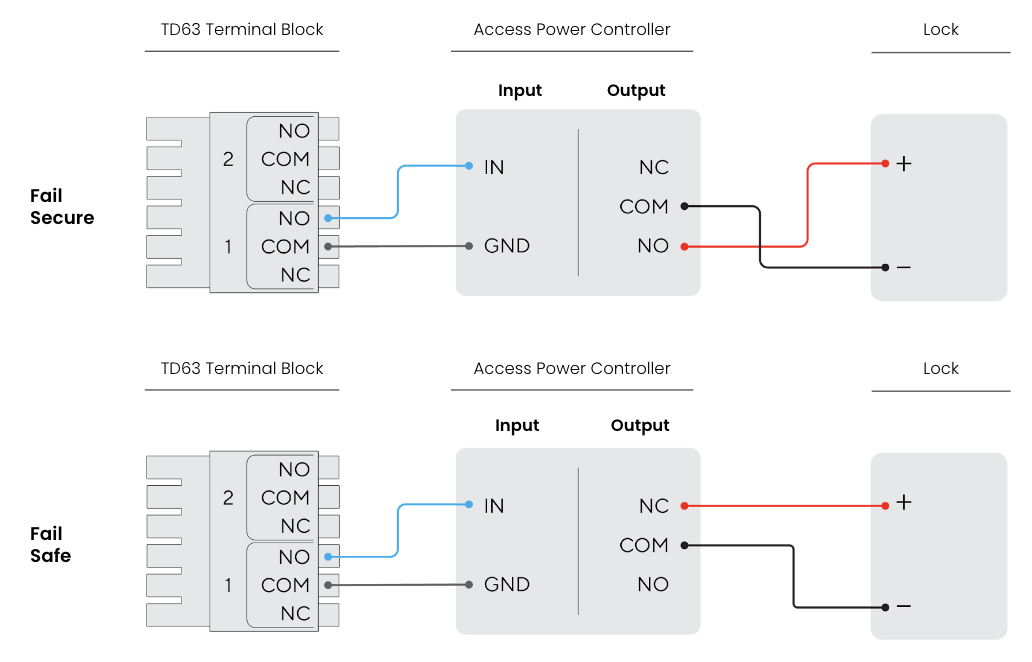

Le TD53 et le TD63 disposent d'une sortie relais sec de type C que vous pouvez configurer comme contrôleur d'accès. Cela implique de câbler l'interphone à un contrôleur d'alimentation auxiliaire et à une serrure.

<div align="left" data-with-frame="true"><img src="https://2615340941-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTH6kITd3Fb5UOnnsfQ9r%2Fuploads%2Fgit-blob-653476d00b7a5a3d0338efb170295d2609de9c28%2Fff56ff771f2b081b27297da477c7fa20cc0246a1.png?alt=media" alt="" width="563"></div>

</details>

<details>

<summary>TS12</summary>

### Lecteur Verkada <a href="#verkada-reader-2" id="verkada-reader-2"></a>

L'interphone TS12 est conçu pour alimenter les lecteurs Verkada en 12V et 250mA via les bornes V+ et GND du bornier situé à l'arrière de l'appareil. Utilisez le schéma ci-dessous pour câbler un lecteur Verkada au bornier. Nous recommandons de connecter le fil de drainage à la terre côté lecteur. Évitez d'utiliser l'alimentation 12V pour alimenter d'autres périphériques, car elle possède une limitation de courant par verrouillage.

### Entrées <a href="#inputs" id="inputs"></a>

Le TS12 dispose de 2 entrées sèches polyvalentes qui peuvent agir comme déclencheur d'appel, DPI ou REX. Celles-ci peuvent être configurées dans Verkada Command sur la page des paramètres de votre interphone dans la section E/S.

#### Connexions d'entrée <a href="#input-connections" id="input-connections"></a>

Pour chaque entrée, connectez un fil à la broche IN et l'autre fil à la broche GND. Vous pouvez connecter n'importe quel dispositif avec une sortie relais sèche à ces ports. Tous les événements associés sont enregistrés dans Command.

### Sortie <a href="#output" id="output"></a>

Le TS12 dispose d'une sortie relais sec de type C que vous pouvez configurer comme contrôleur d'accès (AC) en connectant un contrôleur d'alimentation d'accès à la borne de sortie, comme détaillé ci-dessous.

</details>

<details>

<summary>TD52</summary>

## Lecteur Verkada

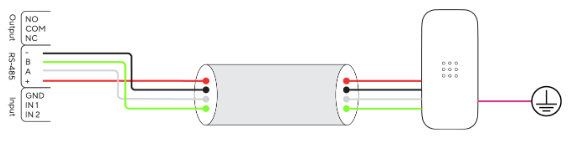

Le [Interphone vidéo Verkada TD52](https://www.verkada.com/intercom/td52/) est conçu pour alimenter les lecteurs Verkada en 12V et 250mA via (**+**) et (**–**) la connexion.

{% hint style="info" %}
Nous recommandons de connecter le fil de drainage à la terre côté lecteur.
{% endhint %}

{% hint style="warning" %}
Évitez d'utiliser l'alimentation 12V pour alimenter d'autres périphériques, car elle possède une limitation de courant par verrouillage.
{% endhint %}

<div align="left" data-with-frame="true"><img src="https://2615340941-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTH6kITd3Fb5UOnnsfQ9r%2Fuploads%2Fgit-blob-8e69abf2819962e7678fb5a1e77b869df15686ee%2F928c732a7b42d2f89c90ba2215afaf7e4c9e4997.png?alt=media" alt="" width="563"></div>

## Entrées

Le TD52 dispose de 2 entrées sèches polyvalentes. L'état d'entrée par défaut (Normalement Fermé \[NF] ou Normalement Ouvert \[NO]) de chacune peut être configuré dans Verkada Command.

### Connexions

Pour chaque entrée, vous devez connecter 1 fil à la broche IN, et l'autre à la broche GND. Vous pouvez connecter n'importe quel dispositif avec une sortie relais sèche à ces ports, tel qu'un indicateur de position de porte (DPI), un capteur de demande de sortie (REX), un interphone ou une sortie de contrôle d'accès. Tous les événements associés sont enregistrés dans Command. En savoir plus sur la façon de [câbler le dispositif d'entrée](https://help.verkada.com/intercom/fr/configuration/wire-a-video-intercom).

## Sortie

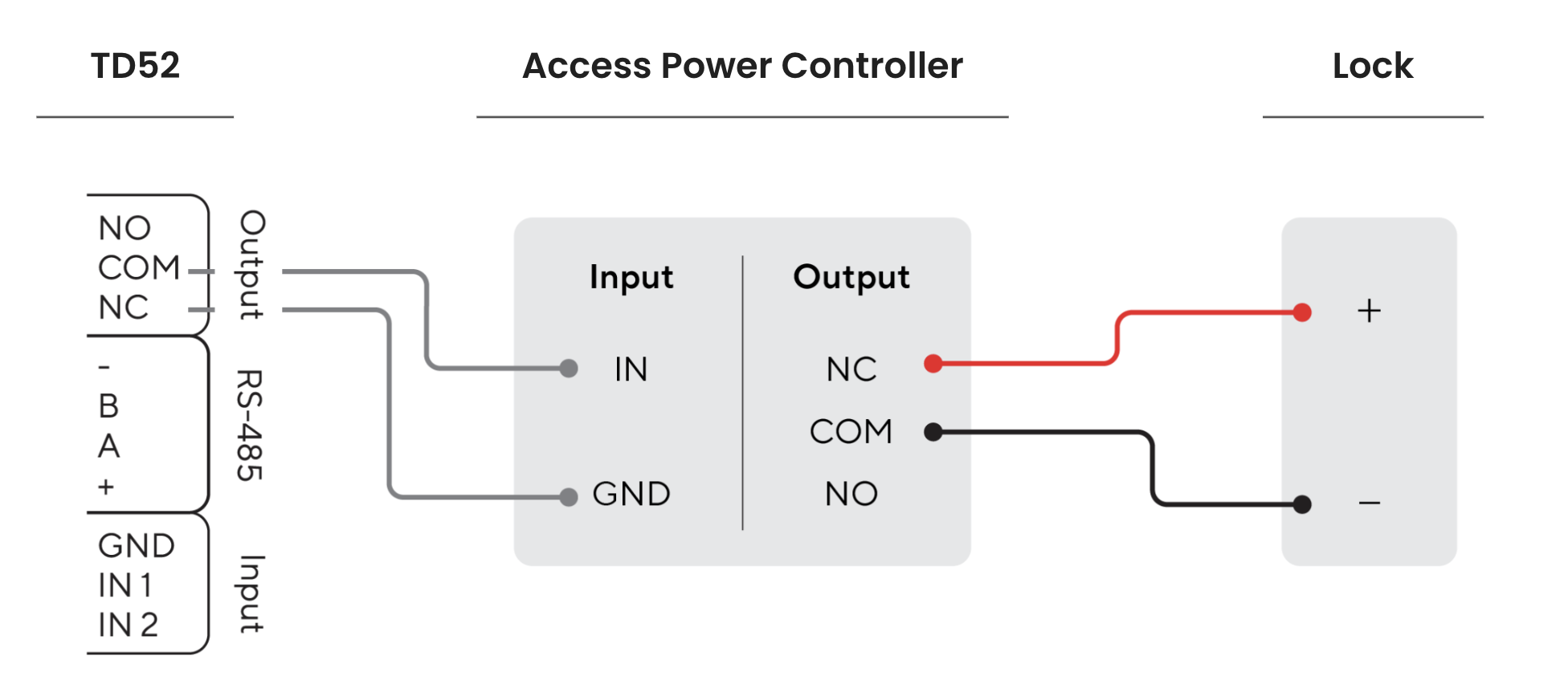

Le TD52 dispose d'une sortie relais sec de type C que vous pouvez configurer comme contrôleur d'accès (AC) en connectant un contrôleur d'alimentation d'accès à la borne de sortie, comme détaillé ci-dessous.

### Connexions

Vous pouvez également utiliser le relais de sortie comme sortie polyvalente.

* *Pour les serrures fail safe*, vous devez connecter + à NF pour être verrouillée, par défaut.
* *Pour les serrures fail secure*, vous devez connecter + à NO pour être verrouillée, par défaut.

<div align="left" data-with-frame="true"><img src="https://2615340941-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTH6kITd3Fb5UOnnsfQ9r%2Fuploads%2Fgit-blob-f383aa9935aab26276dd85744450a28c9156d26b%2F931e093f5595d660b2200a77a3a3f21e4c545641.png?alt=media" alt="" width="563"></div>

En savoir plus sur la façon de [câbler un dispositif de sortie](https://help.verkada.com/intercom/fr/configuration/wire-a-video-intercom).

</details>

***

## Configuration dans Command

{% stepper %}
{% step %}
**Dans Verkada Command, allez dans Tous les produits > Appareils.**
{% endstep %}

{% step %}
**Sélectionnez un interphone à configurer.**
{% endstep %}

{% step %}
**Sous Paramètres > Porte, cliquez sur Ajouter une porte.**
{% endstep %}

{% step %}
**Cliquez sur Sélectionner pour Directement à l'interphone.**
{% endstep %}

{% step %}
**Sélectionnez le bâtiment et l'étage puis cliquez sur Appliquer.**
{% endstep %}
{% endstepper %}

{% hint style="info" %}
Voir [Attribuer un accès utilisateur à une porte](https://app.gitbook.com/s/aaHs5RfKqv9Z49mi02cC/users-and-credentials/add-a-user-to-the-verkada-access-system/assign-a-user-access-to-a-door) pour accorder aux utilisateurs l'accès à la porte.
{% endhint %}
