Conectar un timbre a un intercomunicador

Conecta un timbre tradicional y transformadores a tu intercomunicador Verkada

Los intercomunicadores Verkada incluyen un relé de salida que puede usar para activar un timbre/sonería.

Requisitos

• 1 o más timbres de puerta

• 1 transformador para timbre

• Cable para timbre

---

Configurar una salida de sonería

1

En Verkada Command, vaya a Todos los Productos > Intercomunicador.

2

Seleccione su intercomunicador y haga clic en Configuración.

3

En I/O > Salida, seleccione Sonería. El relé del intercomunicador cambiará de estado y se podrá alimentar una sonería de terceros.

Conectar su intercomunicador

1

Retire el bloque de terminales o el pigtail de la parte trasera de su intercomunicador.

2

Conecte la salida COM del bloque de terminales a uno de los tornillos de terminal del transformador del timbre.

3

Para cada timbre, conecte los terminales Front y Trans al terminal NO del intercomunicador y al terminal restante del transformador del timbre, respectivamente, como se muestra.

4

Vuelva a insertar el bloque de terminales.

---

Si tiene varios timbres, conéctelos en paralelo.

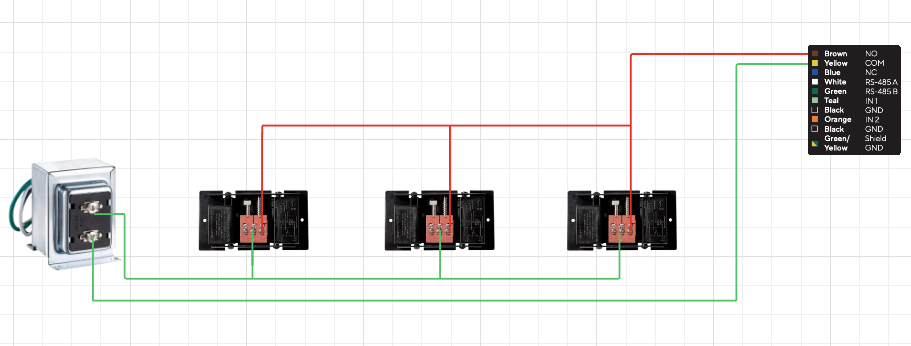

Conexión del pigtail TD33

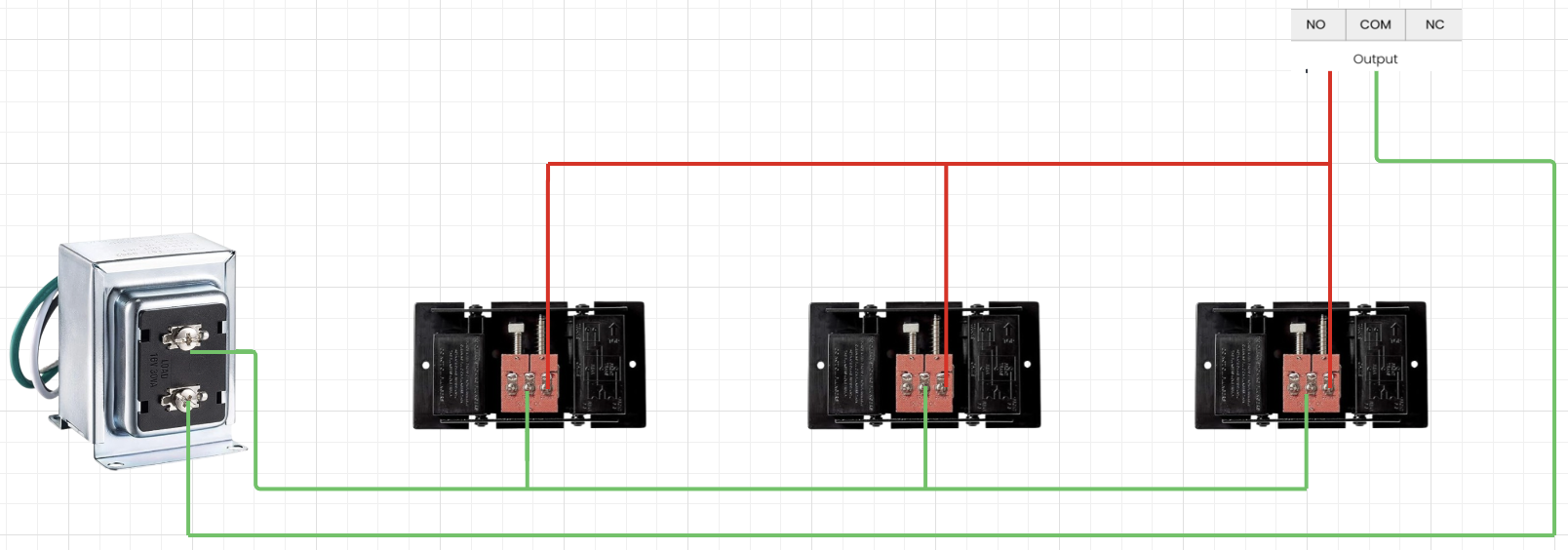

Conexión del bloque de terminales TD52/53/63
