# 4-Draht-Türgong für Verkada Intercom einrichten

Verkada-Gegensprechanlagen verfügen über ein Ausgangsrelais, das Sie zum Auslösen einer Türklingel oder eines Klingeltons verwenden können.

{% hint style="danger" %}
Sie benötigen ein Netzteil eines Drittanbieters, um eine Gegensprechanlage mit Strom zu versorgen.
{% endhint %}

{% hint style="warning" %}
Diese Anleitung gilt für 4-Draht-Klingeln. Wenn Sie eine traditionellere Türklingel-Installation wie in der untenstehenden Abbildung haben, sehen Sie [Klassische Türklingelverdrahtung für Verkada-Gegensprechanlagen](https://help.verkada.com/intercom/de/konfiguration/wire-a-doorbell-chime-to-an-intercom) für eine detaillierte Verdrahtungsanleitung.

<img src="https://925949656-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTH6kITd3Fb5UOnnsfQ9r%2Fuploads%2Fgit-blob-65fa972af9e1109a4433d409a19b4a4891eba617%2F6c7d60dfc5aaa5c7fa743a7110d126f79bdbae15.png?alt=media" alt="" data-size="original">
{% endhint %}

***

## Einen Klingelausgang konfigurieren

{% stepper %}
{% step %}
**Gehen Sie in Verkada Command zu Alle Produkte > Gegensprechanlage.**
{% endstep %}

{% step %}
**Wählen Sie Ihre Gegensprechanlage aus und klicken Sie auf Einstellungen.**
{% endstep %}

{% step %}
**Wählen Sie unter I/O > Output die Option Chime aus.**
{% endstep %}
{% endstepper %}

### Verdrahten Sie Ihre Gegensprechanlage

4-Draht-Klingeln haben 2 Drähte für die Stromversorgung und 2 Drähte zum Auslösen des Klingeltons. Dieses Verfahren gilt für eine einzelne Türklingel (oder mehrere Türklingeln), die parallel verdrahtet sind, wie im Bild gezeigt.

{% stepper %}
{% step %}
**Entfernen Sie den Klemmenblock oder das Pigtail von der Rückseite Ihrer Gegensprechanlage.**
{% endstep %}

{% step %}
**Verdrahten Sie für jede Türklingel bell+ und bell– jeweils mit den NO- und COM-Ausgängen am Klemmenblock/Pigtail der Gegensprechanlage.**
{% endstep %}

{% step %}
**Verdrahten Sie für jede Türklingel die positive Spannung und Masse jeweils mit dem Ausgang für positive Spannung und Masse Ihres Netzteils.**
{% endstep %}

{% step %}
**Setzen Sie den Klemmenblock wieder in die Gegensprechanlage ein.**
{% endstep %}
{% endstepper %}

***

{% hint style="warning" %}
Wenn Sie mehrere Türklingeln haben, verdrahten Sie diese parallel.
{% endhint %}

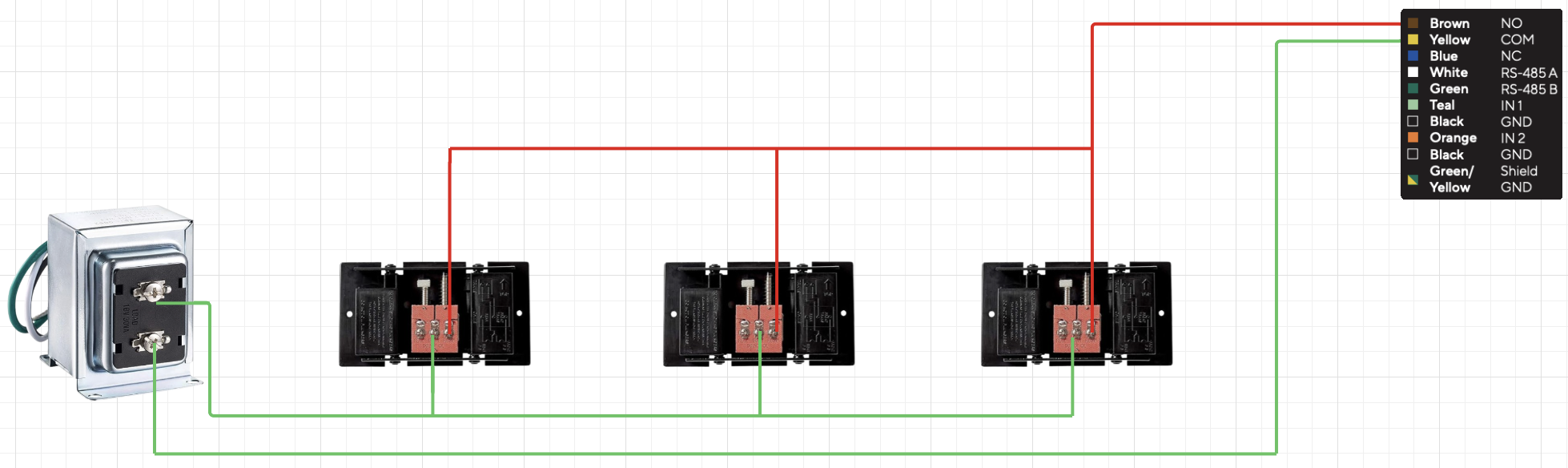

#### TD33 Pigtail-Verdrahtung

<div align="left" data-with-frame="true"><img src="https://925949656-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTH6kITd3Fb5UOnnsfQ9r%2Fuploads%2Fgit-blob-84fa334bf4d9463af08ad4657ccfcf43fd3f3663%2Ffd4db852583d66786f530b38823aebc59d07a35d.png?alt=media" alt=""></div>

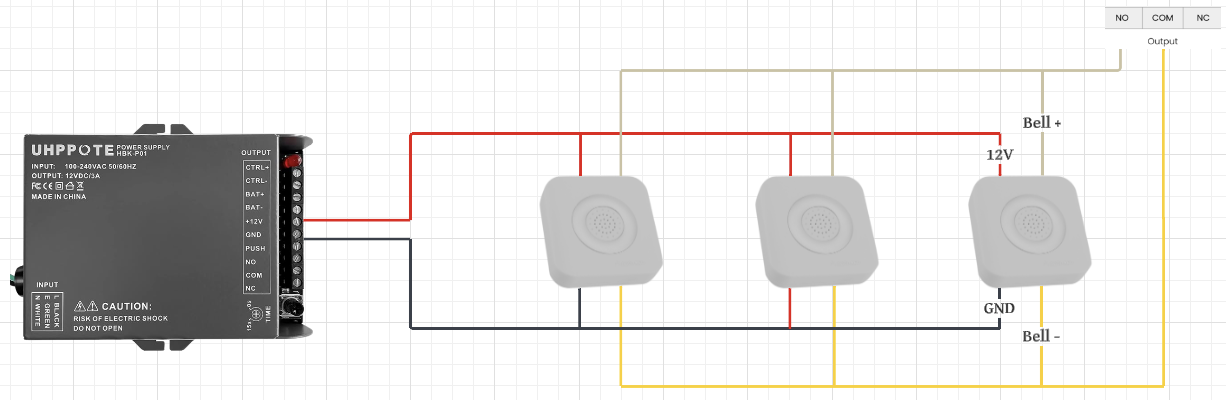

#### TD52/53/63 Anschlussklemmen-Verdrahtung

<div align="left" data-with-frame="true"><img src="https://925949656-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FTH6kITd3Fb5UOnnsfQ9r%2Fuploads%2Fgit-blob-f677a4c472c4546660d565b2a438c313e82a41c8%2F5006d1ff62cb7de7f96a8261251464ba091ffdea.png?alt=media" alt=""></div>
