Eine Türklingel-Glocke an eine Intercom anschließen

Schließen Sie eine herkömmliche Türklingel-Glocke und Transformatoren an Ihre Verkada-Intercom an

Verkada Intercoms verfügt über ein Ausgangsrelais, mit dem Sie eine Türklingel bzw. einen Gong auslösen können.

Anforderungen

  • 1 oder mehr Klingelgongs

  • 1 Türklingeltransformator

  • Klingeldraht


Einen Gong-Ausgang konfigurieren

1

Gehen Sie in Verkada Command zu Alle Produkte > Intercom.

2

Wählen Sie Ihre Gegensprechanlage aus und klicken Sie auf Einstellungen.

3

Wählen Sie unter I/O > Ausgang die Option Gong. Das Relais der Intercom schaltet um, und ein Gong eines Drittanbieters kann mit Strom versorgt werden.

Verdrahten Sie Ihre Intercom

1

Entfernen Sie die Anschlussklemme oder das Pigtail von der Rückseite Ihrer Intercom.

2

Verbinden Sie den COM-Ausgang an der Anschlussklemme mit einer der Klemmschrauben am Türklingeltransformator.

3

Verdrahten Sie für jede Türklingel die Anschlüsse Front und Trans jeweils mit dem NO-Anschluss an der Intercom und dem verbleibenden Anschluss am Türklingeltransformator, wie gezeigt.

4

Setzen Sie die Anschlussklemme wieder ein.

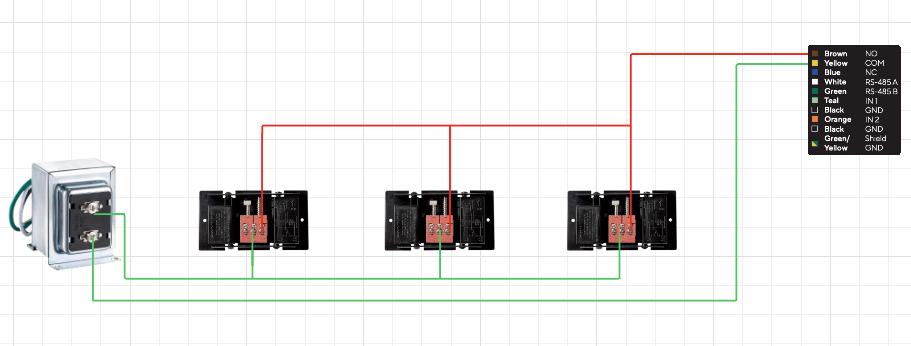

TD33 Pigtail-Verdrahtung

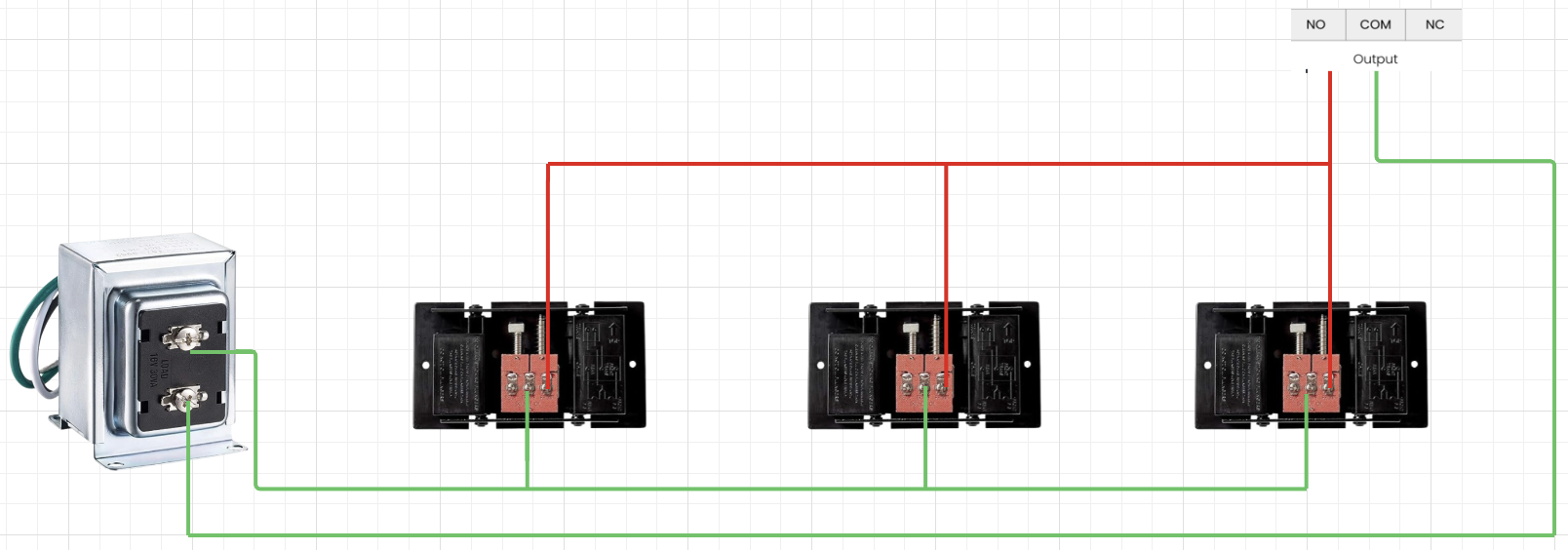

TD52/53/63 Anschlussklemmen-Verdrahtung
