Options d’alimentation pour les passerelles extérieures

Découvrez les différentes façons d’alimenter les passerelles extérieures

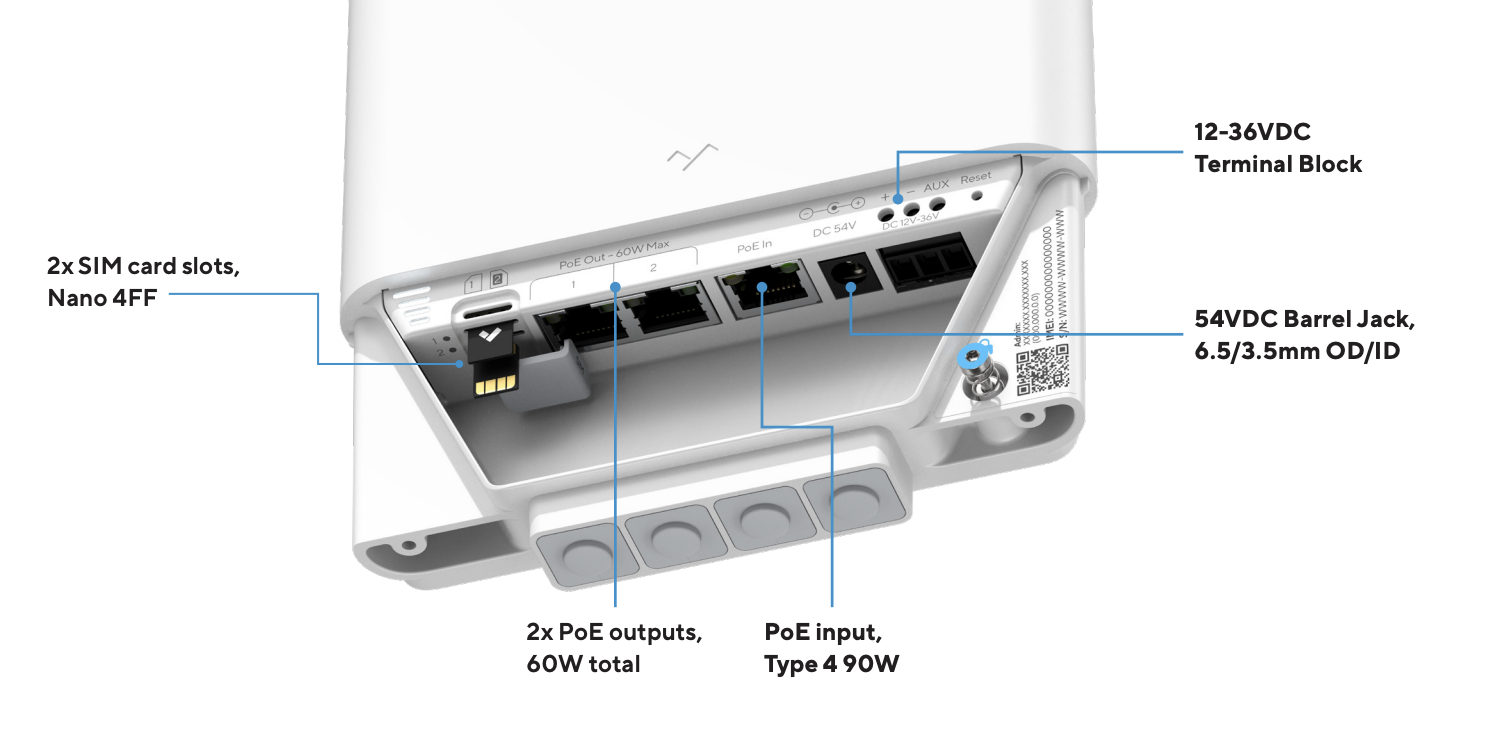

Les passerelles extérieures GC31-E et GW31-E disposent de trois options d’entrée d’alimentation, ce qui les rend compatibles avec diverses sources d’alimentation telles que les prises secteur, les panneaux solaires/batteries ou les lampadaires. Cet article couvre certains des scénarios d’installation les plus courants.

Faites toujours appel à un électricien agréé pour les installations impliquant un câblage électrique.

---

Prise secteur extérieure ou boîte de jonction

Vous pouvez utiliser le Injecteur PoE++ extérieur Verkada 90 W, qui prend une entrée de 100-240 VCA et alimente la passerelle via son entrée PoE. L’injecteur est résistant aux intempéries (IP66) et peut être branché sur une prise secteur ou connecté directement à des fils nus provenant d’un conduit ou d’une boîte de jonction. Pour une installation plus propre, la passerelle peut être montée sur la surface de l’injecteur.

Prise secteur intérieure

Dans les situations où la passerelle peut accéder à l’alimentation depuis l’intérieur d’un bâtiment, vous pouvez utiliser le Injecteur PoE++ intérieur Verkada 90 W ou Adaptateur d’alimentation AC/DC Verkada. Ces accessoires se branchent sur une prise secteur de 100-240 VCA et alimentent la passerelle via les entrées PoE et jack cylindrique.

Poteau de lampadaire

Au-dessus de la plupart des lampadaires ou des éclairages de parking se trouve une prise ronde de photocellule, qui peut être utilisée pour alimenter des appareils auxiliaires tels que la passerelle. Verkada recommande le FP 7-Pin AC/DC Power Tap, qui est compatible avec les poteaux lumineux de 105-240 VCA et dispose d’un passage de contrôle photo en option. Le Power Tap fournit une alimentation CC via PoE, ce qui permet de le connecter directement à l’entrée PoE de la passerelle.

Faites toujours appel à un électricien agréé pour les installations sur poteau lumineux, et obtenez l’autorisation de l’entité propriétaire du poteau. Dans certains cas, un compteur peut également devoir être installé.

Pour les lampadaires de 277 V et 480 V, faites appel à un électricien agréé pour abaisser la tension à 120 V et utilisez le Injecteur PoE++ extérieur Verkada 90 W pour alimenter la passerelle. Pour les lampadaires qui ne sont alimentés que la nuit, nous recommandons d’ajouter une batterie de secours qui peut se décharger pendant la journée.

Alimentation solaire/batterie

La passerelle dispose d’une entrée de bornier CC permettant un câblage direct à un panneau solaire et/ou à une batterie. Une batterie de 12 V ou 24 V est recommandée, car la passerelle accepte une tension de 12 à 36 VCC.

Pour les installations dans un véhicule, nous recommandons un câblage vers un accessoire 12 V ou l’utilisation d’un relais temporisé de coupure d’alimentation afin d’éviter de décharger la batterie lorsque le contact est coupé.

• La consommation électrique prévue pour la passerelle est de 9 W dans des conditions normales et de 19 W lorsque les chauffages sont activés.

• La passerelle nécessite 90 W pour fournir sa puissance de sortie maximale de 60 W.
