Opciones de alimentación para puertas de enlace para exteriores

Conoce las distintas formas de alimentar las puertas de enlace para exteriores

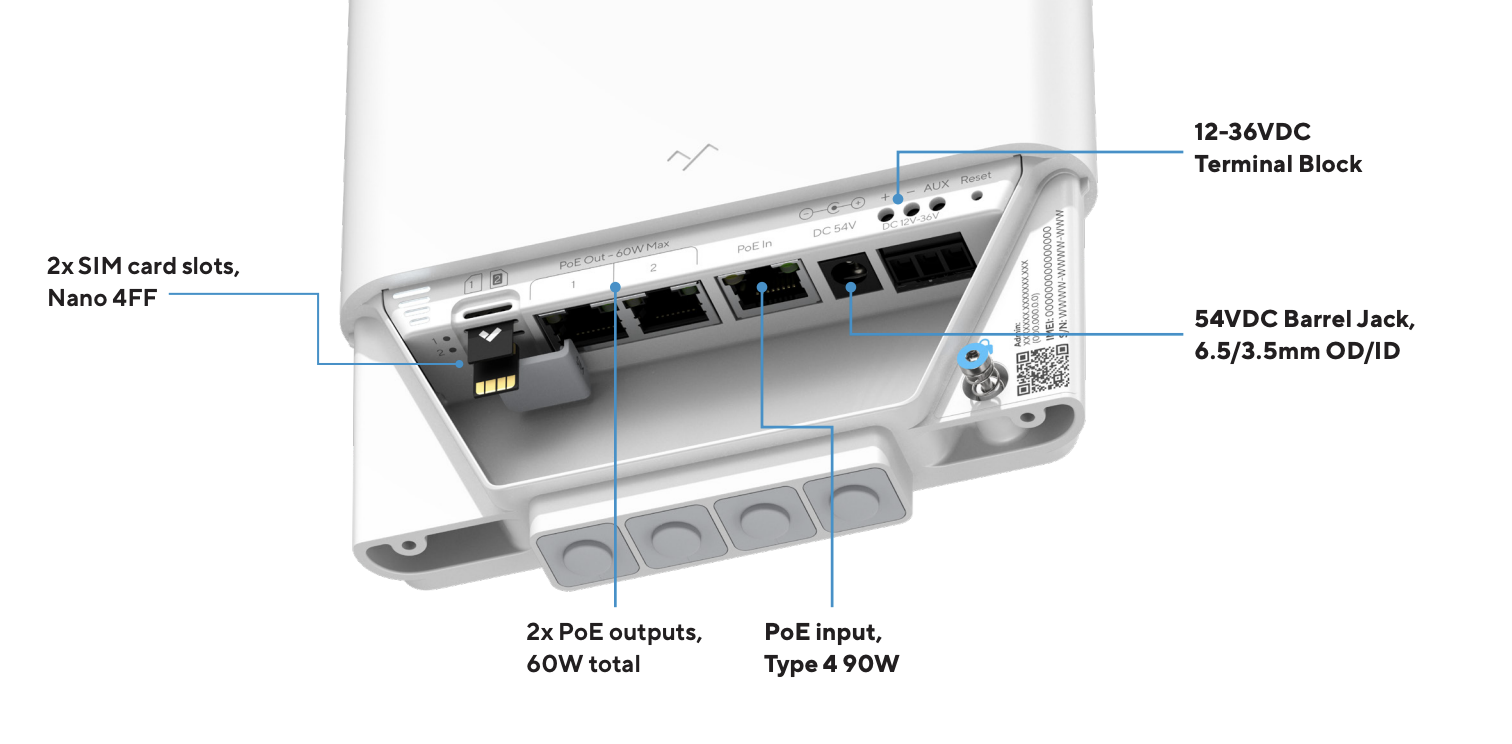

Las pasarelas exteriores GC31-E y GW31-E tienen tres opciones de entrada de alimentación, lo que las hace compatibles con una variedad de fuentes de energía, como tomas de CA, paneles solares/baterías o alumbrado público. Este artículo cubre algunos de los escenarios de instalación más comunes.

Contrate siempre a un electricista con licencia para las instalaciones que impliquen cableado eléctrico.

---

Toma de CA exterior o caja de conexiones

Puede usar el Inyector PoE++ exterior Verkada de 90 W , que recibe 100-240 VCA y suministra energía a través de la entrada PoE de la pasarela. El inyector está preparado para la intemperie (IP66) y se puede enchufar a una toma de CA o conectar directamente a cables pelados desde un conducto o una caja de conexiones. Para una instalación más limpia, la pasarela se puede montar sobre la superficie del inyector.

Toma de CA interior

Para situaciones en las que la pasarela pueda acceder a alimentación desde el interior de un edificio, puede usar el Inyector PoE++ interior Verkada de 90 W o Adaptador de alimentación CA/CC Verkada. Estos accesorios se conectan a una toma de CA de 100-240 V y envían energía a la pasarela a través de las entradas PoE y jack coaxial.

Poste de alumbrado público

En la parte superior de la mayoría de las farolas o luces de aparcamiento hay un receptáculo circular de fotocontrol, que puede usarse para alimentar dispositivos auxiliares como la pasarela. Verkada recomienda el Punto de alimentación CA/CC FP de 7 pines , que es compatible con postes de luz de 105-240 VCA y cuenta con paso de fotocontrol opcional. El punto de alimentación suministra energía CC a través de PoE, lo que permite conectarlo directamente a la entrada PoE de la pasarela.

Contrate siempre a un electricista con licencia para las instalaciones en postes de luz y obtenga permiso de la entidad propietaria del poste. En algunos casos, también puede ser necesario instalar un medidor.

Para luces de calle de 277 V y 480 V, contrate a un electricista con licencia para reducir el voltaje a 120 V y use el Inyector PoE++ exterior Verkada de 90 W para alimentar la pasarela. Para farolas que solo tienen energía por la noche, recomendamos añadir una batería de respaldo que pueda descargarse durante el día.

Alimentación solar/de batería

La pasarela tiene una entrada de bloque de terminales de CC que permite el cableado directo a un panel solar y/o una batería. Se recomienda una batería de 12 V o 24 V, ya que la pasarela acepta 12-36 VCC.

Para instalaciones en vehículos, recomendamos cablear a un accesorio de 12 V o usar un relé temporizador de alimentación para evitar que la batería se descargue cuando el encendido esté apagado.

• El consumo de energía esperado de la pasarela es de 9 W en circunstancias normales y de 19 W cuando los calentadores están encendidos.

• La pasarela requiere 90 W para proporcionar su salida de potencia completa de 60 W.
