돌입 전류 문제 해결

AUX 출력 실패 및 AUX 전원 비활성화 경고에 대해 알아보세요

Verkada는 Classic Alarms의 전 세계 판매 종료(2026년 8월 1일) 및 수명 종료(2027년 8월 1일)를 발표했습니다. 대상 고객은 2027년 1월 31일까지 추가 비용 없이 New Alarms로 업그레이드할 수 있습니다. 방문하세요 Verkada.com/alarms/upgrade 시작하려면.

시작하기 전에

돌입 전류 문제와 그 원인을 해결하는 데 도움이 되도록 다음 용어를 익히세요:

• 정전 용량—전하를 저장하는 물질의 능력입니다. 커패시터는 전기 회로에 정전 용량을 추가하는 물리적 구성 요소입니다.
• 돌입 전류—다음이라고도 함 입력 서지 전류 또는 전원 투입 서지—전기 장치가 처음 켜질 때 소비하는 최대 순간 입력 전류입니다. 일반적으로 높을수록 장치의 정전 용량은 높을수록 개별 장치의 돌입 전류 소비가 커집니다.

돌입 전류가 문제를 일으키는 방식을 이해하기

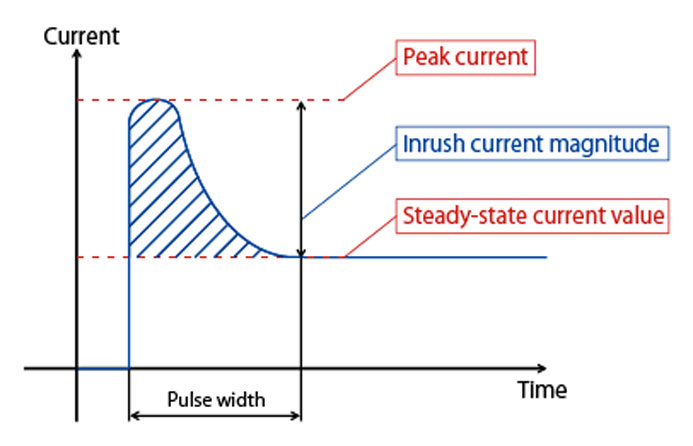

아래 이미지는 장치가 처음 전원을 켜질 때 큰 전류를 소비하다가 정상 상태 전류로 감소하는 모습을 보여줍니다. 피크와 돌입 전류의 크기는 수 및 종류 전기 회로에 있는 커패시터의

돌입 전류란?

돌입 전류란?

아래 이미지는 데이터시트에 유사한 전력 요구 사항이 표시되어 있음에도 정전 용량 수준이 다른 두 가지 동작 센서의 예입니다.

동작 센서	전력	예
Honeywell IS335(커패시터 2개)	9–15VDC @ 12mA
Honeywell DT7235T(커패시터 10개 이상)	7.5–16VDC @ 24mA

Honeywell DT7235T는 훨씬 더 높은 정전 용량과 돌입 전류를 DUAL TEC 기능을 지원하는 데 필요한 커패시터의 수와 크기 때문에 Honeywell IS335보다 갖습니다.

정전 용량 문제를 식별하는 방법

일반적으로 정전 용량 문제는 다음 BP41 경보 패널 예에서 보이듯 두 가지 방식 중 하나로 나타납니다. BP41 경보 패널.

• 높은 정전 용량 장치를 배선한 직후. 장치의 돌입 전류가 너무 높아 전압 강하 패널이 전원을 잃는 단락으로부터 시스템을 보호하기 위한 내부 보호 메커니즘 때문에 발생합니다.
• BP41에서 전원 껐다 켜기, 재부팅 또는 펌웨어 업그레이드 후. 시스템 부팅과 모든 장치의 한 번에 패널이 공급할 수 있는 양을 초과하여 다시 전압 강하가 발생하고 패널이 전원을 잃게 됩니다. 이 문제는 초기 설치 중에는 보이지 않는데, 그 이유는 다음과 같습니다:

  • 패널이 이미 완전히 부팅된 상태이기 때문입니다.
  • 외부 센서는 하나씩 추가 및 배선되며, 각 개별 구성 요소에는 커패시터를 충전할 충분한 시간이 주어집니다.
• 장치에 "AUX 출력 실패" 경고가 표시되고 경보 사이트에는 "AUX 전원 비활성화" 경고가 표시됩니다. 4선식 센서로 인한 돌입 전류 문제를 피하고 시스템이 계속 부팅되어 온라인 상태를 유지할 수 있도록 AUX가 비활성화됩니다.

예상되는 사항

이로 인해 패널은 다음과 같이 될 수 있습니다:

• 센서의 전원이 제거될 때까지 완전히 부팅되지 못함

  또는
• 장치의 커패시터가 내부 보호 메커니즘을 우회할 만큼 충분히 충전될 때까지 부팅이 지연됨.

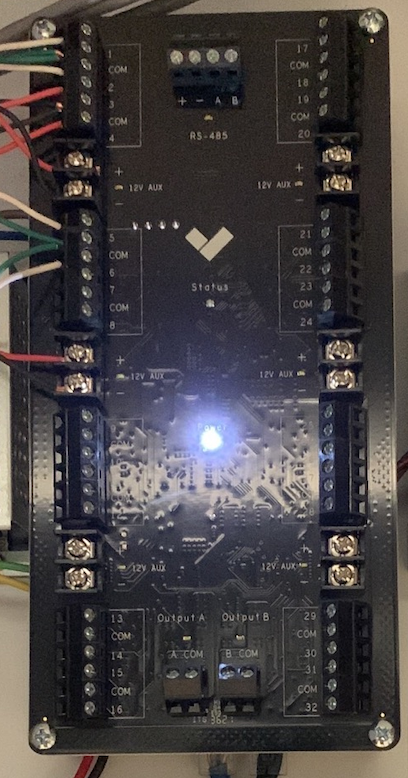

패널은 일반적으로 패널 상태 LED(꺼짐)와 전원 LED(켜짐)를 표시합니다.

돌입 전류 문제를 해결하는 방법

1

센서에서의 전류 소비를 늦추고 전압 강하를 방지하기 위해 각 센서의 전원선에 100Ω 저항을 직렬로 배선할 것을 권장합니다.

2

저항을 배선한 후 패널의 전원을 껐다 켜 시스템 작동을 확인하고 패널이 제대로 부팅되는지 확인하십시오.
