무선 알람 장치 설정하기
Verkada 무선 알람 장치를 구성, 테스트 및 설치하세요
Verkada는 Classic Alarms의 전 세계 판매 종료(2026년 8월 1일) 및 수명 종료(2027년 8월 1일)를 발표했습니다. 대상 고객은 2027년 1월 31일까지 추가 비용 없이 New Alarms로 업그레이드할 수 있습니다. 방문하세요 Verkada.com/alarms/upgrade 시작하려면.
이 문서는 classic Alarms를 위한 가이드입니다. 다음을 참조하세요 문서 new Alarms를 사용 중인 경우. 다음을 참조하세요 New Alarms와 Classic Alarms 비교 어떤 버전의 Alarms를 사용하는지 확실하지 않은 경우.
Verkada 무선 허브와 센서는 독자적인 sub-GHz 무선 통신 프로토콜로 통신합니다. 이 맞춤형 프로토콜은 915 MHz(미국, 캐나다)/868 MHz(영국, EU)에서 동작하며, 보안, 도달 범위, 배터리 수명을 극대화하도록 처음부터 설계되었습니다.
무선 신호는 AES-128로 암호화됩니다. 직접 시퀀스 확산 스펙트럼(DSSS) 기술을 통해 Verkada의 기술은 경쟁사 시스템에 영향을 줄 수 있는 신호 방해 및 기타 공격을 방지합니다.
무선 사양

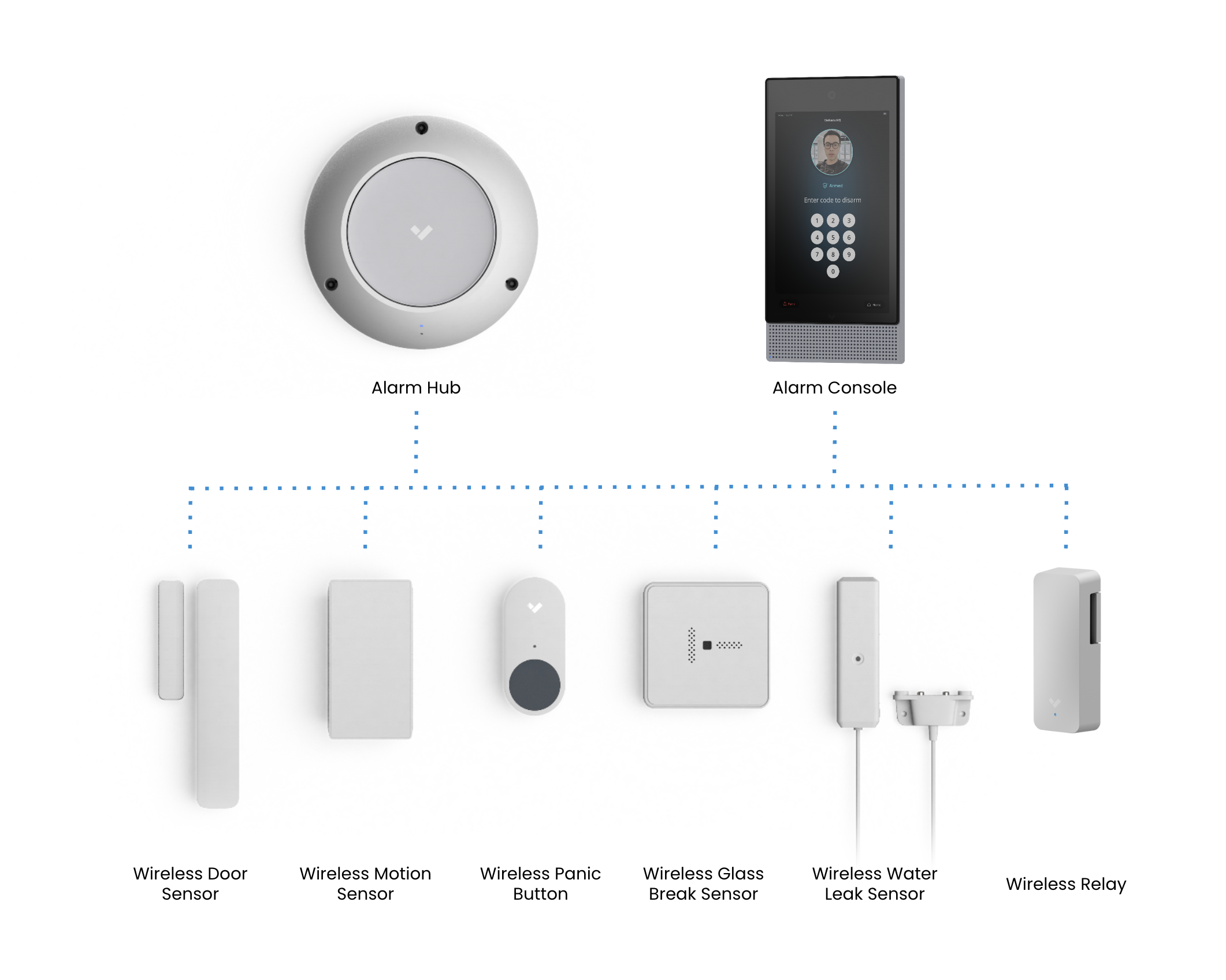

무선 알람 장치

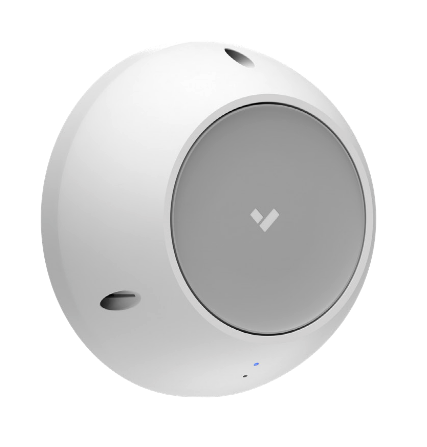

BH61 무선 알람 허브
해당 BH61 무선 알람 허브 최대 60개의 Verkada 무선 센서를 지원합니다. 일반적인 장애물 없는 가시선 범위는 최대 1,000피트(304.8m)이며, 일반적인 사무실 환경에서는 최대 200피트(61.26m)입니다. 허브에는 정전 시 시스템에 최대 12시간 동안 전원을 유지할 수 있도록 내장 백업 배터리가 포함되어 있습니다.
BH61 설치하기
BH61은 전방향성이며, 최대 커버리지를 위해 천장에 설치하고 건물/층의 중앙에 최대한 가깝게 설치할 때 가장 잘 작동합니다.
건물의 각 층에 허브 1개를 두십시오.
일반적인 사무실 환경은 다음으로 구성됩니다:
석고보드 또는 목재로 구성된 벽 5~7개.
허브로부터 200피트(61.26m)까지 커버됩니다.
콘크리트나 금속으로 구성된 건축 자재에 따라 범위는 크게 달라집니다.
BH61 테스트하기

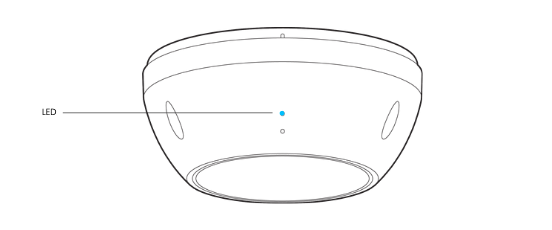

작동 정상 작동에서는 LED가 다음을 나타냅니다:
주황색 점등—허브가 켜져 있고 부팅 중입니다.
주황색 점멸—허브가 펌웨어를 업데이트 중입니다.
파란색 점멸—허브는 이벤트를 수신할 수 있지만 서버에 연결할 수 없습니다.
파란색 점등—허브가 작동 중이며 연결되어 있고 이벤트를 수신 중입니다.
BH61 알람 허브 전면의 흰색 플라스틱 커버 아래에 딥 스위치가 있습니다. 장치가 켜지려면 이 딥 스위치를 왼쪽으로 설정해야 합니다.

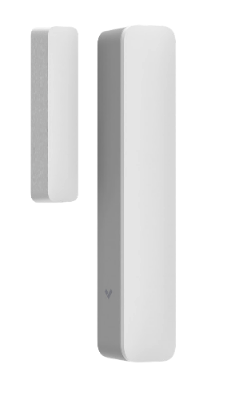

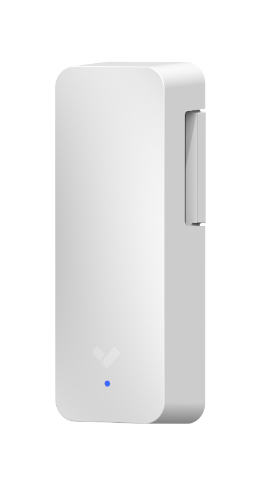

BR31 무선 문 센서
해당 BR31 무선 문 센서 2개의 CR123A 리튬 배터리로 전원을 공급받으며 최대 10년의 배터리 수명을 가집니다. 구성 가능한 문 간격 폭은 최대 2인치(5cm)로, 다양한 설치 요구 사항을 지원합니다.
범용 송신기로의 선택적 구성은 내부 배선 입력 단자를 사용하여 별도의 2선 센서 신호를 BH61 무선 허브가 수신할 수 있는 무선 신호로 변환할 수 있게 해줍니다.
BR31 설치하기

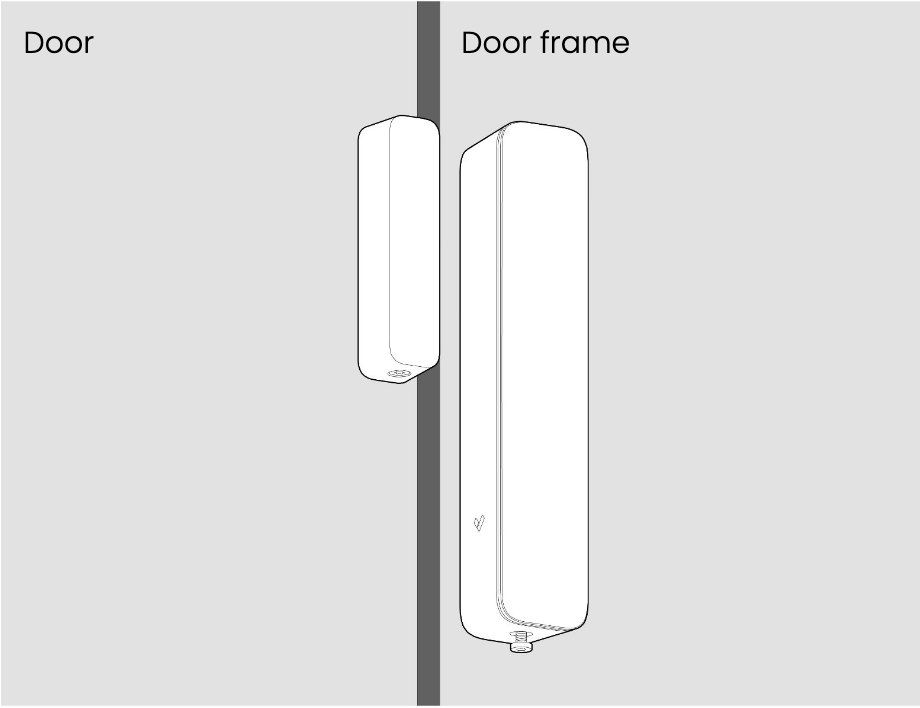

자석(왼쪽)은 문처럼 움직임이 있는 표면에, 문 센서(오른쪽)는 문틀처럼 고정된 표면에 장착합니다.

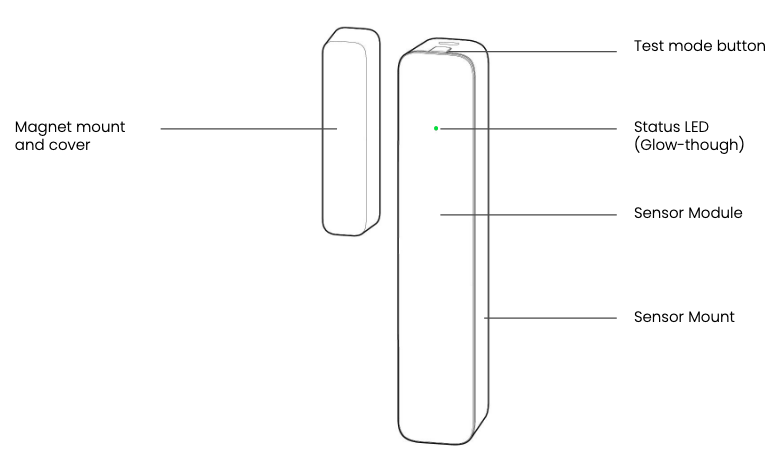

상태 LED와 테스트 모드 버튼이 있는 무선 센서 상단 근처에 자석을 배치하여 최적의 작동을 얻으십시오.
문 센서는 아래 참조와 같이 배치해야 합니다. 다른 유형의 자석 배치는 잘못된 양성 열림/닫힘 이벤트를 유발합니다

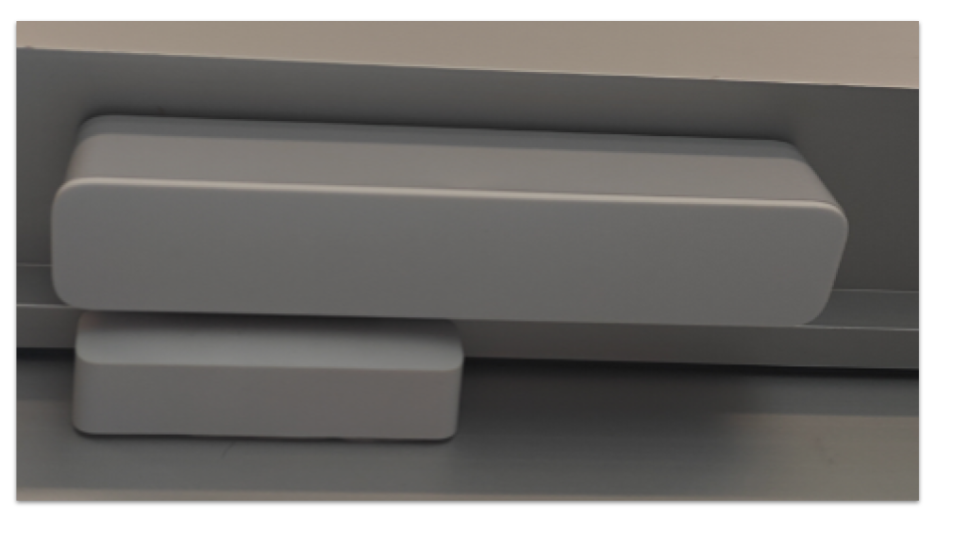

아래는 자석이 센서를 향하고 있는 잘못된 설치 예시입니다.
자석과 문 센서 사이의 거리를 최대 2인치까지 설정합니다:
아래에서 경보 사이트를 클릭합니다 장치.
장치를 선택합니다.
오른쪽에서 클릭합니다 > 센서 편집.
표시되는 팝업에서 감도를 설정합니다. 숫자가 높을수록 자석이 더 멀리 있어도 되며, 숫자가 낮을수록 자석이 더 가까이 있어야 함을 의미합니다.
필수. 변경한 후에는 반드시 문을 열고 닫아 상태를 변경해야 센서가 Verkada Command에서 변경 사항을 반영할 수 있습니다.
(선택 사항) 필요에 따라 추가 설정을 구성합니다:
범용 송신기 모드—켜기를 전환하고 다음을 선택합니다 정상 상태 센서에 배선된 모든 신호를 무선 허브로 다시 전송합니다.
문 열림 유지—활성화하면 문 열림 유지(DHO) 이벤트만 알람을 트리거합니다.
입장 지연 없음—이 장치가 알람을 트리거하면 모든 지연이 무시됩니다.
패닉 모드—활성화하면 무장 상태와 무장 해제 상태 모두에서 알람을 발생시킵니다. 비디오 검증과 모든 입장 지연을 건너뜁니다.
BR31 테스트하기

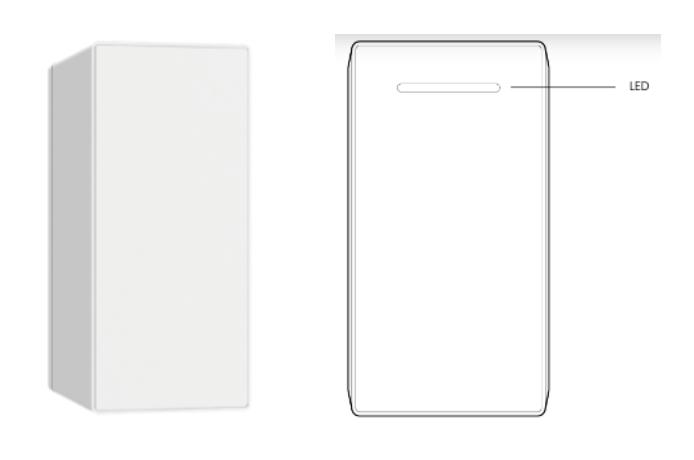

상단 버튼을 클릭하여 테스트 모드를 활성화합니다. 테스트 모드 10분 후 장치는 정상 작동으로 돌아갑니다. 테스트 모드에서 녹색 LED:센서가 자석에서 분리되면 켜짐(문 열림)센서가 자석 가까이로 이동하면 꺼짐(문 닫힘)정상 작동 중에는 녹색 LED:센서가 자석에서 분리되어도 켜지지 않음배터리 부족을 나타내기 위해 2분마다 2~3회 빠르게 깜박임

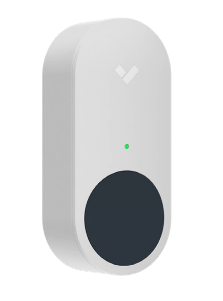

BR32 무선 동작 센서
해당 BR32 무선 동작 센서 2개의 CR123A 리튬 배터리로 전원을 공급받으며 최대 5년의 배터리 수명을 가집니다. 센서는 수동 적외선(PIR)을 사용하여 적외선 변화를 감지하며, 수평 시야각 90° 및 감지 거리 35피트(10m)를 제공합니다. 반려동물/동물에 최대 80파운드(36kg)까지 견딥니다.
BR32 설치하기
최적의 커버리지를 위해 동작 센서를 바닥에서 6피트(1.8m) 높이의 방 모서리에 설치하고, LED가 위를 향하도록 하십시오.
뒷커버 내부의 상단 화살표를 통해 올바른 방향을 확인합니다.
BR32 테스트하기
배터리를 설치한 후 동작 센서는 워크 테스트 모드로 들어갑니다. 테스트 모드 10분 후 장치는 정상 작동으로 돌아갑니다. 테스트 모드에서 녹색 LED:
동작이 감지되면 켜짐
동작이 감지되지 않은 상태로 5초가 지나면 꺼짐
일반 작동 정상 작동중에는 녹색 LED:
켜지지 않음 동작이 감지되어도 켜지지 않음
배터리 부족을 나타내기 위해 2분마다 2회 빠르게 깜박임
BR33 무선 패닉 버튼
해당 BR33 무선 패닉 버튼 1개의 CR123A 리튬 배터리로 전원을 공급받으며 최대 5년의 배터리 수명을 가집니다. Command에서 구성 가능한 사용자 지정 알람 동작을 허용합니다. 벽/책상 장착만 지원합니다. LED는 패닉 신호가 허브에 성공적으로 수신되었는지 즉시 알려줍니다.
BR33 설치하기

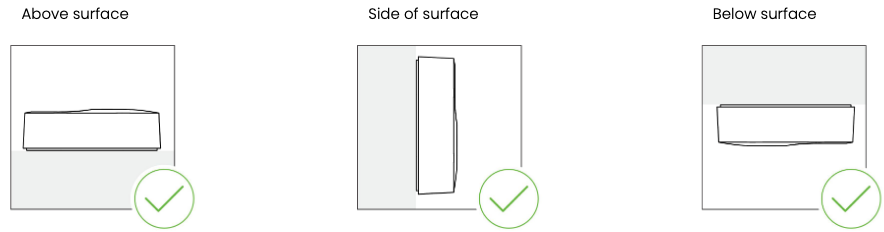

BR33 패닉 버튼은 장착판의 내장 고리를 사용하여 위쪽, 옆쪽, 아래쪽에 장착하거나 펜던트처럼 착용할 수 있습니다.
BR33 패닉 버튼 테스트하기
동안 정상 작동중에는 녹색 LED:
버튼을 누르면 녹색으로 깜박여 허브에 신호를 보냈으며 응답을 기다리고 있음을 나타냅니다
버튼을 누르면 녹색 LED가 점등되어 패닉 메시지가 허브에 수신되었음을 나타냅니다.
배터리 부족을 나타내기 위해 2분마다 3회 빠르게 깜박입니다.
무음 모드—알람 출력과 콘솔 알림을 비활성화합니다.

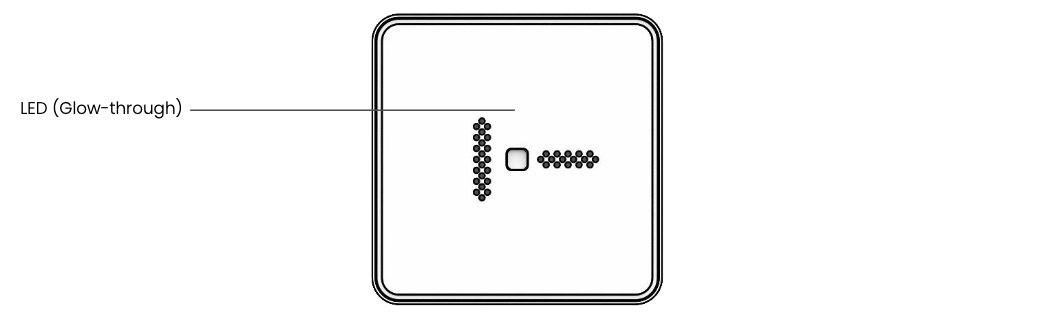

BR34 무선 유리 파손 센서
해당 BR34 무선 유리 파손 센서 1개의 CR123A 리튬 배터리로 전원을 공급받으며 최대 2년의 배터리 수명을 가집니다. 센서는 충격과 연속된 파손 주파수 둘 다 필요로 하는 이중 감지를 사용해 오탐을 줄이며, 감지 거리는 최대 15피트(5m)입니다.
BR34 설치하기

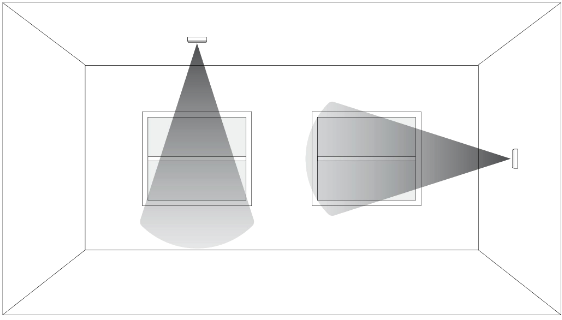

BR33을 천장이나 벽에, 보호하려는 창문으로부터 가시선 거리 15피트(5m) 이하로 장착할 수 있습니다.
권장. 오탐을 방지하려면 유리 파손 센서를 과도한 진동이 없는 영역에 설치하십시오.

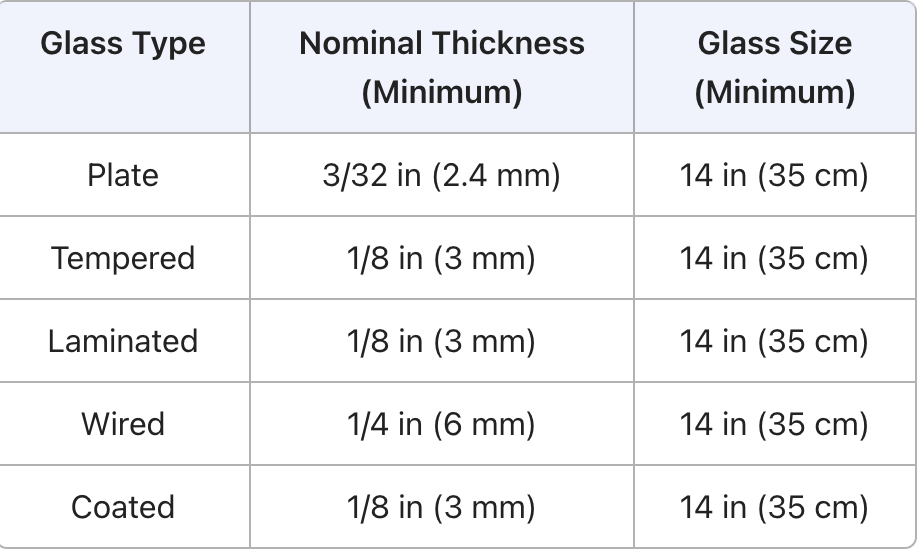

보호 대상 유리 유형
모든 유형의 최소 크기는 14인치(35cm) 정사각형이며, 유리는 벽에 프레임으로 설치되거나 최소 36인치(91cm) 너비의 장벽에 장착되어야 합니다. 장치의 두 판이 모두 파손된 경우에만 보호됩니다.
BR34 테스트하기
센서 작동을 확인하려면 Honeywell Intellisense FG-701 Microflex 테스터를 구입하십시오.
테스터를 다음으로 설정합니다 테스트 및 플렉스 모드.
Flex 모드에서 FG-701 Microflex 테스터는 유리 파손 오디오 버스트를 방출하기 전에 저주파 “flex” 신호를 감지합니다.
FG-701을 BR34 유리 파손 센서로부터 118인치(3m) 이내에 두고, 스피커가 센서를 향하도록 하십시오.
빨간색을 누르십시오 시작 버튼. 시뮬레이터가 활성화되어 8초간 무장 기간에 들어갑니다.
근처의 벽, 테이블, 표면 또는 테스터 자체를 두드려 flex 신호를 생성합니다.
BR34 센서에서 감지를 확인합니다:
녹색 LED가 계속 켜져 있으면 유리 파손 감지가 되었음을 나타내며 5초 후 꺼집니다.
LED는 배터리 부족을 나타내기 위해 2분마다 3회 빠르게 깜박입니다.

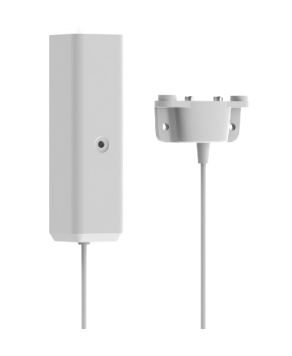

BR35 무선 물 센서

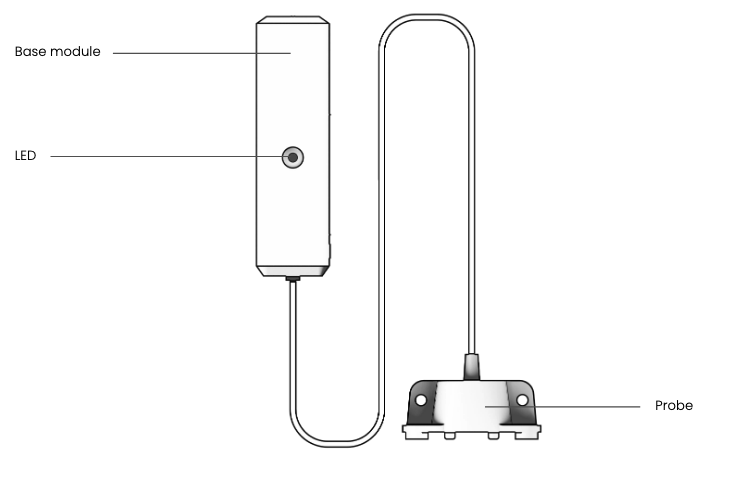

해당 BR35 무선 누수 센서 CR123A 리튬 배터리로 전원을 공급받으며 최대 5년의 배터리 수명을 가집니다. 센서에는 누수 위험 구역에 정밀하게 배치할 수 있도록 7피트(2.1m) 연장 프로브가 있습니다.
BR35 설치하기

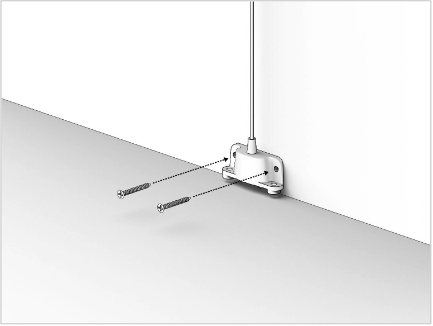

최적의 커버리지를 위해 센서에서 무선 허브까지의 장애물을 최소화할 수 있도록 베이스 모듈을 열린 공간에 설치하십시오. 물이 고일 바닥에 프로브를 설치합니다.
BR35 테스트하기
전도성 물질, 예를 들어 물, 금속 드라이버 또는 엄지손가락으로 프로브 끝의 금속 접점 2개를 단락시켜 물 센서의 작동을 테스트할 수 있습니다(엄지손가락 가장자리를 가장 먼 접점에 대고 엄지손가락 밑부분이 가장 가까운 접점에 닿도록 하여 회로를 완성합니다).
정상 작동 중에는 녹색 LED:
물이 감지되면 켜집니다. 물이 감지되는 동안 계속 켜져 있습니다.
물이 감지되지 않으면 꺼집니다.
배터리 부족을 나타내기 위해 2분마다 3회 빠르게 깜박입니다.
BX21 무선 릴레이
해당 BX21 무선 릴레이 외부 12/24볼트 전원으로 전원을 공급받습니다. 센서는 알람이 발생했을 때 사이렌이나 스트로브를 제어할 수 있게 해줍니다. 선택적으로 BX21은 내부 배선 입력 단자를 사용하여 별도의 2선 센서 신호를 다음이 수신할 수 있는 무선 신호로 변환하는 범용 송신기로 구성할 수 있습니다 BH61 무선 허브.
BX21 설치하기
포함된 나사 또는 접착 테이프로 BX21을 세로 또는 가로로 장착합니다. 사이렌/스트로브를 NC 또는 NO와 COM에 연결합니다. 전원 공급원을 양극 및 음극 단자에 연결합니다.
BX21 테스트하기
릴레이의 기능을 테스트하려면 포함된 육각 렌치를 사용하여 테스트 버튼을 누르십시오. 테스트 버튼을 누르고 있으면 릴레이가 최종 장치로 출력을 보내 기능을 확인합니다.
무선 출력 구성
알람 사이트로 이동합니다 설정 > 알람 응답 > 무선 릴레이 출력 > 출력 추가.

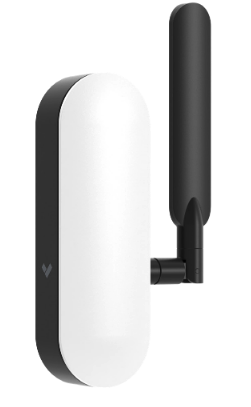

셀룰러 백업 모듈
ACC-CEL-LTE 셀룰러 백업 모듈 BP41 유선 알람 패널 또는 BH61 무선 알람 허브의 USB 2.0 연결로 전원을 공급받는 플러그 앤 플레이 솔루션입니다. 이 모듈은 자동 장애 조치 기능이 있는 다중 네트워크 LTE 연결(AT&T 및 T-Mobile)을 제공합니다. 알람 신호용 무제한 데이터 요금제가 라이선스에 포함되어 있습니다.
셀룰러 백업 모듈 설치하기
셀룰러 백업 모듈은 다음에 연결됩니다 BH61 무선 허브 또는 BP41 유선 알람 패널 USB를 통해 연결되며 플러그 앤 플레이 방식입니다.
셀룰러 모듈을 장착하고 안테나는 신호 강도가 가장 높고 장애물이 가장 적도록 배치하십시오. 모듈을 테스트합니다. BP41 알람 패널 또는 BH61 알람 허브에서 이더넷 케이블을 분리하기만 하면 셀룰러 장애 조치 기능을 테스트할 수 있습니다. 참고: 테스트하기 전에 허브가 내부 배터리를 충전할 수 있도록 최소 30분 동안 두십시오. 셀룰러 모듈을 장착하고 안테나는 신호 강도가 가장 높고 장애물이 가장 적도록 배치하십시오.
모듈 테스트하기
BP41 알람 패널 또는 BH61 알람 허브에서 이더넷 케이블을 뽑아 셀룰러 장애 조치 기능을 테스트합니다. 허브 LED가 계속 켜진 파란색에서 깜박이는 파란색으로 전환되었다가 최종적으로 다시 계속 켜진 파란색으로 돌아오는지 확인합니다. 모든 무선 센서 장치에서 트리거를 시작하고 Command가 이벤트를 수신했는지 확인합니다.
무선 센서의 장치 및 템퍼 이벤트 음소거
이제 모든 무선 센서는 이벤트와 템퍼 이벤트를 음소거할 수 있습니다. 센서에 대해 이를 구성하려면 알람 사이트에서 해당 장치로 이동합니다.
Verkada Command에서 모든 제품 > 알람으로 이동합니다.
알람 사이트를 선택합니다.
장치를 클릭합니다.
장치에서 센서를 선택하고 클릭한 다음 센서 편집을 선택합니다.
팝업에서 필요에 따라 설정을 전환합니다. 설치에 문제가 있을 수 있고 장치가 알람을 울리지 않게 하려는 경우 유용합니다. 센서를 별도의 사이트로 옮기거나 Command에서 센서를 제거하는 대신 토글을 사용하십시오.
