BP41의 입력/출력 구성 및 배선

Verkada BP41 알람 패널에 입력과 출력을 배선하는 방법을 알아보세요

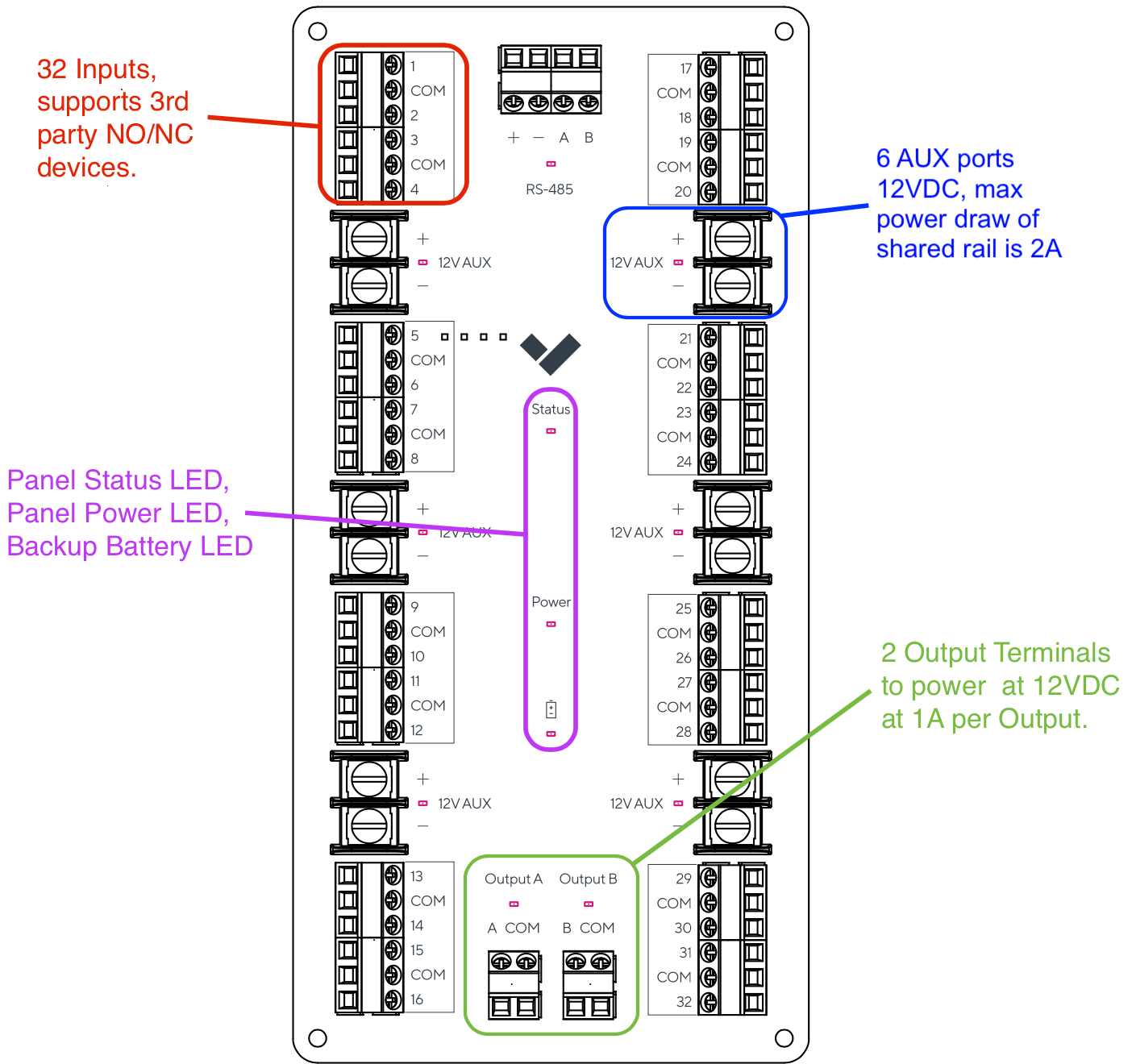

그 Verkada BP41(32개 입력) 경보 패널 기존 또는 새 유선 침입 센서 최대 32개와 경보 신호용으로 프로그래밍 가능한 12V 출력 2개를 연결할 수 있습니다.

지원되는 입력 장치

Verkada BP41은 모든 타사 상시 개방(NO)/상시 폐쇄(NC) 센서 입력을 지원합니다. 이러한 센서는 일반적으로 2선식 및 4선식 장치로 분류됩니다.

지원되는 2선식 장치	지원되는 4선식 장치
문 접점 센서 패닉 버튼	유리 파손 센서 동작 센서 물 센서

입력 장치를 구성할 때 정상 상태를 NO 또는 NC로 지정할 수 있습니다.

장치 배선 방법

대부분의 경우 문 접점 센서, 유리 파손 센서, 동작 센서는 NC로 배선됩니다. 회로가 열리면, 예를 들어 접점이 분리된 열린 문과 같은 경우, 패널은 닫힘 상태에서 열림 상태로의 변화를 감지하고 경보를 트리거합니다.

패닉 버튼과 물 센서는 일반적으로 상시 개방으로 배선됩니다. 패닉 버튼이 눌리거나 물 센서에서 회로를 완성할 만큼 충분한 물이 있으면, 이는 열림 상태에서 닫힘 상태로의 변화로 감지되어 경보가 트리거됩니다.

지원되는 출력 장치

BP41에는 각각 최대 전력 소모가 1암페어인 12V 프로그래밍 가능 경보 출력 2개가 있습니다. 가장 일반적인 출력 장치는 사이렌, 벨, 스트로브 라이트이며, 경보가 발생하면 활성화됩니다.

Verkada Command에서는 경보에 대한 응답으로 켤 출력을 선택할 수 있습니다. 경보가 발생하면 패널이 해당 출력에 전원을 공급합니다. 여러 출력 장치는 병렬로 배선할 수 있으므로, 하나의 출력을 활성화하면 여러 장치를 동시에 켤 수 있습니다.

보조 전원

경보 패널에는 12V DC 전원을 지속적으로 공급하는 6개의 보조(AUX) 단자도 있습니다. 모든 AUX 출력의 최대 전류 소모량 합계는 2암페어입니다. 이러한 보조 단자는 주로 동작 센서, 유리 파손 센서, 누수 감지기에 전원을 공급하는 데 사용됩니다.

용도에 권장되는 입력 배선 게이지

궁극적으로 고려해야 할 변수는 많습니다. 예를 들어 배선 게이지, 재질, 단선/연선, 환경 노이즈 등이 있습니다. 올바른 작동을 보장하는 가장 좋은 방법은 배선의 저항을 측정하는 것입니다.

최대 회선 저항은 다음보다 작아야 합니다 100Ω.

현실적으로 기존 건물 배선에서 100Ω의 민감도로 배선 양 끝단의 저항을 측정하는 것은 어렵습니다. 아래 표는 American Wire Gauge(AWG)에 따른 최대 길이의 일반적인 가이드를 제공합니다.

AWG	Ω / 1000ft
18	6.385
19	8.051
20	10.15
21	12.8
22	16.14
23	20.36
24	25.67

BP41 경보 패널에 장치 배선하기

입력 단자는 32개(1~32번)이고 공통 접지 단자는 16개가 있습니다(표시 COM). 두 개의 입력 단자는 같은 공통 접지 단자를 공유할 수 있습니다. 예를 들어 입력 1과 2는 동일한 COM 포트를 공유할 수 있고, 입력 3과 4는 동일한 COM을 공유하는 식입니다.

문 접점과 같은 2선식 장치는 입력 단자와 COM 단자에 배선합니다. 어떤 선이 어떤 단자에 연결되는지는 중요하지 않습니다.

동작 감지기나 유리 파손 센서와 같은 4선식 장치는 센서에 전원을 공급하기 위한 추가 전선 2가닥이 있습니다. 이러한 장치는 일반적으로 Pos(+), Neg(-), COM, NO 및/또는 NC 단자를 가집니다. 특정 배선 색상 규칙은 없지만, 동일한 색상 규칙을 일관되게 사용하는 것을 권장합니다.

다음 예시 다이어그램은 다음 배선 방법을 보여줍니다:

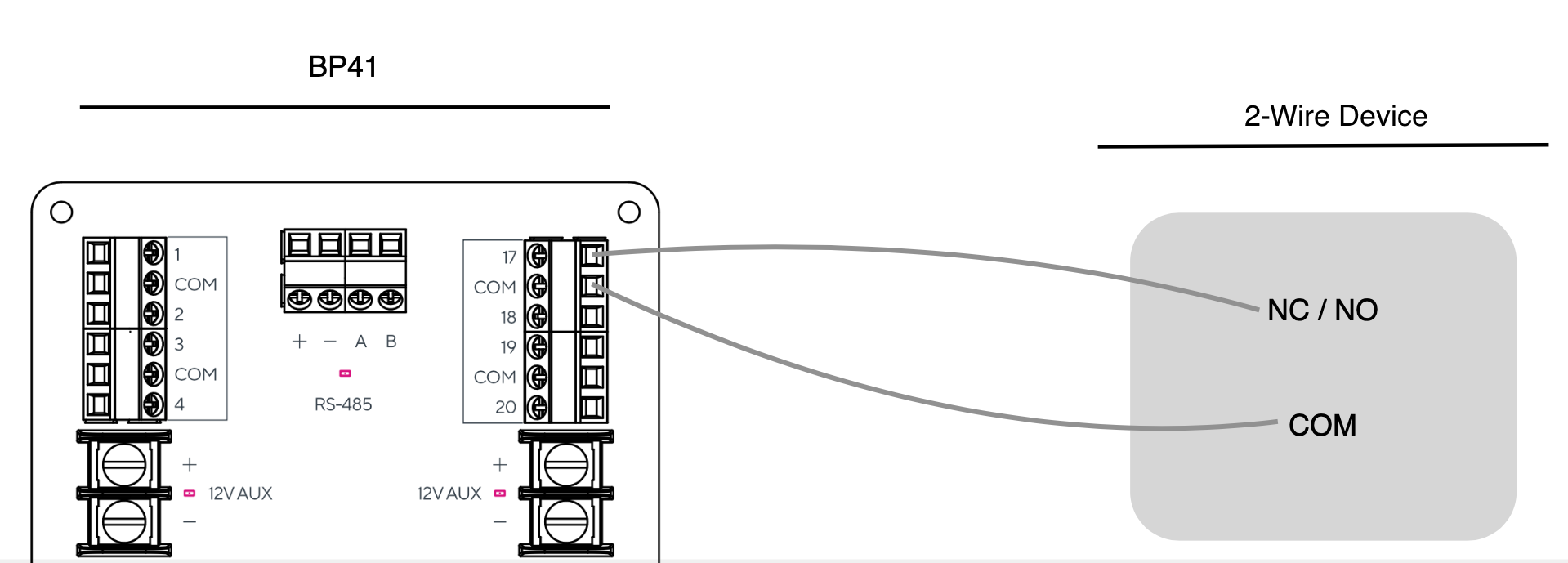

• 2선식 장치를 입력 17에 연결

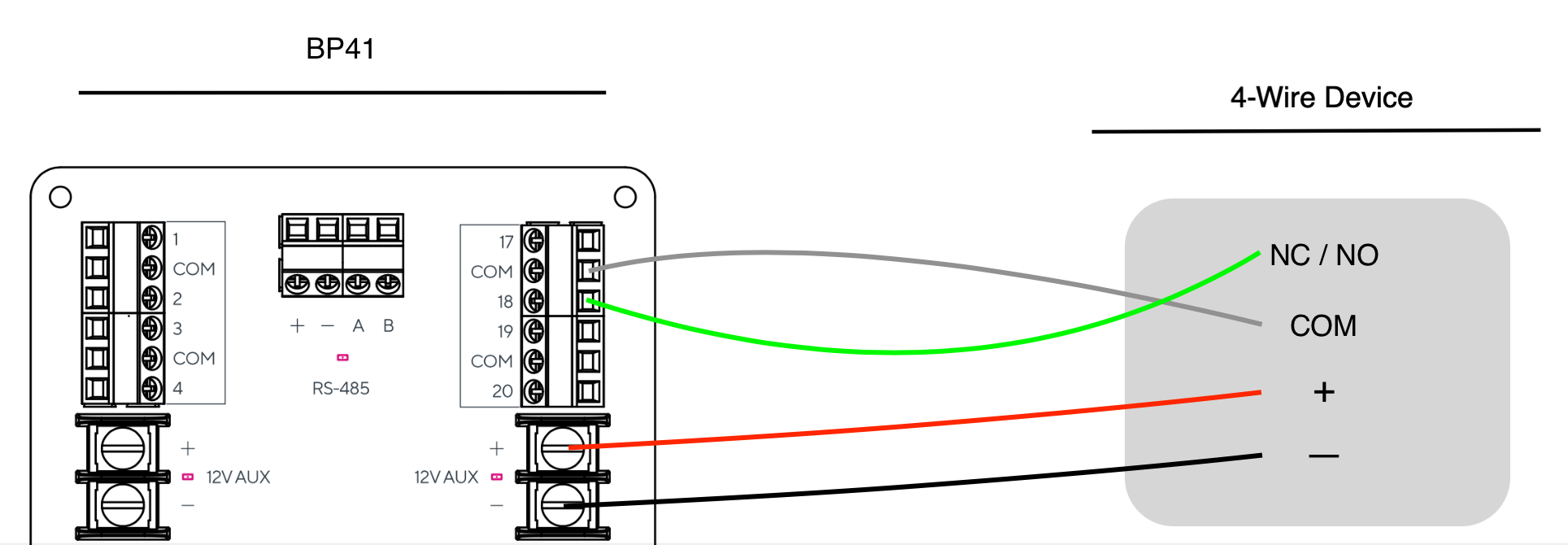

• 4선식 장치를 입력 18에 연결

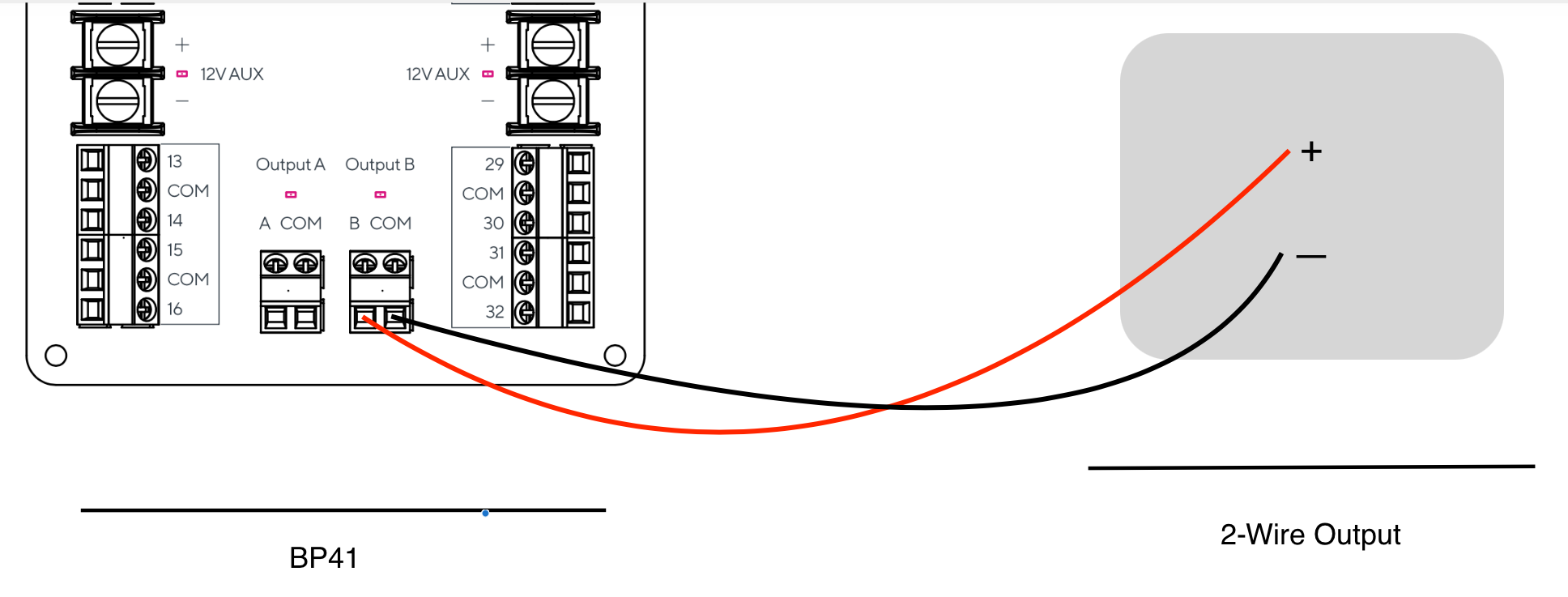

• 출력 장치를 출력 B에 연결

2선식 입력 배선

4선식 입력 배선

출력 장치 배선

유선 입력 구성

1

Command에서 경보 사이트 설정으로 이동합니다.

2

경보 트리거 > 유선 센서에서 센서 추가를 선택합니다.

3

추가할 센서 유형을 선택하고 필요한 정보를 입력합니다.

4

완료를 클릭합니다.

출력 구성

1

Command에서 경보 사이트 설정으로 이동합니다.

2

경보 응답 > 경보 작업에서 +출력 추가를 선택합니다.

3

필수. 장치 이름, 배선된 패널, 해당 출력 문자(A 또는 B)를 입력합니다.
