無線アラームデバイスの設定
Verkada の無線アラームデバイスの設定、テスト、設置
この記事はクラシックなアラーム向けのガイドです。こちらを参照してください 記事 新しいアラームをお使いの場合。参照してください 新しいアラームとクラシックなアラーム どちらのバージョンのアラームをお使いか不明な場合。
Verkadaの無線ハブとセンサーは、独自のサブGHz無線通信プロトコルで通信します。このカスタムプロトコルは915 MHz（米国、カナダ）/868 MHz（英国、EU）で動作し、セキュリティ、通信距離、バッテリー寿命を最大化するために一から設計されています。
当社の無線信号はAES-128で暗号化されています。直接拡散スペクトラム（DSSS）技術により、Verkadaの技術は信号ジャミングやその他の攻撃を防ぎます。これらは競合システムに影響を与える可能性があります。
無線仕様

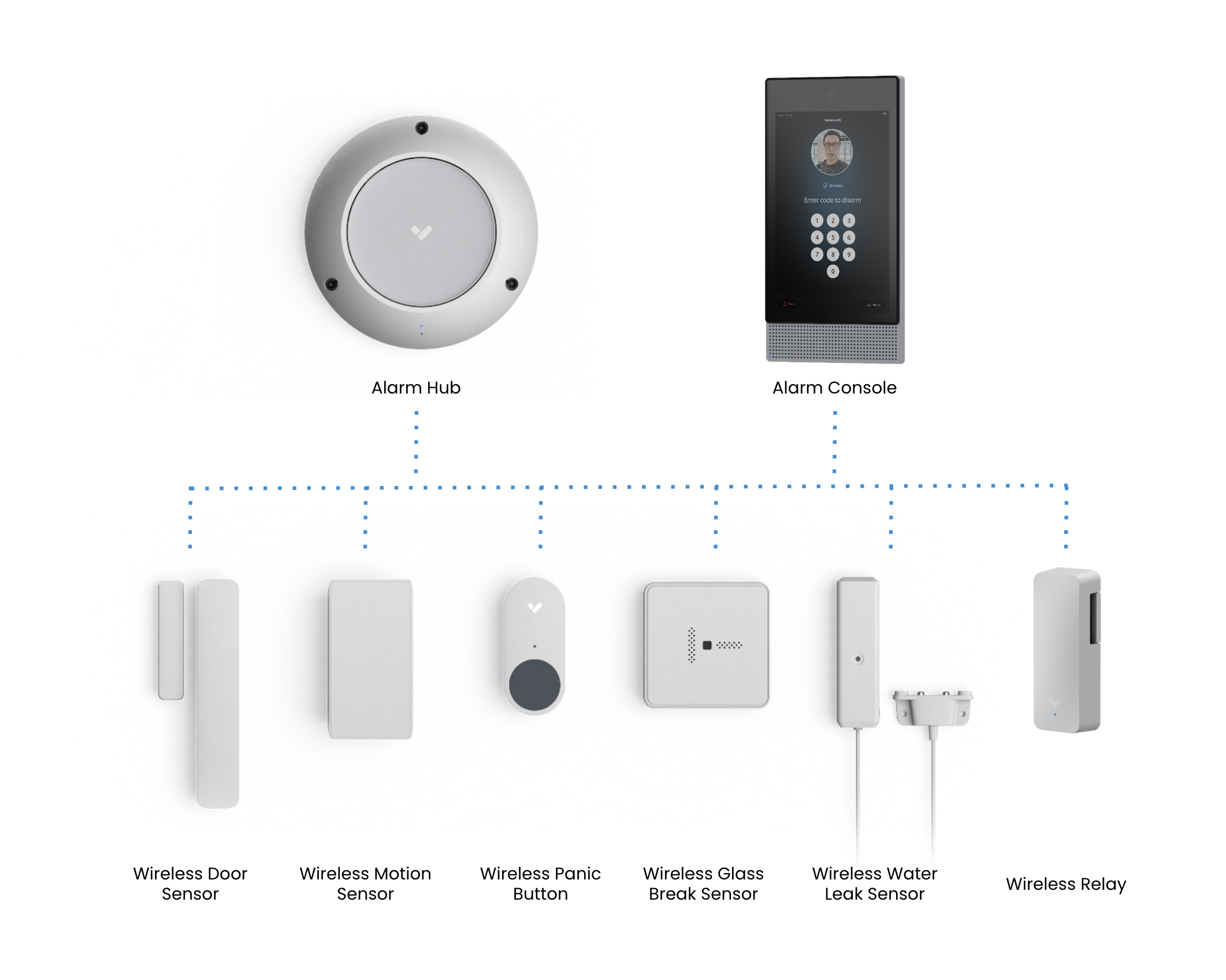

無線アラーム機器

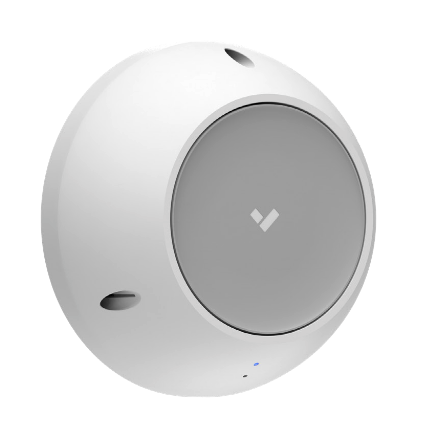

BH61 無線アラームハブ
その BH61 無線アラームハブ 最大60台の無線Verkadaセンサーをサポートします。一般的な見通し距離は最大1,000フィート（304.8m）、一般的なオフィス環境では最大200フィート（61.26m）です。ハブには内蔵バックアップバッテリーが搭載されており、停電時でもシステムを最大12時間稼働させることができます。
BH61を設置する
BH61は全方向性で、最大のカバー範囲を得るには天井に取り付け、建物/フロアの中心にできるだけ近い場所に設置するのが最適です。
建物の各フロアに1台のハブを設置してください。
一般的なオフィス環境は次のような構成です。
5～7枚の壁で、材質は石膏ボードまたは木材です。
カバー範囲はハブから200フィート（61.26m）です。
建材がコンクリートまたは金属の場合、到達距離は大きく変動します。
BH61をテストする

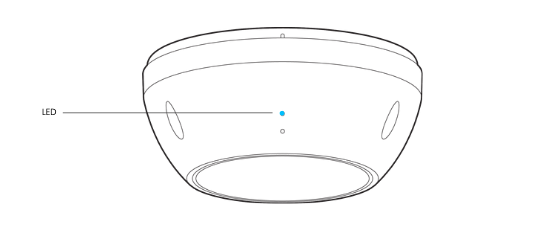

通常動作時 通常動作では、LEDは次の状態を示します。
橙色点灯—ハブの電源が入り、起動中です。
橙色点滅—ハブがファームウェアを更新しています。
青色点滅—ハブはイベントを受信できますが、サーバーに接続できません。
青色点灯—ハブは動作中で、接続され、イベントを受信しています。
BH61アラームハブの前面、白いプラスチックカバーの下にDIPスイッチがあります。デバイスの電源を入れるには、このDIPスイッチを左に設定する必要があります。

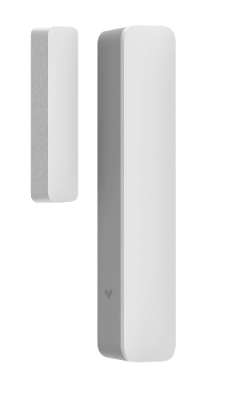

BR31 無線ドアセンサー
その BR31 無線ドアセンサー はCR123Aリチウム電池2本で駆動し、バッテリー寿命は最長10年です。設置要件に合わせて、ドアの隙間幅を最大2インチ（5cm）まで設定できます。
ユニバーサルトランスミッターとしてのオプション設定により、内部配線された入力端子を使用して、別の2線式センサーからの信号をBH61無線ハブで受信可能な無線信号に変換できます。
BR31を設置する

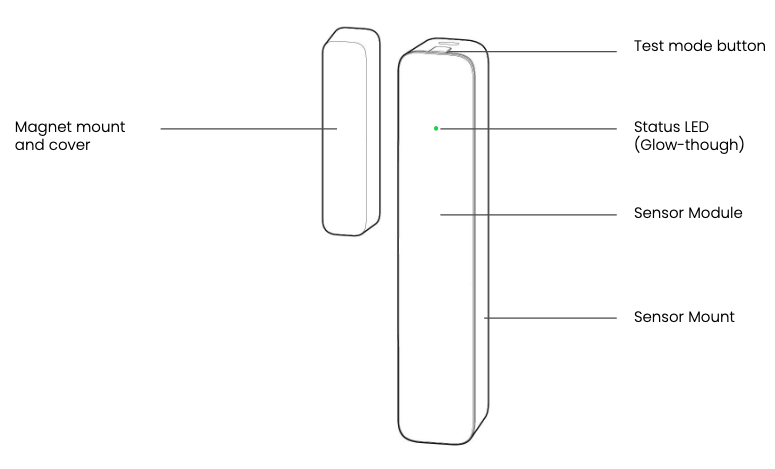

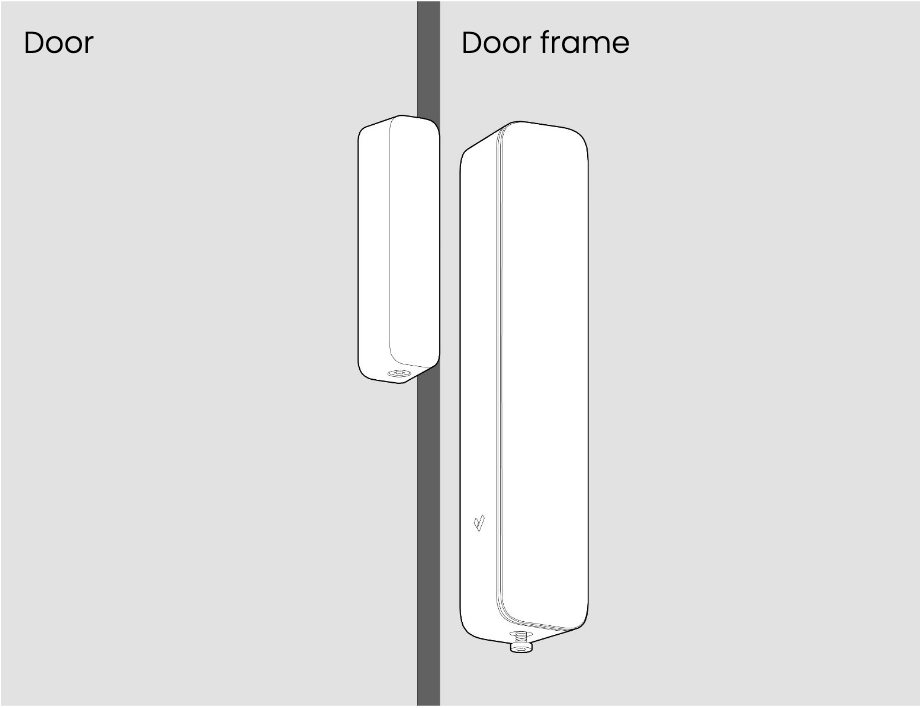

磁石（左）はドアのような動く面に、ドアセンサー（右）はドア枠のような固定面に取り付けます。
状態LEDとテストモードボタンがある無線センサー上部の近くに磁石を配置すると、最適に動作します。

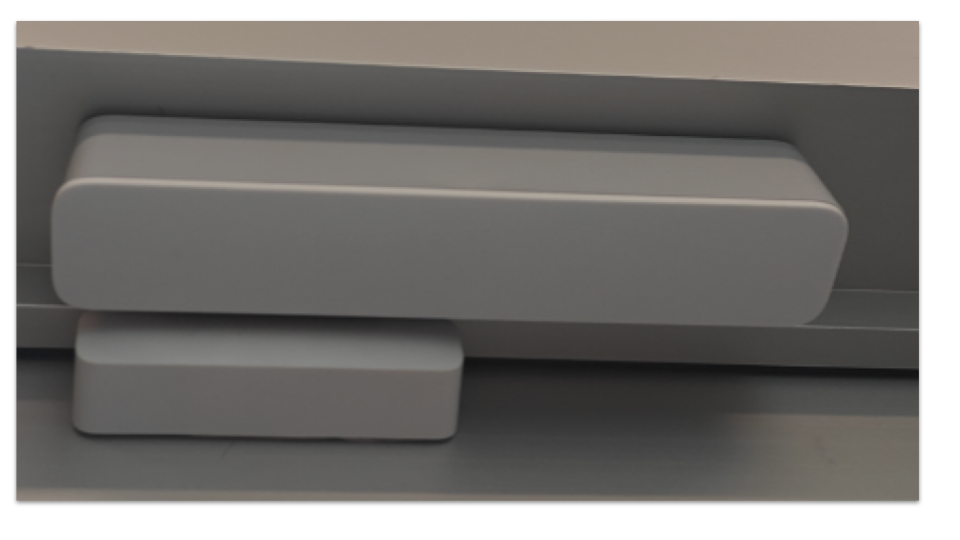

下図の参照どおりにドアセンサーを配置する必要があります。その他の磁石配置では、開閉の誤検知が発生します。
以下は、磁石がセンサーに向いている不適切な設置例です。
磁石とドアセンサーの距離を最大2インチに設定します。
「 アラーム 」サイトで、 デバイス.
を選択します。
右側で、 > センサーを編集.
表示されるポップアップで感度を設定します。数値が大きいほど磁石を遠くに設置でき、数値が小さいほど磁石を近くに設置できます。
必須です。変更後は、 必ず ドアを開閉して状態を変更し、センサーがVerkada Commandで行った変更を反映できるようにします。
（任意）必要に応じて追加設定を構成します。
ユニバーサルトランスミッターモード—をオンにして 通常状態 を選択し、センサーに配線された信号を無線ハブに送信します。
ドア開放状態—有効にすると、ドア開放（DHO）イベントのみがアラームをトリガーします。
入室遅延なし—このデバイスがアラームをトリガーすると、すべての遅延は無視されます。
パニックモード—これを有効にすると、警戒時と解除時の両方でアラームが発報されます。ビデオ検証と入室遅延はスキップされます。
BR31をテストする
上部ボタンをクリックしてテストモードを有効にします。テストモードで10分経過すると、デバイスは通常動作に戻ります。テストモードでは、緑色LEDは次のように動作します。センサーが磁石から離れると点灯します（ドアが開いた状態）センサーが磁石に近づくと消灯します（ドアが閉じた状態）通常動作中は、緑色LEDは次のように動作します。センサーが磁石から離れても点灯しません低バッテリーを示すため、2分ごとに2～3回高速点滅します
BR32 無線モーションセンサー
その BR32 無線モーションセンサー はCR123Aリチウム電池2本で駆動し、バッテリー寿命は最長5年です。センサーは受動赤外線（PIR）を使用して赤外線の変化を検出します。水平視野90°、検出範囲35フィート（10m）です。ペット/動物耐性は最大80ポンド（36kg）です。
BR32を設置する
最適なカバー範囲を得るには、モーションセンサーを床から6フィート（1.8m）の高さで部屋の角に設置し、LEDが上部になるようにします。
背面カバー内側の上向き矢印で正しい向きを確認してください。
BR32をテストする
電池を取り付けた後、モーションセンサーはウォークテストモードに入ります。テストモードで10分経過すると、デバイスは通常動作に戻ります。テストモードでは、緑色LEDは次のように動作します。
モーションが検出されると点灯します
モーションが検出されない状態が5秒続くと消灯します
通常動作中 通常動作、緑色LEDは次のように動作します。
モーションが検出されても 点灯しません
低バッテリーを示すため、2分ごとに2回高速点滅します

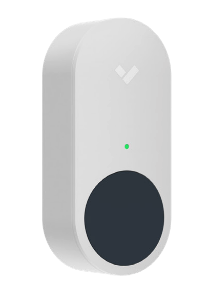

BR33 無線パニックボタン
その BR33 無線パニックボタン はCR123Aリチウム電池1本で駆動し、バッテリー寿命は最長5年です。Commandで設定可能なカスタムアラーム動作に対応しています。壁またはデスクへの取り付けのみに対応します。LEDは、パニック信号がハブに正常に受信されたかどうかを即座に表示します。
BR33を設置する

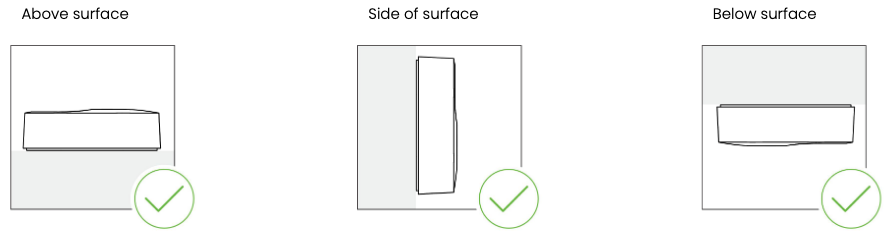

BR33パニックボタンは、付属の取り付けプレートのループを使って、上部、側面、下部に取り付けるか、ペンダントとして装着できます。

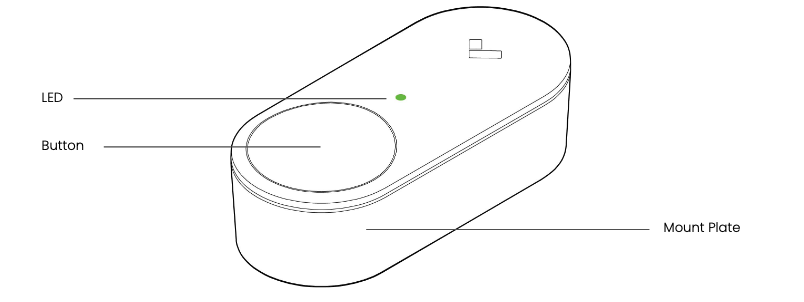

BR33パニックボタンをテストする
中 通常動作、緑色LEDは次のように動作します。
ボタンを押すと緑色に点滅し、ハブへ送信して応答待ちであることを示します
ボタンを押すと緑色LEDが点灯し、パニックメッセージがハブに受信されたことを示します。
低バッテリーを示すため、2分ごとに3回高速点滅します。
サイレントモード—アラーム出力とコンソールアラートを無効にします。

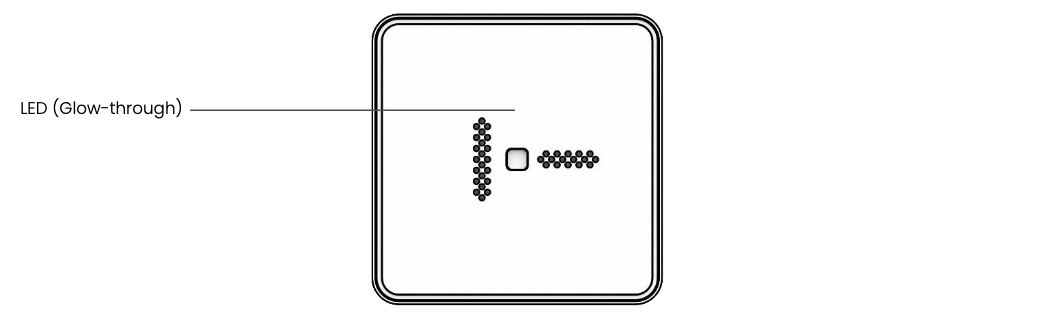

BR34 無線ガラス破壊センサー
その BR34 無線ガラス破壊センサー はCR123Aリチウム電池1本で駆動し、バッテリー寿命は最長2年です。衝撃と連続的な破砕周波数の両方を検知してアラームをトリガーするデュアル検出を使用し、誤検知を低減します。検出範囲は最大15フィート（5m）です。
BR34を設置する

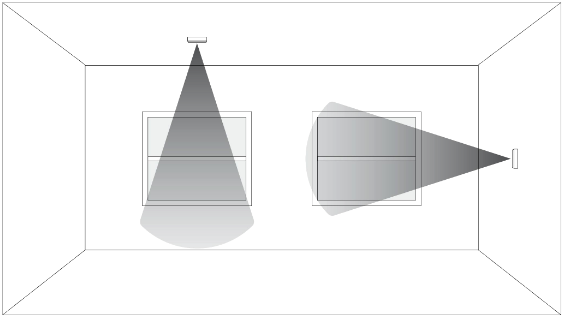

保護したい窓からの見通し距離が15フィート（5m）以下になるように、BR33を天井または壁に取り付けることができます。
推奨。誤検知を避けるため、過度な振動のない場所にガラス破壊センサーを設置してください。

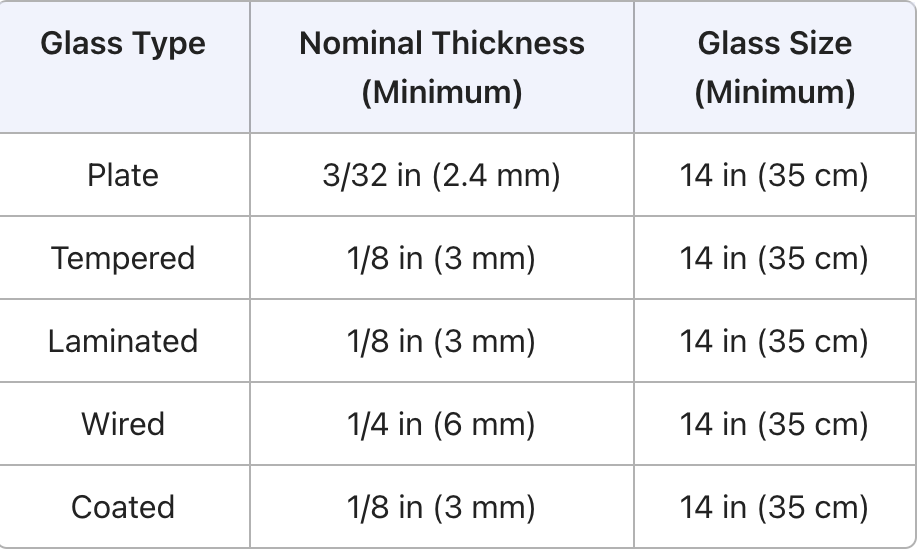

保護対象のガラスの種類
すべての種類の最小サイズは14インチ（35cm）四方です。ガラスは壁の枠内に収めるか、少なくとも幅36インチ（91cm）のバリアに取り付ける必要があります。ユニット内の両方のプレートが破損した場合のみ保護対象となります。
BR34をテストする
センサーの動作を確認するには、Honeywell Intellisense FG-701 Microflexテスターを購入してください。
テスターを Test および Flex モードに設定します。
Flexモードでは、FG-701 Microflexテスターは低周波の「flex」信号を検知してから、ガラス破壊音バーストを出力します。
FG-701をBR34 ガラス破壊センサーから118インチ（3m）以内に配置し、スピーカーをセンサーに向けます。
赤い Start ボタンを押します。シミュレーターが起動し、8秒間の警戒状態に入ります。
近くの壁、テーブル、表面、またはテスター自体を叩いてflex信号を生成します。
BR34センサーで検出を確認します。
緑色LEDの点灯はガラス破壊の検出を示し、5秒後に消灯します。
LEDは低バッテリーを示すため、2分ごとに3回高速点滅します。

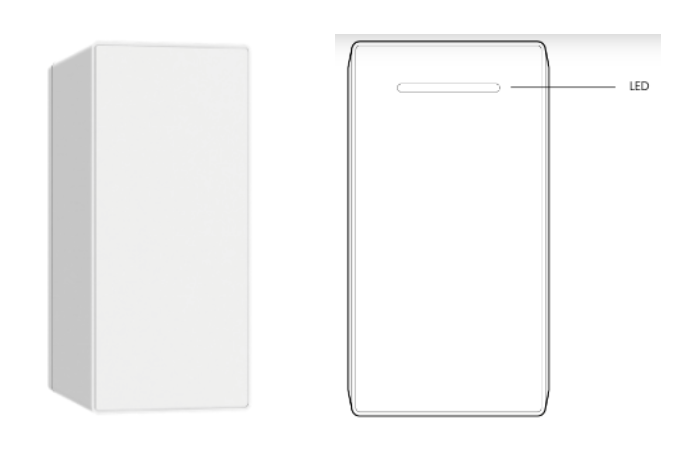

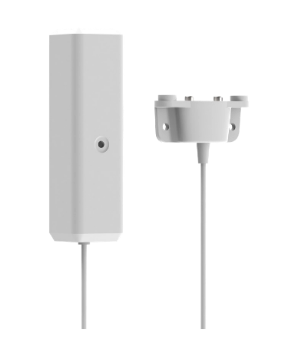

BR35 無線水センサー

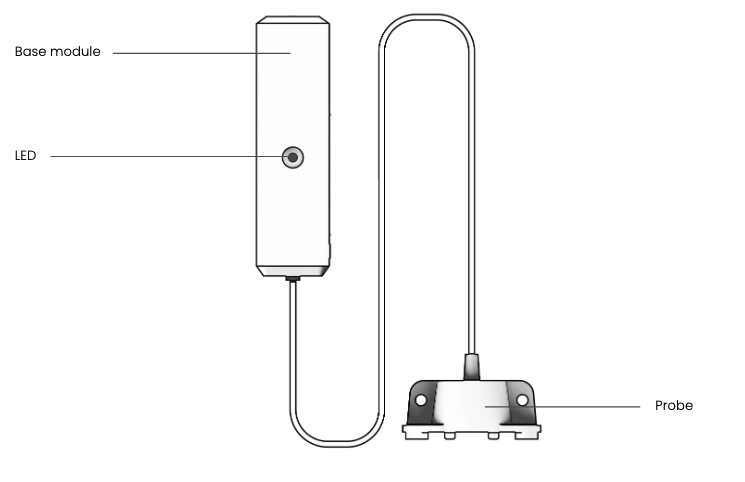

その BR35 無線漏水センサー はCR123Aリチウム電池で駆動し、バッテリー寿命は最長5年です。センサーには7フィート（2.1m）の延長プローブがあり、漏水のリスクがある場所に正確に設置できます。
BR35を設置する

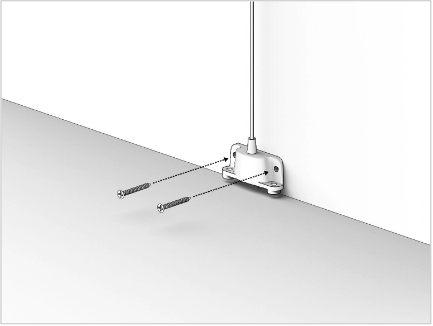

最適なカバー範囲を得るには、ベースモジュールを開けた場所に設置し、センサーから無線ハブまでの障害物をできるだけ少なくします。プローブは水がたまる床に設置してください。
BR35をテストする
プローブ先端の2つの金属接点を、水、金属製ドライバー、または親指などの導電性のあるもので短絡させることで、水センサーの動作をテストできます（親指の先端を最も遠い接点に当て、親指の付け根が最も近い接点に触れるようにして回路を完成させます）。
通常動作中、緑色LEDは次のように動作します。
水が検出されると点灯します。水が検出されている間は点灯し続けます。
水が検出されないと消灯します。
低バッテリーを示すため、2分ごとに3回高速点滅します。

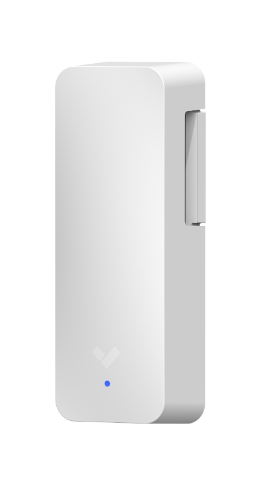

BX21 無線リレー
その BX21 無線リレー は外部12/24ボルト電源で駆動します。このセンサーを使用すると、アラームが発報されたときにサイレンやストロボを制御できます。オプションで、BX21はユニバーサルトランスミッターとして設定でき、内部配線された入力端子を使用して、別の2線式センサーからの信号を受信可能な無線信号に変換できます。 BH61 無線ハブ.
BX21を設置する
付属のネジまたは両面テープでBX21を縦向きまたは横向きに取り付けます。サイレン/ストロボをNCまたはNOとCOMに接続します。電源を正極端子と負極端子に接続します。
BX21をテストする
リレーの機能をテストするには、付属の六角レンチでテストボタンを押します。テストボタンを押し続けると、リレーが末端機器へ出力し、機能を確認できます。
無線出力を設定する
アラームサイトに移動します 設定 > アラーム応答 > 無線リレー出力 > 出力を追加.

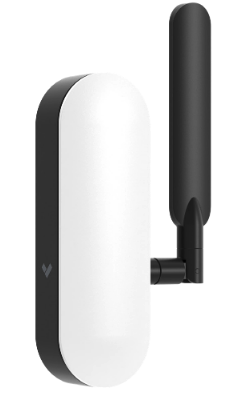

携帯回線バックアップモジュール
ACC-CEL-LTE 携帯回線バックアップモジュール は、BP41有線アラームパネルまたはBH61無線アラームハブへのUSB 2.0接続で給電されるプラグアンドプレイソリューションです。このモジュールは、最適な利用可能ネットワークへ自動フェイルオーバーする複数ネットワークLTE接続（AT&TおよびT-Mobile）を提供します。アラーム信号用の無制限データプランがライセンスに含まれています。
携帯回線バックアップモジュールを設置する
携帯回線バックアップモジュールは BH61 無線ハブ または BP41有線アラームパネル にUSB経由で接続するだけのプラグアンドプレイです。
携帯回線モジュールを取り付け、最も強い信号強度を得られ、障害物を最小限に抑えられるようにアンテナを配置します。モジュールをテストします。BP41アラームパネルまたはBH61アラームハブからEthernetケーブルを抜くだけで、携帯回線フェイルオーバー機能をテストできます。 注: テストの前に、ハブの内蔵バッテリーを少なくとも30分充電してください。 携帯回線モジュールを取り付け、最も強い信号強度を得られ、障害物を最小限に抑えられるようにアンテナを配置します。
モジュールをテストする
携帯回線フェイルオーバー機能をテストするには、BP41アラームパネルまたはBH61アラームハブからEthernetケーブルを抜きます。ハブのLEDが青色点灯から青色点滅に変わり、最終的に再び青色点灯に戻ることを確認します。任意の無線センサーデバイスからトリガーを開始し、Commandでイベントを受信したか確認します。
無線センサーのデバイスイベントとタンパーイベントをミュートする
すべての無線センサーで、イベントとタンパーイベントをミュートする機能が利用可能になりました。センサーでこれを設定するには、アラームサイトのデバイスに移動します。
Verkada Command で、[All Products] > [アラーム] に移動します。
アラームサイトを選択します。
デバイスをクリックします。
デバイスで、対象のセンサーを選択し、クリックして「センサーを編集」を選択します。
ポップアップで、必要に応じて設定を切り替えます。これは、設置に不具合がある可能性があり、デバイスにアラームを発報させたくない場合に便利です。センサーを別のサイトに移動したり、Commandからセンサーを削除したりする代わりに、切り替えを使用してください。
