Configurer, tester et installer vos appareils d'alarme sans fil Verkada
Cet article est un guide pour les Alarmes classiques. Reportez-vous à cet article si vous avez de nouvelles Alarmes. Voir Nouvelles Alarmes vs Alarmes classiques si vous n’êtes pas sûr de la version des Alarmes que vous utilisez.
Le hub sans fil Verkada et les capteurs communiquent via un protocole de communication sans fil propriétaire en sous-GHz. Ce protocole personnalisé fonctionne à 915 MHz (États-Unis, Canada)/868 MHz (Royaume-Uni, UE) et a été conçu de A à Z pour maximiser la sécurité, la portée et la durée de vie de la batterie.
Nos signaux sans fil sont chiffrés à l’aide de l’AES-128. Grâce à la technologie de spectre étalé à séquence directe (DSSS), la technologie Verkada empêche le brouillage du signal et d’autres attaques pouvant affecter les systèmes concurrents.
Spécifications sans fil

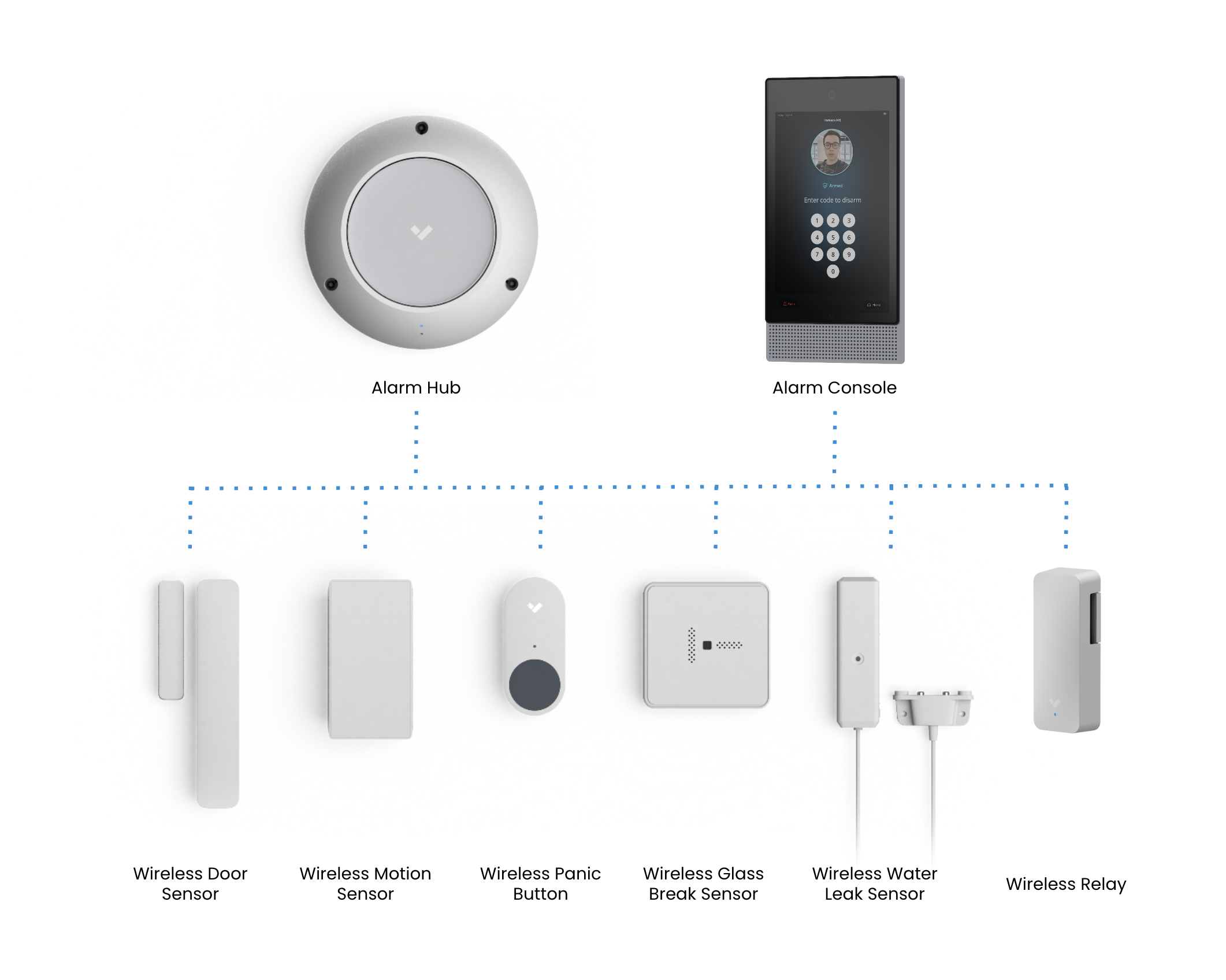

Appareils d’alarmes sans fil
Hub d’alarme sans fil BH61

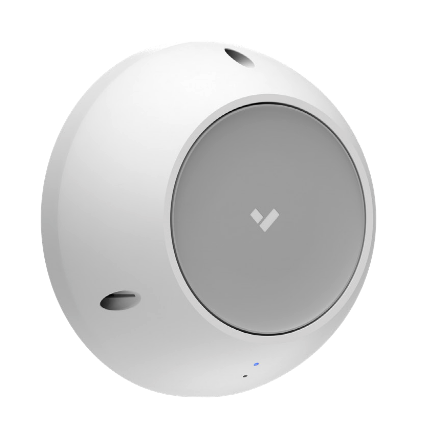

Le Hub d’alarme sans fil BH61 prend en charge jusqu’à 60 capteurs Verkada sans fil. La portée typique en ligne de visée non obstruée est jusqu’à 1 000 ft (304,8 m) et jusqu’à 200 ft (61,26 m) dans des environnements de bureau typiques. Le hub est équipé d’une batterie de secours intégrée pour maintenir le système alimenté jusqu’à 12 heures en cas de coupure de courant.
Installer le BH61
Recommandé. Le BH61 est omnidirectionnel et offre les meilleures performances si vous le montez au plafond et l’installez le plus près possible du centre du bâtiment/étage pour une couverture maximale.
Prévoir 1 hub par étage d’un bâtiment.
Un environnement de bureau typique se compose de :
5–7 cloisons, composées de plaques de plâtre ou de bois.
La couverture est de 200 ft (61,26 m) à partir du hub.
La portée varie fortement selon les matériaux de construction, notamment le béton ou le métal.
Tester le BH61

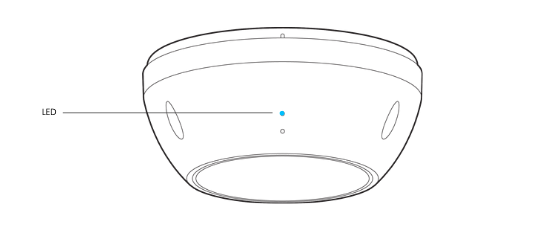

En fonctionnement normal, la LED signifie :
Orange fixe—Le hub est allumé et démarre.
Orange clignotante—Le hub met à jour son firmware.
Bleu clignotant—Le hub peut recevoir des événements, mais ne peut pas atteindre le serveur.
Bleu fixe—Le hub fonctionne, est connecté et reçoit des événements.
Obligatoire : Le hub d’alarme BH61 contient un interrupteur DIP à l’avant de l’appareil sous la couverture blanche en plastique. Vous devez placer cet interrupteur DIP vers la gauche pour que l’appareil s’alimente.
Capteur d’ouverture sans fil BR31

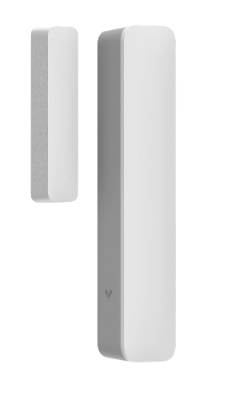

Le Capteur d’ouverture sans fil BR31 est alimenté par 2 piles lithium CR123A et offre une autonomie pouvant atteindre 10 ans. Largeur d’écartement de porte configurable jusqu’à 2 in (5 cm) pour prendre en charge différentes exigences d’installation.
Une configuration optionnelle en tant qu’émetteur universel permet d’utiliser des bornes d’entrée câblées en interne pour convertir les signaux d’un capteur 2 fils séparé en signaux sans fil pouvant être reçus par le hub sans fil BH61.
Installer le BR31

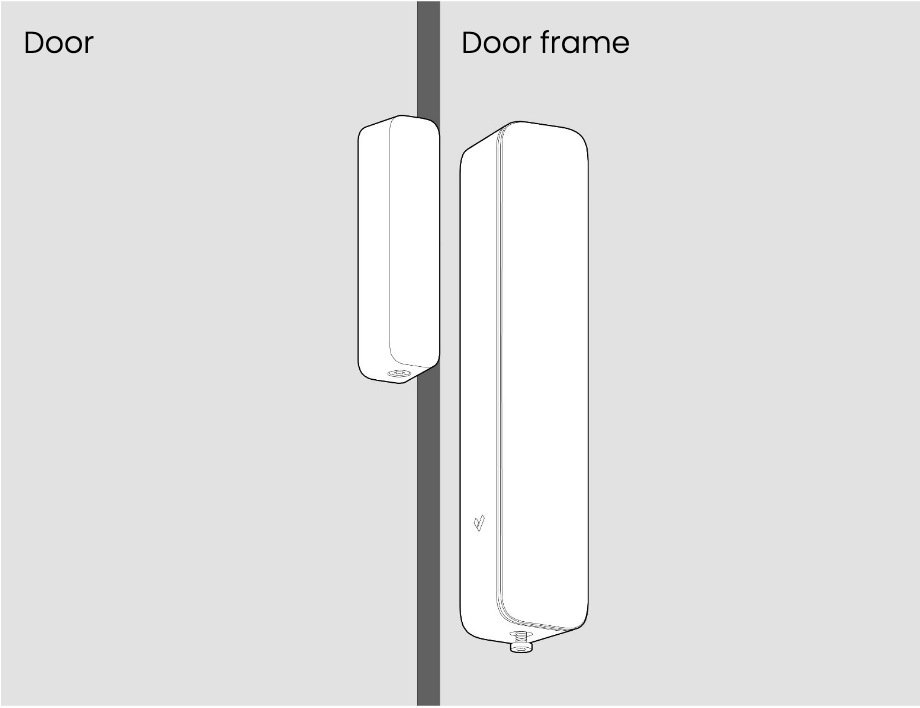

Recommandé. Montez l’aimant (gauche) sur les surfaces qui subissent des mouvements, comme la porte, et le capteur d’ouverture (droite) sur des surfaces stationnaires, comme le cadre de la porte.

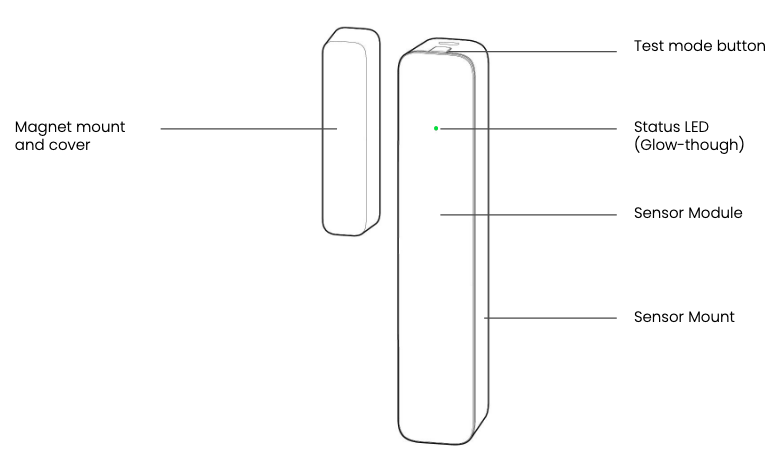

Positionnez l’aimant près du haut du capteur sans fil, là où se trouvent la LED d’état et le bouton de mode test, pour un fonctionnement optimal.
Requis : Vous devez positionner le capteur de porte comme indiqué ci‑dessous. Tout autre positionnement de l’aimant entraînera des événements d’ouverture/fermeture faux positifs.

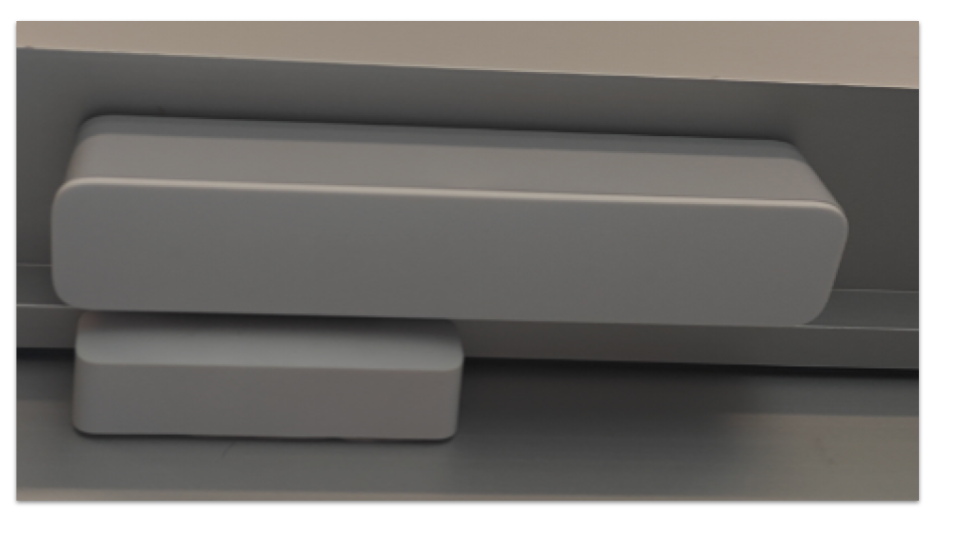

Ci‑dessous un exemple d’installation incorrecte où l’aimant fait face au capteur.
Configurez la portée entre l’aimant et le capteur de porte jusqu’à 2 pouces :
Sous la section Alarmes du site, cliquez page Appareils.
Survolez à droite, cliquez sur le kebab et sélectionnez Modifier le capteur.
Dans la fenêtre contextuelle qui apparaît, configurez la sensibilité. Le nombre le plus élevé indique que l’aimant peut être plus éloigné ; un nombre faible indique que l’aimant doit être plus proche.
Obligatoire. Une fois modifié, vous devez ouvrir et fermer la porte pour changer son état afin que le capteur reflète la modification effectuée dans Verkada Command.
(Optionnel) Configurez des paramètres supplémentaires, si nécessaire :
le mode d’émetteur universel—Activez et sélectionnez le État normal pour transmettre tout signal câblé dans le capteur vers le hub sans fil.
Porte maintenue ouverte—Lorsqu’activé, seuls les événements de porte maintenue ouverte (DHO) déclenchent une alarme.
Aucun délai d’entrée—Lorsque cet appareil déclenche une alarme, tout délai est ignoré.
Mode Panique—Lorsqu’il est activé, il déclenche une alarme en mode armé comme désarmé. Il ignore la vérification vidéo et tout délai d’entrée.
Tester le BR31
Cliquez sur le bouton supérieur pour activer le mode test. Après 10 minutes en mode test, l’appareil revient au fonctionnement normal. En mode test, la LED verte :S’allume lorsque le capteur est séparé de l’aimant (porte ouverte)S’éteint lorsque le capteur est rapproché de l’aimant (porte fermée)En fonctionnement normal, la LED verte :Ne s’allume pas lorsque le capteur est séparé de l’aimantClignote rapidement 2 à 3 fois toutes les 2 minutes pour indiquer une batterie faible
Capteur de mouvement sans fil BR32
Le Capteur de mouvement sans fil BR32 est alimenté par 2 piles lithium CR123A et offre une autonomie pouvant atteindre 5 ans. Le capteur utilise l’infrarouge passif (PIR) pour détecter les variations de rayonnement infrarouge avec un champ de vision horizontal de 90° et une portée de détection de 35 ft (10 m). Résistant aux animaux domestiques jusqu’à 80 lb (36 kg).
Installer le BR32
Recommandé. Pour une couverture idéale, installez le capteur de mouvement à 6 ft (1,8 m) du sol, dans l’angle d’une pièce, avec la LED sur le dessus.
Vérifiez la bonne orientation à l’aide de la flèche située en haut à l’intérieur du couvercle arrière.
Tester le BR32
Après l’installation des piles, le capteur de mouvement passe en mode de test de marche. Après 10 minutes en mode test, l’appareil revient au fonctionnement normal. En mode test, la LED verte :
S’allume lorsqu’un mouvement est détecté
S’éteint après 5 secondes sans mouvement détecté
En fonctionnement normal, la LED verte :
Ne s’allume pas lorsqu’un mouvement est détecté
Clignote rapidement 2 fois toutes les 2 minutes pour indiquer une batterie faible
Bouton panique sans fil BR33

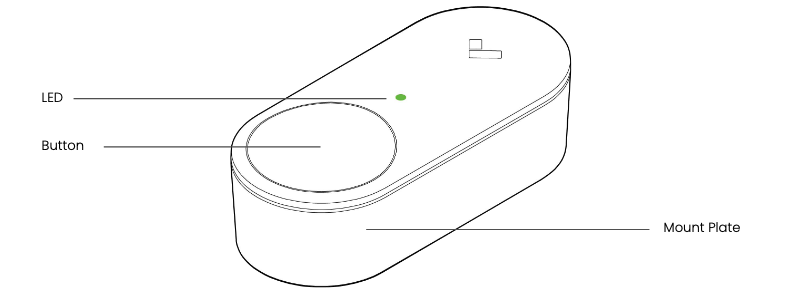

Le Bouton panique sans fil BR33 est alimenté par une pile lithium CR123A et offre une autonomie pouvant atteindre 5 ans. Permet des actions d’alarme personnalisées configurables dans Command. Ne prend en charge que le montage mural/bureau. La LED fournit un retour immédiat indiquant si un signal de panique a été reçu avec succès par le hub.
Installer le BR33

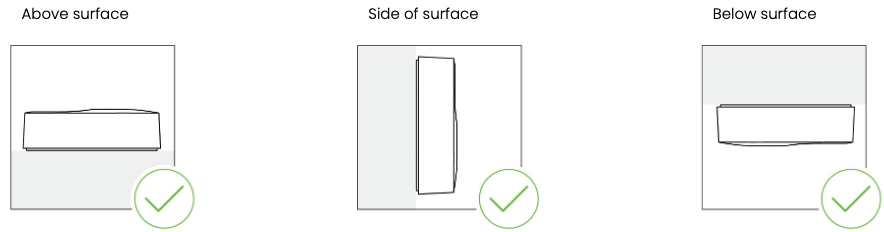

Vous pouvez monter le bouton panique BR33 au‑dessus, sur le côté, en dessous, ou le porter en pendentif grâce à la boucle intégrée sur la plaque de montage.
Tester le bouton panique BR33
Pendant fonctionnement normal, la LED verte :
Clignote en vert à l’appui pour signifier qu’il a contacté le hub et attend une réponse
LED verte fixe à l’appui pour signifier que le message de panique a été reçu par le hub.
Clignote rapidement 3 fois toutes les 2 minutes pour indiquer une batterie faible.
Mode silencieux—Désactive les sorties d’alarme et les alertes de la console.
Capteur de bris de vitre sans fil BR34

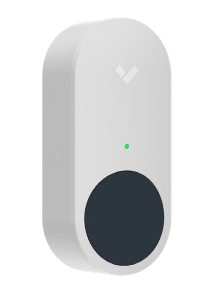

Le Capteur de bris de vitre sans fil BR34 est alimenté par une pile lithium CR123A et offre une autonomie pouvant atteindre 2 ans. Le capteur utilise une double détection pour réduire les faux positifs en exigeant à la fois un impact et des fréquences successives de bris pour déclencher une alarme, avec une portée de détection jusqu’à 15 ft (5 m).
Installer le BR34

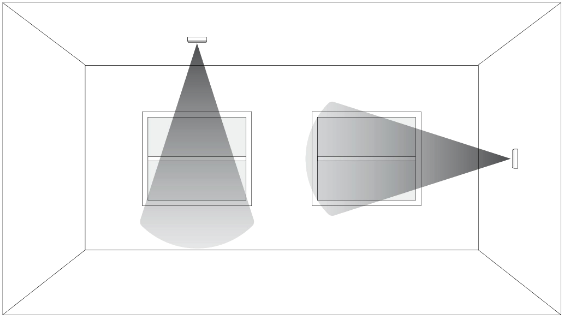

Vous pouvez monter le BR33 au plafond ou au mur à une distance en ligne de visée ne dépassant pas 15 ft (5 m) des fenêtres que vous souhaitez protéger.
Recommandé. Pour éviter les faux positifs, installez les détecteurs de bris de vitre dans des zones sans vibrations excessives.

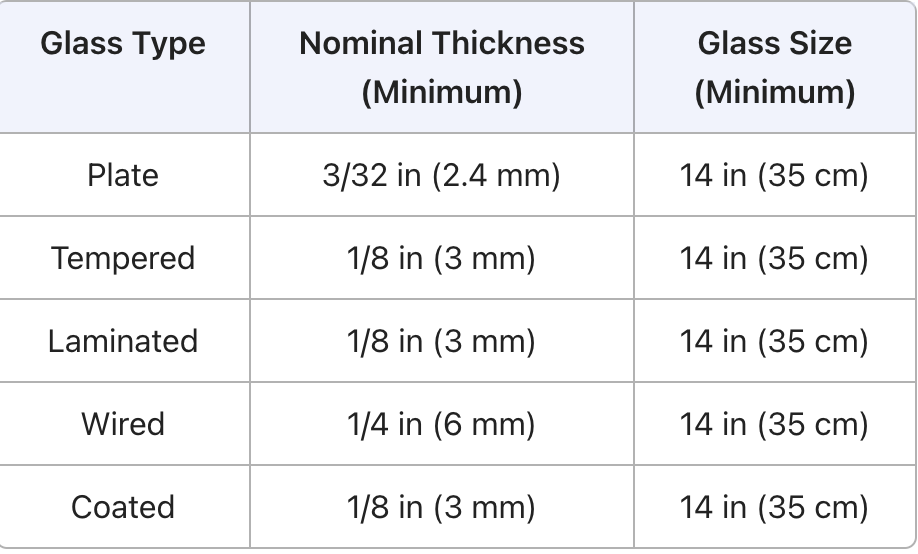

Types de verre protégés
Remarque : La taille minimale pour tous les types est de 14 in (35 cm) de côté ; le verre doit être encadré dans le mur ou monté dans une barrière d’au moins 36 in (91 cm) de large. Protégé uniquement si les deux plaques de l’unité sont brisées.
Tester le BR34
Recommandé. Achetez le testeur Honeywell Intellisense FG-701 Microflex pour vérifier le fonctionnement du capteur.
Placez le testeur en mode « Test » et « Flex ». En mode Flex, le testeur FG-701 Microflex écoute un signal « Flex », qui est un coup sourd basse fréquence avant de produire une rafale audio de bris de verre. Placez le FG-701 à moins de 118 in (3 m) avec le haut‑parleur orienté vers le capteur de bris de vitre BR34. Appuyez sur le bouton (rouge) Start. Le simulateur se met en marche et commence une période de mise en service armée de 8 secondes. Frappez soigneusement un mur, une table, une surface proche ou le testeur de bris de vitre lui‑même pour générer le signal flex. Le capteur BR34 affiche une LED verte lorsqu’un bris de vitre est détecté. En fonctionnement normal, la LED verte : S’allume lorsque l’événement de bris de vitre est détecté. La lumière s’éteint après 5 secondes. Clignote rapidement 3 fois toutes les 2 minutes pour indiquer une batterie faible.
Capteur d’eau sans fil BR35

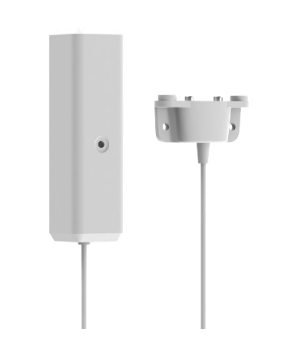

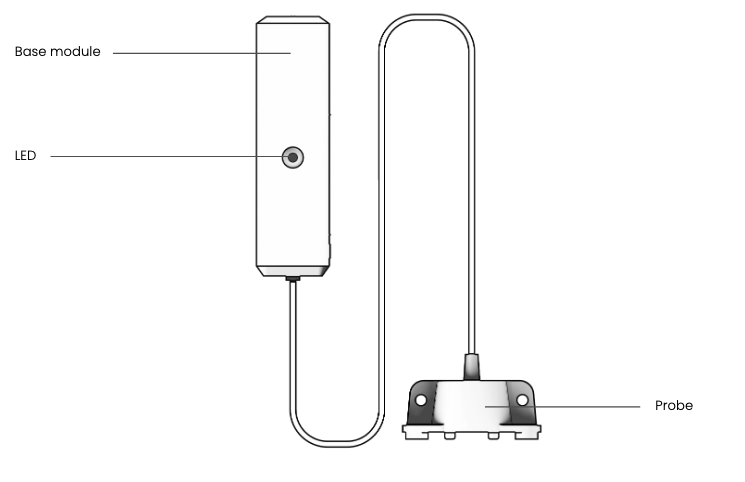

Le Capteur de fuite d’eau sans fil BR35 est alimenté par une pile lithium CR123A et offre une autonomie pouvant atteindre 5 ans. Le capteur dispose d’une sonde prolongée de 7 ft (2,1 m) qui permet un placement précis dans les zones à risque de fuites d’eau.
Installer le BR35

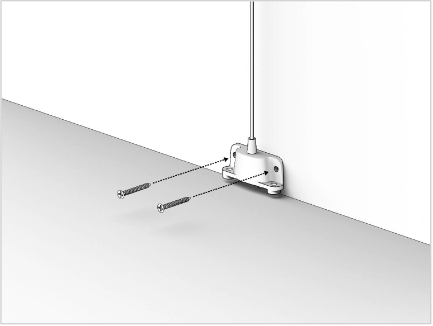

Recommandé. Pour une couverture optimale, installez le module de base à l’air libre avec le moins d’obstruction possible entre le capteur et le hub sans fil. Installez la sonde sur le sol là où l’eau s’accumulera.
Tester le BR35
Vous pouvez tester le fonctionnement du capteur d’eau en court‑circuitant les 2 contacts métalliques à l’extrémité de la sonde avec un matériau conducteur, comme de l’eau, un tournevis métallique ou votre pouce (placez le bord de votre pouce sur le contact le plus éloigné et laissez la base de votre pouce toucher le contact le plus proche pour compléter le circuit).
En fonctionnement normal, la LED verte :
S’allume lorsqu’une fuite d’eau est détectée. Elle reste allumée tant que l’eau est détectée.
S’éteint lorsqu’aucune eau n’est détectée.
Clignote rapidement 3 fois toutes les 2 minutes pour indiquer une batterie faible.
Relais sans fil BX21
Le Relais sans fil BX21 est alimenté par une source d’alimentation externe 12/24 volts. Le capteur vous permet de contrôler des sirènes ou des stroboscopes lorsqu’une alarme est déclenchée. En option, le BX21 peut être configuré en tant qu’émetteur universel permettant d’utiliser des bornes d’entrée câblées en interne pour convertir les signaux d’un capteur 2 fils séparé en signaux sans fil pouvant être reçus par le hub sans fil BH61.
Installer le BX21
Montez le BX21 (verticalement ou horizontalement) avec les vis fournies ou la bande adhésive. Connectez la sirène/le stroboscope à NC ou NO et COM. Branchez une source d’alimentation sur les bornes positive et négative.
Tester le BX21
Pour tester la fonctionnalité du relais, utilisez la clé Allen fournie pour appuyer sur le bouton de test. Lorsque vous maintenez le bouton de test enfoncé, le relais envoie une sortie vers l’appareil final, confirmant la fonctionnalité.
Configurer la sortie sans fil
Allez sur votre site d’alarmes Paramètres > Réponses d’alarme > Sorties de relais sans fil > Ajouter une sortie.
Module de secours cellulaire

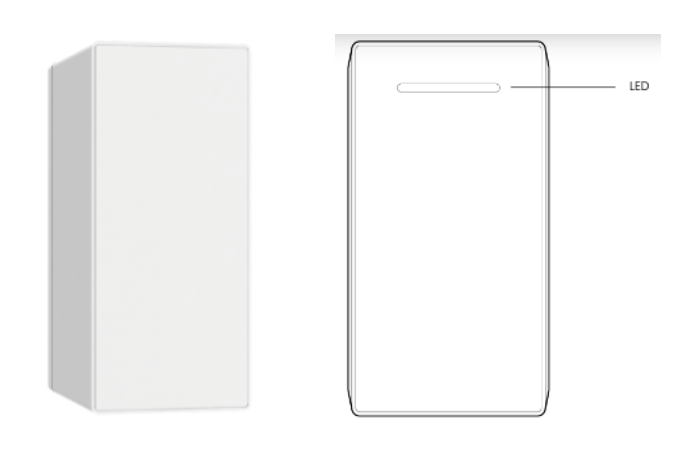

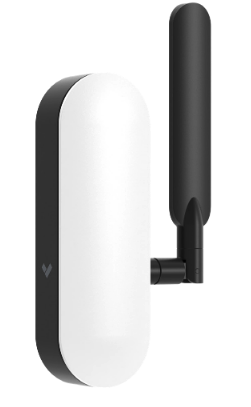

Le ACC-CEL-LTE module de secours cellulaire est une solution prête à l’emploi qui est alimentée par une connexion USB 2.0 au boîtier d’alarme BP41 ou au hub d’alarme sans fil BH61. Ce module fournit une connexion LTE multi‑réseaux (AT&T et T‑Mobile) avec basculement automatique vers le meilleur réseau disponible. Un forfait de données illimité pour la signalisation d’alarme est inclus dans la licence.
Installer le module de secours cellulaire
Le module de secours cellulaire se branche sur le hub sans fil BH61 ou boîtier d’alarme filaire BP41 via USB et est prêt à l’emploi.
Montez le module cellulaire et positionnez l’antenne de manière à obtenir la plus grande puissance de signal et à minimiser les obstructions.Testez le module. Vous pouvez tester les capacités de basculement cellulaire en débranchant simplement le câble Ethernet du boîtier d’alarme BP41 ou du hub d’alarme BH61. Remarque : Veuillez laisser le hub au moins 30 minutes pour charger sa batterie interne avant de tester. Montez le module cellulaire et positionnez l’antenne de manière à obtenir la plus grande puissance de signal et à minimiser les obstructions.
Tester le module
Débranchez le câble Ethernet du boîtier d’alarme BP41 ou du hub d’alarme BH61 pour tester les capacités de basculement cellulaire. Vérifiez que la LED du hub passe du bleu fixe au bleu clignotant, puis revient finalement au bleu fixe. Déclenchez un événement depuis n’importe quel appareil capteur sans fil et vérifiez si Command a reçu l’événement.
Mettre en sourdine les événements d’appareil et de sabotage sur les capteurs sans fil
Tous les capteurs sans fil peuvent désormais mettre en sourdine les événements et les événements de sabotage. Pour configurer cela pour le capteur, accédez à l’appareil dans le site Alarmes.
Dans Verkada Command, allez dans Tous les produits > Alarmes.
Sélectionnez votre site d'alarme.
Cliquez sur Appareils.
Dans Appareils, sélectionnez votre capteur, cliquez et sélectionnez Modifier le capteur.
Dans la fenêtre contextuelle, basculez les paramètres, si nécessaire. Ceux‑ci sont utiles s’il peut y avoir un défaut dans l’installation et que vous souhaitez que l’appareil ne déclenche pas d’alarme. Utilisez le basculeur au lieu de déplacer le capteur vers un site séparé ou de retirer le capteur de Command.
