Configurer et câbler les entrées/sorties sur le BP41
Découvrez comment câbler les entrées et les sorties sur votre boîtier de raccordement d’alarme Verkada BP41
Le boîtier de raccordement Verkada BP41 (32 entrées) vous permet de connecter jusqu’à 32 capteurs d’intrusion filaires existants ou nouveaux et 2 sorties programmables 12 V pour la signalisation d’alarme.
Périphériques d’entrée pris en charge
Le Verkada BP41 prend en charge toutes les entrées de capteurs tierces normalement ouvertes (NO)/normalement fermées (NC). Ces capteurs sont généralement classés comme des appareils à 2 fils et à 4 fils.
Appareils pris en charge à 2 fils
Appareils pris en charge à 4 fils
Capteurs d’ouverture de porte
boutons d’urgence
Capteurs de bris de vitre
Détecteurs de mouvement
Capteurs d’eau
Lorsque vous configurez un périphérique d’entrée, vous pouvez spécifier l’état normal comme NO ou NC.
Comment les appareils sont câblés
Dans la plupart des cas, les capteurs d’ouverture de porte, les capteurs de bris de vitre et les détecteurs de mouvement sont câblés en NC. Lorsque le circuit est ouvert, par exemple lorsqu’une porte est ouverte et que les contacts sont séparés, le boîtier détecte le passage d’un état fermé à un état ouvert et déclenche l’alarme.
Les boutons d’urgence et les capteurs d’eau sont généralement câblés normalement ouverts. Lorsque le bouton d’urgence est pressé ou lorsqu’il y a suffisamment d’eau pour fermer le circuit dans un capteur d’eau, cela est détecté comme un passage d’un état ouvert à un état fermé et déclenche l’alarme.
Périphériques de sortie pris en charge
Le BP41 dispose de 2 sorties d’alarme programmables de 12 V, avec une consommation électrique maximale de 1 ampère chacune. Les périphériques de sortie les plus courants sont les sirènes, les sonneries et les feux stroboscopiques qui s’activent lorsqu’une alarme est déclenchée.
Dans Verkada Command, vous pouvez sélectionner les sorties à activer en réponse à une alarme. Lorsqu’une alarme est déclenchée, le boîtier alimente ces sorties. Plusieurs périphériques de sortie peuvent être câblés en parallèle afin que l’activation d’une seule sortie puisse allumer plusieurs appareils simultanément.
Alimentation auxiliaire
Le boîtier de raccordement dispose également de 6 bornes auxiliaires (AUX) pour fournir une alimentation continue de 12 V CC. L’intensité maximale pour l’ensemble des sorties AUX combinées est de 2 ampères. Ces bornes auxiliaires sont le plus souvent utilisées pour alimenter des détecteurs de mouvement, des capteurs de bris de vitre et des détecteurs de fuite.
Section de fil d’entrée recommandée pour l’application
En fin de compte, de nombreuses variables doivent être prises en compte ; par exemple, la section du fil, le matériau, le fil plein/fils toronnés et le bruit environnemental. La meilleure façon de garantir un fonctionnement correct est de mesurer la résistance de votre fil.
La résistance maximale de la ligne doit être inférieure à 100Ω.
En pratique, il sera difficile de mesurer la résistance de bout en bout du fil avec une sensibilité de 100Ω pour le câblage existant d’un bâtiment. Le tableau ci-dessous fournit une indication générale de la longueur maximale, selon l’American Wire Gauge (AWG).
AWG
Ω / 1000 pi
18
6.385
19
8.051
20
10.15
21
12.8
22
16.14
23
20.36
24
25.67
Câbler des appareils au boîtier de raccordement BP41

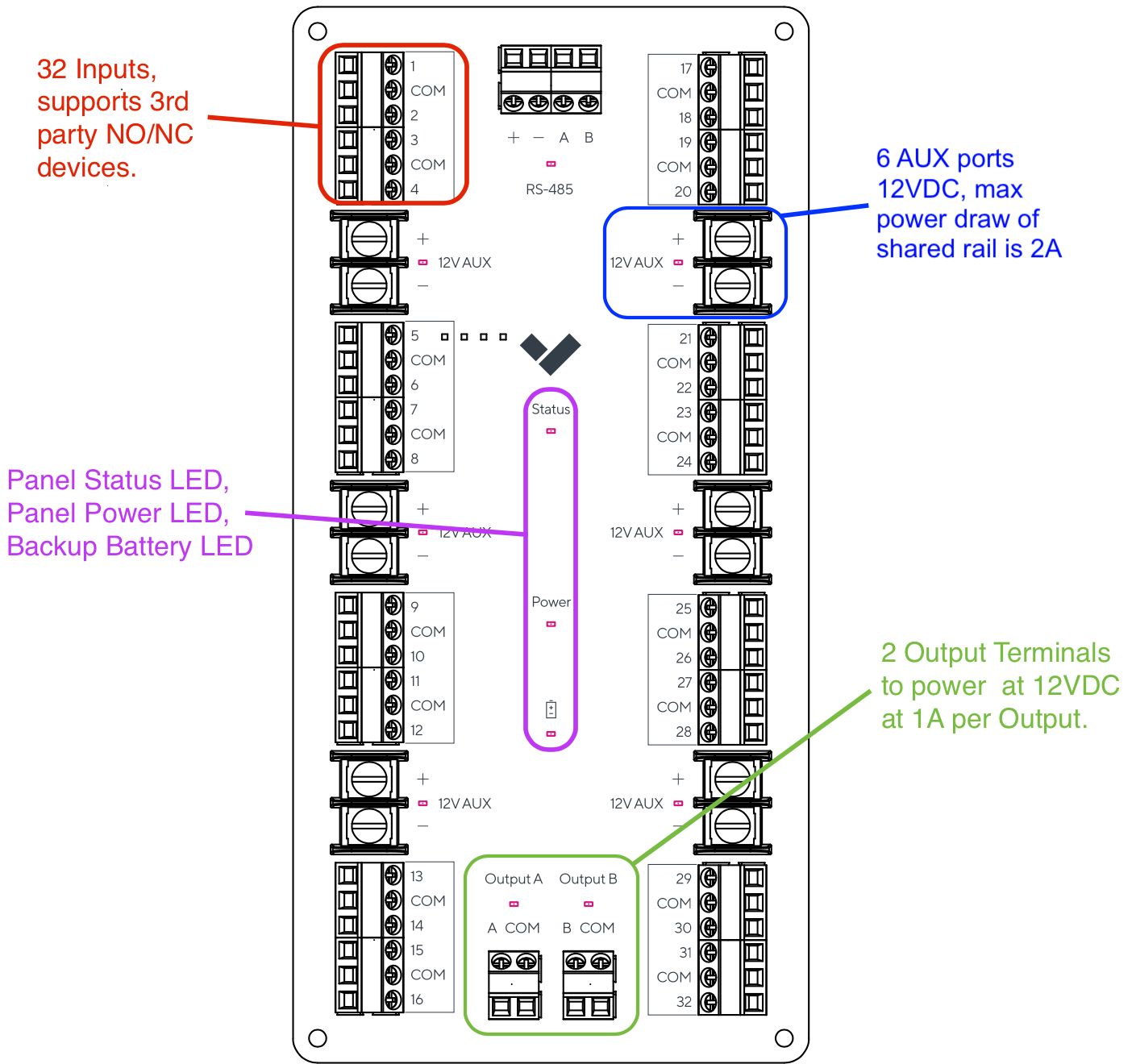

Il y a 32 bornes d’entrée (numérotées de 1 à 32) et 16 bornes de masse communes (étiquetées COM). Deux des bornes d’entrée peuvent partager la même borne de masse commune ; par exemple, les entrées 1 et 2 peuvent partager le même port COM, les entrées 3 et 4 partageront le même COM, et ainsi de suite.
Les appareils à deux fils, tels que les contacts de porte, sont câblés sur une borne d’entrée et une borne COM. Peu importe quel fil va dans quelle borne.
Les appareils à quatre fils, tels que les détecteurs de mouvement ou les capteurs de bris de vitre, disposent de deux fils supplémentaires pour alimenter le capteur. Ces appareils ont généralement les bornes suivantes : Pos (+), Neg (-), COM, NO et/ou NC. Il n’existe pas de convention spécifique de couleur de câblage, mais nous vous recommandons d’utiliser de manière cohérente la même convention de couleurs.
Ces exemples de schémas illustrent comment câbler :
Un appareil à 2 fils sur l’entrée 17
Un appareil à 4 fils sur l’entrée 18
Un périphérique de sortie sur la sortie B

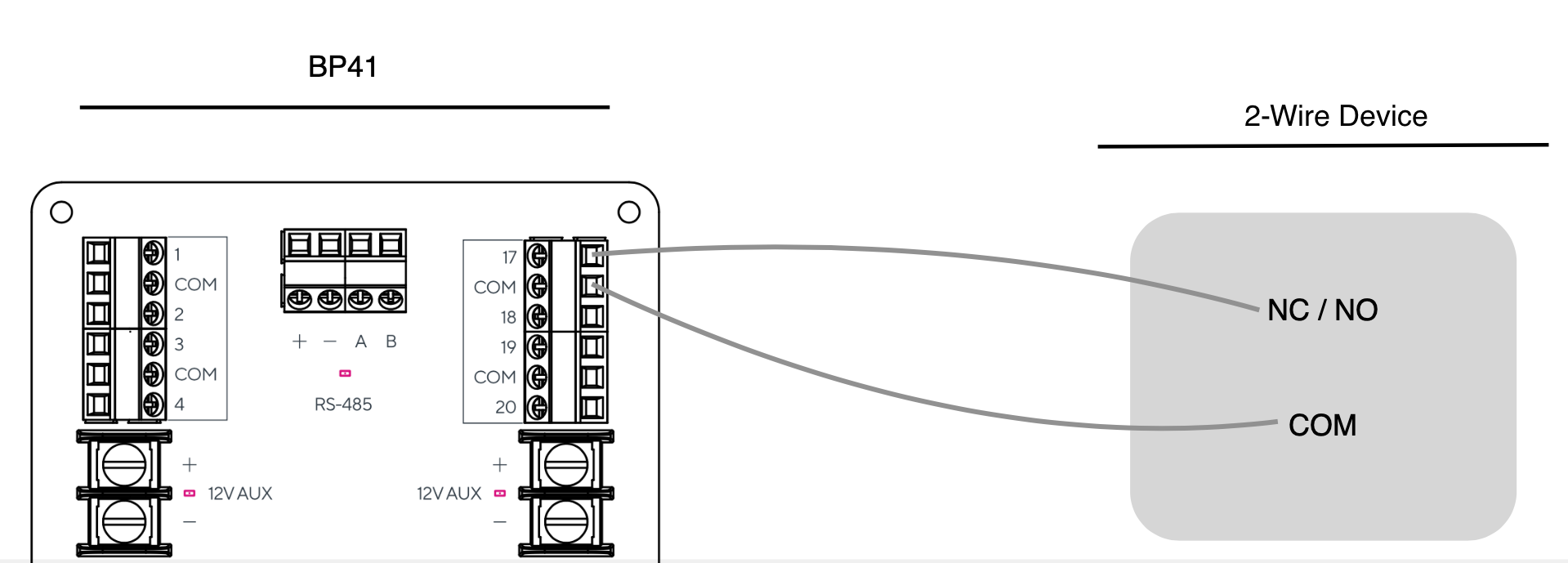

Câblage d’entrée à 2 fils

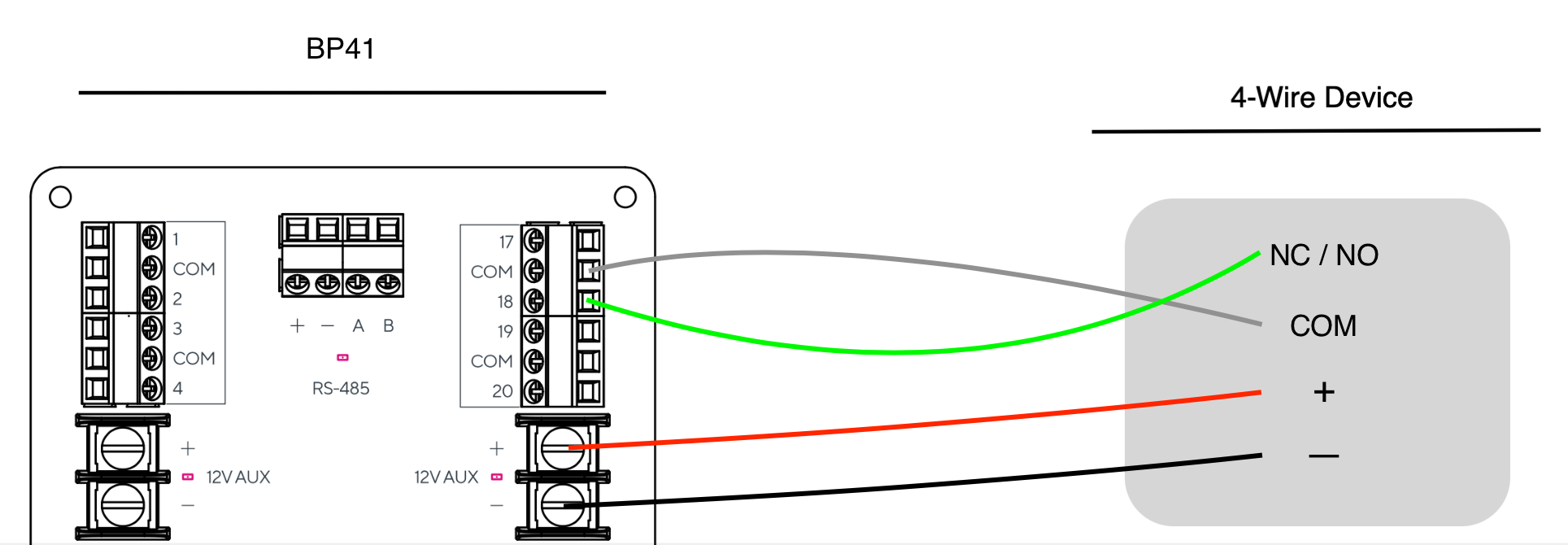

Câblage d’entrée à 4 fils

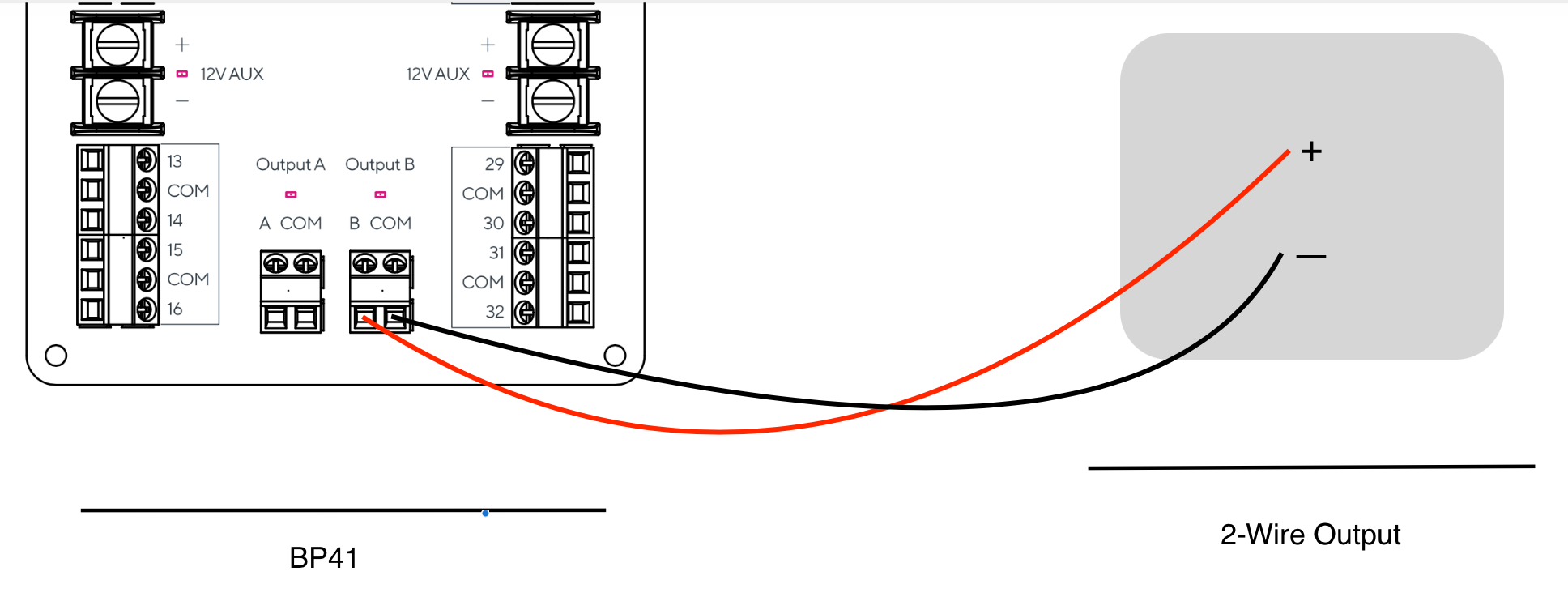

Câbler un périphérique de sortie
Configurer les entrées filaires
Dans Command, accédez aux paramètres du site d’alarme.
Sous Déclencheurs d’alarme > Capteurs filaires, sélectionnez Ajouter un capteur.
Sélectionnez le type de capteur à ajouter et renseignez les informations nécessaires.
Cliquez sur Terminé.
Configurer les sorties
Dans Command, accédez aux paramètres du site d’alarme.
Sous Réponses d’alarme > Actions d’alarme, sélectionnez Ajouter une sortie.
Obligatoire. Saisissez le nom de l’appareil, le boîtier dans lequel il est câblé, et la lettre de sortie correspondante (A ou B).
