Résoudre les problèmes de courant d'appel

Découvrez les avertissements de défaillance de la sortie AUX et de désactivation de l'alimentation AUX

Avant de commencer

Pour vous aider à dépanner les problèmes d’appel de courant et à en comprendre les causes, familiarisez-vous avec ces termes :

• Capacitance—La capacité d’un matériau à stocker une charge électrique. Les condensateurs sont le composant physique qui ajoute de la capacitance dans les circuits électriques.
• Courant d’appel—Aussi appelé courant de surtension d’entrée ou surtension à l’allumage—le courant d’entrée instantané maximal consommé par un appareil électrique lorsqu’il est mis sous tension pour la première fois. De manière générale, plus la capacitance d’un appareil est élevée, plus la capacitance le courant d’appel consommé par un appareil individuel sera faible.

Comprendre comment un courant d’appel provoque des problèmes

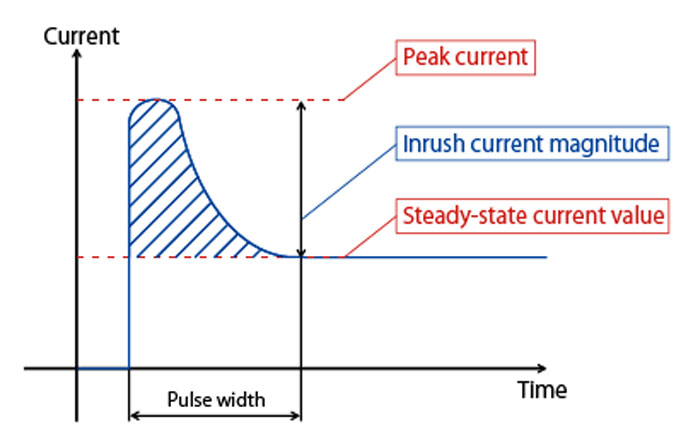

L’image présentée illustre une forte consommation de courant lorsqu’un appareil est mis sous tension pour la première fois, qui diminue ensuite jusqu’à un courant en régime permanent. Le pic et l’ampleur du courant d’appel dépendent du nombre et type de condensateurs présents dans un circuit électrique.

Qu’est-ce que le courant d’appel ?

Qu’est-ce que le courant d’appel ?

L’image présentée ci-dessous est un exemple de 2 capteurs de mouvement différents qui ont des niveaux de capacitance différents, bien que la fiche technique indique des besoins en alimentation similaires.

Capteur de mouvement	Alimentation	Exemple
Honeywell IS335 (2 condensateurs)	9–15 VCC à 12 mA
Honeywell DT7235T (10+ condensateurs)	7,5–16 VCC à 24 mA

Le Honeywell DT7235T a une capacitance et un courant d’appel nettement plus élevés que le Honeywell IS335, en raison du nombre et de la taille des condensateurs nécessaires pour prendre en charge sa fonctionnalité DUAL TEC.

Comment identifier les problèmes de capacitance

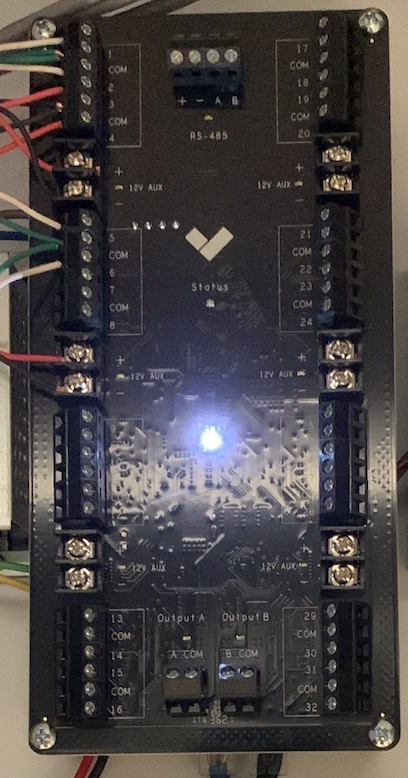

De manière générale, les problèmes de capacitance se présentent de 1 de 2 façons, comme le montre l’exemple du BP41 boîtier de raccordement.

• Immédiatement après le câblage d’un appareil à forte capacitance. Le courant d’appel de l’appareil est si élevé qu’il provoque une chute de tension où les panneaux perdent l’alimentation en raison d’un mécanisme de protection interne destiné à protéger le système contre un court-circuit.
• Après un cycle d’alimentation, un redémarrage ou une mise à niveau du micrologiciel sur le BP41. Les besoins combinés en alimentation du démarrage du système et du courant d’appel de tous les appareils en même temps dépassent ce que le panneau peut fournir, provoquant à nouveau une chute de tension où le panneau perd l’alimentation. Ce problème n’apparaît pas lors de l’installation initiale parce que :

  • Le panneau est déjà entièrement démarré.
  • Les capteurs externes sont ajoutés et câblés un par un, et chaque composant individuel dispose de suffisamment de temps pour charger ses condensateurs.
• Un avertissement « Échec de sortie AUX » apparaît sur l’appareil et l’avertissement « alimentation AUX désactivée » est affiché sur le site d’alarme. L’AUX est désactivée pour éviter le problème de courant d’appel provenant des capteurs filaires à 4 fils et permettre au système de continuer à démarrer et à rester en ligne. ​

À quoi s’attendre

Cela peut empêcher le panneau de :

• Terminer complètement le démarrage jusqu’à ce que les capteurs soient retirés de l’alimentation

  OU
• Introduire des délais de démarrage jusqu’à ce que les condensateurs des appareils soient suffisamment chargés pour contourner le mécanisme de protection interne.

Le panneau affiche généralement sa LED d’état du panneau (ÉTEINTE) et sa LED d’alimentation (ALLUMÉE).

Comment résoudre les problèmes de courant d’appel

1

Nous recommandons de câbler une résistance de 100 Ω en série avec l’alimentation de chacun des capteurs afin de ralentir la consommation de courant des capteurs et d’éviter une chute de tension.

2

Après avoir câblé les résistances, confirmez le fonctionnement du système en coupant puis en rétablissant l’alimentation du panneau et assurez-vous que le panneau démarre correctement.
