Solucionar problemas de corriente de arranque

Conozca los avisos de fallo de salida AUX y de desactivación de la alimentación AUX

Antes de comenzar

Para ayudarle a solucionar problemas de irrupción de corriente y qué los causa, familiarícese con estos términos:

• Capacitancia—La capacidad de un material para almacenar carga eléctrica. Los condensadores son el componente físico que añade capacitancia en los circuitos eléctricos.

• Corriente de irrupción—También llamada corriente de pico de entrada o pico al encender—la corriente máxima instantánea de entrada que consume un dispositivo eléctrico cuando se enciende por primera vez. En términos generales, cuanto mayor sea la capacitancia de un dispositivo, mayor menor será la corriente de irrupción que tendrá un dispositivo individual.

Comprenda cómo la corriente de irrupción causa problemas

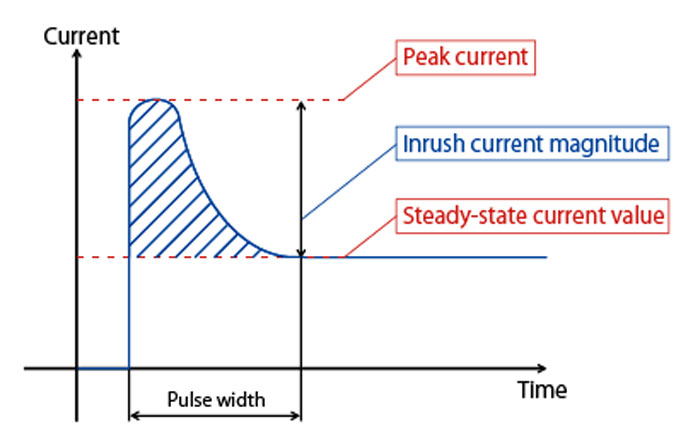

La imagen mostrada ilustra un gran consumo de corriente cuando un dispositivo se enciende por primera vez, que luego disminuye hasta una corriente en estado estable. El pico y la magnitud de la corriente de irrupción dependen de la cantidad y tipo de condensadores que hay en un circuito eléctrico.

¿Qué es la corriente de irrupción?

¿Qué es la corriente de irrupción?

La imagen que se muestra a continuación es un ejemplo de 2 sensores de movimiento diferentes que tienen distintos niveles de capacitancia a pesar de que la hoja de datos informa requisitos de alimentación similares.

Sensor de movimiento	Alimentación	Ejemplo
Honeywell IS335 (2 condensadores)	9–15VCC @ 12mA
Honeywell DT7235T (10+ condensadores)	7.5–16VCC @ 24mA

El Honeywell DT7235T tiene una capacitancia y corriente de irrupción significativamente mayores en comparación con el Honeywell IS335 debido a la cantidad y el tamaño de los condensadores necesarios para soportar su funcionalidad DUAL TEC.

Cómo identificar problemas de capacitancia

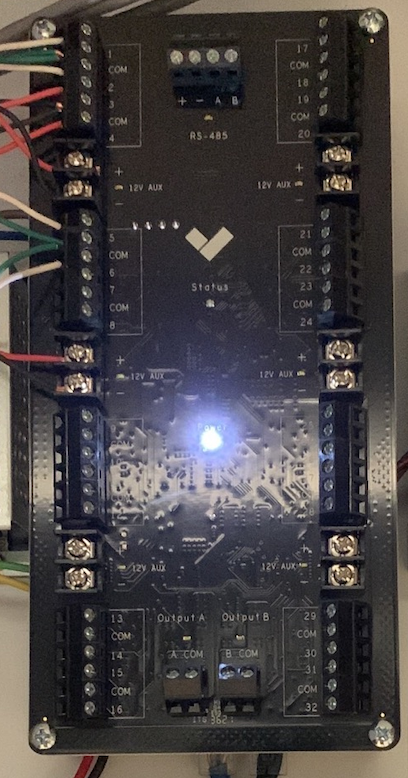

En términos generales, los problemas de capacitancia se presentan de 1 de 2 maneras, como se muestra en el ejemplo del panel de alarma BP41.

• Inmediatamente después de conectar un dispositivo de alta capacitancia. La corriente de irrupción del dispositivo es tan alta que provoca un bajón de tensión en el que los paneles pierden energía debido a un mecanismo de protección interno para proteger el sistema de un cortocircuito.

• Después de un ciclo de energía, reinicio o actualización de firmware en el BP41. Los requisitos de alimentación combinados del arranque del sistema y la corriente de irrupción de todos los dispositivos a la vez superan lo que el panel puede suministrar, provocando nuevamente un bajón de tensión en el que el panel pierde energía. Este problema no se observa durante la instalación inicial porque:

  • El panel ya se encuentra en un estado de arranque completo.

  • Los sensores externos se añaden y se conectan con cable uno por uno, y se le da a cada componente individual el tiempo suficiente para cargar sus condensadores.

• Hay una advertencia de "AUX Output Failure" en el dispositivo y se muestra la advertencia "AUX power disabled" en el sitio de alarma. La salida AUX se deshabilita para evitar el problema de irrupción de corriente de los sensores de 4 cables y permitir que el sistema continúe arrancando y permanezca en línea. ​

Qué esperar

Esto puede hacer que el panel:

• No logre arrancar completamente hasta que los sensores se retiren de la alimentación

  O

• Introduzca retrasos en el arranque hasta que los condensadores de los dispositivos estén lo suficientemente cargados como para evitar el mecanismo de protección interno.

El panel normalmente tiene el LED de estado del panel (APAGADO) y el LED de alimentación (ENCENDIDO).

Cómo resolver problemas con la corriente de irrupción

1

Recomendamos conectar en línea una resistencia de 100Ω a la alimentación de cada uno de los sensores para ayudar a reducir el consumo de corriente de los sensores y evitar un bajón de tensión.

2

Después de conectar las resistencias, confirme el funcionamiento del sistema apagando y encendiendo el panel y asegurándose de que el panel arranque correctamente.
