Configurar y cablear entradas/salidas en el BP41
Aprende cómo cablear entradas y salidas a tu panel de alarma Verkada BP41
Verkada anunció el fin global de la venta (1 de agosto de 2026) y el fin de vida (1 de agosto de 2027) de Classic Alarms. Los clientes elegibles pueden actualizarse a New Alarms sin costo hasta el 31 de enero de 2027. Visite Verkada.com/alarms/upgrade para comenzar.
El panel de alarma Verkada BP41 (32 entradas) le permite conectar hasta 32 sensores de intrusión existentes o nuevos con cable y 2 salidas programables de 12 V para señalización de alarma.
Dispositivos de entrada compatibles
El Verkada BP41 admite todas las entradas de sensores de terceros normalmente abiertos (NO)/normalmente cerrados (NC). Estos sensores suelen clasificarse como dispositivos de 2 y 4 cables.
Dispositivos compatibles de 2 cables
Dispositivos compatibles de 4 cables
Sensores de contacto de puerta
botón de pánico
Sensores de rotura de cristales
Sensores de movimiento
Sensores de agua
Al configurar un dispositivo de entrada, puede especificar el estado normal como NO o NC.
Cómo se conectan los dispositivos con cable
En la mayoría de los casos, los sensores de contacto de puerta, los sensores de rotura de cristales y los sensores de movimiento se conectan con cable como NC. Cuando el circuito está abierto, como una puerta abierta con los contactos separados, el panel detecta el cambio de un estado cerrado a uno abierto y activa la alarma.
Los botón de pánico y los sensores de agua generalmente se conectan con cable normalmente abiertos. Cuando se presiona el botón de pánico o cuando hay suficiente agua para completar el circuito en un sensor de agua, esto se detecta como un cambio de un estado abierto a uno cerrado y activa la alarma.
Dispositivos de salida compatibles
El BP41 tiene 2 salidas de alarma programables de 12 V, con un consumo máximo de 1 amperio cada una. Los dispositivos de salida más comunes son sirenas, timbres y luces estroboscópicas que se activan cuando se genera una alarma.
En Verkada Command, puede seleccionar las salidas que se activarán en respuesta a una alarma. Cuando se genera una alarma, el panel suministra alimentación a esas salidas. Se pueden conectar varios dispositivos de salida con cable en paralelo, de modo que la activación de una sola salida pueda encender varios dispositivos simultáneamente.
Alimentación auxiliar
El panel de alarma también tiene 6 terminales auxiliares (AUX) para proporcionar alimentación constante de 12 V CC. El consumo máximo de corriente de todas las salidas AUX combinadas es de 2 amperios. Estos terminales auxiliares se utilizan con mayor frecuencia para suministrar alimentación a sensores de movimiento, sensores de rotura de cristales y detectores de fugas.
Calibre de cable de entrada recomendado para la aplicación
En última instancia, hay muchas variables que considerar; por ejemplo, el calibre del cable, el material, si es sólido o trenzado, y el ruido ambiental. La mejor manera de garantizar un funcionamiento válido es medir la resistencia de su cable.
La resistencia máxima de la línea debe ser inferior a 100 Ω.
En realidad, resultará difícil medir la resistencia del cable de extremo a extremo con una sensibilidad de 100 Ω en el cableado existente de un edificio. La siguiente tabla proporciona una guía general sobre la longitud máxima, según el calibre de cable estadounidense (AWG).
AWG
Ω / 1000 pies
18
6.385
19
8.051
20
10.15
21
12.8
22
16.14
23
20.36
24
25.67
Conecte los dispositivos con cable al panel de alarma BP41

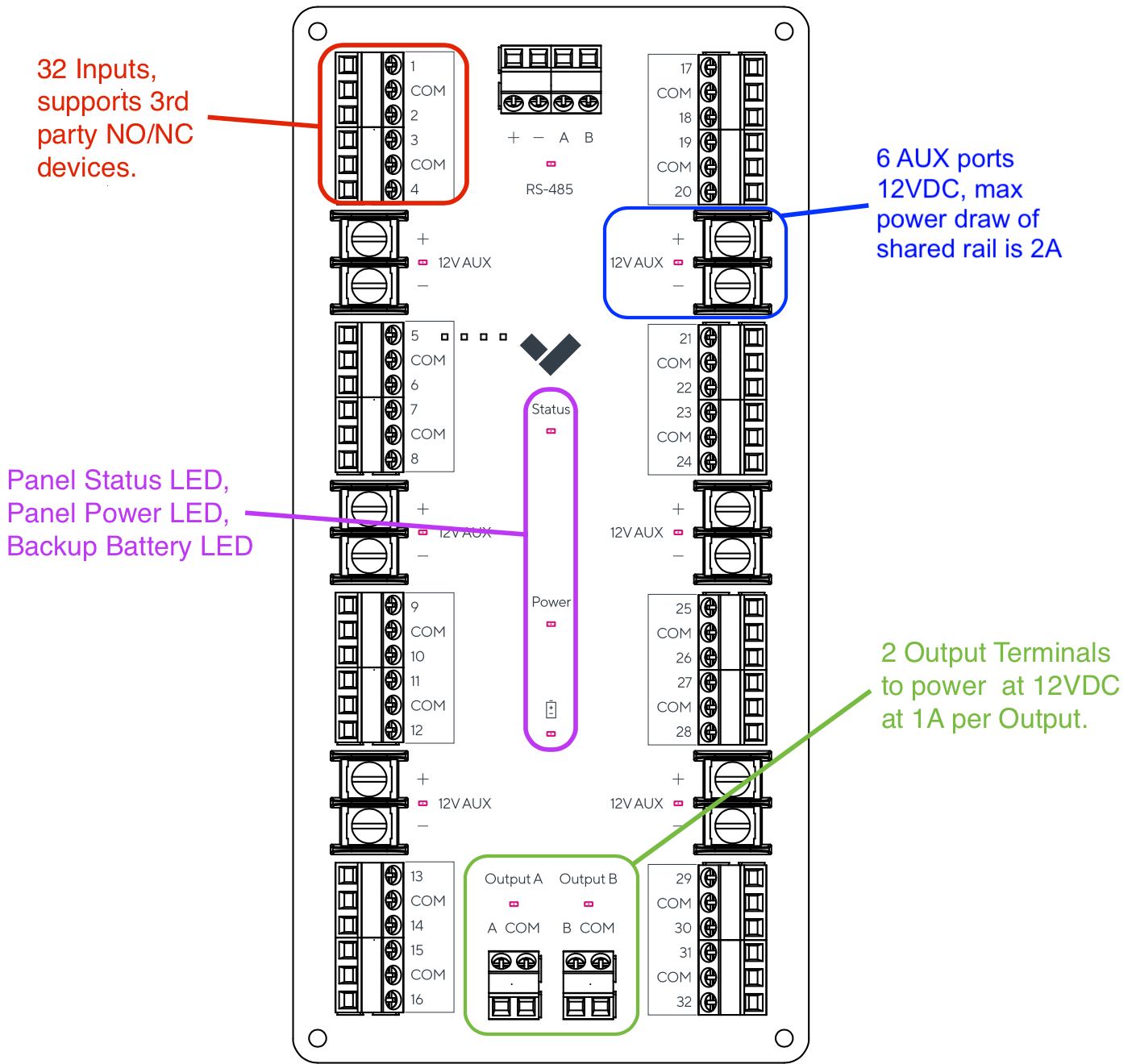

Hay 32 terminales de entrada (numerados del 1 al 32) y 16 terminales de tierra común (etiquetados որպես COM). Dos de los terminales de entrada pueden compartir el mismo terminal de tierra común; por ejemplo, las entradas 1 y 2 pueden compartir el mismo puerto COM, las entradas 3 y 4 compartirán el mismo COM, y así sucesivamente.
Los dispositivos de dos cables, como los contactos de puerta, se conectan con cable a un terminal de entrada y a un terminal COM. No importa qué cable se conecte a cada terminal.
Los dispositivos de cuatro cables, como los detectores de movimiento o los sensores de rotura de cristales, tienen dos cables adicionales para alimentar el sensor. Estos dispositivos suelen tener los siguientes terminales: Pos (+), Neg (-), COM, NO o NC. No existe una convención específica de colores para el cableado, pero recomendamos utilizar siempre la misma convención de colores.
Estos diagramas de ejemplo ilustran cómo conectar con cable:
Un dispositivo de 2 cables a la entrada 17
Un dispositivo de 4 cables a la entrada 18
Un dispositivo de salida a la salida B

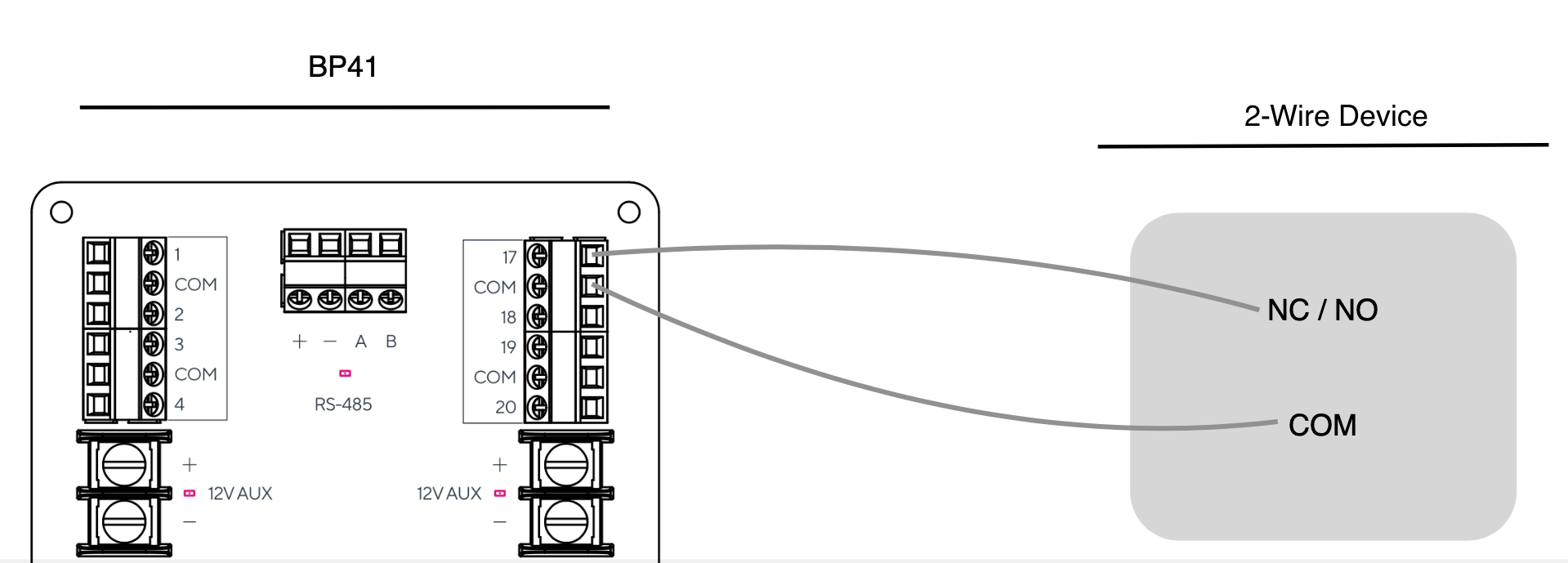

Cableado de entrada de 2 cables

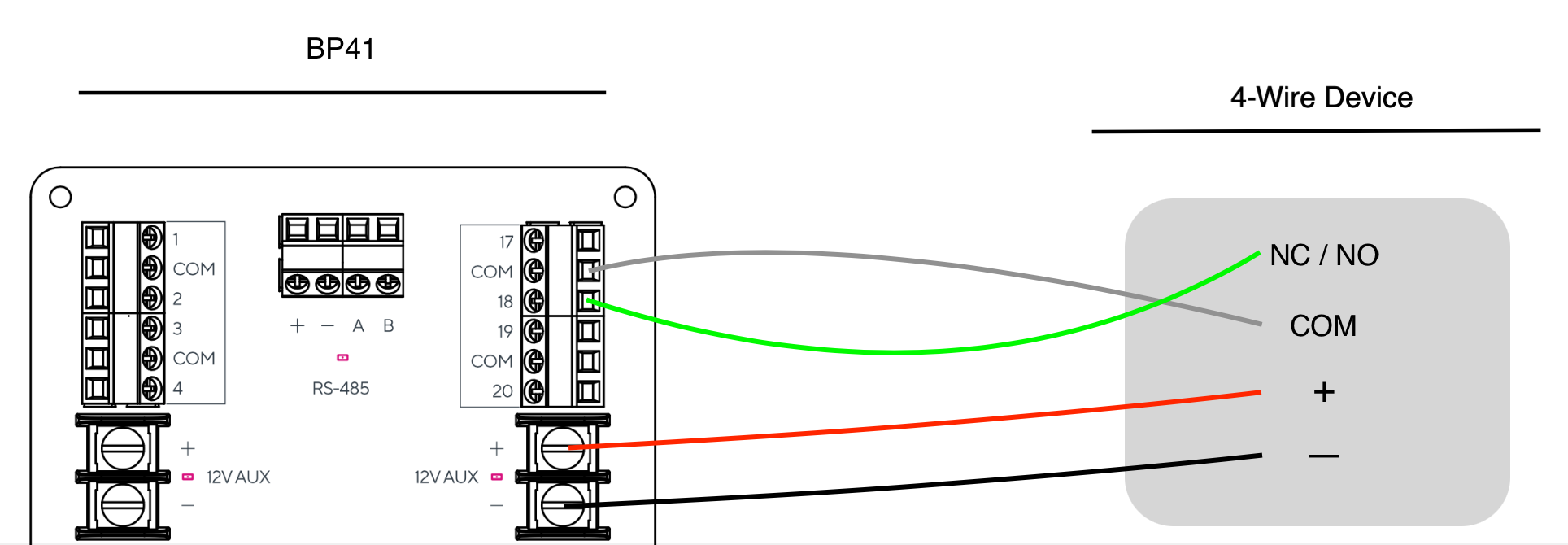

Cableado de entrada de 4 cables

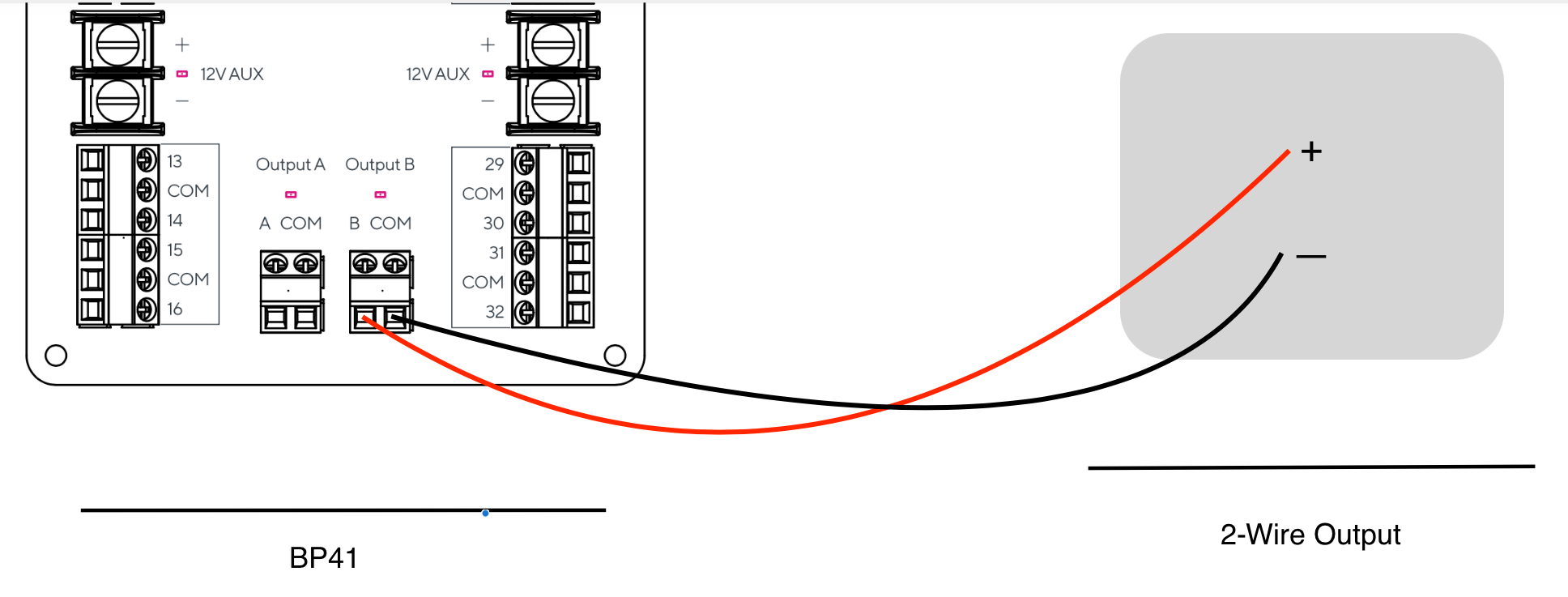

Conecte con cable un dispositivo de salida
Configure las entradas con cable
En Command, vaya a la configuración del sitio de Alarma.
En Activadores de alarma > Sensores con cable, seleccione Agregar sensor.
Seleccione el tipo de sensor que desea agregar y complete la información necesaria.
Haga clic en Listo.
Configure las salidas
En Command, vaya a la configuración del sitio de Alarma.
En Respuestas de alarma > Acciones de alarma, seleccione Agregar salida.
Obligatorio. Introduzca el nombre del dispositivo, el panel al que está conectado con cable y la letra de salida correspondiente (A o B).
