# Richten Sie Ihre drahtlosen Alarmgeräte ein

{% hint style="success" %}
Verkada hat das weltweite Verkaufsende (1. August 2026) und das Lebensende (1. August 2027) für Classic Alarms angekündigt. Berechtigte Kunden können bis zum 31. Januar 2027 kostenlos auf New Alarms upgraden. Besuchen Sie [Verkada.com/alarms/upgrade](https://www.verkada.com/alarms/upgrade) um loszulegen.
{% endhint %}

{% hint style="success" %}
Dieser Artikel ist ein Leitfaden für Classic Alarms. Siehe diesen [Artikel](/new-alarms/de/konfiguration/wireless-alarms-devices.md) wenn Sie New Alarms haben. Siehe [New Alarms vs. Classic Alarms](/new-alarms/de/erste-schritte/new-alarms-vs-classic-alarms.md) wenn Sie sich nicht sicher sind, welche Version von Alarms Sie haben.
{% endhint %}

***

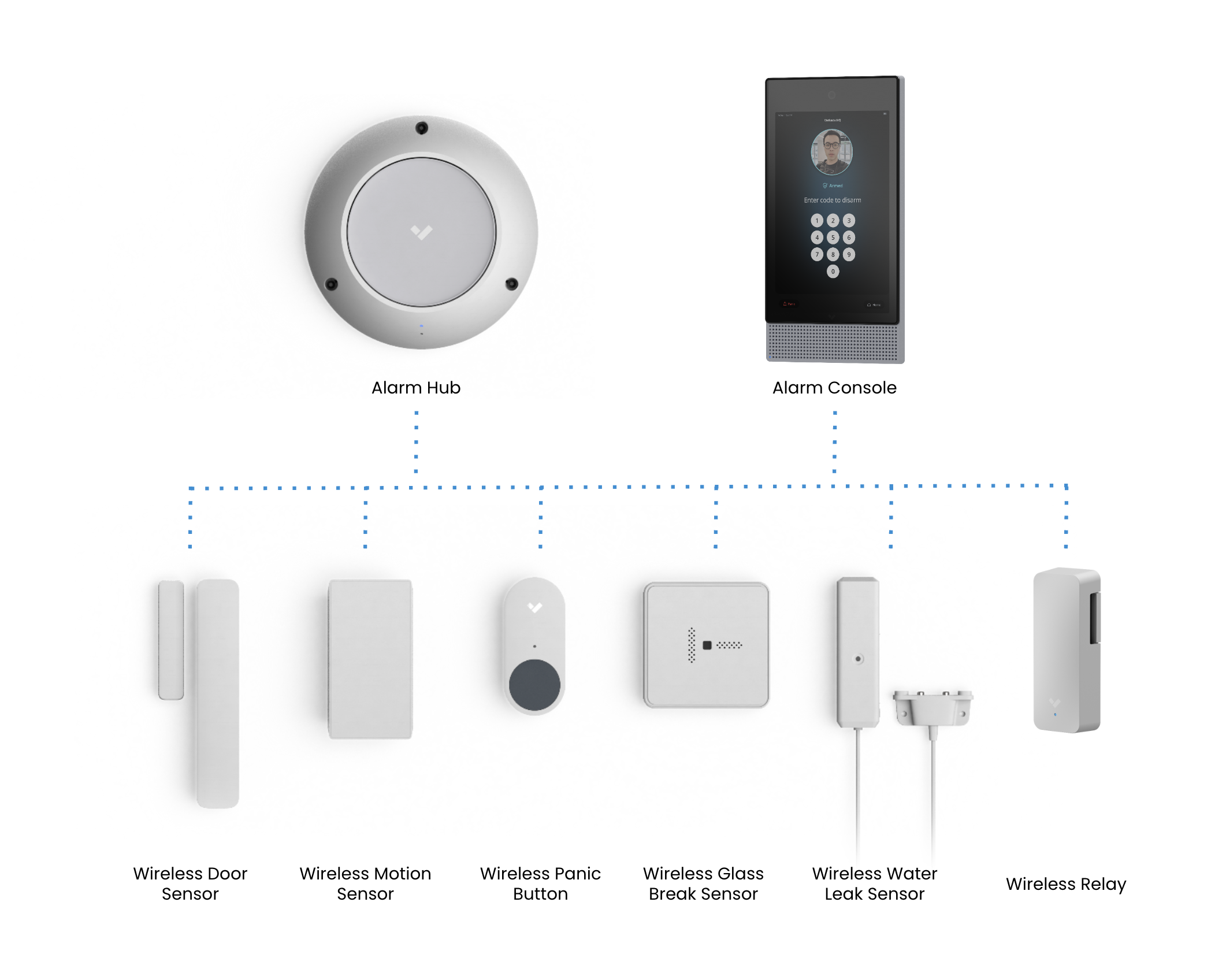

Der drahtlose Verkada-Hub und die Sensoren kommunizieren über ein proprietäres drahtloses Sub-GHz-Kommunikationsprotokoll. Dieses benutzerdefinierte Protokoll arbeitet bei 915 MHz (USA, Kanada)/868 MHz (UK, EU) und wurde von Grund auf entwickelt, um Sicherheit, Reichweite und Batterielaufzeit zu maximieren.

Unsere Funksignale werden mit AES-128 verschlüsselt. Durch die Direct-Sequence-Spreizspektrum-Technologie (DSSS) verhindert die Technologie von Verkada Signalstörungen und andere Angriffe, die Systeme von Wettbewerbern beeinträchtigen können.

***

<div align="left" data-with-frame="true"><img src="/files/ba2736bd786006d8d6586a5bfa1950cc4a703b58" alt=""></div>

## Funkspezifikationen

| SKU                                                                     | Beschreibung | Sichtlinie          | Typisches Büro   | Batterielaufzeit | Stromversorgung         |
| ----------------------------------------------------------------------- | ------------ | ------------------- | ---------------- | ---------------- | ----------------------- |
| [BR31](https://docs.verkada.com/docs/br31-quick-start-guide.pdf)        | Tür          | 1.000 ft\n(304,8 m) | 200 ft (61,26 m) | Bis zu 10 Jahre  | 2x CR123A               |
| [BR32](https://docs.verkada.com/docs/br32-quick-start-guide.pdf)        | Bewegung     | 1.000 ft\n(304,8 m) | 200 ft (61,26 m) | Bis zu 5 Jahre   | 2x CR123A               |
| [BR33](https://docs.verkada.com/docs/br33-quick-start-guide.pdf)        | Panik        | 1.000 ft\n(304,8 m) | 200 ft (61,26 m) | Bis zu 5 Jahre   | 1x CR123A               |
| [BR34](https://docs.verkada.com/docs/br34-quick-start-guide.pdf)        | Glas         | 1.000 ft\n(304,8 m) | 200 ft (61,26 m) | Bis zu 2 Jahre   | 1x CR123A               |
| [BR35](https://docs.verkada.com/docs/br35-quick-start-guide.pdf)        | Leck         | 1.000 ft\n(304,8 m) | 200 ft (61,26 m) | Bis zu 5 Jahre   | 1x CR123A               |
| [BX21](https://docs.verkada.com/docs/wireless-relay-bx21-datasheet.pdf) | Relais       | 1.000 ft\n(304,8 m) | 200 ft (61,26 m) | N/A              | 12/24-V-Stromversorgung |

***

## Drahtlose Alarmgeräte

<details>

<summary>BH61 drahtloser Alarm-Hub</summary>

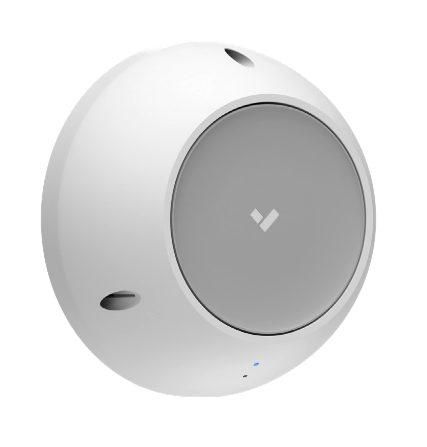

Die [BH61 drahtloser Alarm-Hub](https://docs.verkada.com/docs/wireless-intrusion-overview.pdf#page=2) unterstützt bis zu 60 drahtlose Verkada-Sensoren. Die typische ungehinderte Sichtlinienreichweite beträgt bis zu 1.000 ft (304,8 m) und bis zu 200 ft (61,26 m) in typischen Büroumgebungen. Der Hub verfügt über einen integrierten Backup-Akku, der das System bei einem Stromausfall bis zu 12 Stunden mit Strom versorgt.

<div align="left" data-with-frame="true"><img src="/files/fc6d87825f5850d2e86cdc3185b7912317c2e7df" alt=""></div>

<div align="left" data-with-frame="true"><img src="/files/24d460dda1b1e9ab49638fedcf39f4483b3c00c1" alt=""></div>

**Installieren Sie den BH61**

{% hint style="info" %}
Der BH61 ist omnidirektional und funktioniert am besten, wenn Sie ihn an der Decke montieren und so nah wie möglich an der Mitte des Gebäudes/der Etage installieren, um die maximale Abdeckung zu erreichen.
{% endhint %}

* 1 Hub pro Etage eines Gebäudes.
* Eine typische Büroumgebung besteht aus:
  * 5–7 Wände, mit Materialien aus Trockenbau oder Holz.
  * Die Abdeckung beträgt 200 ft (61,26 m) vom Hub aus.
  * Die Reichweite ist stark variabel, wenn die Baumaterialien aus Beton oder Metall bestehen.

**Testen Sie den BH61**

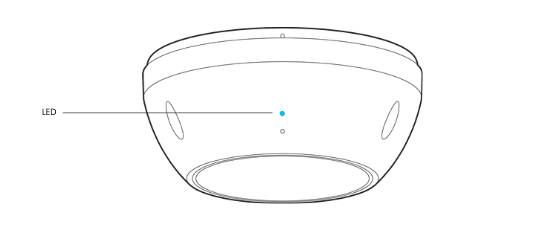

Im **Normalbetrieb**, zeigt die LED Folgendes an:

* **Durchgehend orange**—Der Hub ist eingeschaltet und startet.
* **Blinkt orange**—Der Hub aktualisiert die Firmware.
* **Blinkt blau**—Der Hub kann Ereignisse empfangen, kann den Server jedoch nicht erreichen.
* **Durchgehend blau**—Der Hub läuft, ist verbunden und empfängt Ereignisse.

{% hint style="danger" %}
Der BH61-Alarm-Hub besitzt an der Vorderseite des Geräts unter der weißen Kunststoffabdeckung einen DIP-Schalter. Sie müssen diesen DIP-Schalter nach links stellen, damit sich das Gerät einschaltet.

<img src="/files/73039b269b87d2f5ba585595482045cca2e7d118" alt="" data-size="original">
{% endhint %}

</details>

<details>

<summary>BR31 drahtloser Türsensor</summary>

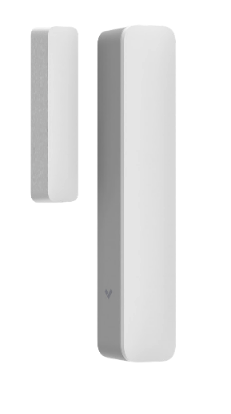

Die [BR31 drahtloser Türsensor](https://docs.verkada.com/docs/wireless-intrusion-overview.pdf#page=4) wird mit 2 CR123A-Lithiumbatterien betrieben und hat eine Batterielaufzeit von bis zu 10 Jahren. Konfigurierbare Türspaltbreite bis zu 2 Zoll (5 cm), um unterschiedliche Installationsanforderungen zu unterstützen.

Eine optionale Konfiguration als universeller Sender ermöglicht es Ihnen, intern verdrahtete Eingangsklemmen zu verwenden, um Signale eines separaten 2-Draht-Sensors in Funksignale umzuwandeln, die vom

<div align="left" data-with-frame="true"><img src="/files/5136d18d144ba5db5cc9439efeab9c2e5d21f44c" alt=""></div>

<div data-with-frame="true"><img src="/files/92a5b7538c5da76670a964e181e94f4a5476a23e" alt=""></div>

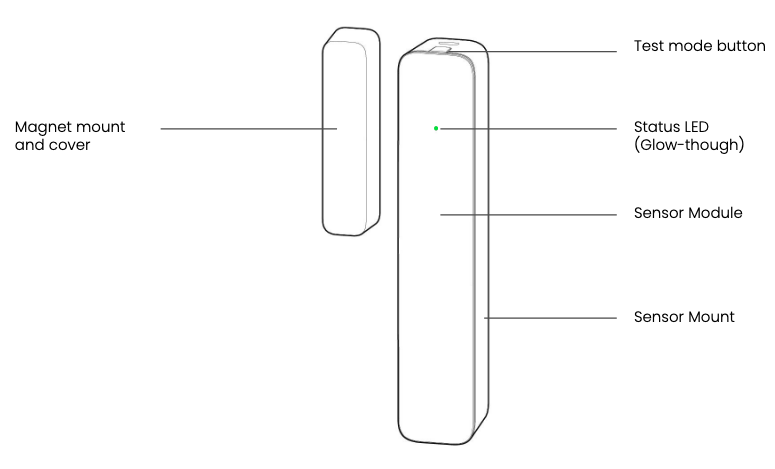

**Installieren Sie den BR31**

{% hint style="info" %}
Montieren Sie den Magneten (links) auf Oberflächen, die sich bewegen, wie z. B. die Tür, und den Türsensor (rechts) auf stationären Oberflächen, wie z. B. dem Türrahmen.
{% endhint %}

* Positionieren Sie den Magneten in der Nähe der Oberseite des Funksensors, wo sich die Status-LED und die Testmodus-Taste befinden, für einen optimalen Betrieb.

{% hint style="danger" %}

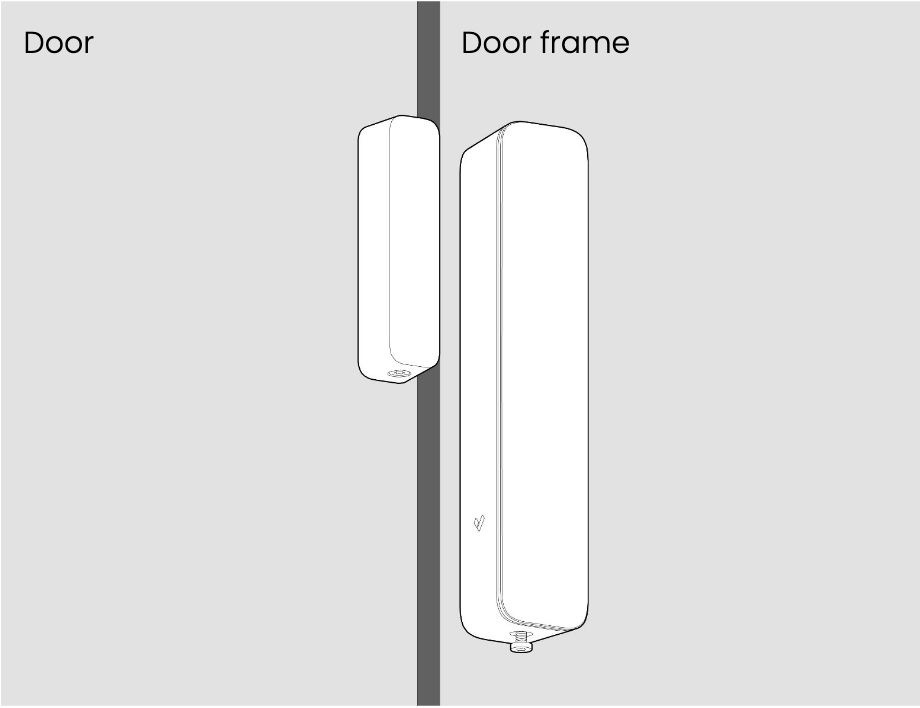

Sie müssen den Türsensor wie unten gezeigt positionieren. Jede andere Magnetpositionierung führt zu falsch positiven Offen-/Geschlossen-Ereignissen
{% endhint %}

<div data-with-frame="true"><img src="/files/aa06f1e187c6cd99e5dc32376af107f71dbc79c9" alt=""></div>

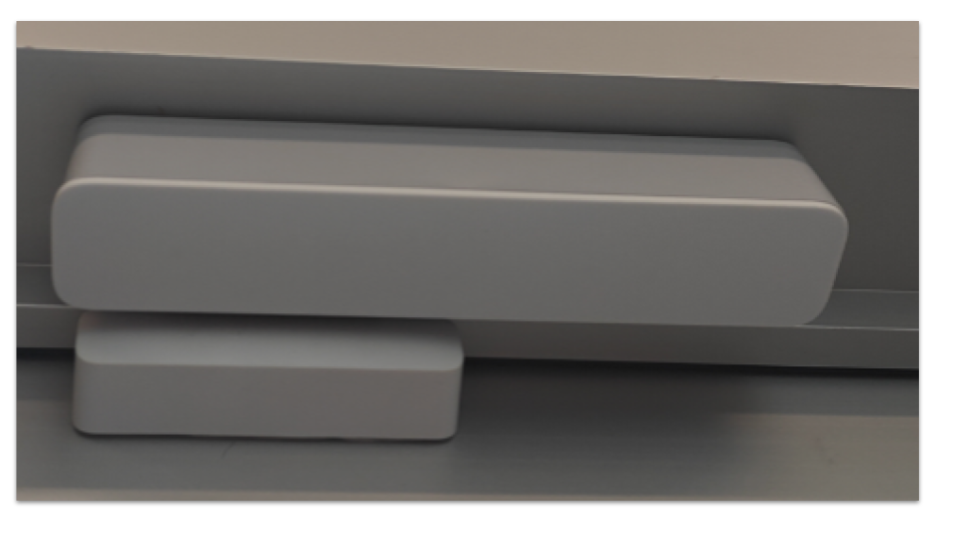

Unten ist ein Beispiel für eine unsachgemäße Installation, bei der der Magnet zum Sensor hin ausgerichtet ist.

<div data-with-frame="true"><img src="/files/b67905f6ab9579c8251c45ec4a6776b61aa46873" alt=""></div>

* Konfigurieren Sie den Abstand zwischen Magnet und Türsensor auf bis zu 2 Zoll:

  1. Unter der **Alarmseite** , klicken Sie auf **Geräte**.
  2. Wählen Sie ein Gerät aus.
  3. Rechts klicken Sie auf <i class="fa-ellipsis">:ellipsis:</i> > **Sensor bearbeiten**.
  4. Konfigurieren Sie im angezeigten Pop-up die Empfindlichkeit. Eine höhere Zahl bedeutet, dass der Magnet weiter entfernt sein kann, während eine niedrigere Zahl bedeutet, dass der Magnet näher sein kann.\n​

  **Erforderlich**. Sobald dies geändert wurde, **müssen** die Tür öffnen und schließen, um ihren Zustand zu ändern, damit der Sensor die in Verkada Command vorgenommene Änderung widerspiegeln kann.\n​
* (Optional) Konfigurieren Sie bei Bedarf weitere Einstellungen:
  * **Universeller Sendermodus**—Aktivieren Sie und wählen Sie den **Normalzustand** aus, um jedes in den Sensor verdrahtete Signal zurück an den drahtlosen Hub zu übertragen.
  * **Tür offen gehalten**—Wenn aktiviert, lösen nur Ereignisse „Tür offen gehalten“ (DHO) einen Alarm aus.
  * **Keine Eintrittsverzögerung**—Wenn dieses Gerät einen Alarm auslöst, werden alle Verzögerungen ignoriert.
  * **Panikmodus**—Wenn dies aktiviert ist, löst es sowohl im scharfgeschalteten als auch im unscharfgeschalteten Zustand einen Alarm aus. Die Videoverifikation und jede Eintrittsverzögerung werden übersprungen.

**Testen Sie den BR31**

Klicken Sie auf die obere Taste, um den Testmodus zu aktivieren. Nach 10 Minuten im Testmodus kehrt das Gerät in den Normalbetrieb zurück. Im Testmodus schaltet sich die grüne LED ein, wenn der Sensor vom Magneten getrennt wird (Tür offen), und schaltet sich aus, wenn der Sensor in die Nähe des Magneten gebracht wird (Tür geschlossen). Im Normalbetrieb schaltet sich die grüne LED nicht ein, wenn der Sensor vom Magneten getrennt wird, und blinkt alle 2 Minuten 2- bis 3-mal schnell, um einen niedrigen Batteriestand anzuzeigen

</details>

<details>

<summary>BR32 drahtloser Bewegungssensor</summary>

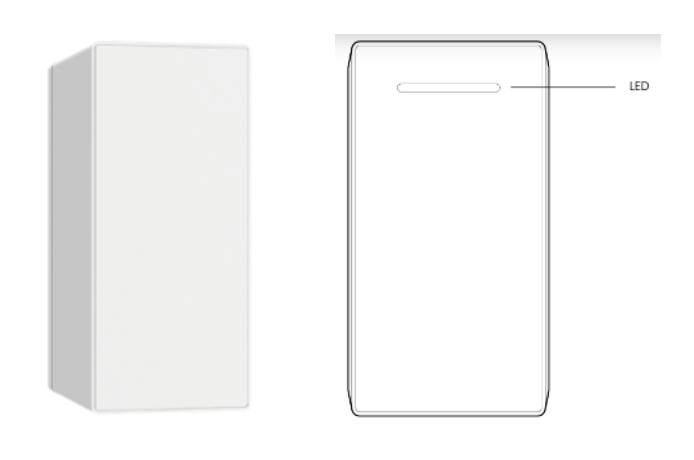

Die [BR32 drahtloser Bewegungssensor](https://docs.verkada.com/docs/wireless-intrusion-overview.pdf#page=5) wird mit 2 CR123A-Lithiumbatterien betrieben und hat eine Batterielaufzeit von bis zu 5 Jahren. Der Sensor verwendet passives Infrarot (PIR), um Änderungen des Infrarotlichts mit einem horizontalen Sichtfeld von 90° und einer Erkennungsreichweite von 35 ft (10 m) zu erkennen. Haustier-/tierresistent bis 80 lb (36 kg).

<div align="left" data-with-frame="true"><img src="/files/0799b4a4e4a77546c0d62dcd53951adb58f039af" alt=""></div>

**Installieren Sie den BR32**

{% hint style="info" %}

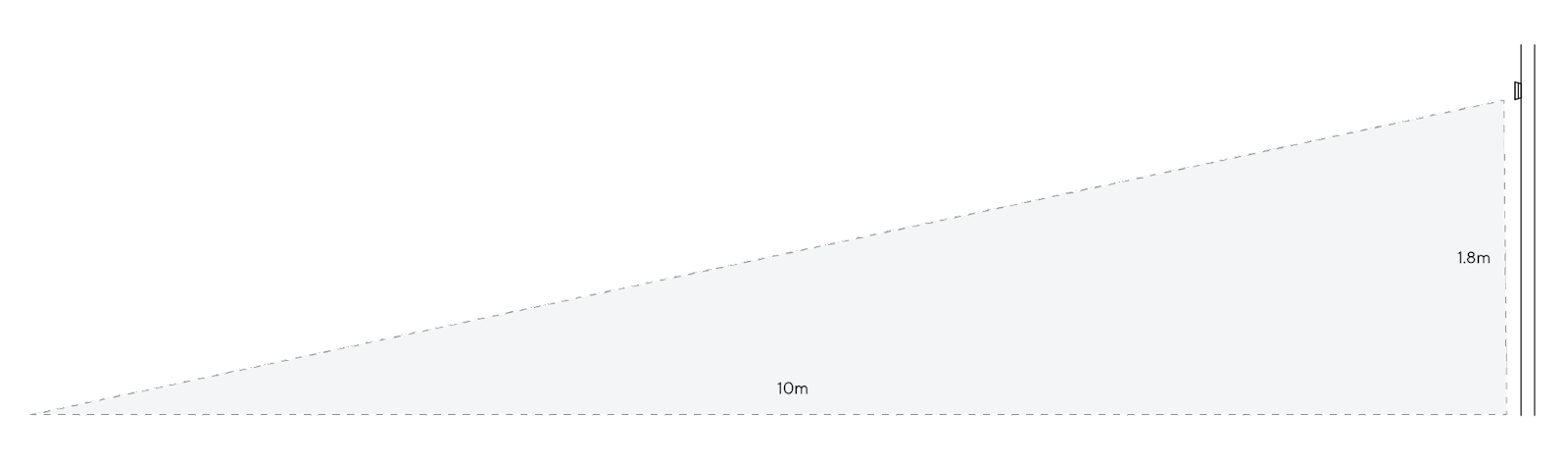

Für eine ideale Abdeckung installieren Sie den Bewegungssensor 6 ft (1,8 m) über dem Boden in der Ecke eines Raums und mit der LED oben.
{% endhint %}

Überprüfen Sie die korrekte Ausrichtung mithilfe des Pfeils oben in der Rückabdeckung.

<div align="left" data-with-frame="true"><img src="/files/cf7d06d3248230224ef45f8239eccaae39b28c77" alt=""></div>

**Testen Sie den BR32**

Nach dem Einlegen der Batterien wechselt der Bewegungssensor in den Gehtestmodus. Nach 10 Minuten im Testmodus kehrt das Gerät in den Normalbetrieb zurück. Im Testmodus leuchtet die grüne LED:

* Schaltet sich ein, wenn Bewegung erkannt wird
* Schaltet sich aus, nachdem 5 Sekunden lang keine Bewegung erkannt wurde

Im **Normalbetrieb**, die grüne LED:

* **Schaltet sich nicht** ein, wenn Bewegung erkannt wird
* Blinkt alle 2 Minuten zweimal schnell, um einen niedrigen Batteriestand anzuzeigen

</details>

<details>

<summary>BR33 drahtloser Panikknopf</summary>

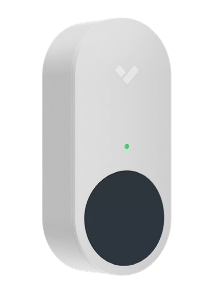

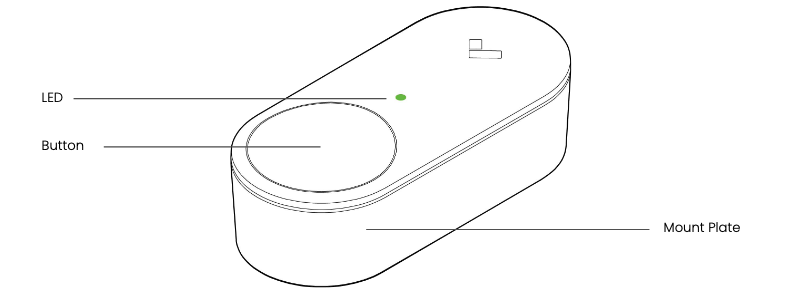

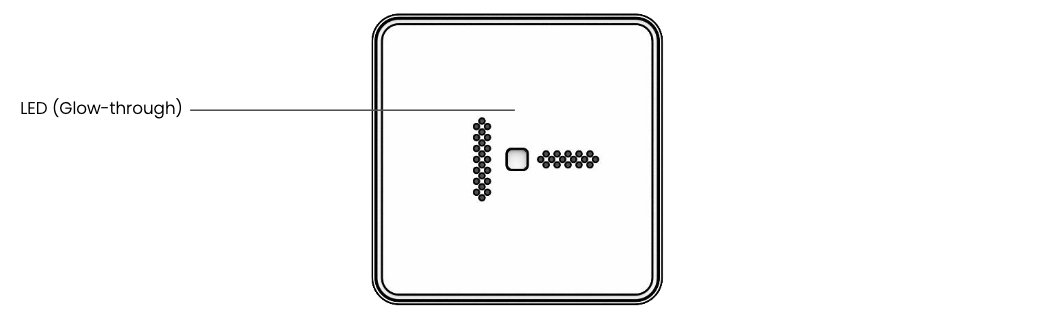

Die [BR33 drahtloser Panikknopf](https://docs.verkada.com/docs/wireless-intrusion-overview.pdf#page=6) wird mit 1 CR123A-Lithiumbatterie betrieben und hat eine Batterielaufzeit von bis zu 5 Jahren. Ermöglicht benutzerdefinierte Alarmaktionen, die in Command konfiguriert werden können. Unterstützt nur Wand- und Tischmontage. Die LED gibt sofortiges Feedback dazu, ob ein Paniksignal erfolgreich vom Hub empfangen wurde.

<div align="left" data-with-frame="true"><img src="/files/da4a552da54e1637b0ffb714bddd022e2343b360" alt=""></div>

<div data-with-frame="true"><img src="/files/d5c2da3f2fe2da6c0bb6d5c9988943ccbe2d57b9" alt=""></div>

**Installieren Sie den BR33**

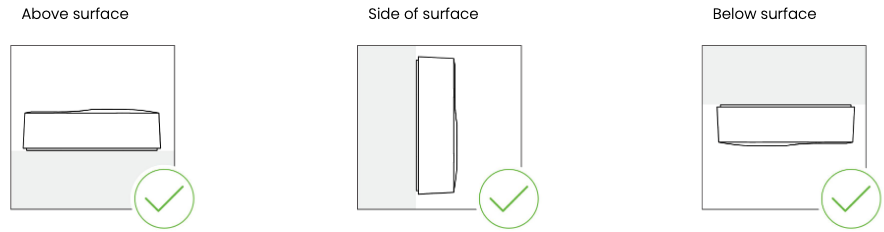

Sie können den BR33-Panikknopf oberhalb, seitlich oder darunter montieren oder ihn mit der integrierten Schlaufe an der Montageplatte als Anhänger tragen.

<div align="left" data-with-frame="true"><img src="/files/6a7a671e4ac46812ce1a072aeae7b7c6acb53240" alt=""></div>

**Testen Sie den BR33-Panikknopf**

* Während **Normalbetrieb**, die grüne LED:
  * Blinkt grün beim Drücken der Taste, um anzuzeigen, dass es den Hub kontaktiert hat und auf eine Antwort wartet
  * Durchgehend grüne LED beim Drücken der Taste, um anzuzeigen, dass die Panikmeldung vom Hub empfangen wurde.
  * Blinkt alle 2 Minuten dreimal schnell, um einen niedrigen Batteriestand anzuzeigen.
* **Stummmodus**—Deaktiviert Alarmausgänge und Konsolenwarnungen.

</details>

<details>

<summary>BR34 drahtloser Glasbruchsensor</summary>

Die [BR34 drahtloser Glasbruchsensor](https://docs.verkada.com/docs/wireless-intrusion-overview.pdf#page=7) wird mit 1 CR123A-Lithiumbatterie betrieben und hat eine Batterielaufzeit von bis zu 2 Jahren. Der Sensor verwendet Dual-Erkennung, um Fehlalarme zu reduzieren, indem sowohl ein Aufprall als auch aufeinanderfolgende Bruchfrequenzen erforderlich sind, um einen Alarm auszulösen, mit einer Erkennungsreichweite von bis zu 15 ft (5 m).

<div align="left" data-with-frame="true"><img src="/files/54d26e2c77589a16f616cfe9f651685393608806" alt=""></div>

<div data-with-frame="true"><img src="/files/528e26eaf74b769bd34cb386eec4b36c5c604f96" alt=""></div>

**Installieren Sie den BR34**

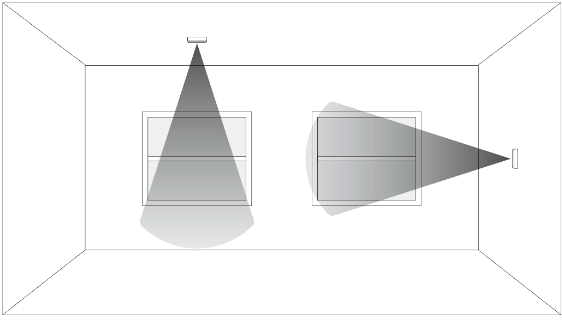

Sie können den BR33 an der Decke oder an der Wand montieren, wobei der Sichtlinienabstand zu den Fenstern, die Sie schützen möchten, nicht mehr als 15 ft (5 m) betragen darf.

<div align="left" data-with-frame="true"><img src="/files/8985afec7d226b6e4b4fc4e1e530a9b68c8f7923" alt=""></div>

{% hint style="info" %}
**Empfohlen**. Um Fehlalarme zu vermeiden, installieren Sie die Glasbruchsensoren in Bereichen ohne übermäßige Vibrationen.
{% endhint %}

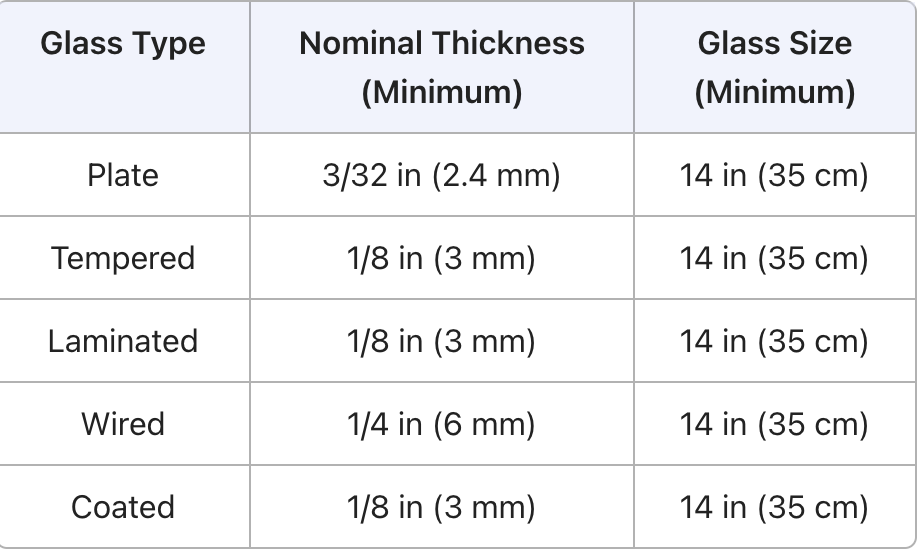

**Geschützte Glasarten**

<div align="left" data-with-frame="true"><img src="/files/4a6c50cb0acdb068ab672acafdd9096c80b7d028" alt=""></div>

{% hint style="warning" %}
Die Mindestgröße für alle Typen beträgt 14 Zoll (35 cm) im Quadrat; Glas muss in der Wand eingefasst oder in einer mindestens 36 Zoll (91 cm) breiten Barriere montiert sein. Schutz besteht nur, wenn beide Platten im Gerät zerbrechen.
{% endhint %}

**Testen Sie den BR34**

{% hint style="info" %}
Kaufen Sie den Honeywell Intellisense FG-701 Microflex-Tester, um die Funktion des Sensors zu überprüfen.
{% endhint %}

1. Stellen Sie den Tester auf **Test** und **Flex** Modus.
2. Im Flex-Modus wartet der FG-701 Microflex-Tester auf ein niederfrequentes „Flex“-Signal, bevor er einen Glasbruch-Audioburst ausgibt.
3. Platzieren Sie den FG-701 innerhalb von 118 Zoll (3 m) vom BR34-Glasbruchsensor entfernt, wobei der Lautsprecher zum Sensor zeigt.
4. Drücken Sie die rote **Start** Taste. Der Simulator wird aktiviert und tritt in eine 8-sekündige Scharfphase ein.
5. Schlagen Sie gegen eine nahegelegene Wand, einen Tisch, eine Oberfläche oder den Tester selbst, um das Flex-Signal zu erzeugen.
6. Bestätigen Sie die Erkennung am BR34-Sensor:
   1. Eine durchgehend grüne LED weist auf einen erkannten Glasbruch hin und erlischt nach 5 Sekunden.
   2. Die LED blinkt alle 2 Minuten dreimal schnell, um einen niedrigen Batteriestand anzuzeigen.

</details>

<details>

<summary>BR35 drahtloser Wassersensor</summary>

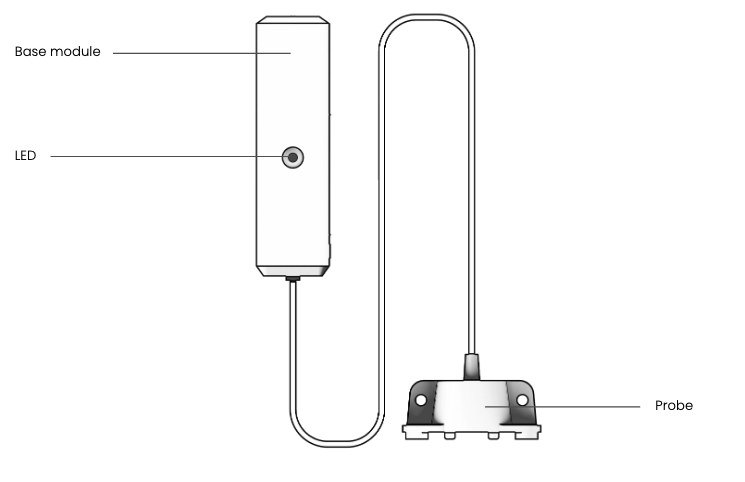

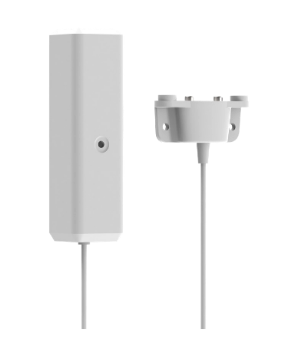

Die [BR35 drahtloser Wasserlecksensor](https://docs.verkada.com/docs/wireless-intrusion-overview.pdf#page=8) wird mit einer CR123A-Lithiumbatterie betrieben und hat eine Batterielaufzeit von bis zu 5 Jahren. Der Sensor verfügt über eine 7 ft (2,1 m) verlängerte Sonde, die eine präzise Platzierung in Bereichen ermöglicht, die von Wasserlecks bedroht sind.

<div align="left" data-with-frame="true"><img src="/files/da22103de9cac14011007894b1341f3720730c22" alt=""></div>

<div align="left" data-with-frame="true"><img src="/files/99d48483c6084e545c41e5fa7af3ffae5413c0f9" alt=""></div>

**Installieren Sie den BR35**

{% hint style="info" %}

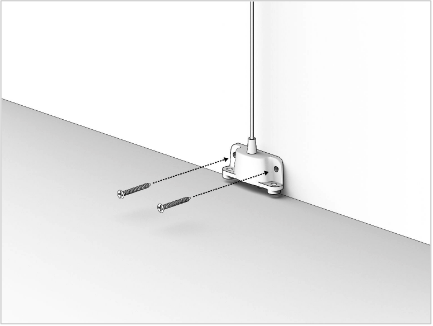

Für eine ideale Abdeckung installieren Sie das Basismodul offen und mit so wenig Hindernissen wie möglich zwischen dem Sensor und dem drahtlosen Hub. Installieren Sie die Sonde auf dem Boden, wo sich Wasser ansammelt.\n​
{% endhint %}

<div align="left" data-with-frame="true"><img src="/files/711376c378d5dc4da380abe72280d13be7258f7c" alt=""></div>

**Testen Sie den BR35**

Sie können die Funktion des Wassersensors testen, indem Sie die 2 Metallkontakte am Ende der Sonde mit einem leitfähigen Material kurzschließen, z. B. mit Wasser, einem Metallschraubendreher oder Ihrem Daumen (legen Sie die Kante Ihres Daumens auf den weiter entfernten Kontakt und lassen Sie die Daumenbasis den näheren Kontakt berühren, um den Stromkreis zu schließen).

Im Normalbetrieb schaltet sich die grüne LED:

* Schaltet sich ein, wenn Wasser erkannt wird. Sie bleibt an, solange Wasser erkannt wird.
* Schaltet sich aus, wenn kein Wasser erkannt wird.
* Blinkt alle 2 Minuten dreimal schnell, um einen niedrigen Batteriestand anzuzeigen.

</details>

<details>

<summary>BX21 drahtloses Relais</summary>

Die [BX21 drahtloses Relais](https://www.verkada.com/docs/wireless-relay-setup-guide/) wird von einer externen 12/24-Volt-Stromquelle versorgt. Der Sensor ermöglicht es Ihnen, Sirenen oder Blitzleuchten zu steuern, wenn ein Alarm ausgelöst wird. Optional kann der BX21 als universeller Sender konfiguriert werden, mit dem Sie intern verdrahtete Eingangsklemmen verwenden können, um Signale eines separaten 2-Draht-Sensors in Funksignale umzuwandeln, die vom [BH61 drahtloser Hub](/classic-alarms/de/installation/alarm-setup-and-install-best-practices/set-up-your-wireless-alarm-devices.md).

<div align="left" data-with-frame="true"><img src="/files/abe4f53e632797e99f7f91abcf16f267fbf34856" alt=""></div>

**Installieren Sie den BX21**

Montieren Sie den BX21 (vertikal oder horizontal) mit den mitgelieferten Schrauben oder dem Klebeband. Schließen Sie die Sirene/Blitzleuchte an NC oder NO und COM an. Schließen Sie eine Stromquelle an die positiven und negativen Anschlüsse an.​

**Testen Sie den BX21**

Um die Funktion des Relais zu testen, drücken Sie mit dem mitgelieferten Inbusschlüssel die Testtaste. Wenn Sie die Testtaste gedrückt halten, schaltet das Relais die Ausgabe zum Endgerät um und bestätigt damit die Funktionalität.

**Konfigurieren Sie den drahtlosen Ausgang**

Gehen Sie zu Ihrer Alarmseite **Einstellungen > Alarmreaktionen > Drahtlose Relaisausgänge > Ausgang hinzufügen**.

</details>

<details>

<summary>Mobilfunk-Backup-Modul</summary>

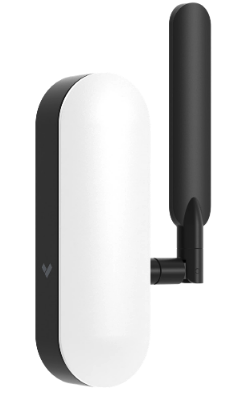

Das ACC-CEL-LTE [Mobilfunk-Backup-Modul](https://docs.verkada.com/docs/cellular-module-overview.pdf) ist eine Plug-and-Play-Lösung, die über eine USB-2.0-Verbindung zum BP41-Alarmpanel oder BH61-Funk-Alarm-Hub mit Strom versorgt wird. Dieses Modul bietet eine LTE-Verbindung über mehrere Netze (AT\&T und T-Mobile) mit automatischem Failover zum besten verfügbaren Netz. Eine unbegrenzte Datenverbindung für Alarmsignalisierung ist in der Lizenz enthalten.

<div align="left" data-with-frame="true"><img src="/files/90f089e86e2a4598fab223f0be3e036b9cc6701c" alt=""></div>

**Installieren Sie das Mobilfunk-Backup-Modul**

Das Mobilfunkmodul wird in den [BH61 drahtloser Hub](/classic-alarms/de/installation/alarm-setup-and-install-best-practices/set-up-your-wireless-alarm-devices.md) oder [BP41-Alarm-Panel](https://docs.verkada.com/docs/alarm-panel-overview.pdf) über USB eingesteckt und ist Plug-and-Play.

Montieren Sie das Mobilfunkmodul und positionieren Sie die Antenne so, dass die höchste Signalstärke erreicht und Hindernisse minimiert werden. Testen Sie das Modul. Sie können die Mobilfunk-Failover-Funktionen testen, indem Sie einfach das Ethernet-Kabel vom BP41-Alarmpanel oder BH61-Alarm-Hub abziehen.\n​Hinweis: Bitte geben Sie dem Hub vor dem Testen mindestens 30 Minuten Zeit, um seinen internen Akku aufzuladen.\n​Montieren Sie das Mobilfunkmodul und positionieren Sie die Antenne so, dass die höchste Signalstärke erreicht und Hindernisse minimiert werden.

**Testen Sie das Modul**

Ziehen Sie das Ethernetkabel vom BP41-Alarmpanel oder BH61-Alarm-Hub ab, um die Mobilfunk-Failover-Funktion zu testen. Prüfen Sie, dass die Hub-LED von durchgehend blau zu blinkend blau und schließlich wieder zu durchgehend blau wechselt. Lösen Sie von einem beliebigen drahtlosen Sensorgerät einen Auslöser aus und prüfen Sie, ob Command das Ereignis empfangen hat.

</details>

***

## Geräte- und Sabotageereignisse bei drahtlosen Sensoren stummschalten

Alle drahtlosen Sensoren können nun Ereignisse und Sabotageereignisse stummschalten. Um dies für den Sensor zu konfigurieren, navigieren Sie in der Alarmseite zum Gerät.

{% stepper %}
{% step %}
**Gehen Sie in Verkada Command zu Alle Produkte > Alarme.**
{% endstep %}

{% step %}
**Wählen Sie Ihren Alarmstandort aus.**
{% endstep %}

{% step %}
**Klicken Sie auf Geräte.**
{% endstep %}

{% step %}
**Wählen Sie unter Geräte Ihren Sensor aus, klicken Sie darauf und wählen Sie Sensor bearbeiten.**
{% endstep %}

{% step %}
**Im Popup können Sie die Einstellungen nach Bedarf umschalten. Diese sind nützlich, wenn bei der Installation möglicherweise ein Fehler vorliegt und Sie möchten, dass das Gerät keinen Alarm auslöst. Verwenden Sie den Schalter, anstatt den Sensor auf einen separaten Standort zu verschieben oder den Sensor aus Command zu entfernen.**

<div align="left" data-with-frame="true"><img src="/files/91e4271bd35379a9cc19afabc28806e60518a516" alt="" width="1651"></div>
{% endstep %}
{% endstepper %}


---
