Konfigurieren und verdrahten Sie Ein-/Ausgänge am BP41
Erfahren Sie, wie Sie Ein- und Ausgänge an Ihr Verkada-BP41-Alarmbedienfeld verdrahten
Verkada kündigte das weltweite Verkaufsende (1. August 2026) und das Lebensende (1. August 2027) für Classic Alarms an. Berechtigte Kunden können bis zum 31. Januar 2027 kostenlos auf New Alarms upgraden. Besuchen Sie Verkada.com/alarms/upgrade um loszulegen.
Die Verkada BP41-Alarmzentrale (32 Eingänge) ermöglicht es Ihnen, bis zu 32 vorhandene oder neue kabelgebundene Einbruchsensoren und 2 programmierbare 12-V-Ausgänge für die Alarmmeldung anzuschließen.
Unterstützte Eingabegeräte
Die Verkada BP41 unterstützt alle Eingänge von Sensoren von Drittanbietern, die normalerweise offen (NO) / normalerweise geschlossen (NC) sind. Diese Sensoren werden typischerweise als 2-Draht- und 4-Draht-Geräte eingestuft.
Unterstützte 2-Draht-Geräte
Unterstützte 4-Draht-Geräte
Türkontaktsensoren
Panikknöpfe
Glasbruchsensoren
Bewegungssensoren
Wassersensoren
Wenn Sie ein Eingabegerät konfigurieren, können Sie den Normalzustand als NO oder NC festlegen.
Wie Geräte verdrahtet sind
In den meisten Fällen werden Türkontaktsensoren, Glasbruchsensoren und Bewegungssensoren als NC verdrahtet. Wenn der Stromkreis offen ist, z. B. bei einer offenen Tür mit getrennten Kontakten, erkennt die Zentrale den Wechsel von einem geschlossenen zu einem offenen Zustand und löst den Alarm aus.
Panikknöpfe und Wassersensoren werden in der Regel als normalerweise offen verdrahtet. Wenn der Panikknopf gedrückt wird oder wenn in einem Wassersensor genug Wasser vorhanden ist, um den Stromkreis zu schließen, wird dies als Wechsel von einem offenen zu einem geschlossenen Zustand erkannt und löst den Alarm aus.
Unterstützte Ausgabegeräte
Die BP41 verfügt über 2 programmierbare 12-V-Alarmausgänge mit einer maximalen Leistungsaufnahme von jeweils 1 Ampere. Die gängigsten Ausgabegeräte sind Sirenen, Klingeln und Blitzlichter, die aktiviert werden, wenn ein Alarm ausgelöst wird.
In Verkada Command können Sie Ausgänge auswählen, die als Reaktion auf einen Alarm eingeschaltet werden. Wenn ein Alarm ausgelöst wird, versorgt die Zentrale diese Ausgänge mit Strom. Mehrere Ausgabegeräte können parallel verdrahtet werden, sodass durch Aktivieren eines einzelnen Ausgangs mehrere Geräte gleichzeitig eingeschaltet werden können.
Zusätzliche Stromversorgung
Die Alarmzentrale verfügt außerdem über 6 AUX-Anschlüsse (Hilfsanschlüsse), um dauerhaft 12 V DC bereitzustellen. Die maximale Stromaufnahme für alle AUX-Ausgänge zusammen beträgt 2 Ampere. Diese Hilfsanschlüsse werden am häufigsten verwendet, um Bewegungsmelder, Glasbruchsensoren und Leckdetektoren mit Strom zu versorgen.
Empfohlener Eingangs-Kabelquerschnitt für die Anwendung
Letztendlich gibt es viele Variablen zu berücksichtigen; zum Beispiel Kabelquerschnitt, Material, Massiv-/Litze und Umgebungsrauschen. Der beste Weg, einen ordnungsgemäßen Betrieb sicherzustellen, besteht darin, den Widerstand Ihres Kabels zu messen.
Der maximale Leitungswiderstand sollte kleiner sein als 100 Ω.
In der Praxis wird es schwierig sein, den Leitungswiderstand eines bestehenden Gebäudekabels mit einer Empfindlichkeit von 100 Ω von Ende zu Ende zu messen. Die folgende Tabelle bietet eine allgemeine Richtlinie für die maximale Länge, abhängig vom American Wire Gauge (AWG).
AWG
Ω / 1000 ft
18
6.385
19
8.051
20
10.15
21
12.8
22
16.14
23
20.36
24
25.67
Geräte an die BP41-Alarmzentrale verdrahten

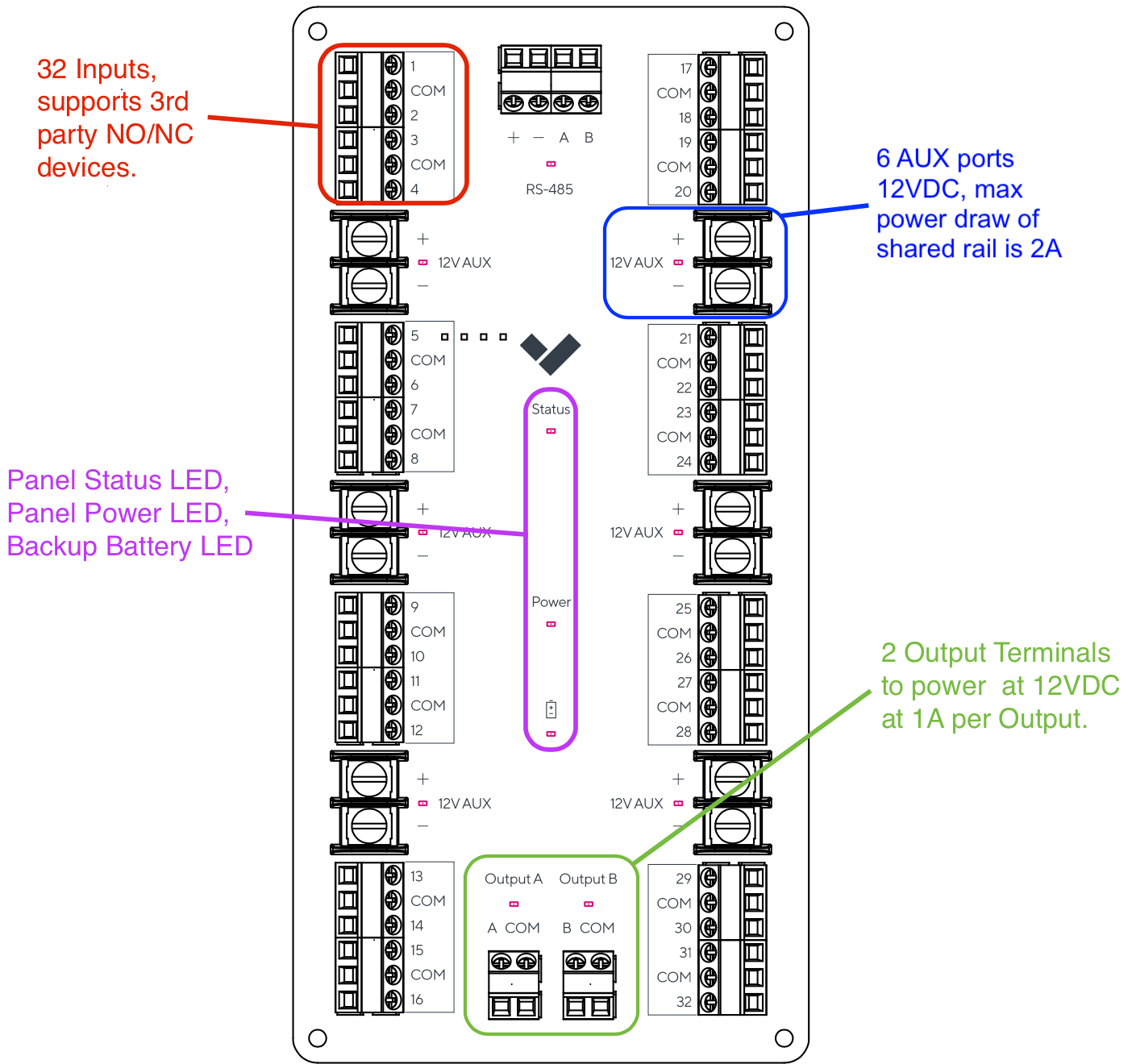

Es gibt 32 Eingangsanschlüsse (nummeriert 1–32) und 16 gemeinsame Masseanschlüsse (beschriftet COM). Zwei der Eingangsanschlüsse können denselben gemeinsamen Masseanschluss verwenden; zum Beispiel können die Eingänge 1 und 2 denselben COM-Anschluss teilen, die Eingänge 3 und 4 teilen sich denselben COM, und so weiter.
Zweidrahtgeräte, wie Türkontakte, werden an einen Eingangs- und einen COM-Anschluss angeschlossen. Es spielt keine Rolle, welcher Draht an welchen Anschluss geht.
Vierdrahtgeräte, wie Bewegungsmelder oder Glasbruchsensoren, haben zwei zusätzliche Drähte zur Stromversorgung des Sensors. Diese Geräte haben typischerweise die folgenden Anschlüsse: Pos (+), Neg (-), COM, NO und/oder NC. Es gibt keine spezielle Farbkonvention für die Verdrahtung, aber wir empfehlen, dass Sie konsequent dieselbe Farbkodierung verwenden.
Diese Beispieldiagramme veranschaulichen, wie man verdrahtet:
Ein 2-Draht-Gerät an Eingang 17
Ein 4-Draht-Gerät an Eingang 18
Ein Ausgabegerät an Ausgang B

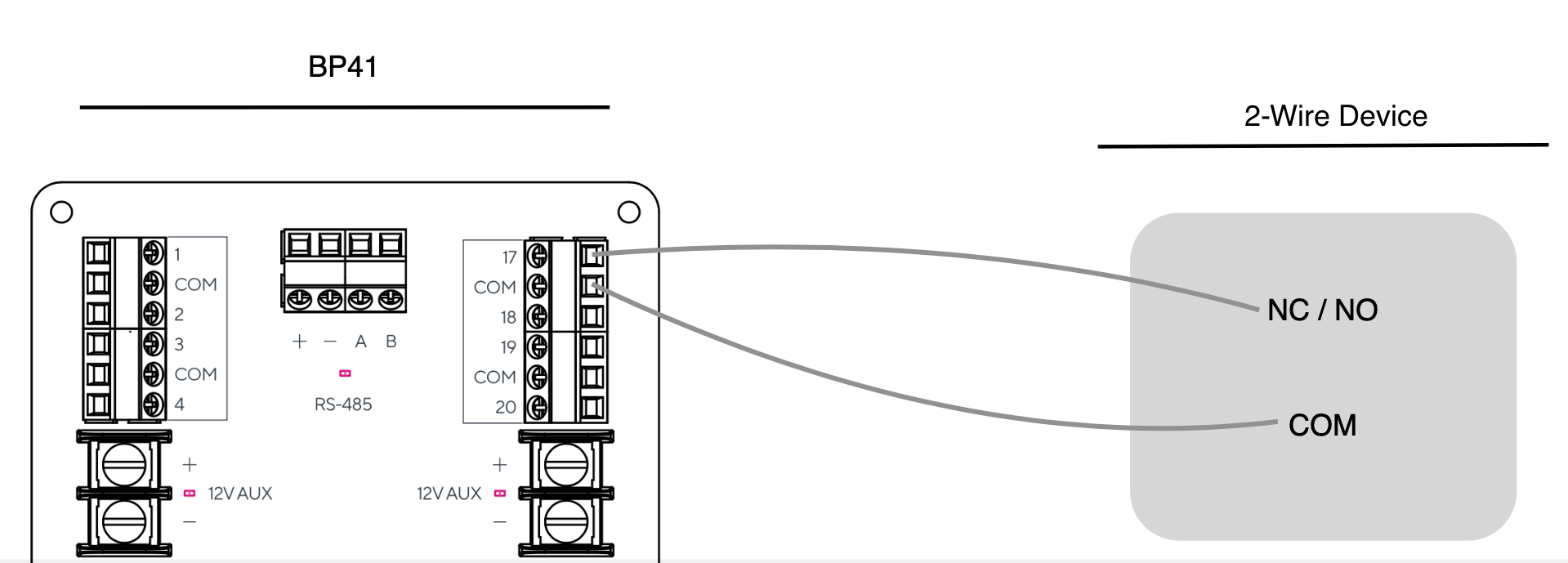

2-Draht-Eingangsverdrahtung

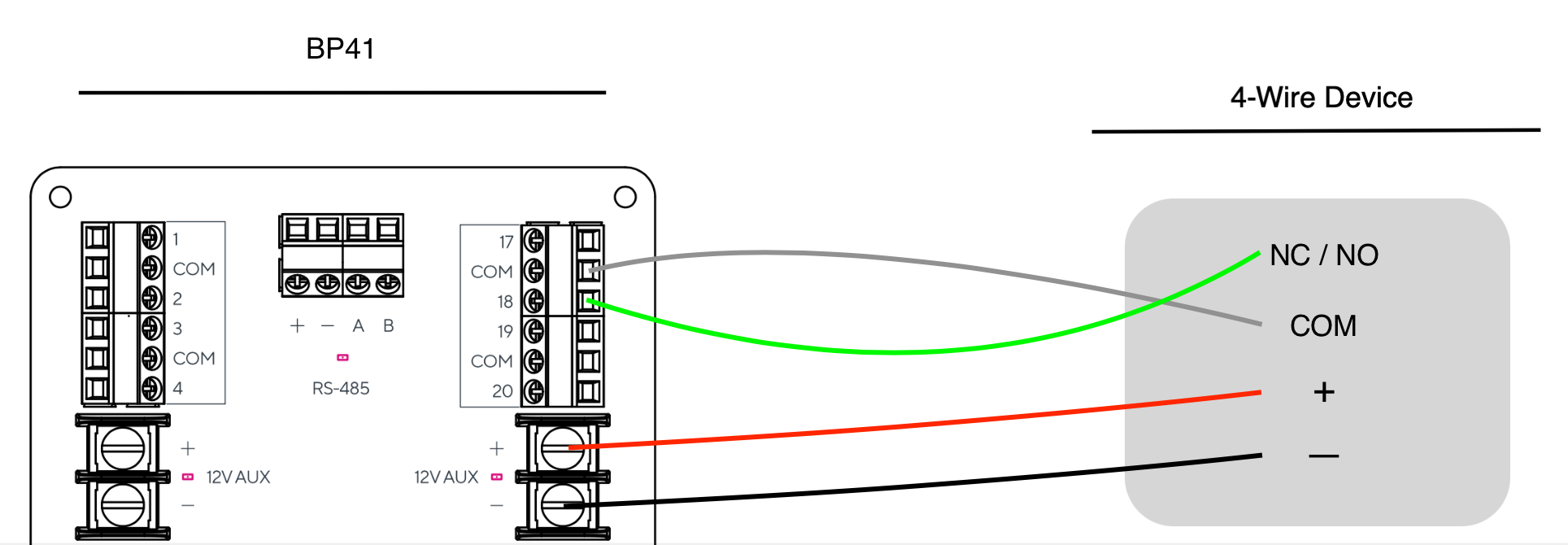

4-Draht-Eingangsverdrahtung

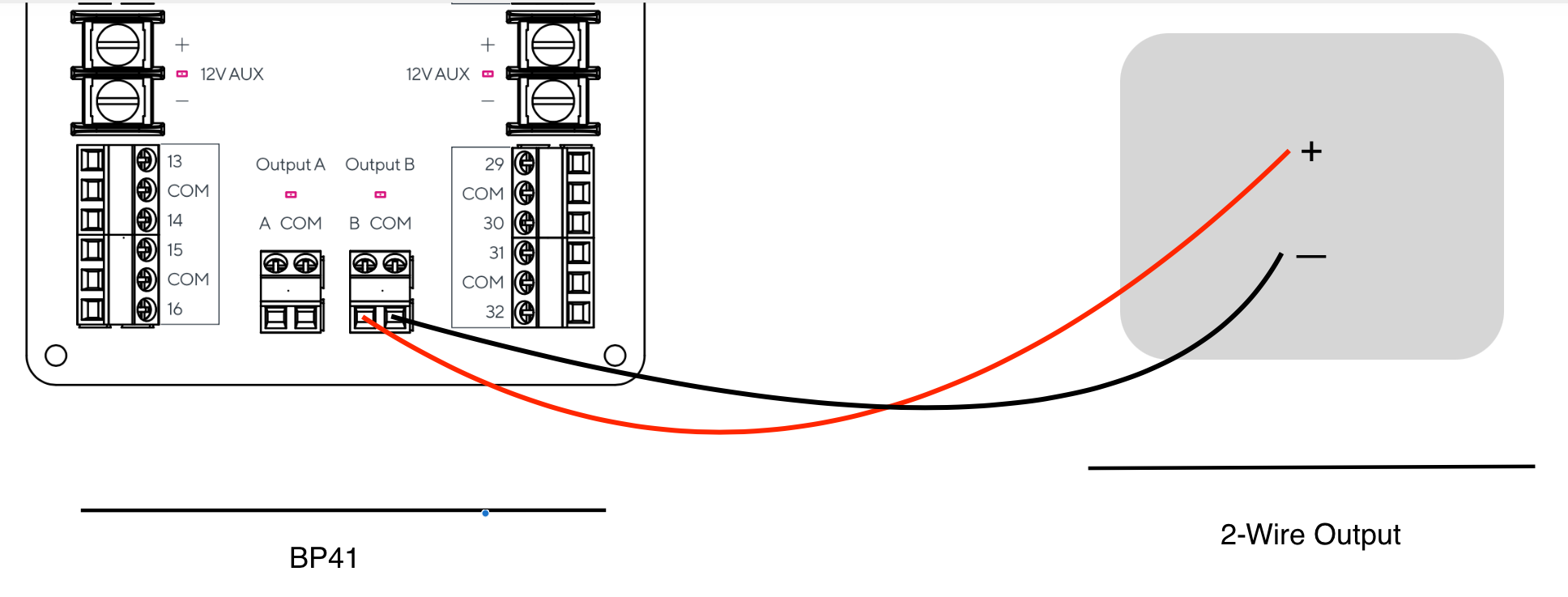

Ein Ausgabegerät verdrahten
Verdrahtete Eingänge konfigurieren
Gehen Sie in Command zu den Alarmsite-Einstellungen.
Wählen Sie unter Alarmauslöser > Verdrahtete Sensoren die Option Sensor hinzufügen aus.
Wählen Sie den hinzuzufügenden Sensortyp aus und füllen Sie die erforderlichen Informationen aus.
Klicken Sie auf Fertig.
Ausgänge konfigurieren
Gehen Sie in Command zu den Alarmsite-Einstellungen.
Wählen Sie unter Alarmreaktionen > Alarmaktionen die Option Ausgang hinzufügen aus.
Erforderlich. Geben Sie den Gerätenamen, die Zentrale, an die es verdrahtet ist, und den entsprechenden Ausgangsbuchstaben (A oder B) ein.
