Probleme mit Einschaltstrom beheben
Erfahren Sie mehr über den Ausfall des AUX-Ausgangs und Warnungen bei deaktivierter AUX-Stromversorgung
Bevor Sie beginnen
Um Ihnen bei der Fehlersuche bei Einschaltstromproblemen und deren Ursachen zu helfen, machen Sie sich mit diesen Begriffen vertraut:
Kapazität—Die Fähigkeit eines Materials, elektrische Ladung zu speichern. Kondensatoren sind die physische Komponente, die in elektrischen Schaltungen Kapazität hinzufügt.
Einschaltstrom—Auch genannt Eingangs-Einschaltstrom oder Einschaltstromspitze—der maximale momentane Eingangsstrom, der von einem elektrischen Gerät beim ersten Einschalten aufgenommen wird. Allgemein gilt: Je höher die Kapazität eines Geräts ist, desto höher der Einschaltstrom, den ein einzelnes Gerät aufnimmt.
Verstehen, wie ein Einschaltstrom Probleme verursacht

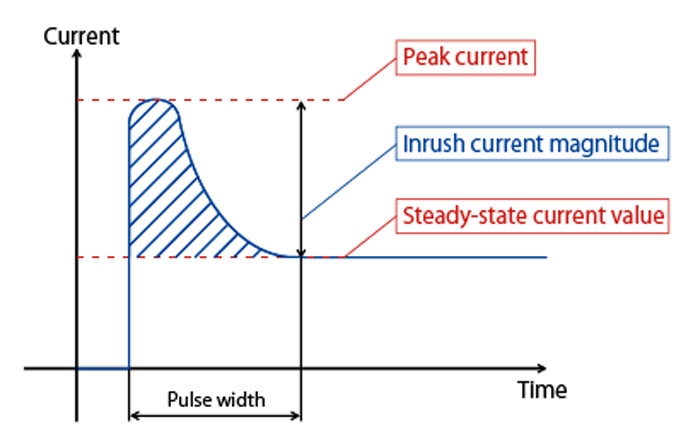

Das gezeigte Bild veranschaulicht eine hohe Stromaufnahme, wenn ein Gerät erstmals eingeschaltet wird, die in einen stationären Strom übergeht. Die Spitze und die Höhe des Einschaltstroms hängen von der Anzahl und Art der Kondensatoren ab, die sich in einer elektrischen Schaltung befinden.
Was ist Einschaltstrom?
Das unten gezeigte Bild ist ein Beispiel für 2 verschiedene Bewegungsmelder, die trotz ähnlich angegebener Leistungsanforderungen unterschiedliche Kapazitätswerte aufweisen.
Bewegungsmelder
Leistung
Beispiel
Honeywell IS335 (2 Kondensatoren)
9–15 VDC bei 12 mA
Honeywell DT7235T (10+ Kondensatoren)
7,5–16 VDC bei 24 mA
Der Honeywell DT7235T hat eine deutlich höhere Kapazität und einen höheren Einschaltstrom im Vergleich zum Honeywell IS335, aufgrund der Anzahl und Größe der Kondensatoren, die zur Unterstützung seiner DUAL-TEC-Funktionalität erforderlich sind.
So erkennen Sie Kapazitätsprobleme
Allgemein treten Kapazitätsprobleme auf eine von 2 Arten auf, wie im Beispiel des BP41-Alarmpanels.
Unmittelbar nach dem Anschluss eines Geräts mit hoher Kapazitätauf. Der Einschaltstrom des Geräts ist so hoch, dass er einen Spannungseinbruch verursacht, bei dem die Panels die Stromversorgung verlieren aufgrund eines internen Schutzmechanismus, der das System vor einem Kurzschluss schützt.
Nach einem Powercycle, Neustart oder Firmware-Upgrade auf dem BP41. Der kombinierte Leistungsbedarf von Systemstart und Einschaltstrom aller Geräte aller Geräte gleichzeitig überschreitet, was das Panel bereitstellen kann, wodurch erneut ein Spannungseinbruch verursacht wird, bei dem das Panel die Stromversorgung verliert. Dieses Problem wird bei der Erstinstallation nicht beobachtet, weil:
Das Panel befindet sich bereits in einem vollständig gebooteten Zustand.
Externe Sensoren werden nacheinander hinzugefügt und verdrahtet, und jeder einzelne Komponente wird genügend Zeit gegeben, um ihre Kondensatoren aufzuladen.
Auf dem Gerät wird eine Warnung „AUX Output Failure“ und in der Alarmanlage die Warnung „AUX power disabled“ angezeigt. AUX wird deaktiviert, um das Einschaltstromproblem der 4-Draht-Sensoren zu vermeiden und dem System zu ermöglichen, weiter zu booten und online zu bleiben.
Was Sie erwarten können
Dies kann dazu führen, dass das Panel:
den Startvorgang nicht vollständig abschließt, bis die Sensoren von der Stromversorgung getrennt werden
ODER
Verzögerungen beim Start verursacht, bis die Kondensatoren der Geräte ausreichend geladen sind, um den internen Schutzmechanismus zu umgehen.

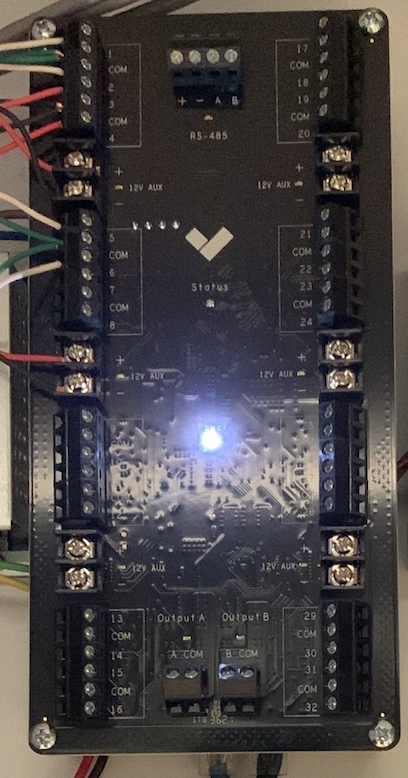

Das Panel hat in der Regel die Panel Status LED (AUS) und die Power LED (EIN).
So beheben Sie Probleme mit Einschaltstrom
Wir empfehlen, einen 100-Ω-Widerstand in Reihe zur Stromversorgung jedes Sensors zu verdrahten, um die Stromaufnahme der Sensoren zu verlangsamen und einen Spannungseinbruch zu vermeiden.
Bestätigen Sie nach dem Verdrahten der Widerstände den Systembetrieb durch einen Powercycle des Panels, um sicherzustellen, dass das Panel ordnungsgemäß hochfährt.
